Postaviť samonosnú bránu svojpomocne je práca náročná, ale nie nemožná. Hneď na začiatku však treba počítať s precíznou stavebnou prípravou. Samonosná posuvná brána nemá v prejazdnom priestore žiadnu koľajnicu, po ktorej by sa brána pri otváraní posúvala. V prípravnej fáze si samonosná brána vyžaduje hlboký betónový základ.
Celkovú únosnosť konštrukcie brány ovplyvní materiál, z ktorého je rám pozváraný. Rám brány a vrchné vedenie, ktoré udržuje stabilitu posuvu brány, môžete vyhotoviť z uzavretých profilov, tzv. joklov, v rôznych rozmeroch. Taktiež sa používa aj vodiaci profil L.
Pri realizácii si veľmi dobre premyslite aj to, aké zariadenia chcete pri užívaní brány využívať, napríklad zvonček alebo videovrátnik. Od toho závisí, aký pripojovací kábel použijete. Aj najmenšia chybička by totiž mohla byť osudová a celý systém by nemusel správne fungovať. Preto si na túto prácu zavolajte skúseného elektrikára a hneď si zabezpečte aj šikovného zvárača.
Keďže je náš terén v kopci, museli sme sa vyrovnať so 40-centimetrovým prevýšením na jednej strane brány.
Príprava betónového základu
Betónové základy vykopte podľa toho, ako vysoké chcete mať múry a akú širokú bránu. Optimálne rozmery základu pre ukotvenie samonosnej posuvnej brány sú dané viacerými faktormi, ktoré medzi sebou spolupôsobia. Základným prvkom každej samonosnej posuvnej brány je betónový základ, konkrétnych rozmerov. Všeobecne platí, že betónový základ by mal byť min. 1/3 z dĺžky prejazdu brány a dostatočne vyzretý. Základ, ktorý by mal byť do nezamrzajúcej hĺbky - min. 80cm. Šírka cca 45cm, dĺžka závisí od prejazdovej šírky.
Príklad: šírka prejazdu je 4 m. Na betónové základy vykopte jamy hlboké 1 meter, široké 400 mm a dlhé 1 500 až 2 000 mm (podľa toho, ako veľké chcete mať múry).

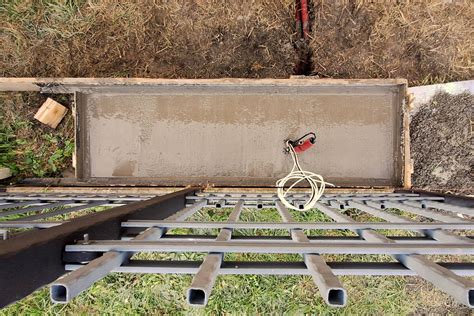

Jamy nad zemou vystužte debniacimi doskami a káble umiestnite na potrebné miesto, približne tam, kam ich budete neskôr zapájať. Elektrické káble nasuňte do chráničiek, každý označte nápisom, na čo je určený. Káble môžete prevesiť cez drevený hranol, aby pri liatí betónu stáli rovno. Potom ich zalejte betónom.
Pripravené jamy na základy múrika zalejte betónom z domiešavača alebo miešačky. Povrch betónovej zmesi podľa potreby vyhlaďte pomocou dosiek. Po niekoľkých dňoch debniace dosky odstráňte.
Betónový základ nechajte pred montážou aspoň dva až tri týždne vyzrieť.
Montáž nosných vozíkov
Do betónového základu v pravej časti brány vyvŕtajte diery a namontujte do nich dva vozíky s rolkami, podľa šírky brány. Na pripravený základ si usadíme nosné vozíky a to tak, že prvý dáme cca 17cm od kraja múrika a druhý na koniec presahu brány. Najlepšie je nasunúť vozíky do c-profilu a celú bránu primeriať k stavebnému otvoru a rozdeliť vozíky na požadovaný rozmer. Označíme stredy drážok na kotviacich platničkách. Po označení dáme vozíky preč a odvŕtame diery priemer min. 16mm, do hĺbky min. 20cm. Dôkladne vyčistíme diery. Používame závitové tyče o priemere minimálne 14mm. Pripravíme si chemickú kotvu s ktorou vyplníme odvŕtané diery, priložíme späť kotviacu platničku a vtlačíme závitové tyče. Po vytvrdnutí chem. kotvy (vytvrdnutie chem. kotvy záleží od vonkajšej teploty) dáme preč kotviacu platničku a prebytočnú chem. kotvu odstránime. Na koniec nasadíme vrchnú časť vozíka na kotviacu platničku a bránu nasunieme do ukotvených vozíkoch. Brána musí mať hladký chod, nesmie sa zasekávať o vnútro C-profilu. Ak sa tak deje povolíme kotviace skrutky platničiek a zrovnáme vozíky do jednej línie. Po správnom nastavení brány utiahneme kotviace skrutky.
Vozíky s ložiskovými rolkami sú zvážané vnútrom C-profilu a nesú bránu. Výkyv vozíkov je nastavený tak, aby boli všetky ložiská zaťažené rovnomerne v ťahu i tlaku pri každom pohybe brány. C-profil je hrubostenný ohýbaný profil z kvalitnej konštrukčnej ocele, ktorý nesie celú bránu nad zemou.
Konštrukcia brány
Zo uzatvoreného profilu (joklu) dajte zváračovi zvariť základnú konštrukciu brány. Konštrukciu brány tvorí rám z uzatvorených oceľových profilov. Konštrukciu zhotovíte z profilov 40x40, 60x40, 80x40, záleží od veľkosti a hmotnosti brány. So zväčšujúcimi sa dimenziami použitých joklových profilov rastie aj tuhosť rámu a teda aj únosnosť výplne brány.
Bránovú konštrukciu nasaďte na vozíky s rolkami a odskúšajte, či dobre pasuje. Potom ju odmastite technickým benzínom a natrite ľubovoľnou farbou na kov.
Na rám brány prichyťte UD profil, aby ste naň mohli montovať lamely. Zhruba v rovnakých vzdialenostiach vyvŕtajte diery (podľa hrúbky nitov). Nitovacími kliešťami do dier zatlačte nity a UD lištu prinitujte minimálne v šiestich bodoch.
Do uchytených UD profilov nasuňte všetky lamely. Musíte ich vložiť všetky hneď na začiatku, pretože pri vkladaní musia byť v polohe šikmo, a to by sa pri posledných kusoch už nedalo. Skrutkovačom vyvŕtajte dieru do profilu a lamely súčasne. Nitovacími kliešťami do diery zatlačte nit. Každú lamelu takto uchytte 4-krát o UD profil.
Lamely a UD profily na uchytenie lamiel natrite základovou farbou. Potom ich natrite farbou na kov v dvoch vrstvách. Na natieranie si vyhraďte niekoľko dní, keďže medzi jednotlivými nátermi musí byť časový odstup 24 hodín.
Stavba múrov

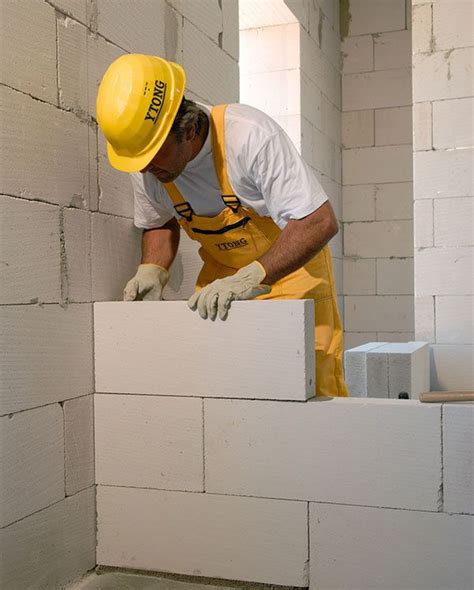

Keď je betón vyzretý (približne za tri týždne), môžete na ňom začať stavať múr. Na betón naznačte ceruzkou presný pôdorys budúceho múru a postupne naň prilepujte tvárnice. TIP: Debniace dosky navlhčite vodou (aby lepšie priľnulo lepidlo).
Do múru vľavo vyrežte otvor hlboký asi 70 mm a široký 60 mm, do ktorého brána pri zatváraní zapadne. V spodnej časti je otvor širší, aby doň vošla kovová zarážka - doraz.
Keď máte takto nalepené prvé dva rady, debniacimi doskami spevnite vyrezaný otvor, aby vám tadiaľ nevytiekol betón. Lepidlo nechajte zatuhnúť. Na druhý deň vo vedre zarobte betónovú zmes a vylejte ju do tvárnic.
Na betónovom základe vpravo tak isto nakreslite pôdorys a naň postupne lepte tvárnice.
Na zadnej stene pravého múru vyrežte otvor na elektrickú skrinku potrebnú k pohonu brány. Tadiaľ vyveďte von potrebné káble.
V tvárnici v treťom rade (na oboch múroch) vyvŕtajte dieru a prevlečte cez ňu kábel na zapojenie snímača pohybu. Priložte snímač a naznačte body na jeho upevnenie. Následne snímač rozoberte, zapojte doň dvojžilový kábel a namontujte do pripravených rozperiek v múre. Potom na snímač opäť nasaďte vrchný diel a následne aj kryt.
Pokračujte ďalej v stavaní múrov, betón do tvárnic však už vylievať nemusíte až po samý vrch, stačí do 1/3.
Okrem týchto dvoch múrov postavte v rovnakej výške aj tretí, na ktorom bude pripevnená a osadená malá vstupná bránka.
Na ľavom múre pri malej bránke vyrežte do tvárnic otvor aj na poštovú schránku. Osaďte ju do múru a otvor následne vyrežte aj zozadu múra, kde budú umiestnené dvierka na vyberanie pošty.
Vedľa schránky si môžete namontovať aj videovrátnik (zvonček). V tomto prípade do múru vyvŕtajte dieru na prevlečenie kábla a namontujte kryt na zvonček.
Kábel od videovrátnika musíte však dostať až do domu. Preto je potrebné vyvŕtať dieru cez múr domu a kábel pretiahnuť na vybranú stenu. Do nej vysekajte otvor a vložte kábel v chráničke. Vysekanú stenu nakoniec zarovnajte lepiacou maltou, potom omietkou a po uschnutí stenu premaľujte. Potom môžete namontovať dotykovú obrazovku videovrátnika.
Na vytiahnuté múry pre obe brány naneste stavebné lepidlo a armovaciu sieťku. Na rohy múrov použite na spevnenie rohové lišty.
Do rohovej tvárnice na pravom múre uchyťte vrchné vedenie brány, ktoré bude držať bránu v hornej časti. Takto pripravenú tvárnicu prilepte na pravý múr.
Na vrch všetkých troch múrov prilepte striešky. Na pravom múre však nedávajte striešku až po koniec múru. Umiestnite tam na stavebnú tvárnicu maják, ktorý bude signalizovať otváranie a zatváranie brány.
Keď máte na múroch zapracovanú a zaschnutú armovaciu sieťku, môžete na múry aplikovať penetračný náter, ktorý slúži na lepšiu priľnavosť omietky. Na múry naneste hladidlom omietku a hladidlom určeným pre ryhované omietky ju vyhlaďte.
Horné vedenie a dorazy

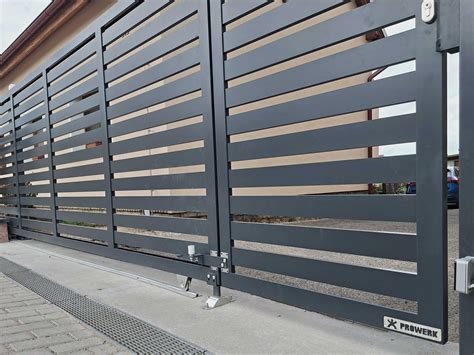

Po usadení brány je potrebné namontovať horné vedenie a dorazy. Horné vedenie stabilizuje bránu vo vertikálnej polohe. Na výber máme buď horné vedenie alebo horné bočné vedenie. Horné vedenie je uchytené nad bránou na múriku, stĺpiku. Používa sa vtedy, keď samotná výplň nepresahuje cez vrch rámu brány.
Horné bočné vedenie sa používa keď samotná výplň je vyššia ako rám brány. V tomto prípade je potrebné navariť po celej dĺžke rámu brány tzv. U-profil do ktorého sa dáva vodiace koliesko. Tak isto je potrebné osadiť stĺpik s vnútornej strany na ktorý sa uchytí držiak s vodiacim kolieskom.
Spodný doraz brány určuje koncovú polohu pri zatvorenej bráne. Môže sa uchytiť držiakom priamo o múrik plotu, alebo o stĺpik ukotvený v betónovom základe. Tak isto odľahčuje bránu v zatvorenej polohe.
Horný doraz brány stabilizuje hornú časť brány.
Pohon a automatizácia
Samotný pohon na bránu nechajte neskôr namontovať elektrikárovi. Pri výbere pohonu zohľadnite hmotnosť brány. V našej ponuke nájdete pohony do 400, 600 a 1000 kg. Napríklad štandardná samonosná brána o rozmere 400x150cm, s C-profilom 70x70x4mm, ktorá má konštrukciu pozváranú z jokloviny 60x40x2mm má hmotnosť cca. 125 kg.
Pri samonosnej posuvnej bráne by mala byť jednotka umiestnená tak, aby ozubené koleso pohonu bolo medzi vozíkmi brány. Následným krokom je uloženie základovej dosky, ktorá je súčasťou pohonu. Tu je potreba premyslieť, akým smerom sa má posuvná brána otvárať a zatvárať.
Všetky moderné pohony sú vybavené samosvorným prevodovým mechanizmom, ktorý zabezpečuje mechanické uzamknutie brány v dobe, keď sa brána nepohybuje. Samostatné elektronické zámky teda nie sú potrebné. Dnešné pohony majú tiež mechanické koncové spínače, ktoré sa sepnú po dojazde do koncovej polohy. Aby tento mechanizmus, ktorý umožňuje presné zastavenie brány, fungoval bezchybne, je potreba nastaviť správne umiestnenie koncových dorazov.
Ďalším krokom je montáž a inštalácia príslušenstva, ako sú fotobunky, riadiaca jednotka a signalizačné svetlo. Myslite tiež na elektroinštaláciu - k motoru je totiž potrebné pripojiť vhodný typ kábla a chráničku pre napätie 230 V. Pre prípady, keď vypadne elektrina, môže mať pohon záložnú batériu. Než začnete akúkoľvek prácu s elektroinštaláciou, najprv sa uistite, že je vypnutý istič prívodu elektriny. A vždy oddeľte káble silové (230 V) a slaboprúdové (kľúč, fotobunka, ovládač, signalizácia). Nezabúdajte tiež na kontrolu uzemnenia.
Samonosná brána (domáca výroba)

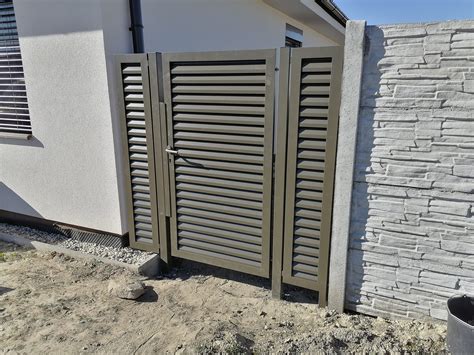

Malá vstupná bránka
Z joklu vymerajte potrebné diely na malú bránku a dajte ich zvariť zváračovi. Nerovnosti po zváraní prebrúste uhlovou brúskou.
Vymerajte potrebnú výšku na umiestnenie závesov (pántov), vyvŕtajte otvor a následne vyrežte potrebný závit. Rovnako vyrežte otvor aj na vložku zámky a kľučku. Všetko potom vyskúšajte, či dobre pasuje.
Namontujte závesy aj do múru, kde ste použili kovové rozperky s metrickým závitom, a dvere odskúšajte. Ak všetko funguje, diely vymontujte, rám odmastite a natrite farbou. Potom naň namontujte nitovaním lamely a dvere zaveste na pánty.
Na múr smerujúci na ulicu namontujte číslo domu. Vyvŕtajte diery, zatlačte do nich rozperky a nasuňte čísla na kolíkoch.
