Betónové Piliere: Komplexný Sprievodca Využitím, Konštrukciou a Kontrolou Kvality

Betón je jednoznačne základná stavebná látka pri budovaní ciest a mostov, a jeho význam v modernom stavebníctve je nespochybniteľný. Na mnohých stavbách sa bez použitia betónu nezaobíde veľké množstvo konštrukcií či stavebných objektov. Betón má na stavebných úsekoch rôzne účely využitia, pričom sa z neho stavajú napríklad piliere mostov, základy protihlukových stien alebo múry.

Účel použitia betónu je mimoriadne dôležitý pri vyhodnocovaní parametrov, ktoré získajú testami akreditované skúšobné laboratóriá. Správne navrhnuté a realizované betónové piliere zaručujú dlhodobú stabilitu a bezpečnosť celej konštrukcie, či už ide o rozsiahly mostný objekt, výrobnú halu alebo drobnú záhradnú stavbu.

Typy Betónových Pilierov a Ich Rozmanité Aplikácie

Betónové piliere nachádzajú uplatnenie v širokej škále stavebných projektov, od rozsiahlych infraštruktúrnych stavieb až po menšie súkromné objekty. Ich funkcia sa líši v závislosti od konkrétneho využitia.

Nosné Konštrukcie a Základy

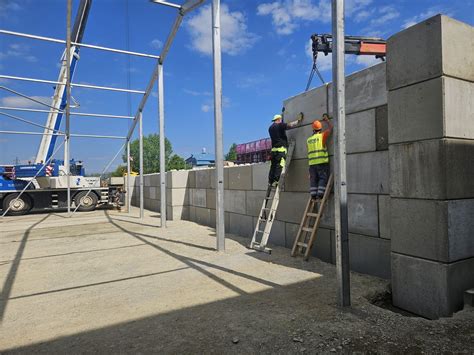

• V skladových objektoch, ako je napríklad otvorený skladový priestor v Trenčíne na Železničnej ulici, tvoria nosné piliere chrbticu celej stavby.
• Môžu slúžiť ako základ pre rôzne stavby, napríklad poľovnícka chata pri meste Šurany je postavená na betónových pilieroch, čo zabezpečuje jej stabilitu aj v náročnejšom teréne.
• Pri rodinnom dome v Pezinku je prístrešok s drevenou nosnou konštrukciou podopretý železobetónovými piliermi, čo svedčí o ich univerzálnosti.

Príprava Podkladu pre Montované Stavby

Pri plánovaní montovanej garáže alebo záhradného domčeka je kľúčové myslieť na správnu prípravu podkladu. Ten slúži ako pevný základ, ku ktorému sa celá stavba ukotví. Vhodným podkladom ako pod montovanú garáž, tak aj pod montovaný záhradný domček, je betónová základová doska, známa aj ako základová platňa alebo „deka“. Táto konštrukcia sa zhotovuje z betónu a oceľovej výstuže, napríklad kari sietí. Pred samotným betónovaním je nevyhnutné položiť pod betónovú platňu vrstvu štrku, ktorá zabezpečí drenáž.

Pri voľbe základu je dôležité zohľadniť pôdne podmienky a využitie stavby. Pre menšie stavby, ako napríklad sklad na náradie, môže postačiť aj vrstva štrku spevnená vibračnou doskou. Pre väčšie záhradné domčeky sa odporúča použiť bodový alebo pásový betónový základ, prípadne základ z chodníkových dlaždíc.

Elektromerové Piliere

Elektromerový pilier predstavuje prevedenie rozvádzača, kde k rozvádzačovej skrini pridávame pilier alebo pilier so zemným dielom, aby sme dosiahli požadovanú výšku skrine nad zemou. Taktiež v ňom vieme skryť prívodné káble, ktoré vychádzajú zo zeme.

• Elektromerový pilier bez zemného dielu sa volí v prípade, keď máme vopred vybudovanú pevnú podstavu, napr. betónový základ, o ktorú rozvádzač ukotvíme cez jeho dno.
• Elektromerový pilier so zemným dielom sa volí, keď nemáme o čo rozvádzač uchytiť - nemáme k dispozícii stenu, o ktorú by sme ho uchytili alebo nemáme k dispozícii pevnú podstavu, o ktorú by sme ho priskrutkovali. Takýto rozvádzač so zemným dielom sa zakopáva do zeme, do hĺbky zhruba 400-500 mm, pričom betónovanie nie je nutné. Takémuto rozvádzaču hovoríme aj „voľne stojaci rozvádzač“. Je ideálny pre novostavby, kde ešte na pozemku nie je vybudovaný ani plot, ale rozvádzač už môžeme umiestniť na hranicu pozemku - ako udáva predpis.

Zhotovenie Betónových Základov a Pilierov

Betónová Základová Doska pre Montované Stavby

1. Výber a vyznačenie miesta: Vyberte vhodné miesto na pozemku, zohľadnite veľkosť a typ plánovanej stavby. Na zvolenom mieste si presne vyznačte obrys budúcej betónovej platne. Jej rozmery by mali byť na každej strane o minimálne 5 cm väčšie ako rozmery plánovanej stavby. Prípravu betónového podkladu plánujte na obdobie, keď už nehrozia mrazy, ideálne v čase, keď ani v noci neklesne teplota pod bod mrazu.
2. Výkop a debnenie: Po vyznačenom obryse vykopte jamu s hĺbkou minimálne 30 cm, ktorá zahŕňa aspoň 15 cm na štrkový podsyp a 10 až 20 cm na samotnú železobetónovú platňu. Je dôležité zabrániť odpadávaniu zeminy z okrajov výkopu do betónu, preto je nutné jamu zadebniť doskami. Ich polohu je potrebné precízne skontrolovať pomocou vodováhy.
3. Štrkové lôžko a výstuž: Štrkové lôžko, prípadne zmes štrku a piesku, tvorí pod základovou platňou drenážnu vrstvu. Štrk alebo štrkopiesok nasypte rovnomerne na celú plochu výkopu a zhutnite ho. Na celú plochu budúcej základovej dosky uložte kari siete, ktoré betón vystužia a spevnia. Pred betónovaním je tiež vhodné vykonať prípravu na prívod elektriny alebo vody, napríklad pomocou ohybných plastových hadíc.
4. Betónovanie a starostlivosť: Po uložení výstuže je možné pristúpiť k betónovaniu. Betón rovnomerne rozhrňte po celej ploche do požadovanej výšky, zhutnite ho a utlačte. Nakoniec povrch betónovej platne zarovnajte do roviny. Na základovú dosku sa bežne používa univerzálny betón triedy C 16/20 (B20), pre menšie stavby môže postačiť betón triedy C 12/15 (B15). Menšie množstvo betónu si môžete namiešať klasicky zo suchej zmesi, pre väčšie množstvá je efektívnejšie použiť transportbetón. O čerstvý betón je potrebné sa starať, najmä v teplom počasí je vhodné ho polievať, aby nedošlo k popraskaniu. Po troch až piatich dňoch je betón vytvrdnutý približne na 70 %, kedy je možné odstrániť debnenie. Betón však potrebuje celých 28 dní na úplné vyzretie.

Zhotovenie Betónových Pilierov s Debniacimi Tvárnicami

Pre zhotovenie betónových pilierov, ktoré môžu slúžiť ako opora pre prístrešky, pergoly alebo ako súčasť záhradných stavieb, je možné využiť betónové debniace tvárnice a oceľovú výstuž.

1. Príprava otvorov a kotvenie: Pri betónovaní základovej dosky je možné umiestniť do debnenia aj betónové debniace tvárnice, ktoré budú slúžiť ako základ pre piliere. Následne je potrebné vyvŕtať otvory do betónu v tvárniciach, ktoré zodpovedajú priemeru použitej oceľovej výstuže (roxorov). Do vyvŕtaných otvorov sa natlačí chemická kotva a vsunú sa roxory. Po stvrdnutí kotvy sa roxory pripevnia k výstuži vytŕčajúcej zo základu.
2. Umiestnenie strmienkov a debnenie: Na nasadené roxory sa nasunú strmienky vyrobené z tenších roxorov, umiestňujú sa v pravidelných rozstupoch (napríklad 20-25 cm). Po príprave železnej výstuže sa na ňu zhora nasunú betónové debniace tvárnice požadovanej veľkosti.
3. Betónovanie pilierov: Následne sa tvárnice zalejú betónom. Betónovanie sa vykonáva postupne, v závislosti od výšky a typu použitého debnenia. Pri vyšších pilieroch sa betón nalieva v niekoľkých vrstvách, pričom každá vrstva sa pred naliatím ďalšej zhutňuje. Pre betónovanie pilierov je možné použiť vlastnoručne namiešaný betón, najmä ak ide o menšie množstvá. V prípade potreby väčšieho objemu je výhodnejšie objednať si transportbetón.
4. Hydroizolácia: Je dôležité zabezpečiť, aby pod betónovým pilierom bol hydroizolačný pás, ktorý chráni betónovú konštrukciu pred zemnou vlhkosťou a vodou.

Debniace Tvárnice pre Piliere a Stĺpy

Pre vytvorenie strateného debnenia pre piliere a stĺpy sú vhodné debniace tvárnice. Sú vyrobené z prostého betónu s priebežnou dutinou pre výplňový betón a s drážkou na uloženie výstuže. Betónové debniace tvárnice sú vhodné predovšetkým pre steny pivníc, základov, stratené debnenie, výstavbu stien bazénov, oplotenie, oporné múry a vytvorenie betónovej alebo železobetónovej steny.

Návod na uloženie betónových tvárnic: Betónová tvárnica sa postupne ukladá nasucho bez malty s 1/2 alebo 1/3 väzbou. Každé 3 alebo 4 uložené rady sa zalievajú výplňovým betónom predpísanej triedy a zhutňuje sa prepichovaním. V prípade potreby sa steny vystužujú vodorovnou a zvislou výstužou podľa projektu statiky.

Dostupné formáty pilierových debniacich tvárnic:

• DTP25 (25 x 25 x 25 cm)
• DTP30 (30 x 30 x 25 cm)

Inovatívna Technológia: Hĺbková Sanácia Podložia Pomocou CMC Pilierov

Hĺbková sanácia podložia je proces, ktorý slúži na stabilizáciu a zlepšenie základovej pôdy pod stavebnými konštrukciami. Táto metóda sa často používa, ak sa vyskytnú problémy s nedostatočnou únosnosťou podložia, väčšími deformáciami alebo nevhodnými základovými pomermi, ktoré by mohli ohroziť stabilitu a životnosť konštrukcie. Zlepšovanie podložia umožňuje dosiahnuť požadované základové parametre a bezpečné založenie stavebných konštrukcií.

Metóda navrhovania betónových pilierov, vyvinutá vo Francúzsku v 90. rokoch 20. storočia, predstavuje alternatívu tradičných pilótových základov a štrkových pilierov. Piliere môžu mať rôzne priemery - od 270 do 600 mm, ich dĺžka sa odvíja od statického posúdenia a geologického profilu, najčastejšie však býva od 4 do 13 m. Dĺžka môže byť upravená aj priamo pri realizácii, a to z dôvodu premenlivosti geologického profilu záujmového územia.

Princíp a Parametre

Princíp technológie spočíva v zavrtávaní oceľovej dutej rúry do zeme a v následnom plnení čerstvou betónovou zmesou od spodnej časti vrtu, čím sa vytvára betónový pilier. Betón sa čerpá pomocou mobilného čerpadla, ktoré je gumovými hadicami spojené priamo s vrtnou súpravou. Každá vrtná súprava má nainštalované monitorovacie zariadenie a pri procese vytvárania piliera sleduje a ukladá dôležité informácie o celom priebehu.

Pri realizácii sa používa betónová zmes s konzistenciou S4 a maximálnou veľkosťou kameniva 16 mm. Môže byť použitá aj výstuž, a to formou profilovej ocele či vysokopevnostnej závitovej tyče. Piliere nie sú prezentované ako hlbinný základ, skôr ako kombinácia hlbinnej sanácie podložia s plošnými základmi. Navrhujú sa v skupine a s roznášacou vrstvou LTP (load transfer platform), kde je výhodou zníženie bodového napätia v základovej doske a v hlavách pilierov.

Betónové piliere s priemerom D sú realizované prevažne v trojuholníkovom rastri so vzájomnou vzdialenosťou (meranou od ich stredov) označenou „s“. Hrúbka roznášacej vrstvy (LTP) sa označuje ako HM a je definovaná efektívnymi parametrami súdržnosti c‘, uhlom vnútorného trenia φ‘ a objemovou hmotnosťou γ. Pri realizácii roztláčame zeminu do strán, čím zvyšujeme jej únosnosť. Rovnomerné zaťaženie, ktoré pôsobí na roznášaciu vrstvu LTP, sa rozloží na dve zložky: jedna časť zaťaženia mieri do betónových pilierov a druhá do roztláčanej zeminy medzi piliermi.

Praktické Aplikácie Technológie CMC Pilierov

Betónové piliere môžu byť použité pod podlahami, násypovými telesami mostných objektov, komunikáciami alebo pod železničnými násypmi. Alternatívne možno piliere použiť priamo pod základové konštrukcie, ako sú pätky, hlavice, pásy, rošty či dosky.

Spoločnosť Menard úspešne realizovala mnoho projektov v Českej republike, ako napríklad P3 Park Lovosice, predajňa stavebnín DEK v Šumperku a Ústí nad Orlicí, skladovacie haly VGP v Plzni a Prostějove. Medzi ďalšie významné projekty patrí výstavba robotického centra Amazon v Kojetíne, nový testovací okruh BMW v Sokolove a diaľnica D4 Háje - Milín.

Na Slovensku sa touto technológiou takisto realizovalo niekoľko projektov. Ukážky významných projektov:

Praktické aplikácie tejto technológie ukazujú, že betónové piliere majú potenciál stať sa ekonomicky a prípadne aj environmentálne prijateľnejšou alternatívou.

Kontrola Kvality Betónových Pilierov

Na všetkých stavbách je kontrola kvality betónu mimoriadne dôležitá. Zamestnanci NDS v akreditovanom skúšobnom laboratóriu venujú veľkú pozornosť prácam s betónom. NDS má takto zabezpečený interný dohľad nad kvalitou nielen použitej asfaltovej zmesi, ale napríklad aj betónu, kameniva a zemín na jednotlivých stavbách. Účel použitia je dôležitý pri vyhodnocovaní parametrov, ktoré získajú testami naši laboranti.

Postup Odberu a Testovania Vzorok

Betón sa na stavbe odoberie do foriem s rozmermi 150x150 milimetrov. Forma sa predtým musí natrieť zvnútra odformovacím olejom, aby sa betónová kocka dala ľahko vybrať. Na testovanie sú potrebné tri vzorky, pričom po odobratí sa telesá ponechajú vo forme najmenej 16 hodín, nie však dlhšie ako 3 dni. Treba ich chrániť pred nárazom, vibráciami a vysušením. Po príchode vzoriek do laboratória sa zaevidujú a ak nie sú odformované, prúdom vody sa vytlačia z plastovej formy. V kadi sa betón ošetruje 28 dní pri 100-percentnej vlhkosti, čiže kocky sú zaliate vodou.

Skúška Pevnosti v Tlaku

Pri každom stavebnom objekte, na ktorý je betón použitý, je určená minimálna záťaž, ktorú musí napríklad pilier mosta či samotná cesta zniesť. Preto je mimoriadne dôležitou skúškou práve test pevnosti betónu v tlaku. Slúži na to špeciálny prístroj, ktorý imituje postupné a rovnomerné zaťažovanie betónu. Do tohto prístroja sa vloží suchá betónová kocka, na ktorú začne pôsobiť tlak, ktorý sa pravidelne a systematicky zvyšuje, až kým betónová kocka nepraskne. Prístroj automaticky zastaví zvyšovanie záťaže a vyhodnotí parametre, koľko tlaku kocka vydržala.

Skúška Odolnosti Proti Soli

Betón má viacúčelové využitie, a preto je dôležité testovať jeho vlastnosti pre špecifické podmienky. Skúška odolnosti proti soli má najväčší zmysel pri konštrukciách, ktoré sú počas zimy v kontakte s posypovou soľou. Aby sa zistilo, ako sa bude betón správať pri posype, vzorky sa namáčajú do trojpercentného roztoku chloridu sodného, čiže do slanej vody. Takto ošetrené vzorky betónu sa vložia do prístroja, v ktorom sa mení teplota v 45-minútových cykloch v rozmedzí od -15 °C do +15 °C.

Prípad z Praxe: Mostné Piliere na R1 pri Banskej Bystrici

Aj v reálnych projektoch prichádza k situáciám, kedy je potrebné preverovať kvalitu betónu. Na stavbe pokračovania rýchlostnej cesty R1 do Slovenskej Ľupče pri Banskej Bystrici pribudli piliere pre mostnú konštrukciu. Keď sa Aktuality.sk zaujímali o kvalitu betónu v mostných pilieroch, diaľničiari z NDS potvrdili, že ak výsledky skúšok prinesú akékoľvek otázniky, vždy sa vykonáva náprava. Tento prípad ilustruje funkčný kontrolný mechanizmus daný internými pravidlami NDS a nemá dopad na financie či dobu výstavby. Následne boli problematické piliere obkolesené železnou konštrukciou s bielymi plachtami, čo signalizovalo prebiehajúce nápravné práce zo strany zhotoviteľa, ktorým je Združenie Doprastav, a.s. - Metrostav DS a.s.

Betónové Ploty: Moderné a Bezúdržbové Riešenie Oplotenia

Ak dnes riešite oplotenie pozemku, betónový plot patrí medzi najžiadanejšie riešenia pre rodinné domy, firmy aj priemyselné objekty na slovenskom trhu. Ide o modulárny systém pozostávajúci zo stĺpikov a výplňových panelov. Cena betónového plotu závisí od typu systému, výšky, montáže, terénu, dizajnu aj účelu použitia. Jednou z jeho najväčších výhod je prakticky nulová údržba.

Ak hľadáte riešenie, ktoré poskytne dlhodobé súkromie, bezpečnosť a minimálne starosti s údržbou, betónový plot patrí medzi najrozumnejšie investície do oplotenia pozemku.
