Na stavbách existuje celý rad rôznych detailov, ktoré si vyžadujú zvýšenú pozornosť, a to najmä preto, aby nedochádzalo k chybám v dôsledku benevolencie, nevedomosti či nevhodného zaobchádzania zo strany realizačných firiem, pričom tieto chyby sa môžu objaviť až počas používania budovy. Jedným z najkritickejších detailov je pripojovacia škára okna, ktorá je priestorom medzi okenným rámom a stenou. Práve správne prevedené pripojenie stavebnej škáry výrazne ovplyvňuje, ako okno bude tesniť a či nebudú vznikať tepelné mosty a prípadne neskoršie problémy s plesňou.
Dôležitosť pripojovacej škáry a jej funkcie
Pripojovacia škára by mala dosahovať podobné tepelnoizolačné vlastnosti a trvanlivosť ako okolité priľahlé konštrukcie, a to podľa požiadaviek určenej normy STN 73 05 40-2. Od kompletnej okennej výplne sa celkom samozrejme očakáva nielen dostatok denného svetla v interiéri, ale aj efektívna ochrana pred chladom i horúčavou, vonkajším hlukom, možnosť vetrania a spoľahlivá bezpečnostná bariéra. Kvalitné výplne stavebných otvorov veľmi výrazne zvyšujú efektivitu obvodového plášťa budovy. Aby bola táto efektivita zachovaná, je nevyhnutné venovať osobitnú pozornosť práve pripojovacej škáre.
Základnou východiskovou „pozíciou“ pochopenia správnej montáže je uvedomenie si skladby pripojovacej škáry okenného otvoru. Prvá úloha je statická funkcia - „uchytenie“ okna do konštrukcie a druhá funkcia je hydroizolačná a tepelnoizolačná. Odporúčaná šírka škáry je 1 až 2,5 cm, podľa normy ČSN 74 6077 sa neodporúča väčšia šírka ako 4 cm.
Nedostatočné riešenia a ich dôsledky
Na mnohých stavbách, žiaľ, stále prevláda riešenie, keď sa škára iba zapení polyuretánovou penou a omietne zvonku i zvnútra. Nové okno je pripevnené niekoľkými skrutkami k osteniu otvoru a škára medzi rámom a ostením, ktorá hlavne pri výmene okien veľakrát presahuje aj značnú hrúbku, je často vyplnená PUR penou. Ide síce o rýchle, pri dostatočnej starostlivosti zo začiatku aj vkusné riešenie, ktoré však z dlhodobejšieho pohľadu neveští nič dobré.
Aj keď je suchá polyuretánová pena dobrým tepelným izolantom, nie je dostatočným riešením pre utesnenie a vyplnenie pripojovacej škáry. Nechránený tepelný izolant, na ktorý pôsobia poveternostné vplyvy, a najmä vzdušná vlhkosť z interiéru, nekontrolovateľne zvyšuje svoju vlhkosť, a tak aj svoju tepelnú vodivosť. Tá je spoločne s nízkymi teplotami v zimnom období štartovacím mechanizmom degradačných procesov materiálov a príčinou, ktorá spôsobuje zníženie celkovej životnosti detailu.
Bežné otrasy časom spôsobia stratu adhézie peny k osteniu aj rámu, maltový poter osádzacej škáry popraská a škárou začne prenikať vzduch. V zime škárou putuje s prúdiacim vzduchom aj difúziou vodná para, ktorá sa - na úseku necelých 8 centimetrov hĺbky škáry - ochladí z izbovej na vonkajšiu teplotu a kondenzuje. Pri mraze premočená škára zvonku premrzne, čím sa ďalej naruší. Infiltrácia vzduchu škárou sa urýchli, tepelná izolácia zhorší. Pokiaľ sa v škáre zvýši vlhkosť a prípadne dôjde až ku kondenzácii, je to vždy na tej strane škáry, kde je chladnejšie.

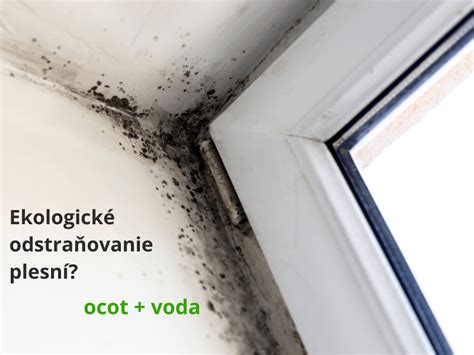

Pleseň je v okolí napojenia okna k osteniu najčastejšie dôsledkom nesprávne zhotovenej pripojovacej škáry, ktorá je netesná a zle tepelne izoluje. Ak sa niektorá z tesniacich funkcií pripojovacej škáry naruší, vznikajú tepelné mosty, trhliny v omietke, plesne a zvýši sa netesnosť škáry i prestup zvuku detailom.
Chyby pri aplikácii PUR peny
PUR pena je výborným tepelným aj zvukovým izolantom, avšak iba suchá izolácia dokáže dlhodobo zabezpečiť tepelnú pohodu! Vlhká či až mokrá izolácia sa ihneď zmení na tepelný vodič! Skúsenosti z praxe dokazujú, že iba s PUR penou sa tieto podmienky jednoducho splniť nedajú. Orezávanie PUR peny po aplikácii do pripojovacej škáry je v poslednej dobe horúcou témou. Je potrebné si ujasniť, že pokiaľ je PUR pena samotný izolant v pripojovacej škáre, je úplne jedno, či je orezaná alebo nie, pretože samotná PUR pena v škáre nebude dlhodobo fungovať. Na orezanej pene, ktorá bola vystavená dni alebo týždne poveternosti, je krásne možno demonštrovať, ako pena na povrchu degraduje. Povrchová šupka na pene je veľmi tenká a počítať s tým, že by vďaka neorezaniu mohla byť pena viac vodotesná (odolná), je naivné. Neorezaná pena však tiež nie je to správne riešenie podľa platnej STN 733134.
Laik, ale aj niektorí „naši“ remeselníci vykonajú opravu tak, že z vonkajšej strany rámu okna natlačia do trhliny silikónový tmel. Vetrom hnaný dážď - podľa nich príčina vlhkosti - takto skutočne nevnikne do interiéru. Nerieši sa však problém difúzie, teda odstránenie - vyvetranie vlhkosti. Interiérová difundujúca vlhkosť znova zostáva v škáre (v PUR pene) - silikón nedovolí difúzii a dej s kondenzáciou sa opakuje. Začnú však vlhnúť aj okolité stavebné konštrukcie, čo spôsobuje ďalšie škody na omietkach, plesniach, skrátka - degradácia pokračuje!
Legislatívne požiadavky a energetická náročnosť
Navyše, od 1. januára 2009 začala platiť novela zákona 406/2000 Zb., podľa ktorej je potrebné preukázateľne realizovať opatrenia v oblasti znižovania energetickej náročnosti stavieb v prípade väčšiny novovybudovaných budov a tiež pri väčších zmenách už existujúcich budov. Základnými ukazovateľmi na hodnotenie energetickej náročnosti sú tepelné a tepelnotechnické vlastnosti konštrukcií a parametre prevádzky technického zariadenia budov. Splnenie požiadaviek sa zdokladuje predložením preukazu energetickej náročnosti budovy.
Pre posúdenie kvality okna je zásadný súčiniteľ prestupu tepla U. Čím nižšie hodnoty dosahuje, tým lepšie okno bráni úniku tepla či prehrievaniu interiéru. Norma definuje od roku 2016 tepelnú stratu U okna alebo Uw = len 1,0 W/m²K. Prísna je aj z pohľadu budúcnosti, a tak v roku 2020 bude možno do stavieb montovať len okná s tepelnou stratou Uw = 0,6 W/m²K.
| Rok platnosti | Maximálny súčiniteľ prestupu tepla okna (Uw) |
|---|---|
| Od 2016 | 1,0 W/m²K |
| Od 2020 | 0,6 W/m²K |
Pokiaľ sa do izolácie v osádzacej škáre dostane vlhkosť, tlak sýtej pary v škáre zvýši paropriepustnosť fólie illbruck TwinAktiv na tej strane, kde je chladnejšie. Jav, kedy rastie difúzna paropriepustnosť fólie so stúpajúcou relatívnou vlhkosťou okolitého vzduchu, spočíva v schopnosti materiálu absorbovať obmedzené množstvo vody.
Správna montáž a princíp trojvrstvového utesnenia

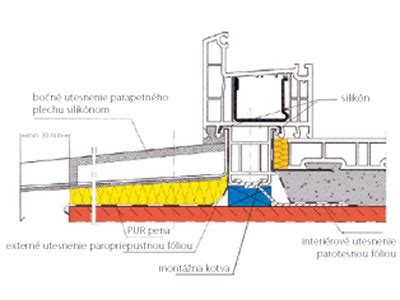

Ako už bolo vyššie spomenuté, nesprávna montáž okien a dverí má za následok vznik plesní, tepelných mostov a, samozrejme, aj s tým spojené zníženie komfortu užívania samotného výrobku. Platná norma STN 733134 jasne popisuje, že pripojovaciu škáru je potrebné rozdeľovať vždy do 3 funkčných rovín - parotesnú, tepelne a zvukovo izolačnú a paropriepustnú. Nadnesene môžeme prirovnať pripojovaciu škáru okien, teda jej funkčnosť k detailu strechy. Na streche automaticky chránime izoláciu parotesnou a paropriepustnou fóliou z toho dôvodu, aby izolácia zostala funkčná = suchá. Tento istý jav sa deje aj v pripojovacej škáre - akonáhle je izolácia (napr. PUR pena) „mokrá“, neizoluje, ale naopak, je zárodkom tepelných mostov a plesní. Platí zásada, že škáry by mali byť zvnútra tesnejšie než zvonku.
Tri zóny pripojovacej škáry:
- Vnútorný uzáver (parotesná vrstva):
- Zvyčajne je nepriedušná vrstva umiestnená na interiérovej strane izolačnej roviny a zamedzuje prúdenie vzduchu do konštrukcie či spoja.
- Slúži ako bariéra, ktorá je odolná proti priechodu vzduchu a vlhkosti do priestoru škáry.
- Vnútorný uzáver je vzduchotesná fólia, ktorá bráni aj difúzii vodnej pary z interiéru do škáry.
- Na ochranu proti prestupu vodných pár a vzniku nebezpečenstva kondenzácie vodnej pary sa odporúča vrstvy v konštrukcii radiť takým spôsobom, aby sa veľkosť súčinu tepelnej vodivosti a faktoru difúzneho odporu jednotlivých vrstiev smerom od vnútorného povrchu (od interiéru) postupne znižovala.
- V zime a prechodnom období je obsah vzdušnej pary aj v zdanlivo veľmi suchom, ale teplom vnútornom vzduchu väčší než vonku a vodná para má tak snahu difundovať von. Aby sa tomu zabránilo a nehrozilo riziko kondenzácie v škáre, aplikuje sa vnútorný uzáver.
- Tepelne izolačná výplň:
- Osádzacia (pripojovacia) škára medzi ostením otvoru a rámom výplne otvoru musí byť účinne a trvale tepelne izolovaná a utesnená. Tieto úpravy výrazne obmedzia tepelný most a tepelnú väzbu v ostení okna.
- Funkčný úsek je vlastná tepelná izolácia škáry, ktorá sa realizuje napr. špeciálnou PUR penou.
- Najčastejšie sa používa polyuretánová pena, ktorá musí škáru vyplniť v celej šírke a dĺžke.
- Vonkajší uzáver (paropriepustná vrstva):
- Zaisťuje paropriepustnosť (teda difúziu vodnej pary z priestoru pripojovacej škáry do vonkajšieho prostredia) a vodotesnosť (nutný je samozrejme vonkajší parapet).
- Norma odporúča vonkajší uzáver ošetriť paropriepustnou páskou.
- Vonkajší uzáver tvorí hydroizolácia, ide teda o primárnu ochranu proti zatekaniu zrážkovej vody do škáry.
- Použité materiály sú vysoko difúzne priepustné, aby prípadný kondenzát v osádzacej škáre mohol odvetrať.
Návrh riešenia, výber produktov, zváženie realizovateľnosti a koordinácia prác subjektov je z hľadiska vytvorenia kvalitného stavebného diela nutnosťou. To platí vo zvýšenej miere aj pre vytvorenie dlhodobo funkčného napojenia jednotlivých konštrukcií. Dôležité je takisto vypracovanie detailnej projektovej dokumentácie, ktorá výraznou mierou prispieva k zabezpečeniu optimalizácie priebehu výstavby.
Materiály a systémové riešenia pre funkčné škáry
So zreteľom na rad rozličných faktorov, pôsobiacich na obvodový plášť budovy, a tým aj na jeho škáry, treba vždy dôkladne zvážiť výber vhodných materiálov. Pripojovacie škáry možno utesniť pomocou vhodných tmelov, prefabrikovaných motúzov, fólií, lepiacich pások alebo špeciálnych profilov, ktoré odolávajú vode a poveternostným podmienkam. Môžu byť napríklad z plastov, hliníka, elastomérov, živičného materiálu a ich rôznych kombinácií. Vhodným riešením je vrstvenie materiálov v škáre, ktoré ju vo vzájomnej interakcii udržiavajú suchú a funkčnú.
Firma Tremco illbruck vyvinula kompletný okenný tesniaci systém označovaný i3, ktorý plní všetky požiadavky na úspory energie a tesnosť škáry. Materiály sú vrstvené v škáre v poradí, aby výsledkom bola celkom suchá, neporušená a funkčná škára počas všetkých ročných období a po celý čas života okien. Realizácia vonkajšieho uzáveru je pomocou illbruck okennej fólie Exteriér v troch prevedeniach (s butylovými samolepiacimi pruhmi alebo bez nich alebo s výstužnou tkaninou - perlinkou). Vnútorným uzáverom môže byť buď okenná fólia Interiér, ďalej okenná butylová fólia alebo vysoko priľnavý plastoelastický butylový kaučuk illbruck ButyFleece, ktorý je jednostranne pokrytý syntetickou textíliou, alebo Silikón FA 101 pre okná a škáry.
Na trhu sa konečné objavila illbruck oknárska pena FM330. Je to polyuretánová pena vyvinutá vyslovene pre oknárov. Má minimálnu postexpanziu, zvýšené zvukovo izolačné vlastnosti a hlavne po vytvrdnutí má 35%nú stláčateľnosť. Vďaka tejto vlastnosti sa pena nikdy neodtrhne od stavebného podkladu a dlhodobo dokáže prenášať dilatáciu materiálov. Samozrejme, aby fungovala, musí byť chránená parotesnou a paropriepustnou fóliou.
Inteligentné fólie a pásky
Výsledkom inovačného úsilia firmy Tremco illbruck je fólia illbruck TwinAktiv, ktorú je možné aplikovať na obidva uzávery. Tým sa oi. zabráni zámene interiérovej a exteriérovej fólie, avšak význam tohto riešenia je hlbší. Pokiaľ sa do izolácie v osádzacej škáre dostane vlhkosť, tlak sýtej pary v škáre zvýši paropriepustnosť fólie illbruck TwinAktiv na tej strane, kde je chladnejšie. Meranie vlhkosti v simulovanom prostredí novostavby jednoznačne ukázalo, že tepelná izolácia osádzacej škáry chránenej z obidvoch strán fóliou illbruck TwinAktiv vysychá najrýchlejšie.
Jav, kedy rastie difúzna paropriepustnosť fólie so stúpajúcou relatívnou vlhkosťou okolitého vzduchu, spočíva v schopnosti materiálu absorbovať obmedzené množstvo vody. Absorbovaná voda vytvára v materiáli „selektívne" póry, ktoré prepúšťajú molekuly vodnej pary a menšie. Pre väčšie molekuly zostáva fólia nepriepustná. Skondenzované molekuly vody sa naviažu na amidové skupiny, štruktúra polymerných reťazcov sa tým roztiahne a materiál sa stane pre vodnú paru priepustný. Fólie illbruck TwinAktiv je možné aplikovať aj pri mínusových teplotách a vďaka celo lepiacemu vyhotoveniu je ich aplikácia extrémne rýchla a presná.

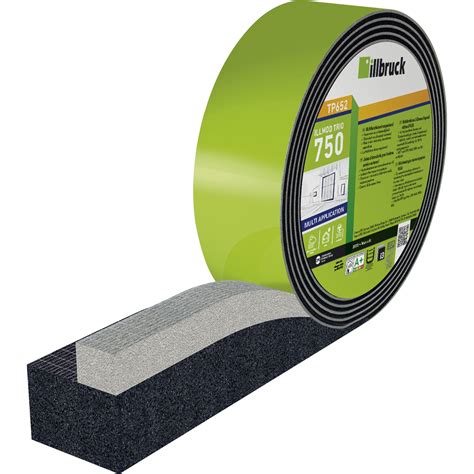

Jedná sa o impregnovanú komprimačnú multifunkčnú pásku pre komplexné utesnenie škár. Vytvorená škára je vodotesná, vzduchotesná, parotesná a plní tiež tepelnoizolačnú funkciu. Páska illmod Trio umožňuje utesnenie škáry jedným produktom tak, že je pritom splnené pravidlo „vo vnútri tesnejšie ako vonku". Je vhodná hlavne do nových otvorov, kde je veľkosť škáry medzi rámom a ostením pravidelná. Páska je z jednej strany vybavená samolepiacim povrchom, ktorý umožňuje rýchle nalepenie pásky po obvode okenného rámu a rýchle usadenie okna do otvoru. V jednom produkte sú spojené všetky 3 funkčné roviny pripojovacej škáry - parotesná, izolačná a paropriepustná. Aplikácia tejto pásky je presná a rýchla. Navyše dosiahnuté utesnenie a funkčnosť škáry prevyšujú požiadavky dané platnou normou.
Parametre okien a ich vzťah k funkčnej škáre
Moderné technológie a materiály (plast, drevoplast, hliník, poplastovaná oceľ a iné) konkurujú storočiami preverenej drevenej „klasike“. Modernizuje sa kovanie a hlavne parametre zasklenia. V minulosti sa inštalovali okná čo možno najmenšie, predovšetkým kvôli súkromiu a stratám draho nadobudnutého tepla. Postupom času nastúpili moderné technológie a materiály. Tradičným materiálom okenného rámu je stále drevo so značnou pevnosťou, tepelnoizolačnými parametrami, konštrukčnou variabilitou a dlhou životnosťou. V početnosti predajov však vedú okná plastové s vyváženou kombináciou priaznivých cien a technických parametrov. Ich najväčším bonusom je, že nevyžadujú údržbu. Obľúbeným materiálom je aj hliník, využívaný najmä na výrobu veľkoformátových okien a posuvných presklených plôch.
Pri výbere okna je rozhodujúci súčiniteľ prestupu tepla skla i rámu, pri zasklení treba sledovať priepustnosť slnečného žiarenia. Rolu hrá aj správne osadenie okna do konštrukcie a kvalitné tesnenie. Cez sklo môže slnko miestnosti prehrievať (pasívny solárny efekt) a prispievať k úsporám za vykurovanie. Tento v zime veľmi žiaduci efekt však v lete treba efektívne regulovať. Akustické vlastnosti charakterizuje koeficient Rw (v decibeloch).
Správne otváranie a zároveň aj tesnenie okna zaisťuje medzera medzi rámom a krídlom otvorovej výplne (funkčná škára). Tu dochádza k spolupôsobeniu krídla a rámu. K požiadavkám na okná sa pripája aj odolnosť proti zaťaženiu vetrom, vodotesnosť a neprievzdušnosť.
Odporúčania pre správnu montáž okien
Pri inštalácii okien sa treba venovať príprave (vymurovaniu) stavebného otvoru a kvalite montáže, čo by mala byť záležitosť špecializovanej firmy. Návrh okien novostavieb v kontexte s celkovým projektom spracováva architekt či projektant. Pripojovacia škára medzi ostením otvoru a rámom výplne otvoru musí byť účinne a trvale tepelne izolovaná a utesnená. Tieto úpravy výrazne obmedzia tepelný most a tepelnú väzbu v ostení okna. Pre použité materiály a technológie realizácie prác vyplýva, že kľúčovým faktorom pri získaní deklarovaných tepelnoizolačných vlastností okien a dverí je výber tesniacich materiálov, ktoré použijeme v pripojovacej škáre okna či dverí a ich správna montáž do týchto pripojovacích miest. Túto zásadu predpisuje aj spomínaná norma STN 733134.
Optimálne umiestnenie okien v rámci hrúbky obvodovej steny sa nemení, pričom ideálne sú 2/3 hrúbky z vnútornej časti, čiže z interiéru. Avšak často vzniká situácia, kedy optimálne umiestnenie okien vychádza do úrovne tepelnej izolácie pred nosnú konštrukciu, pričom tento spôsob umiestnenia sa nazýva „predsadená montáž okien a dverí“. Montáž okien a dverí a umistnenie do otvoru na expanzné pásky s integrovanou parozábranou, vďaka čomu má pripojovacia škára odolnosť voči až 1100kpa hnanému dažďu. Expanzné pásky zaisťujú vysokú odolnosť voči UV žiareniu, no taktiež sa vedia prispôsobiť nerovnostiam v podklade, a práve preto sú vhodné na dilatujúce škáry.
Správna montáž okien by mala začínať prípravou ostenia, do ktorého sa bude vkladať samotné okno. Hlavne pri rekonštrukcii je dôležité, aby sme okno nemontovali do otvorov, ktoré skôr pripomínajú „zrúcaninu“. Odporúča sa vyžiadať si osvedčenie a záruky od vykonávacích firiem, resp. výrobcov materiálov. V prípade, že má ktokoľvek z účastníkov výstavby pochybnosti o zrozumiteľnosti dostupných informácií a detailov, je vhodná konzultácia s odborníkmi.
