Betónový Nadstavec a Komplexné Informácie o Vodomernej Šachte

Vodomerná šachta predstavuje kľúčový prvok každej vodovodnej prípojky, ktorý slúži na umiestnenie a ochranu vodomeru a súvisiacich armatúr. Jej správny výber a inštalácia sú nevyhnutné pre zabezpečenie spoľahlivého merania spotreby vody a ochranu citlivých komponentov pred vonkajšími vplyvmi. V tomto článku sa zameriame na rozmery, materiály, typy a postupy inštalácie vodomerných šácht, so špecifickým dôrazom na betónové riešenia a ich nadstavce, aby sme vám poskytli komplexný prehľad a pomohli pri rozhodovaní.

Funkcia a Účel Vodomernej Šachty

Hlavnou funkciou vodomernej šachty je bezpečné a prístupné uloženie vodomeru. Toto je obzvlášť dôležité v prípadoch, kedy nie je možné vodomer umiestniť priamo do budovy, alebo ak je miesto napojenia vodovodnej prípojky od budovy príliš vzdialené. Šachta zároveň chráni vodomer pred poškodením mrazom, nečistotami a mechanickým namáhaním. Zabezpečuje tiež jednoduchý a bezpečný prístup pre odpočet, kontrolu a prípadnú výmenu vodomeru či iných armatúr. Niektoré šachty sú navrhnuté tak, aby umožňovali bezproblémový vstup osoby, čo je ideálne pre potreby inštalácie, výmeny alebo odpočtu vodomeru. V spodnej časti šachty je potom možné nainštalovať celý rozvod vrátane vodomeru, čím sa efektívne zamedzí jeho zamrznutiu.

Betónové Vodomerné Šachty: Osvedčené Riešenie

Betónové vodomerné šachty sú tradičným a osvedčeným riešením, ktoré vyniká vysokou pevnosťou a odolnosťou. Sú vyrábané z kvalitného betónu, často vystuženého oceľou, a sú navrhnuté tak, aby odolali tlaku zeminy, pojazdnému zaťaženiu a prípadnému výskytu spodnej vody. Betónové vodomerné šachty zohrávajú kľúčovú úlohu v infraštruktúre moderných vodovodných systémov. Ich správna inštalácia zabezpečuje nielen dlhú životnosť, ale aj efektívne meranie a údržbu vodovodných zariadení.

Výhody betónových šácht:

• Vysoká pevnosť a stabilita, odolnosť voči tlaku zeminy a pojazdnému zaťaženiu.
• Dlhá životnosť a odolnosť voči poveternostným vplyvom.
• Vhodné pre inštaláciu v náročnejších pôdnych podmienkach a tam, kde je predpokladané zaťaženie vozidlami.
• Možnosť dodávky ako kompletný blok alebo z jednotlivých prefabrikovaných dielcov.
• Vnútorné vybavenie stúpačkami a priechodkami pre potrubie.

Betónové vodomerné šachty sú vyrobené z vodotesného betónu C25/30 a sú vystužené oceľou S235JR. Dovolené normové zaťaženie bez vlastnej tiaže na hornú dosku vodomernej šachty je 13,1 kN.m⁻².

Na trhu sú primárne dostupné dva typy materiálov pre výrobu vodomerných šácht: plast a betón. Plastové vodomerné šachty sú vyrábané technológiou rotačného odlievania plastov z prvotriedneho polyetylénu a vyznačujú sa nízkou hmotnosťou a jednoduchou manipuláciou. Avšak pre miesta, kde je potrebná robustná ochrana proti vonkajším vplyvom a zabezpečenie bezpečného prechodu alebo parkovania nad šachtou, sú betónové riešenia ideálnou voľbou. Pri inštalácii plastových šácht v prejazdnom režime je nevyhnutné ich obetónovanie pre zabezpečenie dostatočnej pevnosti a zabránenie deformáciám, zatiaľ čo betónové šachty túto dodatočnú úpravu nepotrebujú pre ich inherentnú pevnosť.

Kľúčové Komponenty Vodomernej Šachty

Betónový Poklop na Šachtu

Poklop na šachtu je kryt určený na zakrytie otvoru šachty alebo inej podzemnej konštrukcie, ktorý slúži na ochranu a bezpečný prístup k inštaláciám. Betónové poklopy na šachtu vyrábame z odolného betónu, ktorý zaručuje jeho dlhú životnosť a vysokú nosnosť. Betónový poklop na šachtu a jeho účel je všestranný a odolný kryt, ktorý môžeme použiť na rôzne miesta, vrátane vodomerných šácht.

Poklop na vodomernú šachtu je kryt, ktorý sa používa na zakrytie šachty, v ktorej je umiestnený vodomer. Slúži na ochranu vodomernej techniky pred poškodením, znečistením alebo neoprávneným prístupom. Tento poklop zvyčajne poskytuje ľahký prístup pre údržbu a odčítanie spotreby vody, pričom jeho pevná konštrukcia zabezpečuje bezpečnosť a odolnosť voči poveternostným podmienkam. V KAMAL-BET vyrábame betónové poklopy na šachtu na mieru, ktoré prispôsobujeme vašim konkrétnym požiadavkám.

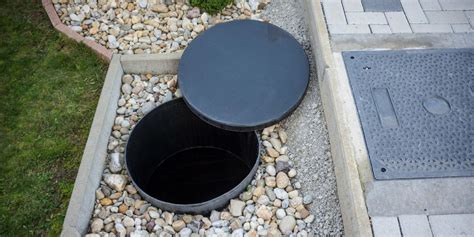

Betónový poklop na šachtu môže mať rôzne tvary, najčastejšie kruhový alebo štvorcový:

• Kruhový poklop je veľmi bežný, pretože tento tvar lepšie rozkladá tlak a je odolnejší voči prepadnutiu do šachty. Ľahšie sa aj usadí na šachtu a nehrozí mu „zaseknutie“ pri otáčaní, čo je dôležité pri otváraní a uzatváraní.
• Štvorcový poklop sa používa najmä tam, kde je požiadavka na jednoduchšiu inštaláciu alebo estetické dôvody. Štvorcové poklopy sú vhodné pre šachty s rovným okrajom, kde je potrebné pevné osadenie na obdĺžnikový alebo štvorcový otvor.

Či už potrebujete poklop na šachtu 60×60, poklop na šachtu 700×700 cm, alebo väčších rozmerov, spoľahnite sa na našu výrobu. Oba tvary sú odolné a pevné, pričom výber závisí od typu šachty, požadovanej funkcie a estetiky daného priestoru. Ak hľadáte kvalitné a odolné riešenie pre zakrytie šácht, naše betónové poklopy sú ideálnou voľbou.

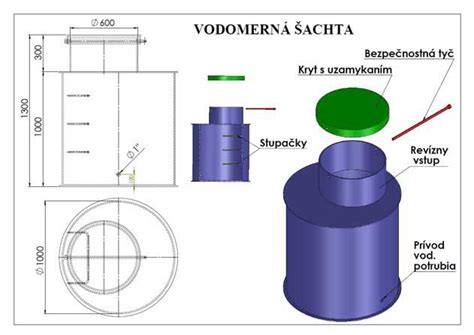

Betónový Nadstavec pre Vodomernú Šachtu

V prípade nutnosti osadenia nádrže alebo vodomernej šachty hlbšie ako je základná výška revízneho vstupu (komína) sa výška predĺži nadstavcom revízneho vstupu. Nadstavec je univerzálny pre všetky NAŠE nádrže a vodomerné šachty. Osadenie nadstavca je zabezpečené osadením na lemové zúženie zasunutím na revízny vstup.

Je však dôležité si uvedomiť, že nadstavec nemusí byť zhodný s nadstavcami iných výrobcov a nemusí sedieť ani na šachty a nádrže od iných výrobcov. Ak potrebujete predĺženie pre šachtu, ktorá nepochádza od konkrétneho výrobcu, je nevyhnutné presne zmerať hrdlo šachty.

Napríklad, ak máte betónovú šachtu s hrdlom vonkajšieho priemeru 600 mm a potrebujete predĺženie, je kľúčové zistiť, či ponúkaný nadstavec na takýto priemer nasadíte. Pre istotu, že dostanete správny nadstavec, odporúča sa zmerať krajčírskym metrom celkový obvod z vonkajšej strany časti, na ktorú chcete nadstavec nasadiť. Štandardne vyrábame predĺženia, ktoré máme v ponuke, s celkovou čistou výškou nadstavca 300 mm, pričom lem je naviac.

POZOR! Pri zvýšení hĺbky zvyšujete aj násyp na nádrži či vodomernej šachte, preto dbajte na to, aby ste nádrž nadmerným násypom nepreťažili.

Montáž a Inštalácia Betónovej Vodomernej Šachty

Úspešná inštalácia betónovej vodomernej šachty začína dôkladnou prípravou a pokračuje precíznymi krokmi.

Dôkladná Príprava

• Výber správneho miesta: Pre betónovú vodomernú šachtu je výber miesta kľúčový pre jej efektívnu funkciu a dlhú životnosť. Miesto by malo umožniť jednoduchý prístup pre údržbu a opravy a zároveň spĺňať technické požiadavky, ako je vzdialenosť od ostatnej infraštruktúry a správne odvodnenie.
• Plánovanie a návrh: Betónové vodomerné šachty si vyžadujú vytvorenie detailného plánu, ktorý určí ich veľkosť, umiestnenie a potrebné pripojenia. Je nevyhnutné zohľadniť technické špecifikácie, ako sú hĺbka a šírka výkopu, umiestnenie vstupov a výstupov a napojenie na vodovodné potrubia.
• Získanie potrebných povolení: Pred inštaláciou betónovej vodomernej šachty je nevyhnutné získať všetky potrebné povolenia a regulačné dokumenty. Môže to zahŕňať stavebné povolenie, povolenie od miestnych vodohospodárskych orgánov alebo iné špecifické licencie, ktoré sa líšia podľa lokality.

Postup Inštalácie

Po príprave nasleduje samotná inštalácia šachty do vopred zhotoveného výkopu. Montáž vodomerovej šachty sa podľa konkrétnych základových pomerov môže realizovať buď do betónového lôžka 150/150mm pod stenami šachty, alebo do štrkového lôžka hrúbky 150mm.

1. Výkopové práce: Zahŕňajú odstránenie zeminy na základe špecifikácií návrhu, aby sa vytvoril priestor pre betónovú vodomernú šachtu. Výkop stavebnej jamy by mal byť väčší o cca 40 cm ako je priemer nádrže, aby bola možná manipulácia s nádržou pri osádzaní. Je dôležité, aby bol výkop dostatočne hlboký a široký, s rovnými stenami a stabilným dnom, aby šachta mohla byť správne umiestnená a zabezpečená.

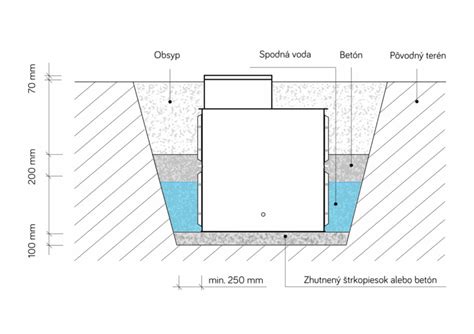

2. Príprava základov: Zahŕňa úpravu a spevnenie dna výkopu, aby bolo zabezpečené stabilné a rovné podložie pre betónovú vodomernú šachtu. Dno výkopu sa pripraví ako zhutnený štrkový podklad minimálnej hrúbky 20 cm, ideálne frakcie 4/8, ktorý nesmie obsahovať kamenivo ani iné ostré predmety. V prípade výskytu spodnej vody je potrebné na dne výkopu vybudovať betónovú dosku s hrúbkou 20 cm (napr. betón triedy B10) a šachtu cez oká ukotviť do tejto dosky. V takomto prípade sa odporúča vodomernú šachtu kompletne obetónovať.
3. Inštalácia šachty: Štyri stenové betónové prefabrikáty sa osadia na dno výkopu, šachta bude mať pôdorys štvorca. Na uložený prvý pár dielcov je znova uložený ďalší pár dielcov, pričom sa stenové betónové prefabrikáty ukladajú buď na sucho, alebo do maltového lôžka. Potom sa ručne s minimálnym počtom pracovníkov skladajú jednotlivé stenové betónové dielce do požadovanej výšky pre osadenie stropného jednodielneho betónového prefabrikátu s otvorom. Inštalácia zahŕňa precízne umiestnenie betónovej vodomernej šachty do pripraveného výkopu, pričom je dôležité zabezpečiť, aby bola správne zarovnaná a stabilná. Je potrebné overiť, že všetky vstupy a pripojenia sú umiestnené podľa návrhu a že šachta sedí na rovnej a spevnenej základni. Predstavuje alternatívne riešenie šachty tak, že bude mať pôdorys obdĺžnika. V tomto prípade majú stenové betónové prefabrikáty rôznu dĺžku. Postup montáže šachty zostáva rovnaký, pričom dlhšie a kratšie diely sa osádzajú rovnobežne na strany oproti sebe.
4. Pripojenie a utesnenie: Zahŕňa inštaláciu všetkých potrebných potrubí a zariadení do betónovej vodomernej šachty, pričom je dôležité dôkladne utesniť všetky spoje, aby sa predišlo únikom vody. Použite kvalitné tesniace materiály a skontrolujte, že všetky pripojenia sú správne a pevne zabezpečené. Prechody hadíc z PE cez komoru šachty sú urobené cez tesnenie.
5. Zasypanie a spevnenie: Keďže výkop má väčšie rozmery ako vodomerová šachta, každý pás uložených stenových dielcov sa z vonkajšej strany prisýpa zeminou a tá sa následné zhutní, týmto sa zabráni nežiadúcim posunom už uložených dielcov. Takto sa na seba ukladajú stenové dielce až do výšky okolitého terénu. Obsyp začíname pieskom do prekrytia hadíc. Ďalšie vrstvy okolo šachty treba rovnomerne zhutňovať zeminou (jedna vrstva cca 20 cm), ideálne vlastnou váhou. Zahŕňa starostlivé naplnenie priestoru okolo betónovej vodomernej šachty kvalitnou zeminou alebo štrkom a jej postupné spevňovanie. Je dôležité, aby bol materiál rovnomerne rozložený a dôkladne spevnený, čím sa zabezpečí stabilita šachty a prevencia jej posunu alebo klesania. V prípade potreby zabezpečenia prejazdnosti (napr. pri betónových šachtách), je nevyhnutné šachtu rovnomerným obetónovaním.
6. Kontrola a údržba: Zahŕňajú pravidelnú inšpekciu betónovej vodomernej šachty, aby sa zabezpečilo, že všetky komponenty fungujú správne a že nedochádza k únikom alebo iným problémom. Po osadení posledného páru stenových dielcov sa získa horná plocha v rovine na osadenie stropného betónového prefabrikátu s otvorom, ktorý je prekrytý štvorcovým ľahkým poklopom napríklad z ryhovaného plechu hrúbky 8mm.

Rozmery Betónových Vodomerných Šácht a Nadstavcov

Rozmery vodomerných šácht sa líšia v závislosti od ich typu, výrobcu a účelu použitia. Je dôležité vybrať šachtu s dostatočnými rozmermi pre pohodlnú inštaláciu, obsluhu a prípadné umiestnenie viacerých vodomerov. Pri otázke na celkovú maximálnu výšku šachty, čiže úplne odspodu po vrchol vrchnáka a šírku, je potrebné zohľadniť konkrétny model a jeho komponenty, vrátane prípadných nadstavcov.

Príklady rozmerov betónových šácht:

Doplňujúce Komponenty a Dôležité Aspekty

Tepelná Izolácia

Každá vodomerná šachta musí byť dobre tepelne izolovaná, aby sa zabránilo premrznutiu vodovodného potrubia v jej blízkosti a zamrznutiu vody vo vodomere. Toto je obzvlášť dôležité v klimatických podmienkach s nízkymi zimnými teplotami.

Iné Možnosti Použitia

Hoci primárnym účelom vodomernej šachty je umiestnenie vodomeru, niektoré typy s väčšími rozmermi môžu slúžiť aj na iné účely. Napríklad, vodomerná šachta s rozmermi 1400x1200x1800 mm alebo 1400x1000x1800 mm s hrúbkou steny 200 mm môže byť použitá aj ako most - priepusť. Vytváranie mostov a regulácia potokov s potokovou priepusťou je tiež jednou z možností, pričom výrobok je možné prispôsobiť požadovanej záťaži.

Špecifické Požiadavky a Certifikácia

Pri výbere vodomernej šachty je dôležité informovať sa u správcu vodovodov a kanalizácií o ich preferenciách a požiadavkách. Niektoré vodárenské spoločnosti, ako napríklad Trnavská Vodárenská spoločnosť, uprednostňujú určité typy poklopov, napríklad ľahšie kovové. Všetky produkty by mali byť vyrábané v súlade s platnými normami. Vodotesná vodomerná šachta 1600x1000 s certifikátom je príkladom produktu, ktorý spĺňa prísne kvalitatívne požiadavky. Niektoré produkty môžu byť chránené Úradom Priemyselného vlastníctva SR.
