Betónová výstuž, ľudovo nazývaná „roxor“, je oceľ zalievaná do betónu, ktorá zabezpečuje pevnosť v ťahu a odolnosť proti praskaniu.
Prečo je betonárska výstuž nevyhnutná?
Betón má vysokú pevnosť v tlaku, ale v ťahu je jeho odolnosť minimálna. Bez výstuže by sa pri ohybe rýchlo praskal. Oceľová výstuž tento problém rieši - preberá ťahové napätia, rozkladá sily a spolu s betónom vytvára trvácny celok.
Vďaka železobetónu vznikajú mosty s veľkými rozpätím, pevné stropy aj základové dosky, ktoré bez problémov unesú celé budovy. Ďalšou výhodou je, že betón aj oceľ majú podobnú teplotnú rozťažnosť, a preto pri zmenách počasia pracujú spoločne, bez nadmerného namáhania spojov. Výstuž tak nielen zaisťuje stabilitu, ale aj predlžuje životnosť celej stavby. Správne navrhnutý a zrealizovaný železobetón vydrží desiatky rokov bez väčších opráv a odolá extrémnym podmienkam - od mrazov až po letné horúčavy.
Označenie a triedy betonárskej ocele
Betonárska oceľ sa nevyrába len v jednom univerzálnom prevedení. Podľa slovenskej normy STN 42 0139 sa rozlišuje viacero tried podľa ťažnosti, teda schopnosti materiálu odolávať ohybu a deformáciám. Práve táto vlastnosť určuje, či sa oceľ hodí skôr do plošných konštrukcií, do nosných vencov alebo do špeciálnych prvkov s vysokými nárokmi na pružnosť a pevnosť.
Tabuľka tried betonárskej ocele podľa STN 42 0139
| Trieda | Označenie | Vlastnosti | Použitie |
|---|---|---|---|
| A | B500A | Normálna ťažnosť | KARI siete, plošné konštrukcie |
| B | B500B | Vysoká ťažnosť, vhodná na ohýbanie | Tyče, prúty do základov a vencov |
| C | B500C | Veľmi vysoká ťažnosť | Špeciálne konštrukcie |
Typy betonárskej výstuže
Betonárska výstuž sa dodáva v rôznych formách, z ktorých každá má špecifické uplatnenie v stavebníctve:
- Tyčová výstuž: Ide o klasické rebrované prúty s priemerom 6 až 32 mm, najčastejšie v triede B500B. Používajú sa do základov, vencov aj nosných konštrukcií a tvoria „kostru“ väčšiny železobetónových prvkov.
- KARI siete: Sú to zvárané siete z oceľových drôtov, najčastejšie triedy B500A. Ideálne sú pre podlahové dosky, potery alebo základové dosky, kde rozkladajú zaťaženie a bránia vzniku prasklín.
- Strmene: Tieto uzavreté obdĺžnikové či štvorcové prvky zaisťujú správne držanie pozdĺžnych prútov. Prenášajú šmykové napätia a bránia rozovretiu konštrukcie, napríklad v pilieroch a stĺpoch.

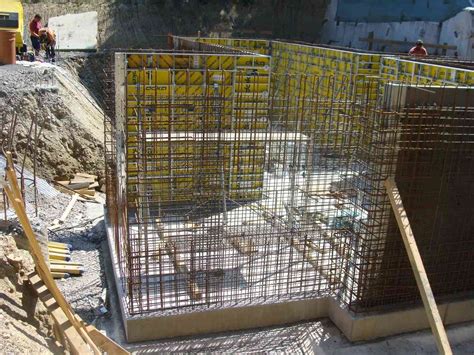

- Rámová výstuž: Predstavuje hotové armokoše zložené z tyčí a strmeňov. Používajú sa tam, kde je potrebný pevný a presne pripravený základ - napríklad do monolitických základov, nosníkov alebo stĺpov - a šetria čas na stavbe.

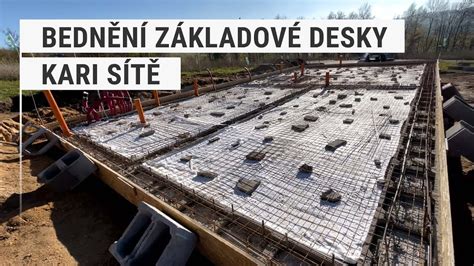

KARI siete: Rozmery a využitie
KARI siete sú obľúbeným typom betonárskej výstuže, pretože urýchľujú prácu a zaisťujú rovnomernú pevnosť konštrukcie. Namiesto viazania jednotlivých prútov sa používa hotová zváraná sieť, ktorú stačí položiť na podklad. Najčastejšie nachádzajú využitie v základových doskách, podlahách, poteroch a stropoch, kde pomáhajú prenášať zaťaženie a zabraňujú vzniku prasklín. Vyrábajú sa v rôznych veľkostiach ôk a priemeroch drôtov, takže možno zvoliť variant pre ľahké aj náročnejšie konštrukcie.
Tabuľka rozmerov a využitia KARI sietí
| Označenie | Priemer drôtu | Rozmer ôk |
|---|---|---|
| KA 16 | 4 mm | 100 × 100 mm |
| KD 37 | 5 mm | 150 × 150 mm |
| KY 50 | 8 mm | 150 × 150 mm |
Správne použitie betonárskej výstuže a prevencia korózie
Správne použitie betonárskej výstuže rozhoduje o životnosti celej stavby. Nestačí len vložiť prúty do betónu - kľúčové je riadiť sa projektovou dokumentáciou a statickým výpočtom, ktoré určujú množstvo aj rozmiestnenie ocele. Rovnako dôležité je dodržať minimálne krytie betónu, pretože práve vrstva betónu chráni výstuž pred vlhkosťou a koróziou. Výstuž nikdy nesmie ležať priamo na zemi - používajú sa dištančné podložky, ktoré zabezpečia správnu polohu prútov v konštrukcii.
Nepodceňujte strmene. Tieto nenápadné prvky prenášajú šmykové napätia a držia pozdĺžne tyče pohromade, takže práve vďaka nim vydržia stropy, vence či základy zaťaženie bez prasklín.
Korózia betonárskej výstuže a ako jej predchádzať
Najväčším nepriateľom betonárskej výstuže je korózia. Ak sa oceľ dostane do kontaktu s vlhkosťou a kyslíkom, začne hrdzavieť. Následkom toho sa objem ocele zväčšuje a v betóne vzniká tlak, ktorý spôsobuje praskliny a odlamovanie krycej vrstvy. To môže ohroziť stabilitu celej konštrukcie.
Účinná prevencia korózie je kľúčová pre dlhú životnosť železobetónových konštrukcií. Medzi hlavné preventívne opatrenia patria:
- Krytie betónom: Správna hrúbka betónu nad výstužou chráni oceľ pred vlhkosťou a agresívnymi látkami.
- Kvalita betónu: Vyššia trieda betónu s menšou priepustnosťou obmedzuje prenikanie vody a solí.
- Dištančné podložky: Zabraňujú tomu, aby výstuž ležala priamo na zemi, kde by bola vystavená vlhkosti.
- Antikorózne nátery alebo galvanizácia: Pri špeciálnych konštrukciách možno použiť povrchovú ochranu výstuže.
Oceľ ako základný stavebný materiál
Oceľ je zliatina železa, uhlíka a ďalších legujúcich prvkov. Je základným materiálom vo väčšine druhov odvetví a patrí medzi najpredávanejší a najbežnejší materiál. Používa sa na výrobu bežného hutníckeho materiálu.
Oceľ rozdeľujeme podľa stupňa legovania na:
- Legované ocele: Legovanie je proces, pri ktorom sa do ocele pridávajú iné prvky či kovy, vďaka ktorým dôjde k zmene vlastností a kvality materiálu. Obsah legujúcich prvkov je v tomto prípade nižší ako 5%. Tieto ocele majú podobné vlastnosti ako ocele nelegované a sú vhodné na tepelné spracovanie, ktoré ovplyvňuje mechanické schopnosti. So stúpajúcim obsahom uhlíka stúpa aj tvrdosť po kalení - a to až do obsahu 0,85 hm. % C. S vyšším obsahom uhlíka sa tvrdosť už nezvyšuje, ale obsah uhlíka má vplyv na pevnosť ocele.
- Vysoko legované ocele: Obsah legujúcich prvkov je vyšší ako 5%. Patria sem nehrdzavejúce ocele (nerezy), žiaruvzdorné a žiarupevné druhy ocele. Sú veľmi drahé.
- Nelegované (uhlíkové) ocele: Obsah legujúcich prvkov je obvykle nižší ako 2%.
Medzi bežne používané konštrukčné ocele, ktoré sú relevantné pre široké spektrum stavebných a strojných aplikácií, patria napríklad:
- Akosť ČSN 11373 (Oceľ S235 JRG 1, Fe360B): Neušľachtilá konštrukčná oceľ obvyklej akosti vhodná na zváranie. Používa sa na súčasti konštrukcií a strojov menších hrúbok, aj tavne zvárané, namáhané staticky aj mierne dynamicky.
- Akosť ČSN 11523 (Oceľ S355J2G3, St 52-3 U, Fe 510): Patrí medzi najbežnejšie používané konštrukčné ocele s minimálnou medzou klzu 355 MPa a zaručenou zvariteľnosťou. Je určená pre nenáročné oceľové konštrukcie mostov, hál, časti koľajových a motorových vozidiel atď.
Betonárska výstuž ako neoddeliteľná súčasť moderného stavebníctva
Betonárska výstuž je neoddeliteľnou súčasťou moderného stavebníctva. Bez nej by železobetónové stavby nemohli existovať. Či už ide o základovú dosku rodinného domu, most alebo výškovú budovu, vždy je kľúčové použiť správny typ výstuže a dôsledne dodržať projektovú dokumentáciu, aby sa zabezpečila maximálna pevnosť a dlhovekosť konštrukcie.
