Betón s Rozptýlenou Výstužou: Inovácie a Využitie vo Stavebníctve

V stavebníctve neustále narastá trend používania betónu s rozptýlenou výstužou, známeho aj ako vláknobetón. Ide o moderný kompozitný materiál, ktorý si získava pozornosť vďaka širokému uplatneniu v projekcii a realizáciách, najmä v priemyselných stavbách. Jeho popularita pramení z výrazného zlepšenia mechanických vlastností betónu a zrýchlenia konštrukčných procesov.

Čo je to vláknobetón?

Vláknobetón je kompozitný materiál s cementovou matricou doplnenou o rovnomerné rozptýlené vlákna, ktoré spevňujú štruktúru cementovej hmoty. Tento materiál sa vyznačuje konštantnými vlastnosťami vo všetkých smeroch. Vlákna výrazne vylepšujú vlastnosti finálneho produktu, pričom najrozšírenejšou formou je betón vystužený oceľovými vláknami, často nazývaný drôtkobetón.

Použitie vlákien do betónu má dlhú históriu. Už Babylončania tvorili vláknitý kompozit tým, že primiešavali prírodné vlákna ako slamu či konské vlasy do ílu, z ktorého vyrábali tehly a omietky, za účelom zníženia krehkosti. Neskôr sa uplatnil kedysi obľúbený azbestocement (eternit) či sklovláknocement. Dnes je betón obohacovaný o oceľové vlákna aj ďalšie materiály - čadičové vlákna a polymérne mikro- či makrovlákna. Zrejmá je tiež snaha o uplatnenie vlákien prírodného pôvodu.

Kľúčové vlastnosti a výhody vláknobetónu

Vlákna zlepšujú mechanické vlastnosti betónu, ako je napríklad pevnosť betónu v tahu či odolnosť proti obrusu. Zároveň znižujú rozvoj trhlín pri procese tvrdnutia a umožňujú zmenšiť šírku trhlín vo ztvrdnutom betóne. Syntetické vlákna sú v poslednej dobe používané pre zvýšenie odolnosti betonovej konštrukcie proti požiaru. Na rozdiel od bežného železobetónu, ktorý môže ľahko prasknúť, je vláknobetón obvykle odolnejší aj pri tlmení nárazov (bez prasklín). Vláknami obohatený betón, v medzinárodnej terminológii často označovaný skratkou FRC (Fibre Reinforced Concrete), prináša znížené náklady na údržbu a dlhšiu životnosť. Ide o dôsledok vylepšených vlastností, najmä obmedzenie vzniku trhlín pri ťahovom namáhaní, väčšiu tuhosť či vyššiu požiarnu odolnosť.

Konkrétne vlastnosti kompozitu sa odvíjajú od objemového podielu vlákien, ich tvaru a veľkosti, typu materiálu, ktorým sú vlákna tvorené, či ich aplikovaného množstva (obvykle 0,1-3% v celkovom objeme). Aby vlákna v statickej oblasti čiastočne alebo plne nahrádzali tradičnú prútovú a sieťovú výstuž, je potrebné vychádzať z materiálových charakteristík ocele, ktorú nahrádzajú. Druhou zásadnou oblasťou použitia vlákien je oblasť zameraná na celistvosť a trvanlivosť konštrukcie, kde má svoje opodstatnenie vystužovanie rozptýlenou výstužou za použitia syntetických, polymérových vlákien, ktorých nespornou výhodou je zvýšenie húževnatosti betónu.

Typy vlákien a ich špecifické prínosy

V súčasnej dobe je na trhu dostupných viacero modifikácií vlákien s rôznym vplyvom na vlastnosti priemyselnej podlahy a iných konštrukcií:

• Oceľové vlákna: Najrozšírenejšia forma vláknobetónu, zlepšujú pevnosť v ťahu a odolnosť proti obrusu. Často sa využívajú do veľkých priemyselných podláh s vysokým zaťažením.
• Syntetické/Polymérové vlákna (napr. mikropolypropylénové): Zvyšujú húževnatosť betónu a odolnosť proti požiaru a mrazu. Nachádzajú uplatnenie v stavebných prvkoch, ktoré musia byť odolné proti rázu, napríklad pri výrobe segmentov ostenia tunelov.
• Sklené vlákna: Používajú sa hlavne na fasádach budov, v interiéroch a ako materiál pre výrobu akustických panelov.
• Čadičové, uhlíkové či kompozitné vlákna: Rozširujú možnosti aplikácie a zlepšujú špecifické vlastnosti betónu.

Požiadavky na betónovú zmes s rozptýlenou výstužou

Pre zabezpečenie požadovaných vlastností vláknobetónu je kľúčové dodržať prísne požiadavky na jeho zloženie a spracovanie. Predpokladom je rovnomerné rozptýlenie vlákien vo vláknobetónovej zmesi a ich dobré obalenie cementovou maltou.

Certifikácia a zloženie

Betónová zmes na výrobu betónu s rozptýlenou výstužou musí byť certifikovaná podľa STN EN 206-1:2002 Betón. Časť 1: Špecifikácia, vlastnosti, výroba a zhoda. Drátkobetón musí spĺňať všetky požiadavky na betón podľa ČSN EN 206-1. Svoje vlastnosti musí preukázať v testoch platných aj pre bežný betón, a to podľa noriem radu ČSN EN 12350 pre zkoušanie čerstvého betónu a radu ČSN EN 12390 pre ztvrdlý betón. Pre ďalšie rozšírenie drátkobetónu vo stavebnej praxi je však potrebné poznať aj ďalšiu vlastnosť, typickú pre vláknobetón - duktilitu. Táto vlastnosť sa zisťuje skúškou pevnosti betónu v tahu za ohybu. Výsledkom je graf závislosti prihybu na veľkosti zaťažovacej sily pred vznikom makrotrhliny a po ňom.

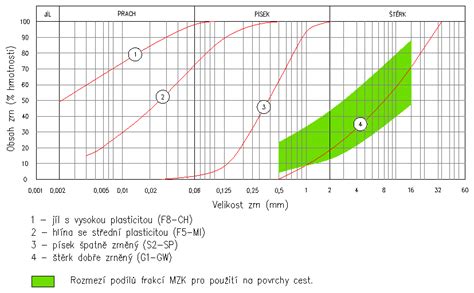

Odporúča sa dodržať vhodnú krivku zrnitosti z prírodne ťaženého kameniva (závisí od typu vlákna), ktorá by mala spĺňať túto skladbu:

• frakcia 0 až 4 mm - 46 %
• frakcia 4 až 8 mm - 14 %
• frakcia 8 až 16 mm - 40 %

Dolomitické kamenivo je náchylné na vytváranie zhlukov a môže spôsobiť vytŕčanie drôtikov z povrchu betónu, preto sa jeho použitie neodporúča. Tento problém možno čiastočne eliminovať zvýšením obsahu jemnej zložky v receptúre betónu na približne 54 %.

Minimálny obsah cementu v betónovej zmesi je 240 kg/m³. Na zaistenie neoddeľovania, resp. nezhlukovania oceľových vlákien počas výroby, dopravy a spracovania treba dodržať vodný súčiniteľ v rozpätí 0,4 až 0,5. Použitie plastifikačných, resp. superplastifikačných prísad upresňuje STN EN 934-2 Prísady do betónu, mált a zálievok. Časť 2: Prísady do betónu. Definície a požiadavky.

Odporúčaná konzistencia betónovej zmesi má triedu S2 - S3 (podľa STN EN 206-1: 2002). Na dosiahnutie čo najlepšej homogenity betónovej zmesi treba minimalizovať čas, ktorý uplynie od výroby zmesi až po jej zapracovanie. Čím je tento čas kratší, tým je homogenita vláknobetónu vystuženého oceľovými vláknami lepšia.

Dávkovanie oceľových vlákien

Typ, množstvo a koncentráciu oceľových vlákien vo vláknobetóne určuje projektant statiky na základe statických požiadaviek na konštrukciu. Pre jednotlivé typy vlákien však výrobca stanovuje ich minimálnu koncentráciu na kubík betónovej zmesi (napr. pri oceľových vláknach 20 kg/m³ betónovej zmesi). Dávkovanie oceľových vlákien sa odporúča súčasne s dávkovaním štrkopiesku z jedného dávkovacieho koša. Rýchlosť dávkovania oceľových vlákien do domiešavača by nemala prekročiť 50 až 60 kg/min. pri maximálnej rýchlosti miešania.

Niektoré oceľové vlákna môžu mať pri vyššej hmotnostnej koncentrácii sklon k vytváraniu zhlukov, tzv. ježkov. Tento efekt sa dá odstrániť použitím rozdružovacieho zariadenia, pomocou plochých vibračných sít alebo kombináciou obidvoch metód. Do betónovej zmesi možno primiešať viac druhov vlákien, napr. z materiálov rôzneho druhu, tvaru, pevnosti, prierezu alebo dĺžky.

Ukladanie a zhutňovanie vláknobetónovej zmesi

Pre betonáž s vláknobetónovou zmesou platia pokyny a zásady uvedené v STN EN 206. Treba však prihliadnuť na odlišnosti, ktoré betónová zmes s vláknami vykazuje.

Pravidlá ukladania

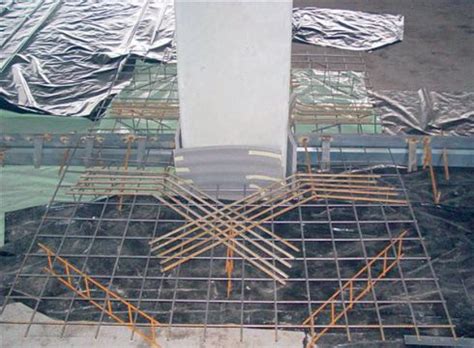

Vláknobetónová zmes sa musí do debnenia voľne vpúšťať a rozhrňovať, aby sa nenarušila jej homogenita. Nesmie sa do debnenia voľne hádzať alebo spúšťať. Vždy treba použiť žľaby, nádoby, resp. zavesené hadice, rovnako ako pri jej čerpaní. Pri ukladaní vláknobetónovej zmesi v miestach, kde je nebezpečenstvo vzniku hniezd (subtílne rozmery, hustá koncentrácia betonárskej výstuže), treba zmes v rizikových miestach konštrukcie prepichovať. Uľahčí sa tak vypĺňanie ťažko prístupných miest. Tiež nie je potrebné dodatočne vystužovať okolo prekážok (stĺpy, otvory, spoje, rohy atď.), kde sa očakáva vznik trhlín.

Drátkobetón je homogénnym materiálom, ktorý znižuje riziko nesprávneho vystuženia či posunutia výstuže pri hutnení. Zlepšuje súdržnosť betónu v detailoch konštrukcie (hrany) a odstraňuje tzv. opadávanie betónu v okrajových častiach. Odstránením alebo čiastočnou redukciou klasickej betonárskej výstuže v konštrukcii buď úplne odpadá, alebo sa značne redukuje požiadavka na dopravu a skladovanie výstuže na stavbe a vykonávanie armovacích prác. Príprava základovej dosky na betonáž s využitím novej technológie je rovnaká ako pri použití bežného betónu a oceľovej výstuže (minimálna doporučená hrúbka betónu u výrobku STEELCRETE® je 15 cm).

Metódy hutnenia

Vláknobetónová zmes sa odporúča hutniť vonkajšou vibráciou (príložné vibrátory, vibračné stoly a pod.) tak, aby sa zaistila dostatočná hutnosť čerstvého vláknobetónu. Ak tvar konštrukcie nedovoľuje použiť uvedené spôsoby zhutňovania, pripúšťa sa použitie ihlicových ponorných vibrátorov, avšak narušenie štruktúry vláknobetónu musí byť minimálne. Po uložení drátkobetónu do debnenia dosky možno tento hutniť jednoduchým rozvlnením čerstvého betónu, pri ktorom dôjde zároveň k rozliatiu jeho povrchu do dokonalej roviny. Vhodná teplota liatia vláknobetónovej zmesi je 10 až 30 °C. Aj pri tejto metóde treba dbať na to, aby nedochádzalo k separácii, t. j. oddeleniu oceľových vlákien od zmesi napr. pri zachytení o prekážku alebo pri segregácii (sadanie oceľových vlákien ku dnu debnenia, resp. podkladu pri hutnení vláknobetónovej zmesi). Nástrek sa odporúča realizovať mokrým spôsobom.

Aplikácie a výhody v stavebníctve

Vláknobetón nachádza široké uplatnenie v rôznych typoch konštrukcií vďaka svojim vylepšeným vlastnostiam. Napríklad Českomoravský beton, a. s., vyvinul nový typ drátkobetónu s označením STEELCRETE®, so zaručenými mechanickými vlastnosťami, vyrábaný na centrálnych betonárňach za nepretržitej kontroly výrobného procesu. Na stavbu je dodávaný autodomíchávačmi a do konštrukcie je ukladaný priamo alebo pomocou čerpadiel či žeriavom a bádiemi.

Kde sa vláknobetón uplatňuje?

• Základové dosky: Tento typ betónu je vhodný predovšetkým pre konštrukcie základových dosiek, kde môže úplne nahradiť klasickú výstuž. Výhodou je, že potrebné množstvo drôtikov na jeden meter kubický betonovej zmesi sa stanoví rovnako ako u klasickej výstuže - podľa požadovaného zaťaženia.
• Steny podzemných podlaží: V kombinácii s klasickou výstužou je drátkobetón vhodný pre realizáciu stien podzemných podlaží budov (napríklad pri použití tzv. technológie bielej vane). V takom prípade prispieva k redukcii klasickej výstuže a redukuje šírku možných trhlín v konštrukcii, čo sa prejaví v požadovaných hodnotách vodotesnosti konštrukcie.
• Vysoko namáhané konštrukcie: Jeho kombinácia s klasickou výstužou je vhodná aj v ďalších stavebných konštrukciách, ako sú steny, stropy alebo stĺpy, vyžadujúcich vyšší stupeň vystuženia.
• Priemyselné podlahy: Betón obohatený o oceľové drôtiky je často využívaný do veľkých priemyselných podláh s vysokým zaťažením.

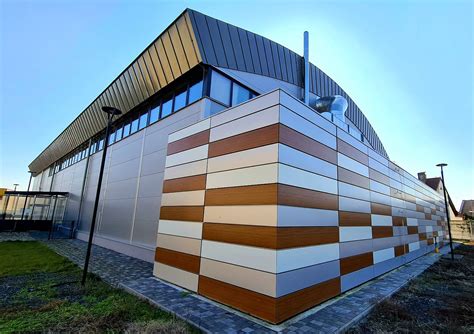

• Architektonické prvky: Z vláknobetónu sa vyrábajú nielen dekoratívne interiérové a exteriérové architektonické prvky ako fasádne dosky a iné prefabrikáty. Sklovláknobetón je možné vidieť hlavne na fasádach budov, v interiéroch, ale aj ako materiál pre výrobu akustických panelov.
• Špeciálne konštrukcie: Uplatňuje sa aj v základových doskách či parkovacích plochách a využíva sa napríklad do nosníkov, väzníkov či strešných prvkov. Polypropylénový vláknobetón sa uplatňuje v stavebných prvkoch, ktoré musia byť odolné proti rázu - napríklad pri výrobe segmentov ostenia tunelov, kde napomáhajú zvýšiť požiarnu odolnosť a mrazuvzdornosť.
• Infraštruktúra a reštaurovanie: Časté je tiež využitie vláknobetónu ako obkladu ciest, mostov či pristávacích dráh, ale uplatní sa aj pri reštaurovaní pamiatok.

Príkladom uplatnenia je mohutný objekt Múzea sinchajskej revolúcie v čínskom Wu-chane, obložený 30 000 m² červeného fotokatalytického sklovláknobetónu. Aj na oceňovanú administratívnu budovu Main Point Karlín v Prahe boli použité fasádne prvky z vytlačovaného, lisovaného a ohýbaného sklovláknobetónu.

Vysokohodnotné betóny s rozptýlenou výstužou

Medzi betóny s rozptýlenou výstužou sú správne radené aj vysokohodnotné betóny s ultra vysokou pevnosťou (UHPC - Ultra High Performance Concrete) a duktílne betóny. Výskumníkov motivuje k ďalšiemu vývoju, okrem iného, túžba vytvoriť z betónu skôr nemysliteľné tvary či tenkostenné prvky, ktorých produkciu štandardný železobetón nedovoľuje. Pre vytvorenie architektonických diel s tzv. tenkými škrupinami je totiž potrebné, aby bol betón pružný, odolával zaťaženiu ťahom, bol trvanlivejší a rezistentný voči vzniku trhlín.

Ultra High Performance Concrete (UHPC)

UHPC predstavuje cementové kompozity vyznačujúce sa vysokým obsahom cementu, malou frakciou kameniva (spravidla v množstve jednotiek milimetrov), extrémne nízkym vodným súčiniteľom (okolo hodnoty 0,2) a všesmernou rozptýlenou vláknitou výstužou (najčastejšie oceľovou). Tento moderný materiál disponuje veľmi vysokou pevnosťou v tlaku (nad 150 MPa), v ťahu (zvyčajne cez 25 MPa) aj za ohybu, ďalej vysokým modulom pružnosti, odolnosťou proti obrusu, pri aplikácii značnou tekutosťou a takisto dlhou trvanlivosťou.

To potom umožňuje zmenšiť prierezy konštrukcií a znížiť ich hmotnosť. Ide teda o ideálny materiál pre architektov, s ktorým možno navrhovať subtílne nevystužené, vzhľadovo stabilné a pritom tuhé konštrukcie. Náklady na výrobu UHPC sú vyššie ako u bežného betónu, trvanlivosť konštrukcií (údajne viac ako 200 rokov) ich však opodstatňuje. Zatiaľ nachádza uplatnenie najmä pri nosných konštrukciách mostov a lávok, pri sanáciách starších betónových konštrukcií alebo napríklad v podobe tenkých fasádnych prvkov.

Príklady aplikácie UHPC v praxi:

• Mostovka pre lávku cez Labe v Čelákoviciach (2014): Jednou z prvých bola v roku 2014 mostovka pre lávku pre pešiu zónu cez rieku Labe v Čelákoviciach. Išlo o nosník tvaru TT z UHPC s hmotnosťou asi 10 ton. Pre dlhodobé sledovanie konštrukcie bol osadený odporovými tenzometrami, ktoré zachytia prípadné deformácie. Na stavbu bolo dodaných celkom 190 m³ tohto betónu. Lávka cez Labe v Čelákoviciach disponuje mostovkou z UHPC.
• Lávka cez Dřetovický potok vo Vrapiciach pri Kladne (2018): V roku 2018 došlo k osadeniu UHPC lávky cez Dřetovický potok vo Vrapiciach pri Kladne. Ide o experimentálnu prefabrikovanú konštrukciu s rozptýlenou vláknitou výstužou, avšak celkom bez konvenčnej armatúry. Po statickej a technologickej stránke sa o návrh postarali vedci z Kloknerovho ústavu ČVUT. Konštrukcia experimentálnej lávky vo Vrapiciach pri Kladne je tvorená UHPC betónom bez konvenčnej výstuže.
• Lávka cez rieku Lubinu v Příbore: UHPC tvorí tiež nosnú konštrukciu lávky cez rieku Lubinu v meste Příbor. Nosná konštrukcia je uložená na masívnej železobetónovej spodnej stavbe. Betónová hmota obsahuje rozptýlené oceľové drôtiky a disponuje pevnosťou v tlaku až 130 MPa a pevnosťou v ťahu za ohybu v hranoloch minimálne 15 MPa. Konštrukčným materiálom lávky cez rieku Lubinu v Příbore bol UHPC. Prostý nosník o rozpätí 35 metrov je vytvorený zopnutím piatich dvojkomorových segmentov. Konštrukcia má unikátny štíhlostný pomer výšky k dĺžke 1 : 44 a je prvá svojho druhu na českom území.
• Fasáda Galérie Nadácie Louisa Vuittona: Pozostáva z 19 tisíc unikátnych prefabrikátov z bieleho UHPC betónu.

Tabuľka 1: Porovnanie kľúčových vlastností UHPC a bežného betónu

Duktílny alebo ohybný betón (ECC - Engineered Cementitious Composite)

V posledných rokoch je hojne skloňovaný tiež termín duktílny alebo ohybný betón (medzinárodná skratka ECC - Engineered Cementitious Composite). Vystužený je asi dvoma percentami sekaných polyvinylalkoholových vlákien, ktoré disponujú vysokou pružnosťou a vyrábaný je bez použitia hrubého kameniva. Mikrovlákna sa správajú ako väzy, ktoré dodávajú betónu pevnosť. Tento kompozit údajne disponuje 300- až 500-krát väčšou pevnosťou v ťahu než štandardný betón a je tiež schopný absorbovať veľké množstvo energie bez vzniku porúch.

Budúcnosť a udržateľnosť vláknobetónu

Vláknobetóny aj UHPC prinášajú všeobecné zníženie hmotnosti konštrukcií pri súčasnom zvýšení ich odolnosti voči mechanickým, ale aj klimatickým vplyvom. To vedie k návrhu skôr nemysliteľných betónových štruktúr, ktoré sú zaujímavé ako z estetického hľadiska, tak predovšetkým z pohľadu ich trvanlivosti. Navyše zrýchľujú proces výstavby, znižujú celkovú spotrebu materiálu aj vynaloženú energiu a vyžadujú len minimálnu údržbu. V rámci všeobecnej snahy o udržateľnosť je v stavebníctve kladený veľký dôraz na maximálne využitie prírodných zdrojov a materiály s dlhou životnosťou, ktorých devízou môže byť aj ľahká recyklácia (hliník či polystyrén). Často patria práve k vysoko ekologickým stavebným prvkom. Podporujme nielen vývoj technológií, ktoré sú prívetivé k životnému prostrediu, ale inovujme aj to, čo už existuje. Experimentovanie s tak tradičnými materiálmi, ako je betón, prináša zrýchlenie konštrukčných procesov a predovšetkým zvýšenú odolnosť stavieb, ktoré tak slúžia oveľa dlhšie ako kedykoľvek predtým.
