Odhlučnený systém PP potrubia: Komplexné informácie a riešenia pre tichú domácnosť

Odpadové potrubie je popri hlučných susedoch a dopravnej premávke výrazným zdrojom hluku v obytných priestoroch. Hlučnosť kanalizácie je faktor, ktorý v súčasnej dobe výrazne vplýva na predajnú cenu objektu a komfort bývania. Odhlučnené systémy vnútornej domovej kanalizácie sú už v súčasnosti bežným štandardom v nových bytových a rodinných domoch i objektoch občianskej výstavby. Snaha znížiť hlučnosť v našich domoch, bytoch i kanceláriách vychádza zo snahy nielen splniť zdravotne hygienické požiadavky na stavby, ale aj zlepšiť podmienky používania týchto stavieb a zvýšiť pohodlie ich užívateľov.

Obyvatelia bytových domov sú z prvej ruky oboznámení s problémami hluku zo stokového kanála. Hoci neexistuje spôsob, ktorý by mohol úplne zachrániť byt od zvukov prúdiacich kanalizácie, je možné ich znížiť na minimálnu úroveň.

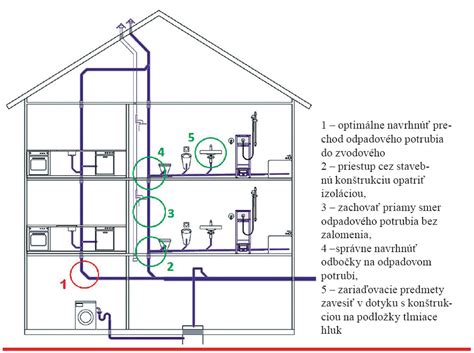

Typy hluku v kanalizácii a ich meranie

Hluk v kanalizácii prichádza v niekoľkých typoch. Rozlišujeme predovšetkým dva hlavné komponenty šírenia zvuku:

• Hluk šíriaci sa vzduchom: Vzniká priamo v potrubí a prenáša sa do priestoru.
• Hluk šíriaci sa konštrukciou potrubia (štrukturálny hluk): Vychádza z rúr a armatúr a tiež zo systému, ktorým je kanalizácia upevnená k stavbe budovy. Prenáša sa z potrubia do konštrukcie budovy prostredníctvom jeho upevnenia, čo vytvára rezonančné vibrácie.

Okrem týchto dvoch hlavných typov je možné identifikovať aj špecifické druhy:

• Šokový hluk: Vyskytuje sa vtedy, keď voda padá a je v kontakte s prvkami odtokového systému. Tento druh zvukov nemožno úplne odstrániť, ale je možné ho znížiť na minimum.
• Vzduchový hluk: Vyskytuje sa dotykom vody so vzduchom vo vnútri potrubia. Tento typ hluku je zriedkavý a jeho intenzita je mierna.
• Infrazvuk: Je absolútne škodlivý a vníma sa pri nízkych frekvenciách (napríklad 7 Hz). Takýto hluk môže človeka nielen rozzúriť alebo zblázniť, ale dokonca aj zabiť, preto je pri výbere zvukovej izolácie pre kanalizáciu dôležité venovať mu osobitnú pozornosť.

Intenzita zvuku a decibelová škála

Intenzita zvuku sa meria v beloch, v praxi sa jeho desiata časť považuje za decibel (dB). Prahová hodnota sluchu je teda 0 dB. Pre lepšiu predstavu:

• Šepkanie alebo nízky hlas: 20 - 30 dB
• Dielňa na kovoobrábanie alebo diaľnica: 70 - 80 dB
• Rockový koncert: 90 - 100 dB
• Vzlietajúce lietadlo: až 120 dB

Keď zvuk dosiahne 130 dB, vznikne bolesť, a pri 140 dB začnú praskať bubienky. Hranica rušivého pôsobenia hluku kanalizácie je stanovená na hodnotu 20 dB. Použitím odhlučneného systému vzniká hluk v rozmedzí (v závislosti od typu) 12 - 17 dB, čo je výrazne pod limitom nepohodlia.

Faktory ovplyvňujúce hlučnosť kanalizácie

Úroveň nepríjemného hluku v kanalizácii ovplyvňuje viacero faktorov:

• Materiál potrubia: Podľa odborníkov vyrábajú plastové výrobky hluk oveľa výraznejší ako liatina. Liatina sa skladá z mikroskopických zŕn, ktoré sa o seba trú a absorbujú hlavný prúd vibrácií. Liatinové potrubia vďaka svojej veľkej hmotnosti a hrúbke steny sú prakticky úplne nehlučné. Plasty však nemajú podobné vlastnosti, preto sa takéto rúry môžu porovnať s hudobným nástrojom, ktorý aktívne prenáša zvuky samotných odtokov a odráža všetky vibrácie spôsobené ich odtokom.
• Hrúbka potrubia: Čím väčšia je hrúbka steny potrubia, tým lepšia je zvuková izolácia a menej hluku z nej vychádza.
• Umiestnenie rúrok: Z hľadiska hlukovej izolácie je najvhodnejšie umiestnenie kanalizácie v medzipriestore mimo areálu. Pri navrhovaní domov je prísne zakázané prejsť potrubím cez vnútornú stenu, povolené sú len priesečníky, ktoré môžu výrazne znížiť úroveň vibrácií. Optimálnym riešením, ktoré umožní zbaviť sa kanalizačného hluku, je umiestnenie stúpačky mimo obytných priestorov.
• Uchytenie a tesnenie: Nedostatočne spoľahlivé upevnenie rúr v strope, rovnako ako tesniace tesnenie, ovplyvňuje počuteľnosť vonkajších zvukov.
• Pevnosť kanalizačného objemu: Závisí priamo od výšky budovy, pretože odpadová voda v stúpačke pri pohybe smerom nadol kontaktuje navzájom aj s rôznymi prvkami drenážneho systému a stenami rúrok, čo vedie k vzniku vibrácií.

Odhlučnené potrubné systémy z PP

V súčasnosti už existujú potrubné systémy, ktoré efektívne tlmia hluk šíriaci sa vzduchom aj konštrukciou. Tiché kanalizačné potrubia sa pomerne nedávno objavili na stavebnom trhu. Majú vyššiu hustotu a hrubšiu stenu, ako aj špeciálne komponenty. Tieto výrobky sú porovnateľné s liatinou z hľadiska zadržiavania zvuku.

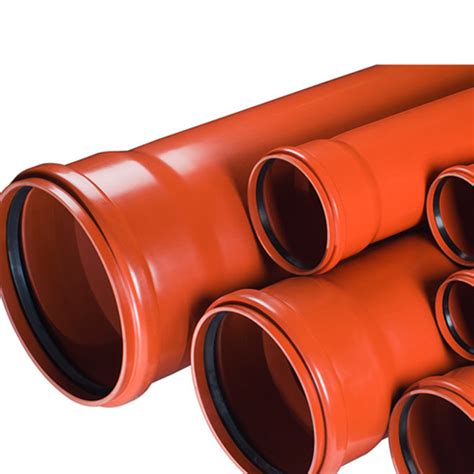

Príkladom sú trojvrstvové rúry, ktoré sú vyrábané najmodernejšími metódami pretlačným lisovaním z modifikovaného polypropylénu (PP). Táto metóda znamená, že odpadová voda tečúca vnútri rúrok prechádza cez tri rôzne vrstvy, ktoré silne obmedzujú šírenie hluku vnútri systému a značne zvyšujú odolnosť voči špecifickému zloženiu a teplote odpadovej vody, rovnako ako voči vonkajším činiteľom.

Konštrukcia takýchto potrubí zahŕňa:

• Vnútorná vrstva: Hladký polypropylén obsahujúci minerálne častice.
• Stredná vrstva: Taktiež vyrobená z polypropylénu s minerálnymi prísadami, ktorá zabezpečuje vysokú pevnosť a pohlcovanie hluku. Iným príkladom je špeciálne riešenie samotného potrubia so zvýšenou hmotnosťou dosiahnutou minerálnym plnivom uprostred rúry.
• Vrchná vrstva: Vysoko pevný polymér, ktorý je taktiež staticky vysoko stabilný.

Absorbovanie zvukových vĺn je možné vďaka výnimočnej materiálovej skladbe hmôt rúrky a sile stien u tvaroviek. Najčastejšie sa ako plnivo používa mikrokalcit, krieda a vápenec, to znamená malé frakcie mletia uhličitanových minerálov. To všetko umožňuje výrazne znížiť zvuky spájania kanalizácie. Takéto rúry nielen zhášajú hluk, ale aj infrazvuk.

Rúrky s hladkými koncami sú bežne spájané pomocou dvojitého hrdla so zdvojeným tesnením s britom. To zaisťuje plávajúce uloženie rúrok a zamedzuje vedenie zvuku. Vďaka pružnému dorazu v stredu tvarovky kompenzuje dilatáciu spôsobenú tepelnou rozťažnosťou priamo v hrdle.

Príklady odhlučnených PP systémov

Uponor Decibel

Uponor Decibel je ucelený systém na sivú a čiernu odpadovú vodu s potrubím a dielmi dostupnými v rozmeroch od 50 do 160 mm. Je vhodný ako pre novostavby, tak aj pre rekonštrukcie. Systém sa skvelo hodí do akusticky náročných budov, vďaka čomu patrí medzi najpokročilejšie vnútorné kanalizačné a odpadové potrubia potlačujúce hluk, vytvorené po rozsiahlom výskume a vývoji.

Jeho bezhlučnosť je zabezpečená viacerými kľúčovými prvkami:

• Vystužený polypropylén s minerálnou tkaninou: Tento materiál prispieva k celkovej pevnosti a tlmeniu.
• Viacvrstvová štruktúra s minerálnou medzivrstvou: Táto konštrukcia tlmí vibrácie, čím zamedzuje šíreniu zvuku vzduchom.
• Vysoká merná hmotnosť: Zvyšuje schopnosť systému pohlcovať zvuk.

Geberit Silent-Pro

Geberit Silent-Pro je hrdlový kanalizačný systém navrhnutý pre vynikajúcu zvukovú izoláciu. Tento systém výrazne znižuje nežiaduci hluk zo susedných kúpeľní a spĺňa všetky príslušné požiadavky na zvukovú izoláciu a protipožiarnu ochranu. Geberit Silent-Pro je ľahší a ľahšie sa prenáša ako liatinové rúry, a vďaka svojim hrdlovým spojom sa aj ľahšie inštaluje.

Prečo si vybrať Geberit Silent-Pro?

• Ticho a pokoj doma: Vysoká zvuková izolácia vďaka vysokej vlastnej hmotnosti a špeciálnej konštrukcii.
• Jednoduchá montáž: Tvarovky a rúry sa jednoducho zasunú do seba bez potreby ďalšieho náradia. Tesnenia sú už mierne premazané pre ľahšiu manipuláciu.
• Priestorovo úsporné riešenia odvodnenia: Geberit Silent-Pro SuperTube ponúka priestorovo úsporné riešenie odvodnenia v bytových domoch.
• Spoľahlivo tesný: Veľkorysá hĺbka zasunutia poskytuje väčšiu bezpečnosť a tesniaci krúžok z EPDM zaručuje tesnosť.

Kľúčové vlastnosti a technické detaily:

• Materiál: Geberit Silent-Pro je vyrobený z PP-MX, čo zaisťuje vysokú vlastnú hmotnosť a znížený prenos zvuku.
• Konštrukcia znižujúca hluk: Väčšia hrúbka steny v miestach nárazu zlepšuje zvukovoizolačné vlastnosti systému. Hydraulicky optimalizované tvarovky zabezpečujú vyššiu prietokovú kapacitu a nižšiu hlučnosť.
• Zvukovo izolované rúrové objímky: Zabraňujú šíreniu hluku prenášaného konštrukciou.
• Zásuvný hrdlový systém: Tesnenie EPDM sa dá vopred vybrať na skúšobnú montáž a potom bez problémov znovu vložiť. Meranie a označovanie hĺbky zasunutia už nie je potrebné, pretože tvarovky sú vybavené dorazovým krúžkom, čo umožňuje inštalatérom vizuálne skontrolovať správne pripojenie.
• Bezpečné hrdlové spoje: Veľkorysá hĺbka zasunutia systému poskytuje toleranciu aj pri rezaní koncov rúrok pod uhlom. Vyčnievajúci dorazový krúžok chráni tesniace plochy pred poškriabaním.
• Tesnenia EPDM: Zostávajú tesné po celé desaťročia, aj v náročných prevádzkových podmienkach (zvýšené teploty vody, domáce chemikálie).
• Chemická odolnosť: Štandardné chemikálie pre domácnosť.

Hlavné spôsoby a oblasti použitia:

• Projekty s vysokými požiadavkami na zvukovú izoláciu.
• Projekty s technológiou SuperTube pre priestorovo úsporné riešenia odvodnenia vo viacpodlažných budovách.
• Konvenčný systém odvodnenia strechy.
• Projekty s požiadavkami na protipožiarnu ochranu (schválený pre požiarnu odolnosť 90 minút v kombinácii s protipožiarnym uzáverom Geberit RS90 Plus EN).
• Odvodnenie budovy s lapačmi tukov (s tesniacimi krúžkami Geberit NBR).

Rozmery Geberit Silent-Pro

RAUPIANO Plus

Kanalizačné potrubia RAUPIANO Plus sú vysoko kvalitné plastové rúry z PP (zosilneného minerálmi) s hrdlom a tesniacim gumovým krúžkom. Systém je navrhnutý tak, aby minimalizoval hluk v odpadových systémoch.

Kľúčové aspekty RAUPIANO Plus:

• Trojvrstvová štruktúra: Stredná časť rúr je vysoko pevnostná, masívnej konštrukcie, v ktorej sa tlmí hluk, a tretia vrchná vrstva je taktiež staticky vysoko stabilná.
• Zosilnené tvarové kolená: V mieste dopadu vody sú zosilnené, aby staticky lepšie odolávali tlaku padajúcej splaškovej vody a pohlcovali nárazové zvuky.
• Zvukovo-pohlcujúce materiály: Systém využíva špeciálne zvukovo-pohlcujúce materiály so zvýšenou hmotnosťou potrubného systému, čím sa zamedzuje šíreniu zvuku vzduchom.
• Patentované upevnenie príchytiek: Vysokotlmiace upevnenie príchytiek, pozostávajúce z opornej a fixačnej príchytky, výrazne minimalizuje prenos zvuku šíriaceho sa pevným materiálom na izolačnú stenu.
• Nízka hlučnosť: S hlučnosťou iba 17 dB(A) je hlboko pod hodnotami požadovanými smernicou o ochrane proti hluku VDI 4100.

Podľa meraní Fraunhoferovho inštitútu pre stavebnú fyziku je subjektívne vnímaná redukcia hluku rúrami RAUPIANO Plus oproti bežnej kanalizácii niekoľkonásobná. Potrubie sa zvyčajne inštaluje, aj v prípade bytových a panelových domov, do inštalačnej šachty bez prídavnej zvukovej izolácie, vďaka výborným hodnotám zvukovej izolácie.

STP NoiseBlock Pipe

STP NoiseBlock Pipe je sada zvukovo izolačných dosiek, tesniacich pások a plastových spojok, určených na zvukovú izoláciu rúrok do dĺžky 3 metrov s priemerom 110 mm. Je navrhnutý tak, aby znižoval hluk kanalizačného systému. Tento systém je vhodný pre dodatočnú izoláciu už existujúcich potrubí.

Odhlučnenie existujúcich kanalizačných potrubí

Ak má byt už namontovaný systém kanalizačných potrubí a nie je možné ho vymeniť, je potrebné použiť zvukovoizolačné materiály a techniky. Zvuková izolácia sa vykonáva s rôznymi materiálmi a môže ju vykonať aj začínajúci majster.

Materiály na dodatočnú zvukovú izoláciu

Pre dodatočnú zvukovú izoláciu existujúcich potrubí sa najčastejšie používajú moderné materiály:

• Penový polyetylén a izopropylén (pórovitá guma): Tieto materiály zabraňujú prenosu hluku na steny a tým znižujú vibrácie a uvoľňovanie infrazvukových vibrácií. Miesto, kde prechádzajú stúpačky, ako aj miesta kontaktu s podlahami, je povinné zhutniť poréznou gumou.
• Polyuretánová pena: Špeciálne podložky z polyuretánovej peny, vyrobené s príslušnou veľkosťou a priemerom, slúžia ako dekoratívne a izolačné boxy. Izolácia sa skladá z dvoch polovíc, pri zostavovaní konštrukcie sa upevní drážkami, čo umožňuje rýchlu a jednoduchú inštaláciu.
• Filmový náter alebo zvukotesná páska: Ako ekonomická možnosť odhlučnenia kanalizačného systému môžu výrazne znížiť hladinu hluku. Hoci nemusia byť esteticky najpríťažlivejšie, ich funkčnosť je vysoká.
• Špeciálne svorky s gumovou vložkou: Ak je stúpačka v byte vyrobená z pevnej rúry bez spojov, potom pomocou špeciálnych svoriek môžu byť tlmiče nielen bezpečne pripevnené, ale aj zvukovo izolované. Sklo klietky má vo svojom dizajne gumovú vložku, ktorá je vrstvou izolujúcou vibrácie. Práve táto vrstva pomáha minimalizovať vibrácie a štrukturálny hluk v konštrukcii.

Dôležité upozornenie: V žiadnom prípade nepoužívajte minerálnu vlnu na zlepšenie absorpcie zvuku. V súlade so súčasnými hygienickými normami je tento materiál prísne zakázaný pre použitie v obytných priestoroch, pretože uvoľňuje mikroihličky, ktoré môžu viesť ku kožným ochoreniam a problémom s dýchacím systémom.

Inštalačné techniky pre dodatočnú zvukovú izoláciu

1. Obalenie potrubia izolačným materiálom: Pripravte materiál a vyrežte z neho kúsok, ktorý zodpovedá rozmerom obvodu stúpačky. Túto časť zafixujte stavebnou páskou, pričom je dôležité, aby boli okraje umiestnené na zadok. Odporúča sa naniesť niekoľko vrstiev, čím sa zvyšuje váha konštrukcie a znižuje rezonancia.
2. Použitie špeciálnych objímok: Významný vplyv na zníženie hladiny zvuku má uchytenie zvislého potrubia pomocou špeciálnych plastových akustických objímok. Tieto objímky sa skladajú z pevnej a voľnej objímky, čím sa zamedzí pevnému spojeniu rúry a steny.
3. Tesnenie: Na ochranu miestnosti pred hlukom je tiež dôležité ošetriť hornú a spodnú časť stúpačky zvukovoizolačným tmelom. Miesta kontaktu medzi potrubím a stropom by sa mali položiť na špeciálny rukáv, bez ohľadu na použitý materiál potrubia.
4. Kombinácia s dekoratívnou krabicou: Ak sa použije zvuková izolácia plastového kanalizačného potrubia, mali by ste zvoliť výrobky s priemerom, ktorý úplne zodpovedá veľkosti výrobku, od toho závisí kvalita izolačnej vrstvy. Ak niekto nemá rád vzhľad stúpačky obalenej izolačným materiálom, môže sa krabica vybaviť a uzavrieť ozdobnými materiálmi, čo vytvorí dodatočnú zvukovú izoláciu. Je dôležité zabezpečiť voľný prístup k vodovodnému systému pre prípad opráv. Ak nainštalujete krabicu v rohu miestnosti, môžete úplne skryť všetku komunikáciu a dať miestnosti estetickejší vzhľad.

Strategická výmena liatinových rúr za plastové

Ak je stúpačka vyrobená z liatinových rúrok, je možné ich jednotlivé diely nahradiť plastom. Fragmenty starej rúry s priečkami môžu zostať na svojom mieste, zatiaľ čo usadeniny vo vnútri týchto plôch sa odstránia chemickými prostriedkami. PVC rúrky sa namontujú medzi ne. Táto metóda ponecháva základné stavebné konštrukcie nedotknuté, zjednodušuje prácu a znižuje náklady.

Táto metóda je výhodná aj z hľadiska zvuku, pretože rúra je rozdelená na úseky s dĺžkou približne 3-5 metrov. To vedie k prudkému poklesu rezonančných ostrovov v spektre zvukov, pričom intervaly medzi týmito „ostrovmi“ sú širšie ako samotná rezonančná zóna. Nepríjemný zvuk sa tak nielen znižuje, ale mení sa aj jeho charakter, čím sa z psychofyzického hľadiska stáva bezpečným pre ľudí.

Odhlučnenie steny pomocou lepeného systému

Odhlučnenie stien je kľúčové pre zabezpečenie pokojného a komfortného prostredia vo vašom domove či pracovisku. Jednou z efektívnych metód je použitie lepeného systému bez nosnej konštrukcie, čo minimalizuje stratu priestoru a zjednodušuje inštaláciu. Lepiaca súprava na odhlučnenie stien je určená na odhlučnenie nosných a deliacich stien v miestnostiach, kde sa vyžaduje čo najmenšia strata priestoru.

Kombinácia produktov zo sady s akustickým sadrokartónom účinne zníži obťažovanie hlukom doliehajúcim do našich uší. Zostava pozostáva z najkvalitnejších akustických materiálov a bola pripravená na základe dlhoročných skúseností s akustickými materiálmi:

• Pena H140 (140 kg/m³): Produkt s vysokou hustotou s vynikajúcou absorpciou stredných a vysokých tónov.
• Pevná guma LG2 (2000 kg/m³): Guma s hrúbkou 2 mm a veľmi vysokou hustotou, ktorá dokonale blokuje nízkofrekvenčné zvuky.

Tieto produkty sú zdravotne nezávadné, neprodukujú prach, sú nehorľavé a účinné. Výhody lepeného systému odhlučnenia zahŕňajú úsporu priestoru, jednoduchú inštaláciu a estetický vzhľad. Po aplikácii a finálnej úprave steny získate hladký povrch pripravený na maľovanie alebo iné dekoratívne úpravy.

Postup inštalácie lepeného systému odhlučnenia steny:

1. Príprava povrchu: Uistite sa, že stena je čistá, suchá a bez prachu. Ak sú na stene nerovnosti, vyrovnajte ich vhodným tmelom.
2. Aplikácia izolačných materiálov: Naneste lepidlo na zadnú stranu peny H140 a pevne ju pritlačte na stenu. Následne po nanesení lepidla pevne pritlačte gumu LG2 na penu H140.
3. Inštalácia sadrokartónu: Po zaschnutí lepidla pripevnite akustický sadrokartón priamo na izolačné vrstvy. Pri montáži nechajte malé medzery medzi doskami a okolitými stenami či podlahou, ktoré následne vyplňte akustickým tmelom.
4. Finálna úprava: Spoje medzi doskami sadrokartónu zatmelte a po zaschnutí povrch vybrúste do hladka.
