Správne navrhnutá vnútorná kanalizácia je kľúčová pre bezproblémové fungovanie splaškového odtoku v rodinných domoch. Nesprávny sklon môže viesť k vážnym problémom, od opakovaných upchatiach až po hygienické riziká a značné finančné náklady na opravy.
Správne navrhnutý sklon kanalizačného potrubia je kľúčový pre efektívne odvádzanie odpadových vôd a nečistôt. Tento článok sa detailne zaoberá problematikou sklonu kanalizácie, od vnútorných rozvodov až po pripojenie na verejnú kanalizáciu, s cieľom poskytnúť komplexný prehľad pre rôznych čitateľov.
Kľúčovým parametrom, ktorý zabezpečuje efektívny pohyb odpadových vôd a predchádza nepríjemným problémom, je optimálny sklon kanalizačného potrubia.
Základné princípy a normy pre sklon kanalizácie
Odtok odpadových vôd vo väčšine prípadov funguje na princípe gravitácie. Aby sa však odpadové vody mohli efektívne pohybovať, potrubia musia byť uložené nielen vodorovne, ale so špecifickým sklonom. Sklon kanalizačného potrubia, často vyjadrovaný v percentách alebo centimetroch na lineárny meter, určuje rýchlosť, akou odpadová voda a pevné častice pretekajú systémom.
Cieľom je dosiahnuť rovnováhu: dostatočne rýchly prietok na vyplavenie nečistôt, ale nie taký rýchly, aby sa pevné látky nestíhali vyplavovať.
Optimálny sklon: Vo všeobecnosti sa odporúča sklon približne 2-3 % (2-3 cm na meter dĺžky) pre vnútorné kanalizačné systémy. Tento údaj sa však môže líšiť v závislosti od priemeru potrubia, typu budovy a materiálov. Väčšinou 2-3 %, podľa priemeru potrubia a podľa toho, kde sa dané potrubie nachádza, či sa jedná o pripájacie od zariadenia, vedené v základoch alebo mimo budovy.
Normy a predpisy: Pre presné návrhy je nevyhnutné riadiť sa príslušnými technickými normami, ako sú SNiP 2.04.01-85 pre vnútornú kanalizáciu a SNiP 2.04.03-84 pre vonkajšiu kanalizáciu, ako aj GOST 25150-82. Tieto normy špecifikujú minimálne a maximálne prípustné sklony a priemery potrubí pre rôzne typy odpadových vôd a zariaďovacích predmetov.
Výpočet sklonu potrubia
Sklon kanalizačného potrubia sa zvyčajne udáva v percentách alebo ako rozdiel vo výškach na meter dĺžky. Odporúčaný minimálny sklon pre vodorovné vedenie je 2 %, čo znamená spád 2 cm na každý meter dĺžky potrubia. V niektorých prípadoch, najmä pri pripájaní jednotlivých zariaďovacích predmetov, sa odporúča minimálny sklon 3 %.
Výpočet sklonu je pomerne jednoduchý. Ak poznáte požadovaný sklon v percentách (napr. 2 %) a dĺžku potrubia v metroch (napr. 15 m), celkový pokles vypočítate vynásobením týchto hodnôt:
Celkový pokles = (Požadovaný sklon v %) / 100 * (Dĺžka potrubia v metroch)
Príklad: Pre 15 metrov dlhé potrubie s 2% sklonom bude celkový pokles: (2 / 100) * 15 m = 0,3 m alebo 30 cm.
SNiP (Stavebné normy a pravidlá) uvádzajú sklon v desatinných číslach, napríklad 0,02 alebo 0,03, čo zodpovedá 2 % a 3 % sklonu.
Vnútorná kanalizácia: Od zariaďovacích predmetov po hlavný zvod
Vnútorná kanalizácia začína pri jednotlivých zariaďovacích predmetoch (umývadlá, toalety, vane) a končí pri napojení na hlavný zvislý odpadový zvod. Každý úsek má svoje špecifické požiadavky na sklon a priemer potrubia.
Pripojovacie potrubia a ich priemery
Splaškovú vodu od samotného zariaďovacieho predmetu odvádza do odpadového potrubia pripojovacie potrubie. Potrubie, ktoré odvádza vodu priamo od zariaďovacieho predmetu k odpadovému potrubiu, by malo mať minimálny sklon 3 %. Vodorovná vzdialenosť medzi odpadovým potrubím a zariaďovacím predmetom by nemala presiahnuť podľa normy 3 m. Do samotného odpadového potrubia sa napája prostredníctvom šikmej odbočky.
Svetlosť potrubia sa volí podľa množstva a druhu pripojených zariaďovacích predmetov. Priemer potrubia sa volí podľa typu zariaďovacieho predmetu:
- 40 mm pre umývadlá, vane, bidety.
- 50 mm pre sprchové vaničky, umývačky riadu, práčky.
- 110 mm (DN 100) pre toaletné misy.
Pre kombinované odpady sa priemer zväčšuje úmerne s počtom pripojených zariaďovacích predmetov. Pre WC sa zvyčajne používa minimálna svetlosť DN 100.
Vertikálne (stúpacie) potrubia
Odpadové potrubie je zvislé potrubie, ktoré zberá a odvádza splaškové vody do nižších podlaží. Ich priemer je zvyčajne minimálne 100 mm, ale môže sa zväčšovať. Pri vertikálnom potrubí je často potrebné preraziť nosné alebo medzipodlažné dosky.
Na najnižšom podlaží, resp. v pivnici, sa do odpadového potrubia vkladá čistiaci otvor. V prípade, že budova nemá pivničné priestory, musí byť čistiaca rúra umiestnená v revíznej šachte určenej len na tento účel.
PVC rúry používané na tento účel majú zvyčajne priemer 11 cm.

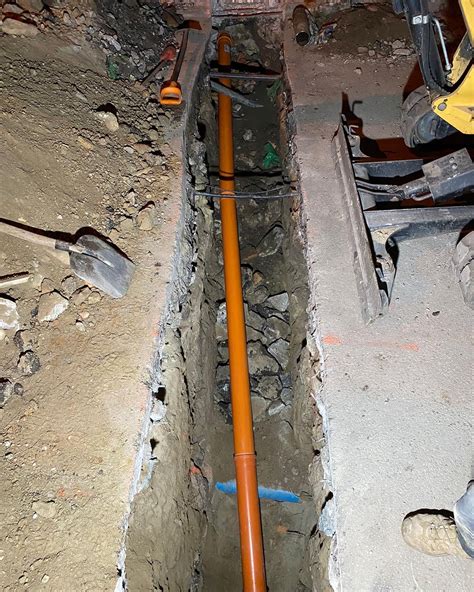

Horizontálne (ležaté) potrubia
Ležaté potrubie by po celej svojej dĺžke malo viesť rovno a v rovnakom spáde von z objektu. Minimálny spád ležatého potrubia je 3 %. Závisí však od viacerých parametrov. Navrhuje ho vždy projektant.
Priemer kanalizačného potrubia sa pohybuje od 7,5 do 11 cm, v závislosti od zaťaženia. Ako už bolo spomenuté, minimálny spád pre vodorovné vedenie je 2 %.
Ležaté kanalizačné potrubie musí byť zmontované a odskúšané pred betonážou základovej dosky. Jeho inštalácia musí spĺňať platné predpisy. Nevyhnutné je dbať na to, aby v prípade poruchy nebolo kanalizačné potrubie príčinou podmáčania základov.
Horizontálne potrubie sa kladie pozdĺž podláh alebo ešte lepšie pod cementové či iné potery.
Vetranie kanalizácie
Správne vetranie vnútornej kanalizácie je rovnako dôležité ako jej spád. Odpadové potrubie musí byť vyvedené minimálne 0,5 m nad strechu, kde je ukončené vetracou hlavicou. Nadstrešné vyvedenie kanalizácie slúži na odvetranie vnútornej kanalizácie.
Má v podstate dve dôležité funkcie - odviesť do exteriéru zápach aj bioplyn tvoriaci sa v kanalizácii a eliminovať vznik podtlaku v kanalizácii, čo sa deje prevažne po spláchnutí toalety. Pri vyrovnaní tlaku v odpadovom potrubí sa vyžaduje veľký prietok vzduchu, ktorý môže byť až 35-násobne väčší ako prietok vody.
AAV ventil (prieduchový ventil) nie je náhrada odvetrania. V prípade, že nie je možné vyviesť odpadové potrubie nad strechu, opatrí sa privzdušňovacím ventilom (AAV ventil). Je dôležité poznamenať, že AAV ventil nenahrádza hlavné odvetranie nad strechu a v budove môže byť inštalované len jedno odpadové potrubie s privzdušňovacím ventilom.
Vonkajšia kanalizácia a pripojenie na verejnú sieť
Vonkajšia kanalizácia, ktorá odvádza odpadové vody z pozemku do verejnej kanalizácie alebo do čistiarní, má prísnejšie požiadavky na sklon a konštrukciu. Ležaté kanalizačné potrubie sa pripája na kanalizačnú prípojku, ktorou sa odvádzajú splaškové a odpadové vody z pozemku.
Priemer potrubia a minimálny sklon
Pre vonkajšie použitie sa bežne používajú potrubia s priemerom 110-200 mm. Pre vonkajšiu kanalizáciu je určený priemer potrubia 110-160 mm. Minimálny sklon pre vodorovné vedenie je 2 %. Často sa stáva, že v podlahovej doske nie je dostatok miesta pre potrebný spád, a kanalizácia musí byť realizovaná pod zaveseným stropom.
SNiP špecifikuje prípustné hodnoty sklonu kanalizačných potrubí. Údaje sú uvedené v závislosti od priemeru rúr v jednotkách, ktoré sa čítajú ako počet centimetrov na bežný meter:
- Pri inštalácii ohybov s priemerom 50 mm je potrebné zachovať sklon 0,025 m až 0,035 m (od 2,5 cm do 3,5 cm na meter).
- Pre potrubie s priemerom 110 mm (DN 100) je optimálny uhol sklonu 2 cm na lineárny meter (0,02 m/lineárny m).
- Pri D 150 mm - od 0,007 m do 0,01 m (od 0,7 cm do 1 cm na meter).
- Pri D 200 mm - od 0,005 m do 0,008 m (od 0,5 cm do 0,8 cm na meter).
Toto sú minimálne hodnoty. Existuje aj maximálny sklon - 0,15 m/lineárny m. Pre väčšie priemery potrubí (napr. 150 mm) sa minimálny sklon znižuje na 0,7-1 cm/m, pre 200 mm na 0,5-0,8 cm/m.
Výpočet prevýšenia: V prípade pripojenia na verejnú kanalizáciu vo vzdialenosti 40 metrov s navrhovaným sklonom 5,5 % by prevýšenie predstavovalo až 2,2 metra (40 m * 0,055 m/m). Toto je extrémne vysoký sklon, ktorý naznačuje možnú chybu v projektovom návrhu alebo špecifické terénne podmienky.

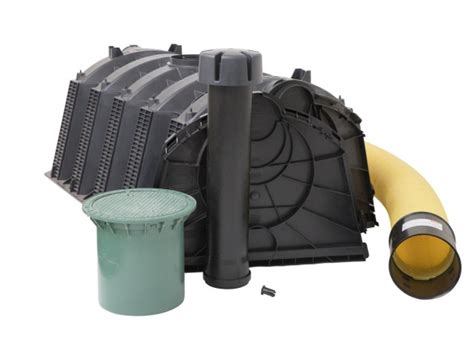

Kontrolné šachty
Vývody z objektu sú realizované pomocou kanalizačných revíznych šácht, ktoré sú zakryté liatinovými poklopmi. Ideálne je, ak je šachta umiestnená na každom spoji dvoch alebo viacerých potrubí. Vonkajšia kanalizácia musí byť vybavená kontrolnými šachtami v pravidelných intervaloch (každých 10 m pri rovných úsekoch) a v miestach ohybov alebo križovaní. Tieto šachty slúžia na kontrolu, čistenie a údržbu systému.
Alternatívy napojenia na verejnú kanalizáciu
Dôležitou súčasťou domáceho kanalizačného potrubia je napojenie na verejnú kanalizáciu, žumpu (septik) alebo malú čističku odpadových vôd. Zvyčajne sa takéto napojenie vykonáva pomocou rúr s priemerom 20 cm.
Ak vo vašej oblasti nie je k dispozícii verejná kanalizácia, existujú alternatívy likvidácie a čistenia odpadových vôd:
- Vlastná čistiareň odpadových vôd: Toto zariadenie čistí odpadovú vodu na vašom pozemku pred jej vypustením do životného prostredia.
- Septik: Nádrž, v ktorej sa zhromažďuje a rozkladá odpadová voda.
- Kompostovacia toaleta: Ekologický spôsob čistenia odpadových vôd, ktorý využíva biologické procesy na rozklad prírodného odpadu a výrobu kompostu.
Dôsledky nesprávneho sklonu a ich riešenia
Nesprávny sklon kanalizácie je "tichý technický problém", ktorý sa prejavuje chronickými poruchami. Zlý sklon potrubia sa často zamieňa za bežné upchatie, no problémy sa opakujú alebo vracajú aj po prečistení.
Príliš nízky sklon: Riziká a problémy
V tomto prípade voda opúšťa potrubie veľmi pomaly, čo vedie k hromadeniu sedimentu a častému upchávaniu. V potrubiach sa usadzuje mastnota a iné nečistoty, ktoré brzdia prirodzený odtok splaškov. Systém sa pravidelne upcháva, čo si vyžaduje časté čistenie.
V extrémnych prípadoch môže dôjsť k zatopeniu interiéru spätným vzdutím odpadových vôd, čo predstavuje nielen škodu, ale aj vážne hygienické riziko. Zápach z kanalizácie sa môže vracať do interiéru, najmä ak sú narušené funkcie sifónov.
Príliš vysoký sklon: Neočakávané komplikácie
Tento prípad nie je o nič lepší. Voda síce odteká rýchlo, ale v potrubí zostávajú pevné inklúzie, ktoré sa neopracujú. Tieto častice môžu hniť, šíriť nepríjemné arómy a časom tiež spôsobiť upchatie. Rýchly odtok nestihne vyplaviť pevné látky z vnútra kanalizačného potrubia.
Ďalším nežiaducim následkom, ktorý narúša komfort, je hlasný hluk spôsobený odpadovou vodou padajúcou vysokou rýchlosťou. Pri veľmi strmom spáde môže dôjsť k narušeniu funkcie sifónov v dôsledku rýchleho odtoku vody, čo umožňuje prienik zápachu.
Diagnostika a kontrola správnosti inštalácie
Odhalenie a náprava chýb v sklone kanalizácie si často vyžaduje odborný prístup. Reakcia jednej vetvy kanalizácie na používanie druhej, alebo pomalé odtekanie, často poukazuje na chybnú geometriu potrubia, nie na jeho zanesenie. Niektoré chyby v sklone sa dajú rozpoznať len pomocou technickej diagnostiky, najpresnejšou metódou je monitoring potrubia kamerou.
Kamerová kontrola: Najpresnejšou metódou na diagnostiku problémov so sklonom a stavom potrubia je monitoring pomocou špeciálnej kamery. Táto metóda je obzvlášť dôležitá pri starších stavbách alebo pri opakovaných problémoch.
Kontrola pred zasypaním: Pri novostavbách je nevyhnutné kontrolovať sklon potrubia ešte pred zasypaním výkopov. Pri starších stavbách je vhodné preveriť celý systém pred rekonštrukciou.
Pravidelná údržba: Minimálne dvakrát ročne by sa mali kontrolovať strešné lapače, vtoky, čistiace tvarovky a viditeľné spoje potrubí. Kontrola priechodnosti potrubia pustením silného prúdu vody a sledovaním intenzity odtoku v šachte je tiež dôležitá.
Inšpekcia kanalizácie s Jimom Krummom, CMI®
Materiály a ich vplyv na inštaláciu
Voľba materiálu potrubia ovplyvňuje jeho vlastnosti a spôsob montáže. Materiály kanalizačných potrubí sa líšia svojimi vlastnosťami. V súčasnosti sa najčastejšie používajú plastové potrubia (PVC, PE, PP) pre ich odolnosť voči korózii, nízku hmotnosť a jednoduchú montáž.
- Plastové potrubia (PVC, PE, PP): Najčastejšie používané pre ich odolnosť proti korózii, nízku hmotnosť a jednoduchú montáž. Nevýhodou je menšia odolnosť proti ohňu a výrazná teplotná rozťažnosť. Spájajú sa lepením alebo hrdlovými spojmi, ktoré majú takmer neobmedzenú životnosť. Pri plastových potrubiach je dôležité vyhnúť sa náhradným riešeniam ako silikónový tmel a dodržiavať správne hrdlové spoje s tesniacimi krúžkami.
- Liatina: Veľmi odolná a pevná, s nízkou teplotnou rozťažnosťou, ale ťažká.
- Kamenina: Chemicky odolná, ale krehká.
- Betón: Používa sa najmä na zemné rozvody.
Každý materiál má svoje špecifické montážne postupy a požiadavky na spájanie, ktoré je potrebné dodržiavať pre zabezpečenie tesnosti a dlhodobej funkčnosti systému.
Význam profesionálneho návrhu a inštalácie
Kompletná rekonštrukcia systému, najmä v starších budovách, si vyžaduje posúdenie odborníkom. Zlý sklon potrubia je tichý technický problém, ktorý spôsobuje chronické poruchy. Jeho odhalenie si vyžaduje odborný prístup a riešenie závisí od konkrétneho stavu systému. Aj drobná chyba v sklone môže neskôr znamenať vysoké náklady na opravu.
Pri inštalácii kanalizačných potrubí je dôležité dodržiavať pokyny výrobcu a príslušné normy. Pri kladení vnútorného potrubia je lepšie odraziť vodorovnú čiaru od steny a na ňu naniesť úroveň budovy. Pri vonkajšej kanalizácii je potrebné vykopať priekopu s dostatočnou hĺbkou pre pieskový vankúš, ktorý zabezpečí správne uloženie potrubia a jeho sklon.
Pred začiatkom prevádzky sa kanalizácia musí podrobiť špeciálnej kontrole, ktorá pozostáva z technickej prehliadky a skúšky vodotesnosti. Technickú prehliadku vykonávajú špecializované firmy ešte pred zakrytím potrubia.
Dodržiavanie správneho sklonu kanalizačného potrubia je základným predpokladom pre dlhodobú a bezproblémovú funkčnosť celého systému.
