Redukcie pre vzduchové potrubia sú kľúčovými komponentmi v každom ventilačnom a klimatizačnom systéme. Ich hlavnou funkciou je umožniť prechod medzi okrúhlymi vzduchovodmi s rôznymi priemermi, čím zabezpečujú plynulosť a efektivitu prúdenia vzduchu. V tomto článku sa zameriame na rôzne typy redukcií, ich vlastnosti, materiály a praktické použitie.
Typy redukcií
Na trhu existuje niekoľko typov redukcií, ktoré sa líšia svojím tvarom, dĺžkou a tesnosťou. Medzi najbežnejšie patria:
Kruhové štandardné krátke osové prechody (RC)
RC sú štandardné krátke osové prechody z obojstranne pozinkovaného plechu. Presnosť týchto výrobkov je určujúca pre rýchlu a jednoduchú montáž, na zabezpečenie potrebnej tesnosti rozvodov aj po montáži. Sú lisovanou centrickou redukciou. Základné prevedenie zodpovedá normám podľa EN 1506.
Kruhové tesné krátke osové prechody (RCU)
RCU sú tesné kruhové krátke osové prechody s dvojbřitým tesnením, poisteným oceľovým pásikom, montovaným vo výrobnom závode. Systém Safe s najvyššou triedou tesnosti - D zaručuje veľmi rýchlu a jednoduchú montáž bez použitia tesniacich a lepiacich materiálov. Kruhové tvarovky s dvojbřitým tesnením, poisteným oceľovým pásikom, montovaným vo výrobnom závode. Sú lisovanou centrickou redukciou. Tesnosť potrubia C a D dle EN 12237.
Kruhové štandardné dlhé osové prechody (RCL)
RCL sú štandardné dlhé osové prechody z obojstranne pozinkovaného plechu. Sú lisovanou centrickou redukciou s nízkym poklesom tlaku a nízkym hlukom. Základné prevedenie zodpovedá normám podľa EN 1506.
Kruhové tesné dlhé osové prechody (RCLU)
RCLU sú tesné kruhové dlhé osové prechody s dvojbřitým tesnením, poisteným oceľovým pásikom, montovaným vo výrobnom závode. Sú lisovanou centrickou redukciou s nízkym poklesom tlaku a nízkym hlukom. Tesnosť potrubia C a D dle EN 12237.
Kruhové štandardné asymetrické prechody (RL)
RL sú štandardné asymetrické prechody z obojstranne pozinkovaného plechu. Sú lisovanou excentrickou redukciou s uhlom cca 35°. Základné prevedenie zodpovedá normám podľa EN 1506.
Kruhové tesné dlhé asymetrické prechody (RLU)
RLU sú tesné kruhové dlhé asymetrické prechody v tesnom prevedení SAFE z obojstranne pozinkovaného plechu. Kruhové tvarovky s dvojbřitým tesnením, poisteným oceľovým pásikom, montovaným vo výrobnom závode. Sú lisovanou excentrickou redukciou s uhlom cca 35°.
Materiály a teplotná odolnosť
Štandardné vyhotovenie redukcií je z obojstranne pozinkovaného plechu. Tento materiál poskytuje dobrú odolnosť proti korózii a je vhodný pre bežné prevádzkové podmienky. Teplotná odolnosť štandardného vyhotovenia z pozinkovaného plechu je v rozsahu -30 °C až +100 °C, krátkodobo -50 °C až +120 °C.
Pre špecifické aplikácie je možnosť prevedenia redukcií z ďalších materiálov, ako sú:
- Nerezová oceľ
- Hliník
- Aluzinok
Pre tieto materiály sú ceny na vyžiadanie.
How an Air Release Valve works
Systém SAFE a jeho výhody
Tvarovky SAFE, ktoré sa nachádzajú u tesných typov redukcií (RCU, RCLU, RLU), zaručujú veľmi rýchlu a jednoduchú montáž bez použitia tesniacich a lepiacich materiálov. Tento systém je vybavený dvojbřitým gumeným tesnením EPDM, ktoré je poistené oceľovým pásikom. Vďaka tomu sa dosahuje najvyššia trieda tesnosti potrubia C a D podľa EN 12237.
Plastové redukcie
Okrem kovových redukcií sú na trhu dostupné aj plastové redukcie, ktoré sú často používané na pripojenie vzduchových potrubí v domácnostiach alebo technických priestoroch. Plastová redukcia HACO pre ventilačné potrubie je praktický prechodový prvok, ktorý umožní rýchlo a čisto napojiť okrúhle vzduchotechnické rozvody s rôznym priemerom.
Vlastnosti plastových redukcií
- Prechod medzi priemermi: Umožňuje prechod napríklad z priemeru 125 na priemer 150 a naopak.
- Kvalitný plast ASA: Materiál ASA je vhodný na použitie vo ventilačných systémoch a zabezpečuje dlhú životnosť.
- Vysoká odolnosť proti UV žiareniu: Materiál je vhodný aj do miest, kde je rozvod vystavený svetlu.
- Tvarová stálosť vďaka pevnej stene: Hrúbka steny (napr. 1,5 mm) prispieva k tvarovej stálosti a pevnosti spoja.
Technické parametre plastovej redukcie (príklad)
Pre plastovú redukciu s priemerom 100/125 mm:
- Použitie: prechod ventilačného systému z priemeru 100 na priemer 125 a naopak.
- Materiál: plast ASA.
- Odolnosť: vysoká odolnosť proti UV žiareniu.
- Hrúbka steny: 1,5 mm.
- Vonkajšie priemery: 125 / 154 mm.
- Hĺbka lemu: 66mm.

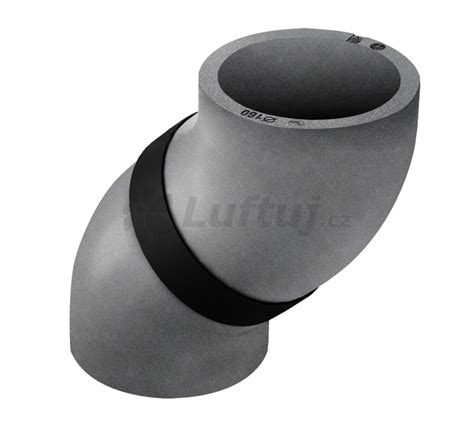

Systém predizolovaných rozvodov ADURO
Systém predizolovaných rozvodov vzduchu HEATPEX ARIA ADURO je vhodný na trasy sania a výfuku medzi exteriérom a rekuperačnou jednotkou, ako aj všade tam, kde hrozí kondenzácia vzdušnej vlhkosti. Ponúka sa vo veľkostiach 125, 160 a 200 mm a je kompatibilný s bežnými typmi vzduchotechnického potrubia.
Vlastnosti systému ADURO
- Materiál: EPS hrúbky 17 mm s tepelnou vodivosťou λ = 0.031 (W/mK).
- Odolnosť: Stena potrubia obsahuje uhlíkové častice, ktoré zlepšujú odolnosť proti hubám, plesniam a baktériám.
- Vlastnosti: Ľahký, tesný a s vynikajúcimi izolačnými vlastnosťami.
- Inštalácia: Veľmi rýchla inštalácia bez potreby ďalšieho spojovacieho materiálu.
- Rezanie: Jednoduché rezanie bežným nožom s ryskou po 5 cm pre rovné odrezanie.
- Spojovanie: Komponenty sa spájajú zosadením cez spojku s otvormi pre indikáciu správneho spojenia. Tesnosť je zabezpečená tesniacimi gumičkami.
Často kladené otázky
Na čo slúži plastová redukcia vo vzduchotechnike?
Slúži ako prechodový diel na spojenie okrúhleho ventilačného potrubia s rôznym priemerom, aby ste mohli plynulo napojiť jednotlivé časti systému.
Je redukcia vhodná aj do priestorov so svetlom alebo pri oknách?
Áno, materiál ASA má vysokú odolnosť proti UV žiareniu, takže je vhodný aj do miest, kde je rozvod vystavený svetlu.
Prečo je dôležitá hrúbka steny?
Hrubšia stena pomáha udržať tvarovú stálosť a pevnosť, vďaka čomu je spoj stabilný a montáž jednoduchšia.
