Rozdeľovač, niekedy tiež označovaný ako rozvádzač, patrí ku základným komponentom potrebným pre podlahové vykurovanie. Jeho hlavnou úlohou je efektívne rozvádzať teplú vodu alebo iné vykurovacie médium do jednotlivých okruhov podlahového vykurovania a následne vracať už vychladnutú vodu naspäť do spätného potrubia. Tento kľúčový prvok zabezpečuje optimálnu distribúciu tepla v celom systéme.
Základné komponenty rozdeľovača a ich funkcie
Pre správnu a efektívnu prevádzku podlahového vykurovania je rozdeľovač vybavený rôznymi komponentmi, ktoré zabezpečujú reguláciu, odvzdušnenie a údržbu systému.
Komponenty pre statickú reguláciu
- Regulačné šróbenia na rozvádzacej tyči (tyč prívodu) slúžia na nastavenie prietoku v jednotlivých okruhoch podlahového vykurovania. Ich precízne nastavenie je nevyhnutné pre hydraulické vyváženie systému.

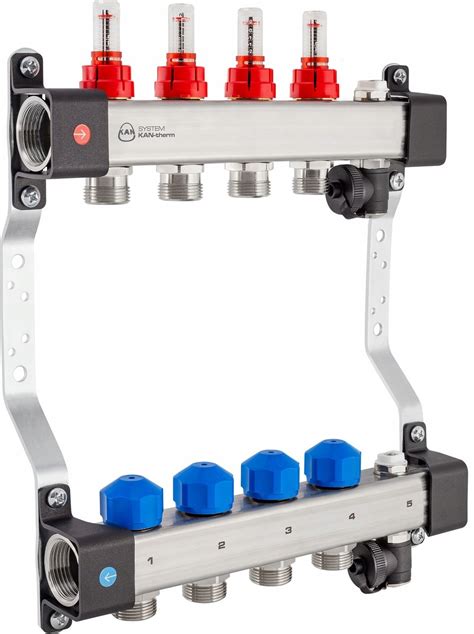

- Regulačné šróbenia môžu byť doplnené o prietokomery so stupnicou, ktoré zabezpečujú lepší prehľad o hodnotách prietoku v okruhoch. Pri zlom vyregulovaní prietoku najčastejšie dochádza k problému, že jeden alebo viac okruhov nefunguje vôbec alebo funguje len čiastočne. Pre jednoduchú a prehľadnú reguláciu prietoku určite odporúčame rozdeľovače s prietokomermi na rozvádzacej tyči.
Komponenty pre termostatickú reguláciu
- Termostatické vložky sa nachádzajú v zbernej tyči (tyč spiatočky). Na termostatickú reguláciu slúžia termostatické ventily s hlavicami umiestnené na zbernej (spiatočnej) tyči rozdeľovača.
- Termoelektrické hlavice sú nevyhnutným doplnkom pokiaľ chceme mať teplotnú reguláciu riešenú cez priestorové termostaty. Je nutné si však overiť ich kompatibilitu (pokiaľ kombinujeme viacero výrobcov). Istotou je vsadiť na jedného výrobcu.
Komponenty pre odvzdušnenie, vypustenie a odstavenie systému
- Odvzdušňovacie ventily, vypúšťacie/napúšťacie ventily slúžia nielen na prvotné napustenie systému, ale aj na preplach (čistenie) systému po rokoch.
- Uzatváracie ventily na prívode aj spiatočke slúžia na odstavenie systému v prípade servisu alebo poruchy.
Materiál a kvalita rozdeľovačov
Kvalita materiálu, z ktorého je rozdeľovač vyrobený, má zásadný vplyv na jeho životnosť a spoľahlivosť. Väčšina rozdeľovačov na podlahové vykurovanie je vyrobená z mosadze.
- Mosadz je pevný materiál s dlhou životnosťou, no zároveň je pomerne jednoducho opracovateľný.
- Aby mala mosadz tie správne vlastnosti, je dôležitý pomer jednotlivých zložiek v samotnej zliatine, hlavne množstvo obsahu medi, ktorý veľa napovie o jej výslednej kvalite.
- Mosadz použitá na výrobu všetkých rozdeľovačov na podlahové vykurovanie podlieha norme UNI EN 12165 CW617N, ktorá udáva, že množstvo obsahu medi v zliatine je približne 60 %.
- Výrobca Giacomini sa radí ku najväčším spracovateľom mosadze v Európe, kde sa denne množstvo spracovanej mosadze pohybuje na úrovni 70 ton. Mosadzný rozdeľovač HPW je tiež príkladom kvalitného spracovania.
Typy a konštrukcie rozdeľovačov
Rozdeľovače sa líšia nielen počtom okruhov, ale aj svojou konštrukciou a spôsobom regulácie.
Tyčový rozdeľovač
Tyčový rozdeľovač je charakteristický tým, že tyč prívodu aj spiatočky sa skladá z jedného neprerušeného kusu. Tieto rozdeľovače sa radia k najčastejšie vyrábaným aj predávaným vďaka ich jednoduchej inštalácii. Hlavnou výhodou tohto typu rozdeľovača je jeho variabilita v prípade potreby pridania niekoľkých okruhov alebo v prípade výmeny z dôvodu poškodenia niektorého zo stredových či koncových kusov.
Regulácia prietoku
Tyče s reguláciou prietoku bez prietokomerov znamenajú, že regulácia pri týchto rozdeľovačoch sa vykonáva imbusovým kľúčom, ktorým otvárame alebo zatvárame regulačný ventil. V každom systéme podlahového vykurovania je potrebné vyriešiť otázku hydraulického vyváženia.
Rozdělovač podlahového topení(2)
Príslušenstvo a výber správneho rozdeľovača
Pri výbere rozdeľovača je dôležité prihliadať na viacero aspektov. Okrem samotného rozdeľovača sú k dispozícii aj rôzne doplnky, ktoré uľahčujú inštaláciu a zvyšujú funkčnosť systému.
Doplnky rozdeľovača

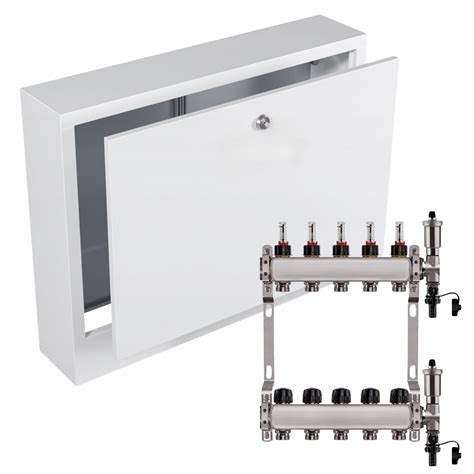

Medzi ďalšie doplnky sa môžu zaradiť konzoly na uchytenie rozdeľovača do skrinky. Skrinky na umiestnenie rozdeľovača sú tiež dôležité pre estetické a praktické umiestnenie. Ponúkajú sa rôzne typy:
- Schütz skrinka pre rozdeľovač nadomietková AP 90-3 (pre 12 a 14 okruhov)
- Ozonius SN1 nadomietková skrinka pre rozdeľovač, 2 - 3 okruhy
- Ozonius SN2 nadomietková skrinka pre rozdeľovač, 4 - 8 okruhov
Ďalším príslušenstvom môže byť aj guľový kohút MF 1" S TEPLOMEROM, priamy - na rozdeľovač TOP545.
Ako vybrať správny rozdeľovač
V prvom rade, ak chceme, aby nám rozdeľovač správne a dlho fungoval, mali by sme staviť na jeho kvalitu a kvalitu materiálu, z ktorého je vyrobený. Našťastie, v dnešnej dobe máme mnoho už skompletovaných rozdeľovačov, ktoré treba len osadiť do skrinky a pripojiť na okruhy podlahového vykurovania.
Príklady rozdeľovačov od rôznych výrobcov
Na trhu je dostupných množstvo rozdeľovačov od renomovaných výrobcov, ktoré sa líšia počtom okruhov a špecifickými vlastnosťami. Nižšie uvádzame prehľad niektorých z nich:
| Výrobca | Typ rozdeľovača | Počet okruhov | Kľúčové vlastnosti / Použitie |
|---|---|---|---|
| Comisa | Rozdeľovač bez prietokomerov | 3, 4, 8 | Spoľahlivé riešenie pre podlahové vykurovanie, pripojenie cez 3/4" Eurokonus. |
| TOPtherm | Rozdeľovač podlahového vykurovania s prietokomermi a ventilmi | 10, 11 | Možnosť NEREZ prevedenia, niektoré sady s elektronickým čerpadlom (napr. TOPtherm Rozdeľovač 10-cestný, SET elektronické čerpadlo TOP557A-10). |
| Novaservis | Rozdeľovač s termostatickými ventilmi, reg. s priet. mechanickými ventilmi | 5, 6 | Súčasť inštalatérskeho programu Novaservis. |
| Novaservis | Rozdeľovač so šróbením jednostranný G1" | 12 | Vhodný pre rôzne inštalačné potreby. |
| Caleffi | Kompletný 6-cestný rozdeľovač s čerpadlom | 6 | Regulátor teploty Caleffi pre zmiešané systémy: sálavé panely a vykurovacie telesá spolu s rozdeľovacími kolektormi pre podlahové vykurovanie. Úlohou regulačnej jednotky je udržiavať konštantnú nastavenú teplotu. |
| THM | Rozdeľovač eurokónus INOX | 6 | Nerezové prevedenie s eurokónus pripojením. |
| VALVEX | Rozdeľovač s regulačnými ventilmi BASE INOX K3 | 4, 9, 11, 12 | Poznámka: Tieto modely sú primárne určené pre radiátory. |
