Súčasné požiadavky na stropné konštrukcie siahajú ďalej ako len po zabezpečenie dostatočnej únosnosti. V prvom rade by sa návrh stropného systému mal odvíjať od požiadaviek, ktoré závisia predovšetkým od charakteru prevádzky budovy. Architektonické možnosti stvárnenia budovy významne ovplyvňujú únosnosť, stavebné rozpätie a fyzikálne parametre stropu.
Vhodnosť konkrétneho konštrukčného riešenia vodorovnej stropnej konštrukcie sa posudzuje z hľadiska únosnosti, tepelnoizolačných parametrov, nárokov na akustickú izoláciu či bezpečnosť. Hodnota zvislého zaťaženia výrazne ovplyvňuje návrh nielen samotného stropu, ale aj dimenzovanie zvislých nosných konštrukcií a základov. Strop musí byť dostatočne únosný aj pri extrémnom zaťažení. Nesmú na ňom vznikať neprípustné priehyby či deformácie. Dôležité je tiež, aby strop umožnil dodatočné a bezpečné riešenie priestupov nosnou konštrukciou. Nesmie byť narušená jeho schopnosť bezpečne prenášať vlastné zaťaženie, prípadne zaťaženie ďalšími konštrukciami, ktoré sú na ňom umiestnené.
Nakoľko strop rozdeľuje objekt po výške, je mimoriadne dôležité, aby spĺňal najmä požiadavky na bezpečnosť aj z hľadiska požiarnej odolnosti. Nemá význam rozvádzať dôležitosť dostatočných tepelnoizolačných parametrov vodorovných konštrukcií.
Stropné konštrukcie z bieleho pórobetónu
Biely pórobetón je len jednou z mnohých možností realizácie vodorovných konštrukcií. Stropné konštrukcie z bieleho pórobetónu sa odporúčajú predovšetkým pre stavby rodinných domov. Tepelnoizolačné vlastnosti sú vo všetkých smeroch bieleho pórobetónu rovnaké. Jednotlivé prvky tak vytvoria homogénny celok, ktorý eliminuje vznik tepelných mostov.
Výhody a príprava
Stropné dielce sú rýchlym a jednoduchým spôsobom realizácie vodorovných konštrukcií. Pórobetónové veľkoformátové dielce sa vyrábajú presne na zákazku podľa rozmerov a požiadaviek na statické zaťaženie budovy. Umožňujú jednoducho eliminovať tepelné mosty, predovšetkým v mieste styku obvodových stien so stropom. Ich významnou výhodou je, že sú okamžite pochôdzne po položení na miesto určenia a výstavba tak nevyžaduje žiadne technologické prestávky.
Ukladajú sa na základe špecifického plánu kladenia, ktorý treba navrhnúť ešte pred samotnou realizáciou. Pri manipulácii s týmito veľkorozmernými pórobetónovými prefabrikátmi je nevyhnutný žeriav alebo vhodná mechanická ruka namontovaná priamo na aute.
Postup montáže a vystuženia
Dielce sa kladú priamo na obvodové múry do tenkovstvovej murovacej malty. Odporúča sa nechať medzi nimi medzeru asi 10 mm na vytiahnutie popruhov. Následne možno dielce priraziť tesne jeden k druhému pomocou oceľového páčidla. Dĺžka uloženia dielca na obvodovej stene nesmie byť menšia ako 100 mm.
Stropné dielce budú plniť svoju funkciu dostatočne, iba ak budú zabudované správnym spôsobom. Výrobcovia indikujú správnu orientáciu prvkov označením šípkou, ktorá by mala smerovať dohora. Stropy musia byť správne zalícované, pričom nerovnosti možno zahladiť hoblíkom.

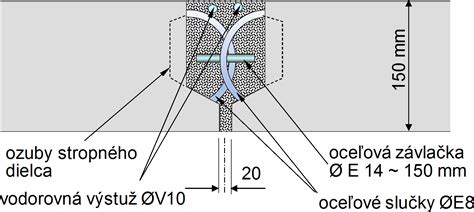

Tepelný most v styku stropnej konštrukcie, obvodových múrov a vonkajšieho prostredia eliminuje obmurovka vencovými tvárnicami z bieleho pórobetónu. Dôraz treba klásť najmä na správne pripojenie tepelnej izolácie v rohoch. Do medzery medzi vencové tvárnice a dielce vložíme výstuž budúceho venca, ktorého úlohou bude spevniť celú stavbu. Vencová výstuž sa zvyčajne zhotovuje z dopredu pripravených armovacích košov. Ak projekt statiky neuvádza inak, možno použiť minimálne 4 kusy 10 mm profilov v pozdĺžnom smere a priečne strmienky ∅ 6 mm v rozstupoch približne 250 mm. Spojovanie pozdĺžnej výstuže možno realizovať s presahom minimálne 600 mm. Do zalievacích drážok dielcov ukladáme výstuž s minimálnym profilom ∅ 8 mm. Výstuž sa zakotvuje do výstuže obvodového venca pomocou hákov, ktoré má na svojich koncoch. Ak je celá výstuž uložená, možno opatrne vybetónovať stropný veniec. V tom istom kroku zalievame betónovou zmesou so zrnami frakcie maximálne 4 mm aj drážky medzi dielcami.
Montovaný strop: alternatíva s výbornými akustickými vlastnosťami

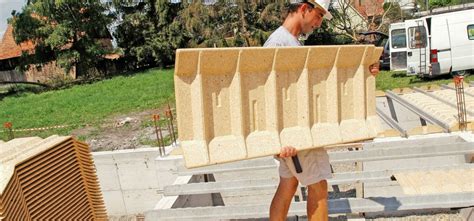

Ďalšou alternatívou na zhotovenie stropných konštrukcií je montovaný strop. Tento systém sa skladá z prefabrikovaných nosníkov, vložiek a monolitickej betónovej zálievky. Vzhľadom na hmotnosť a rozmery tvárnic si realizácia stropu týmto spôsobom nevyžaduje žiadnu mechanizáciu. Kombináciou betónu s pórovitou štruktúrou stropných vložiek nadobúda strop výborné akustické vlastnosti z hľadiska nadobudnutia dostatočných parametrov vzduchovej a krokovej nepriezvučnosti. Výhodná je aj variabilnosť riešenia priestupov a tvaru stropu. Otvory pre schodisko či komíny možno vytvoriť veľmi jednoducho.
Príprava a montáž montovaného stropu
Na správnu realizáciu montovaného stropu je potrebný plán kladenia nosníkov zhotovených na základe statického návrhu stropu. Tento plán by mal okrem statických požiadaviek na únosnosť stropu zohľadňovať aj riešenie detailov, ako sú komínová výmena, kotvenie schodiskového ramena a pod.
Pred realizáciou montovaného stropu treba osadiť montážne podpery v rastri maximálne 1,60 × 1,60 m. Ich úlohou je podopierať železobetónové stropné nosníky, ktoré sa vyrábajú v rôznych variáciách vystuženia. Na vyloženie nosníkov na nosné steny v celých balíkoch sa odporúča použiť auto s hydraulickou rukou alebo žeriav. V mieste uloženia nosníkov sa na posledný rad tehál obvodového múru položí ťažký asfaltovaný pás. Nosníky sa ukladajú priamo na asfaltované pásy podľa plánu kladenia.
Minimálna dĺžka uloženia nosníkov na obvodovej stene je 150 mm, pokiaľ nie je v statickom výpočte uvedené inak. Nosníky začíname ukladať od kraja stropného poľa. Detaily stropu, napríklad komínová výmena, by sa mali riešiť v rámci plánu kladenia. Nosníky treba ukladať od kraja steny tak, aby koniec stropnej vložky ležal na obvodovej stene minimálne v šírke 20 mm. Krajný rad vložiek možno podľa potreby aj skrátiť. Osová vzdialenosť nosníkov je 680 mm. V mieste uloženia nosníkov sa vkladajú stropné vložky, ktoré vymedzujú osovú vzdialenosť nosníkov.
Podoprenie a vystuženie
Nosníky s dĺžkou do 4 m treba podoprieť ihneď po ich uložení. Nosníky dlhšie ako 4 m sa podpierajú už pri ukladaní, čím sa zabráni ich poškodeniu nadmerným priehybom. Krajné podpery sa umiestňujú 1,75 m od nosnej steny, medzi ostatnými podperami môže byť vzájomná vzdialenosť max. Pomocou podoprenia sa vytvorí v strede rozpätia každého poľa stropu prevýšenie s veľkosťou 1/300 rozpätia, pričom prehnutie nosníka musí byť plynulé. Stropné vložky sa ukladajú nasucho vždy medzi dva nosníky (aj krajný rad vložiek). Stropné vložky možno rezať na potrebnú dĺžku. Dutiny v koncových stropných vložkách sa odporúča pred betonážou upchať alebo zakryť vhodným spôsobom.
Po uložení vložiek na nosníky obmurujeme pomocou tenkovrstvovej malty kraj obvodových múrov vencovými tvárnicami. Vytvorí sa tak priestor pre stužujúci veniec. V prípade potreby upravíme stropné vložky tak, aby medzi nimi a vencovou tvárnicou zostala medzera približne 200 mm. Stropné vložky sa ukladajú tesne k sebe. Projektom predpísaná medzera sa ponecháva medzi vložkou a komínovým telesom. Pred vystužením stropu a vencov sa po obvode stropu vymuruje jeden rad vencových tehál. Príslušná výška horného okraja vencových tehál sa dosiahne vrstvou maltového lôžka v potrebnej hrúbke. Odolnosť vencových tehál proti vylomeniu z maltového lôžka počas betonáže možno zvýšiť vytvorením latového alebo betónového klinu. Strmene, ktoré sa nachádzajú na koncoch a v strede nosníkov, sa nadvihnú pod uhlom 45°smerom k nosnej stene. Do strmeňov na obidvoch koncoch nosníkov sa vloží spojovacia výstuž v tvare L, ktorá sa zviaže s výstužou venca. Tá musí zasahovať z venca nad nosníky na vzdialenosť 1/6 rozpätia, minimálne však 0,8 m od vnútorného líca nosnej steny. Do medzery medzi stropné vložky a vencové tvárnice vložíme výstuž venca.
Ako nainštalovať znížený strop | Urob si sám pre začiatočníkov
Betonáž montovaného stropu
Pred betonážou sa musí konštrukcia očistiť a navlhčiť, medzery pri stropných nosníkoch sa polejú vodou. Pred betonážou je predovšetkým v letných mesiacoch potrebné celý strop dôkladne poliať vodou. Zálievkový betón musí byť vystužený podľa predpisu statika oceľovou sieťou (napríklad ∅ 6/150/150) po celej ploche stropu s minimálnym krytím 10 mm. Betónová doska sa vystužuje zváranými sieťami KARI s veľkosťou ôk 150/150/4 mm.
Rebrá trámov, vence a stropná doska sa následne vybetónujú podľa projektu. Strop sa betónuje zároveň so stužujúcim vencom. Hrúbka betónovej dosky v mieste maximálneho prevýšenia má byť 40 až 70 cm. Pri betonáži sa betón nesmie nahromadiť na jednom mieste. Po zmonolitnení vznikne tuhý železobetónový strop s konštrukčnou hrúbkou 250 mm. Strop je nosný najskôr po 28 dňoch, keď betón vyzrie.
Zateplenie stropu
Každý, kto býva v starej budove, vie, že kúrenie môže byť od určitej výšky stropu drahé - najmä ak je strop zle izolovaný. Zateplenie stropu sa postará o to, aby sa miestnosti rýchlejšie zahrievali a tým sa šetrili náklady na vykurovanie. Okrem toho zateplenie stropu ponúka zvukovú izoláciu a vizuálne vylepšuje miestnosť. K dispozícii sú riešenia pre výšky zateplenia od 4 do 12,5 cm.
Pri takomto priamom závesnom systéme už nie sú potrebné komplikované drevené lišty. S týmto pohodlným a časovo úsporným riešením je možné ľahko vyrovnať aj nerovnosti. Vyžaduje si inštaláciu základných a nosných profilov. Dosky zo sadrokartónu sa pripevnia ku konštrukcii a potom sa zatmelia. Veľa výšky miestnosti sa nestratí.
Porovnanie stropných systémov
| Parameter | Strop z bieleho pórobetónu | Montovaný strop |
|---|---|---|
| Minimálna dĺžka uloženia dielca/nosníka na obvodovej stene | 100 mm | 150 mm |
| Osová vzdialenosť nosníkov | N/A (jednotlivé dielce) | 680 mm |
| Maximálny raster montážnych podpier | N/A | 1,60 × 1,60 m |
| Odporúčané profily výstuže venca | min. 4x 10 mm (pozdĺžne), ∅ 6 mm strmienky (250 mm rozstup) | Spojovacia výstuž L-tvar, Kari sieť (∅ 6/150/150) |
| Okamžite pochôdzne | Áno | Nie (po 28 dňoch) |
| Vyžaduje mechanizáciu | Áno (žeriav/mechanická ruka) | Áno (nosníky, betón) |
