Vykurovanie rodinného domu predstavuje významnú časť prevádzkových nákladov, a preto je dôležité venovať pozornosť všetkým jeho komponentom. Jedným z kľúčových prvkov vykurovacej sústavy je obehové čerpadlo, ktoré je zodpovedné za cirkuláciu teplej vody medzi zdrojom tepla (kotlom) a vykurovacími telesami. Obehové čerpadlá pre ústredné vykurovanie alebo podlahové kúrenie sú zariadenia na vytláčanie vody z kotla do kúrenia. Okrem vykurovacích systémov sa obehové čerpadlá využívajú aj v klimatizačných zariadeniach či pri ohreve bazénov.
Princíp fungovania obehového čerpadla
Obehové čerpadlá používané vo vykurovacích systémoch patria medzi odstredivé čerpadlá. Zabudovanými lopatkami poháňajú vodu v trubkách na kúrenie. Čerpadlo vykurovacieho systému sa spravidla prevádzkuje s elektrickou energiou. Privedený elektrický prúd sa mení na mechanický prečerpávací výkon, ktorý je potrebný na prúdenie vody vo vykurovacom systéme.
Obehové čerpadlo vykurovacieho okruhu zabezpečuje, aby vykurovacia voda rovnomerne pretekala vykurovacími rozvodmi a vykurovacími telesami. Čerpadlo vykurovacieho systému pritom zabezpečuje nepretržitú prevádzku dovtedy, pokým je zapnutý samotný vykurovací systém. Vykurovacia voda sa čerpá z kotla, kde sa predtým zohriala. Potom tečie do vykurovacích telies, čím sa zohrejú a takto môžu zohriať celú miestnosť. Keď tým vykurovacia voda stratí svoju teplotu, prečerpá sa naspäť do kotla, kde celý okruh začína odznova.
Rozhodujúce pritom je, aby čerpadlo vykurovacieho okruhu prečerpávalo len toľko vody, koľko je skutočne potrebné na dosiahnutie požadovanej teploty. Príliš veľa vody je jednak neefektívne a okrem toho ho vykurovacie telesá nedokážu adekvátne spracovať. Pri príliš malom množstve vykurovacej vody zostávajú vykurovacie telesá buď celkom studené, alebo aspoň nedosahujú požadovanú teplotu.
Ako funguje recirkulácia teplej vody?
Dôležité parametre a typy obehových čerpadiel
Ďalším rozhodujúcim kritériom je, aby čerpadlo vykonávalo svoju prácu energeticky čo najefektívnejšie. K týmto parametrom patria objemový prietok a príkon. Objemový prietok nie je v priamej súvislosti s privedenou energiou, namiesto toho toto číslo vyjadruje, koľko vody je čerpadlo schopné prečerpať za stanovený časový rámec, často sa ako jednotka volí liter za hodinu. Dopravná výška nie je, ako sa často predpokladá, výška, do akej je čerpadlo vykurovacieho systému schopné vodu prečerpávať. Pod týmto parametrom sa rozumie tlakový výkon samotného čerpadla. Táto hodnota sa však napriek tomu meria v metroch. Obidva parametre sú elementárnym a rozhodujúcim faktorom z hľadiska celkovej efektívnosti vykurovacieho zariadenia.
Na trhu sú dostupné obehové čerpadlá v dvoch základných vyhotoveniach: mokrobežné (bez upchávky) a suchobežné (s upchávkou, ktorá oddeľuje čerpané médium od okolia). Lopatky v moderných čerpadlách sú mokro bežné s nastavením rýchlosti otáčok motora. Táto funkcia môže slúžiť na zlepšenie doregulovania vykurovacieho systému.
Moderné vykurovacie systémy využívajú vo väčšine prípadov rovnako moderné riadené čerpadlá. Tie sa samočinne nastavujú a pracujú vo vopred stanovenom spektre ohraničenom minimálnym a maximálnym výkonom. Koľko toho výkonu sa skutočne využije, závisí od požadovaného výkonu a od tepla, ktoré má vykurovacie teleso dosiahnuť. Čerpadlo sa tak vždy prispôsobí aktuálnej potrebe, bez toho, aby na to spotrebovalo príliš veľa energie. Takzvané vysoko účinné čerpadlo je ďalším technologickým vývojom, v praxi sa však zatiaľ používa skôr zriedkavo, aj keď u nových zariadení je štandardom.
Klasikmi, medzičasom už skôr neefektívnymi a zastaranými, sú:
- Jednostupňové riešenia: Jednostupňové čerpadlo pracuje vždy s tou istou energiou a silou, čo je možno neefektívne. Koniec koncov, nie vždy sa vykuruje presne v rovnakom rozsahu a s rovnakou intenzitou.
- Viacstupňové riešenia: Viacstupňové čerpadlá síce toto slabé miesto trochu eliminujú, musia sa však vždy manuálne nastavovať. To tiež vedie k vysokým stratám z hľadiska účinnosti, pretože tieto nastavenia možno vykonať len približne.
Význam regulácie otáčok a energetická účinnosť
Automatické prispôsobenie výkonu čerpadla, teda jeho otáčok, je pre úsporu energie mimoriadne dôležité. Prevádzka čerpadla na plné otáčky je nevyhnutná len počas malej časti jeho celkovej prevádzky, zvyčajne len päť až sedem percent z celkového denného času. Regulácia zároveň zabezpečuje hladký rozbeh čerpadla a znižuje počet cyklov zapnutia/vypnutia. Tým sa redukuje mechanické zaťaženie a opotrebovanie jednotlivých komponentov, čo v konečnom dôsledku predlžuje životnosť čerpadla.
Čerpadlo s automatickou reguláciou pracuje s maximálnou účinnosťou a v optimálnom režime. Vďaka moderným technológiám dokážu špičkové zariadenia, ako napríklad čerpadlá Alpha od spoločnosti Grundfos, znížiť spotrebu energie až o 60 %.
Výber a návratnosť investície
Nákupná cena energeticky účinných čerpadiel býva síce vyššia, ale investícia sa zvyčajne rýchlo vráti. Pri výmene starého, neregulovaného čerpadla za moderné čerpadlo s reguláciou, je priemerná návratnosť kalkulovaná na približne 14 mesiacov. Je však dôležité pamätať na to, že aj napriek vysokej kvalite sa môže vyskytnúť porucha, ktorá si vyžiada servis. V súčasnosti platná legislatíva vyžaduje, aby nové čerpadlá disponovali integrovanou reguláciou otáčok, ktorá je nevyhnutná pre vysokú účinnosť a úspornosť celého systému.
Kritériá pre výber obehového čerpadla
Pri výbere obehového čerpadla pre systémy vykurovania v rodinných domoch a menších vykurovacích sústavách je potrebné zohľadniť niekoľko kľúčových kritérií:
- Životnosť: Moderné čerpadlá sú navrhnuté pre dlhodobú a bezproblémovú prevádzku.
- Hlučnosť: Nízka hladina hluku je dôležitá, pretože zvuk sa v potrubí a vode šíri efektívne. Všetky moderné a nové obehové čerpadlá musia spĺňať kritériá práce s nízkym hlukom, keďže zvuk v potrubí a vode sa šíri o mnoho ďalej.
- Elektrická spotreba: Energetická účinnosť je kľúčová pre zníženie prevádzkových nákladov. Všetky moderné a nové obehové čerpadlá musia spĺňať kritériá nízkej elektrickej spotreby.
- Typ motora a regulácia: Mokrobežné lopatky s možnosťou nastavenia rýchlosti otáčok motora prispievajú k lepšej regulácii vykurovacieho systému.
- Odolnosť voči vysokým teplotám: Čerpadlá musia byť schopné pracovať s teplotami presahujúcimi 100°C. Moderné obehové čerpadlá musia byť schopné pracovať s vysokými teplotami presahujúcimi 100°C. V niektorých prípadoch aj viac, keď dôjde k prehriatiu kotla na tuhé palivo a čerpadlo je jeden zo súčiniteľov, ktorý dokáže tento prehriaty kotol ochladiť cez kotlovú reguláciu.
Špecifické typy a značky obehových čerpadiel
Na trhu existuje široká škála obehových čerpadiel od rôznych výrobcov, každý s vlastnými špecifickými vlastnosťami. Pri výbere náhrady za staršie čerpadlo je dôležité konzultovať s predajcom alebo servisným technikom, aby bolo možné nájsť optimálne riešenie s porovnateľnými alebo lepšími parametrami.
| Značka | Kľúčové vlastnosti |
|---|---|
| Aquart | Vyznačujú sa vysokokvalitnými bipolárnymi a asynchrónnymi motormi s väčším krútiacim momentom a stabilitou. |
| Avansa | Populárne pre systémy ústredného vykurovania, s trojrýchlostným motorom a možnosťou elektronického ovládania pre automatické prispôsobenie výkonu. |
| IBO | Liatinové čerpadlá s antikoróznym smaltom, vybavené prepínačom troch rýchlostí motora a možnosťou oddelenia riadiacej jednotky pri údržbe. |
| DAB | Elektronické čerpadlá DAB EVOPLUS s vysokovýkonným synchrónnym motorom a frekvenčným meničom otáčok, ktoré dosahujú výrazné úspory energie a eliminujú hlučnosť. |
| Grundfos | Značka známa svojimi inovatívnymi a energeticky úspornými riešeniami, ako napríklad séria Alpha. |
| Wilo | Ponúka široký sortiment čerpadiel, vrátane starších modelov ako RS25/4-3, pre ktoré sú dostupné moderné náhrady. |
Regulácia a riadenie obehového čerpadla
Okrem samotného čerpadla je dôležité zvážiť aj systém jeho riadenia. Existujú rôzne typy regulácií a termostatov, ktoré umožňujú optimalizovať prevádzku obehového čerpadla:
- Príložné termostaty: Umožňujú zapnúť alebo vypnúť čerpadlo na základe teploty vody v potrubí. Sú vhodné napríklad na ohrev zásobníka alebo ochranu kotlového okruhu.
- Izbové termostaty: Riadia prevádzku kotla a následne aj čerpadla na základe požadovanej teploty v miestnosti.
- Regulátory s viacerými snímačmi: Umožňujú nezávislé riadenie teploty v rôznych častiach domu alebo systému.
- Systémy pre riadenie trojcestných ventilov: Zabezpečujú správne miešanie vody a optimálnu distribúciu tepla.
Pri ekvitermickej regulácii sa teplota vykurovacej vody nastavuje automaticky na základe teploty v exteriéri (získava sa zo senzora na fasáde). Pri výbere regulácie je dôležité zohľadniť typ vykurovacieho systému, kotla a individuálne potreby užívateľa.
Ochrana systému a servis

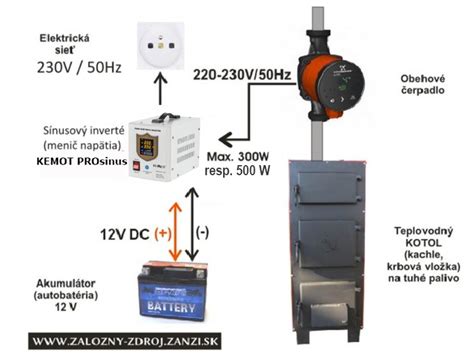

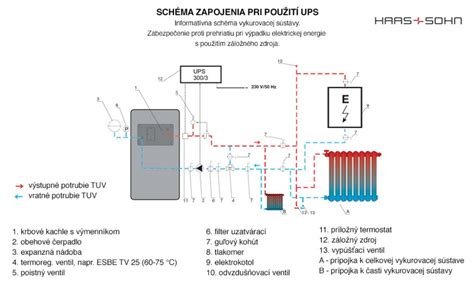

V prípade výpadku elektrickej energie je nevyhnutné myslieť na záložný zdroj, najmä pri kotloch na tuhé palivo. Zastavenie obehového čerpadla môže v krátkom čase spôsobiť prehriatie kotla. Záložný zdroj zabezpečí dostatok energie pre chod čerpadla a zároveň chráni systém pred prepätím.
Pri akýchkoľvek problémoch s obehovým čerpadlom alebo jeho reguláciou je dôležité obrátiť sa na odborníkov. Spoločnosť Pumpa, a.s. pôsobí ako autorizované servisné stredisko pre záručný aj pozáručný servis popredných výrobcov obehových čerpadiel, ako sú Grundfos, Wilo a KSB. Ponúka tiež službu nonstop servisu, čím zabezpečuje pomoc zákazníkom 24 hodín denne, 365 dní v roku.
Obehové čerpadlo v kontexte moderných vykurovacích systémov
Efektívne a tým aj úsporné vykurovanie nie je iba otázkou voľby vhodného kotla. Jeho obstaranie by sa malo začínať projektom, ktorý vypracuje odborník. Podceniť by ste nemali ani odbornú inštaláciu vrátane nastavenia parametrov vykurovacieho systému. Kompatibilita spotrebičov je nevyhnutná na dosiahnutie úspor energie a zníženie uhlíkovej stopy systémov vykurovania, chladenia a prípravy teplej vody.
Hybridné riešenia, ktoré kombinujú plynový kondenzačný kotol a tepelné čerpadlo vzduch-voda, predstavujú sľubnú možnosť pre mnohé druhy projektov. Predaj tepelných čerpadiel, ktoré často spolupracujú s obehovými čerpadlami, kolíše najmä v závislosti od cien energií, predovšetkým pomeru elektriny a plynu, ale výrazný vplyv majú aj dotačné programy.
V hybridnom systéme s tepelným čerpadlom je možné tepelné čerpadlo používať po celý rok, ale najúčinnejšie pracuje pri vyšších vonkajších teplotách. Kotol je naopak najúčinnejší pri nízkych vonkajších teplotách. Hybridný vykurovací systém sleduje vonkajšie teploty aj výstupnú teplotu a automaticky vyberá ten najúčinnejší variant. Zabezpečte si spoľahlivosť, účinnosť a udržateľnosť vo všetkých ročných obdobiach s hybridným systémom Hoval. Systémový regulátor vám dáva plnú kontrolu nad vykurovaním. Zároveň zabezpečuje, že všetky systémové komponenty pracujú ruka v ruke, aby vyhovovali vašim potrebám. Akonáhle teplota výrazne klesne, systém sa prepne na kotol. To znamená ekonomickú a bezstarostnú prevádzku.
