Komplexný sprievodca výmenou vypínačov v domácnosti

Raz za čas nastane v každej domácnosti čas na výmenu vypínača. Nejeden z nás stál s úvahou, ako vymeniť vypínač. Ať už šlo pouze o estetickou záležitost, nebo o nefunkční prvek, který výměnu nutně potřeboval. Výměna starého či nefunkčního vypínače je základná zručnosť, ktorú zvládne každý domáci majster. Výměna vypínače trvá většinou jen pár minut a není to nic složitého. Hotovo budete mať za pár minút.

Bezpečnosť predovšetkým: Práca s elektrickým prúdom

Vždy, keď pracujete so zariadením pod elektrickým prúdom, je potrebné dbať na bezpečnosť. Predsa len sa jedná o prácu s elektrickým prúdom, ktorá môže byť veľmi nebezpečná. S napätím 230V by mala manipulovať len osoba k tomu oprávnená, teda s platnou vyhláškou č. 508/2009 Z.z. resp. Vyhláška 50. Ak si však na to netrúfate, neváhajte osloviť odborníka. Ak si na to ale netroufáte, nemusíte se stydět, když si zavoláte odborníka. Výměna nástěnného vypínače je pro zručného domácího kutila zvládnutelný úkon, ale pracuje se s elektrickým zařízením. Základní pravidlo proto zní: vždy pracujte na beznapěťovém zařízení, dodržujte zásady BOZP, používejte vhodné nářadí a pokud si nejste stoprocentně jisti, přizvěte kvalifikovaného elektrikáře. Správny postup však nie je len o estetike, ale predovšetkým o bezpečnosti.

Prvý a najdôležitejší krok: Vypnutie elektrického obvodu

🛑 POZOR: Pred začatím práce vypnite príslušný istič v rozvodnej skrini! Prvým krokom je teda vypnutie elektrického obvodu. V skrini s poistkami nájdete príslušný istič. V pojistkové skříni naleznete příslušný jistič, který je označen nápisem vypínače osvětlení. Ak si nie ste istí, vyskúšajte, ktorý istič ovláda daný okruh. Rozsvietíme svetlo, u ktorého chceme vypínač měnit. Jistič pro osvětlení má 6 Ampér. Toto je dôležitý krok a za žiadnu cenu sa naň nesmie zabudnúť. V opačnom prípade riskujeme svoj život. Ako vždy, keď pracujete se zařízením pod elektrickým proudem, je třeba dbát na bezpečnost.

Overenie beznapäťového stavu

Po vypnutí ističa je nevyhnutné overiť, či je obvod skutočne bez napätia. Vezmeme skúšačku napätia a overíme či je prúd naozaj vypnutý. Ověření beznapěťového stavu - nejdříve bezkontaktní zkoušečka, poté dvoupólová zkoušečka napětí na vodičích v krabici.

Základné časti vypínača

Ak hovoríme o vypínači, v tomto článku máme na mysli klasický vypínač na svetlo, určený pre domové elektroinštalácie. Skladá sa z niekoľkých hlavných častí:

• Klapka (č. 1 na obrázku): nazýva sa aj kolíska a je najnápadnejšou časťou vypínača.
• Rámček (č. 2 na obrázku): zakrýva prechod medzi klapkou a stenou. Môže byť z rovnakého materiálu a farby ako klapka. Do spoločného rámika viete umiestniť až 6 prístrojov - vypínače, stmievače, ale aj zásuvky či iné ovládače. Na výber máte vodorovné, ale aj zvislé radenie.
• Strojček (č. 3 na obrázku): je ukrytý pod klapkou a zabezpečuje samotné spínanie el. prúdu.

Druhy vypínačov a ich funkcie

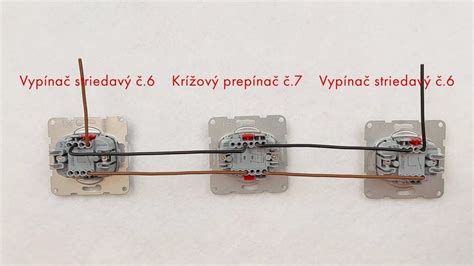

Vypínače na svetlo rozdeľujeme podľa funkcie na niekoľko druhov. Niektoré môžu ovládať aj viac svetidiel, prípadne ich môžete zapojiť tak, že budete môcť ovládať jedno svietidlo z viacerých miest. Na ovládanie LED osvetlenia v byte máte možnosť zvoliť dva druhy vypínačov, na jeden alebo dva obvody, odborne sa nazývajú jedno alebo dvojpólový.

Krok za krokom: Výmena starého vypínača

1. Príprava a demontáž starého vypínača

Pred akýmkoľvek zásahom je nevyhnutné vypnúť elektrický obvod a overiť beznapäťový stav. Vo vypínači vedú dva alebo tri vodiče. V prípade jednopólového vypínača vedú dva vodiče, pri dvojpólovom tri a pri nových elektrických vedeniach dokonca tri až štyri. Zapamätajte si, ako boli umiestnené - alebo lepšie - urobte si fotku. V dnešnej dobe máme k dispozícii už množstvo zaznamenávacích zariadení, do ktorých patria aj mobilné telefóny, ktoré už takmer všetky majú fotoaparát. Odfoťte si mobilom, ako boli umiestnené, keby ste si to nezapamätali. Odporúčame urobiť si fotku zapojenia pred odpojením vodiča.

Odstránenie pôvodného vypínača - zasuňte medzi kryt a rámeček vhodný nástroj - plochý šroubovák, nůž apod. a kryt z boku uvoľnite a odstraňte ho. Najskôr zasuňte plochý skrutkovač, nôž alebo podobný vhodný nástroj medzi kryt a rámček, uvoľnite osku kolísky a odstráňte ju. Potom povolte šroubky a uvoľnite vodiče. Nyní můžete za pomoci vhodného šroubováku šroubky povolit a uvolnit tak vodiče a následně starý vypínač odstranit. Starý vypínač odstráňte.

2. Kontrola a príprava vodičov

Pokiaľ by boli konce vodičov poškodené - ohořelé, s poškozenou izolací a podobně, bude nutné je kleštěmi zkrátit a pomocí odizolovacích kleští vodiče upravit, a to v délce zhruba 10 mm. Káble by mali byť odizolované v dĺžke cca 10 - 12 mm. Dĺžka odizolovania dodržujte podľa piktogramu na strojku (obvykle 8-12 mm).

Pozor na hliníkové (AL) rozvody

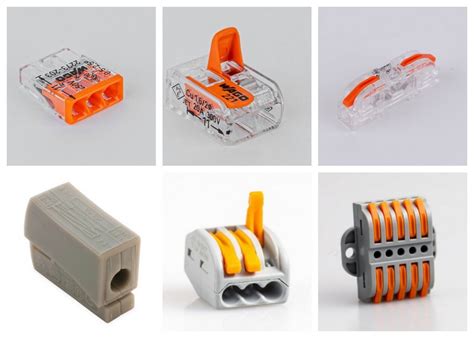

Ak máte v stene staré sivé hliníkové káble, meď nového vypínača s nimi nesmie prísť do priameho kontaktu bez úpravy. Hliník na vzduchu oxiduje a spoj sa prehrieva. Riešenie: Pred zasunutím hliníkového vodiča do svorky použite kontaktnú Al-Cu pastu (napr. od značky Wago). V starších rozvodoch (hliníkové vodiče, spoločný PEN) je zvýšené riziko lámavosti a prechodových odporov. Hliník je křehký a v pružinových svorkách může časem „pracovat“. Využijte svorky určené pro Al (popř. wagosvorky pro Al).

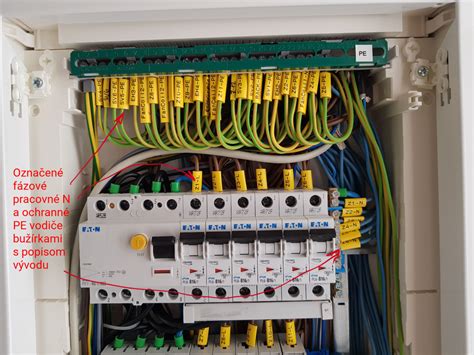

Identifikácia vodičov a ich farby

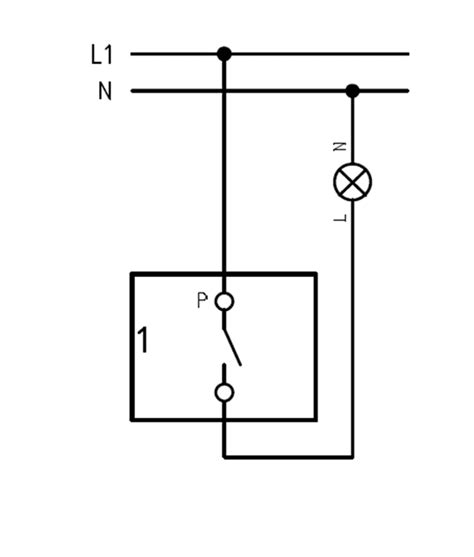

Na každom modernom vypínači nájdete svorku označenú písmenom L. Sem patrí prívodná fáza (vodič, v ktorom skúšačka svieti). Ostatné svorky (často označené šípkami) slúžia na odvod prúdu do svietidla. Barvy vodičů (nové instalace): fáze L - hnědá/černá/šedá; střední vodič N - modrá; ochranný vodič PE - zelenožlutá. V starších instalacích se můžete setkat s odlišnostmi (např. PEN).

3. Montáž nového vypínača

Rovnako ako na starom vypínači, aj na novom ako prvé odstránime kryt. Povolte za pomoci šroubováku kontaktní šrouby natolik, aby pod ně bylo možné vtlačit vodič - ten tam pak pomoci rukou nebo kleští vložte a šrouby nyní utáhněte, aby byl vodič pevně uchycen - zároveň ale s opatrností, abyste tlakem nepoškodili vypínač. Do nového vnútra vypínača uchyťte za hlavičky skrutiek všetky vodiče tak, ako boli upevnené v starom vypínači.

Moderné bezskrutkové svorky

V dnešných moderných vypínačoch nahradili skrutky plastové úchytky, do ktorých drôty iba zasuniete a ony sa spoja s vodivou plochou. Pri bezskrutkových svorkách stačí odizolovaný vodič jednoducho zasunúť až na doraz. Skrutkovač potrebujete iba na ich demontáž. V dnešní době se již téměř se šroubovým typem vypínačů v moderním designu nesetkáme, zde šrouby nahradily plastové úchytky, do nichž se dráty zasunou a zkontaktují se s vodivou plochou.

Pri dvojpólových vypínačoch, ak zameníte vodiče, môžete vyhodiť istič. Zo steny totiž vedú tri káble, takže opatrnosť je dôležitá. Pokiaľ máte skúšačku, môžete káble pred spätnou montážou prekontrolovať. Vypínač vložte do krabice, vyrovnajte a dotiahnite rozperky alebo skrutky. Nasaďte krycí rámik a klapku. Teraz môžete nasadiť nový kryt. Výstupky na bokoch musíte zacvaknúť do otvorov v rámčeku - z jednej strany je teda nasaďte na sebe, na druhej strane bok zmáčknite a nasaďte do rámčeku.

4. Záverečná kontrola a skúška funkčnosti

Po montáži nového vypínača je čas opätovne zapnúť istič. Ak sa svietidlo rozsvietilo, je všetko v poriadku a s prácou ste hotoví. Ak sa zablyskne a vyhodí istič, drôty sa vám podarilo prehodiť. Odskrutkujte drôty a dva prehoďte medzi sebou. Proces znova pokračuje nahodením ističa a skúškou zapnutia. Funkční zkouška (po zapnutí): zapínání/vypínání světla, nepřítomnost zápachu a nadměrného zahřívání. Skontrolujte a dotiahnite všetky spoje.

Riešenie problémov a časté chyby

Prečo starý vypínač iskrí? Ak pri prepnutí počujete praskanie alebo vidíte záblesk, problémom je zvyčajne oxidácia kontaktov alebo uvoľnený vodič. Dlhodobé iskrenie vypínača zvyšuje teplotu a môže viesť k roztaveniu plastov alebo dokonca k požiaru. Záměna vodičů - fázi L nikdy nepropojujte na PE/N. Poddimenzované nebo povolené svorky - hrozí zahřívání, jiskření a požár. Skřípnuté vodiče pod rámečkem - časem poruší izolaci. Mnohé chytré vypínače (Wi-Fi/Zigbee/Z-Wave) vyžadujú nulový vodič N v krabici. Ak nemáte v krabici nulový vodič, inštalácia chytrého vypínača môže byť problematická.

Typy montáže a výber vypínačov

Zapustená montáž

Zapustená montáž účinnejšie chráni mechanizmus prístroja pred poškodením, pôsobí tiež elegantnejším a menej rušivým dojmom. Tieto vypínače sa neupevňujú priamo do steny, ale priskrutkovaním strojčeka do plastovej inštalačnej krabice. Nevýhodou je, že pre krabicu musíte vysekať vhodný otvor (to platí aj pre káble, keďže ich budete chcieť takisto ukryť pod omietku). Krabice môžu mať rôzne hĺbky, v Európe však majú jednotnú veľkosť. Priemer je 68 mm pre krabice KU-68 a KP-68. Existujú varianty na montáž do steny a na stenu - pomocou takejto krabice nainštalujete podomietkový vypínač na omietku. V ponuke nájdete aj varianty pre montáž do dreva, do sadrokartónu či hlboké krabice do zateplenej steny.

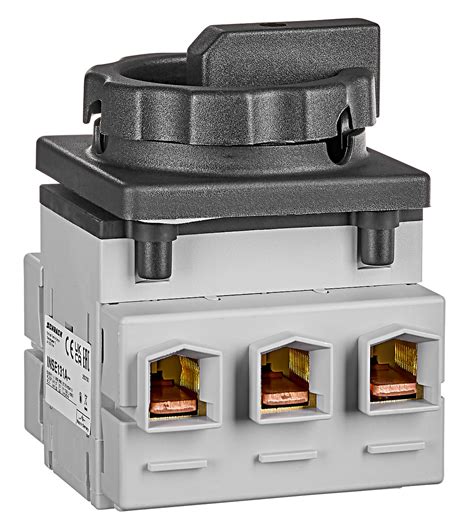

Montáž na povrch

Montáž na povrch sa používa skôr v exteriéri, prípadne v neobytných priestoroch (dielňa, garáž, pivnica, priemysel), najmä v spojení s uložením káblov do inštalačných líšt alebo inštalačných rúrok. Výhodou je, že pre vypínače na stenu nemusíte vysekávať otvor, vypínače majú pripravené otvory na skrutky.

Výmena vypínača vrátane krabice

Postup, ako vymeniť vypínač vrátane krabice, je trochu zložitejší. Postupujte rovnako až do sundání celého vypínače. Ze zdi odstraňte celou krabičku - bude ji nejspíše třeba vysekat ze zdi, ale s opatrností, abyste příliš nepoškodili zeď okolo, i když je možné, že kvůli velikosti nové krabičky budete muset díru posléze zvětšit. Abyste se vyvarovali silného poškození zdi, stačí vám na vyjmutí staré krabičky obyčejný velký plochý šroubovák, kterým krabičku vysekáte ven. Novou krabičku zkuste nasadit na otvor, abyste se přesvědčili, že dosedá přesně a nebude potřeba dalších zednických úprav. Do otvoru vložte novú krabičku, vyražte naznačený otvor pre dráty v krabičce a protáhněte dráty skrze krabičku ven. Vnejší okolí mezi krabičkou o otverem ve zdi zafixujte sádrou. Nezapomeňte, že krabička musí být zajištěna i zespodu.

Estetika a dizajn

Každý sa snaží aby interiér v ktorom býva vyzeral čo najlepšie. Pritom musíme myslieť na každý detail. Vypínače do bytu alebo domu vyberáme podľa toho, na čo majú slúžiť a tiež podľa farby a samozrejme dizajnu. Existuje totiž viacero druhov vypínačov a o farbách a dizajnových radách už ani nemusíme hovoriť. Do interiéru vyberáme ale také vypínače, ktoré buď splývajú so stenou a nijako nevynikajú, prípadne vypínače, ktoré sú výraznejšie, no ladia s ostatným zariadením v danej miestnosti. Ak chcete zásuvky a vypínače zladiť, vyberajte vždy z jedného dizajnového radu od jediného výrobcu.

Výška inštalácie a IP krytie

Technické normy (STN) nepredpisujú, v akej výške má byť vypínač nainštalovaný. Odporúčajú len umiestnenie vypínačov a káblov do tzv. elektroinštalačných zón. Vypínače ovládané z jedného miesta majú v rôznych krajinách iné normy montážnej polohy. V USA či Ázii zapaľujete svetlo smerom hore, v Anglicku smerom dolu. Nech už zvolíte akýkoľvek variant, montážne polohy by ste mali nastaviť v celom objekte jednotne.

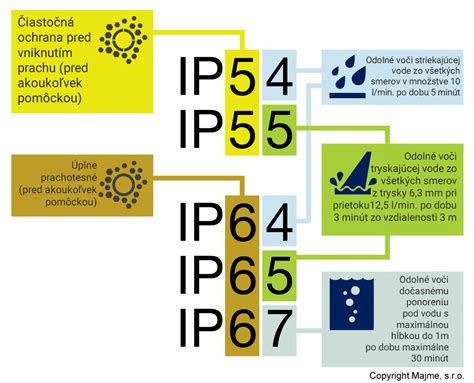

Vypínače v interiéri sú spravidla určené do suchého prostredia. Aj doma však nájdete priestory s náročnejšími podmienkami, ktoré si vyžadujú použitie vypínačov odolných voči prachu či vlhkosti. Môže ísť napr. o kúpeľne, práčovne, pivnice alebo exteriérové priestory. Odolnosť sa vyjadruje tzv. krytím IP. Tento parameter vyjadrujú výrobcovia písmenami IP a dvojmiestnym číslom. Elektrické vypínače pre suché prostredie majú zvyčajne krytie IP20. O vypínačoch odolných voči vlhkosti hovoríme v prípade, že majú krytie IP44, ktoré im zaručí odolnosť voči striekajúcej vode. Vypínače IP20 od tých odolnejších na prvý pohľad často nerozoznáte.
