Stropná konštrukcia je jedným z kľúčových prvkov každej budovy, plní nielen funkciu nosnú, ale ovplyvňuje aj celkové tepelno-izolačné a akustické vlastnosti stavby. V kontexte bytových domov, kde je kladený dôraz na komfort bývania, energetickú efektívnosť a dlhodobú udržateľnosť, je výber vhodného stropného systému mimoriadne dôležitý. V posledných rokoch sa na trhu objavujú stále nové a inovatívne riešenia, ktoré dopĺňajú tradičné technológie a prinášajú rad výhod. V súčasnosti sa čoraz viac presadzujú polomontované a prefabrikované stropné systémy. Jedným z takýchto systémov je polomontovaný betónový stropný systém „PM“.
Čo je polomontovaný betónový stropný systém PM?
Polomontovaný betónový stropný systém „PM“ je inovatívny systém určený pre bytové a občianske stavby, ako aj pre menej náročné výrobné a skladovacie priestory. Tento systém bol vyvinutý špeciálne pre bytové a občianske stavby a je vhodný aj pre menej náročné výrobné a skladovacie priestory. Stropný systém „PM“ je vhodný pre architektov, stavebné firmy a investorov, ktorí potrebujú efektívne riešenia pre bytové a občianske stavby, ako aj pre výrobné a skladovacie priestory. Stropný systém „PM“ je možné použiť na nosné steny z tehál, pórobetónových tvárnic, debniacich tvárnic a iných stavebných materiálov. Polomontovaný betónový stropný systém PM možno použiť na nosné steny zhotovené z tehál, pórobetónových či debniacich tvárnic a iných materiálov. Na základe projektovej dokumentácie, tj pôdorysov nadzemných podlaží, rezov objektu Vám navrhneme skladbu panelov.
Kľúčové výhody systému PM
Hlavnou výhodou systému PM je, že nevyžaduje montážne podpery do rozpätia 7,0 metrov, čo výrazne urýchľuje výstavbu. Pri väčších rozpätiach - nad 7,0 m - musí byť situácia posúdená individuálne. Taktiež spotreba betónu na zálievku a nadbetonávku je minimálna. Spotreba betónu na zálievku špár je len 5 l/m² a ďalšia výstuž nie je potrebná, čo priaznivo ovplyvňuje cenu. Hlavné výhody stropného systému „PM“ zahŕňajú rýchlu výstavbu bez potreby montážnych podpier do 7,0 m a minimálnu spotrebu betónu na zálievku a nadbetonávku. Cena stropného systému „PM“ je ovplyvnená spotrebou betónu, absenciou potreby dodatočnej výstuže do nadbetonávky a celkovými nákladmi na osadenie a zabudovanie stropu. Realizácia stropného systému „PM“ prebieha rýchlo, pričom nová stropná vložka BSV 60/20/25 umožňuje montáž bez nadbetonávky, čo urýchľuje proces výstavby.
Komponenty systému PM
Polomontovaný stropný systém PM pozostáva z prefabrikovaných častí a častí zhotovených priamo na stavbe.
Prefabrikované časti:
- betónového predpätého nosníka PM
- betónovej stropnej vložky PM 60/19
- betónovej stropnej vložky PM 60/25
Časti zhotovené na stavbe:
- stužujúceho venca (pod stropným systémom a v úrovni stropného systému)
- spojovacej výstuže
- betónovej zálievky
Nosníky „EE“, ktoré sú súčasťou tohto systému, môžu byť použité ako prosté nosníky a ukladajú sa na nosné steny, železobetónové vence alebo priamo na murivo. Nosníky „EE“ môžu byť použité výlučne ako prosté nosníky v neagresívnom prostredí. Nosníky musia byť uložené na nosnej konštrukcii. Nosníky je možné kotviť do železobetónovej výmeny (niekedy je to potrebné umiestniť v okolí väčších otvorov). Stropné nosníky je možné ukladať na železobetónové vence, vyrovnávacie vence, alebo priamo na murivo.
Technické parametre systému PM
Systém PM sa vyznačuje špecifickými technickými parametrami, ktoré prispievajú k jeho efektivite a spoľahlivosti:
- Hrúbka stropného systému: Hrúbka hotového stropného systému „PM“ je 190 mm.
- Osová vzdialenosť nosníkov: Osová vzdialenosť nosníkov je štandardne 600 mm (kladenie: nosník - vložka - nosník) alebo 150 mm (kladenie: nosník - nosník).
- Únosnosť: Únosnosť stropného systému je daná únosnosťou samotných nosníkov a je posudzovaná podľa STN 73 1201 pre bežné, neagresívne prostredie. Nosníky vyhovujú na medzný stav šírky trhlín 2. kategórie. Únosnosť stropného systému „PM“ je daná ako únosnosť samotných nosníkov. Únosnosť stropných nosníkov je daná v štádiu montáže (v prípade ak stropná konštrukcia nebude podopretá v tomto štádiu) a v štádiu užívania. V štádiu montáže únosnosť stropného nosníka je daná únosnosťou samotného nosníka bez zálievky. Stropná konštrukcia dosiahne projektovanú únosnosť v štádiu užívania len po zatvrdnutí zálievky.
- Dĺžky nosníkov: Stropné nosníky sú vyrábané v dĺžkach od 1,0 m do 7,0 m po 100 mm odstupoch.
- Uloženie nosníkov: Minimálne uloženie nosníkov na veniec je 100 mm (pre nosníky dĺžky do 5,0 m a vrátane 5,0 m) a 120 mm (pre nosníky dĺžky nad 5,0 m).
- Trieda betónu zálievky: Trieda betónu zálievky je min. C20/25.
Pre lepšiu prehľadnosť uvádzame kľúčové technické špecifikácie systému PM v nasledujúcej tabuľke:
| Parameter | Hodnota |
|---|---|
| Hrúbka hotového systému | 190 mm |
| Osová vzdialenosť nosníkov | Štandardne 600 mm alebo 150 mm |
| Maximálne rozpätie bez podpier | 7,0 metrov |
| Spotreba betónu na zálievku špár | 5 l/m² |
| Dĺžky nosníkov „EE“ | Od 1,0 m do 7,0 m (po 100 mm odstupoch) |
| Minimálne uloženie nosníkov (do 5,0 m) | 100 mm |
| Minimálne uloženie nosníkov (nad 5,0 m) | 120 mm |
| Trieda betónu pre zálievku | Min. C20/25 |
Brúsenie priznaného betónového stropu žirafou Dokonalý surový vzhľad
Realizácia a montáž stropného systému PM
Na správnu realizáciu montovaného stropu je potrebný plán kladenia nosníkov zhotovených na základe statického návrhu stropu. Tento plán by mal okrem statických požiadaviek na únosnosť stropu zohľadňovať aj riešenie detailov, ako sú komínová výmena, kotvenie schodiskového ramena a pod. Na vyloženie nosníkov na nosné steny v celých balíkoch sa odporúča použiť auto s hydraulickou rukou alebo žeriav.

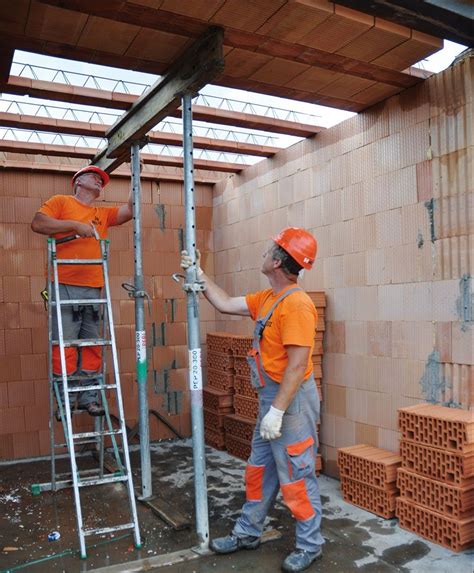

Ukladanie stropných nosníkov a vložiek
Stropné nosníky treba ukladať do cementovej malty triedy MC5,0, ktorá je rovnomerne nanesená na celej kontaktnej ploche. Cementová malta vytvára pružné uloženie stropného nosníka a vyrovnáva nerovnosti v úložnej ploche (zakrivenie nosníka na koncoch, nerovnomerný povrch venca). S nosníkmi, ktoré sú už uložené do cementovej malty, sa nesmie hýbať. Projektovanú osovú vzdialenosť nosníkov treba dodržať s presnosťou ±5,0 mm. V uložení je možné akceptovať odchýlku najviac 20 mm, a to smerom k zníženiu miery úložnej dĺžky (ale min. úložná dĺžka je 100 mm). Stropné nosníky je potrebné rozmiestňovať tak, aby lokálne zaťaženia boli koncentrované nad nosníkmi.
Ako prvé sa ukladajú koncové stropné tvárnice s plnými čelami, ktoré zabraňujú zatečeniu betónu. Pri ich ukladaní treba kontrolovať osovú vzdialenosť trámov. Po umiestnení stropných vložiek je potrebné komunikačné cesty a miesta skládok materiálu prekryť fošňami. Tieto fošne treba podoprieť v miestach nosníkov „EE“.
Betónovanie stropu
Pred betonážou treba drážky vyčistiť a boky nosníkov a stropných vložiek navlhčiť. Drážku medzi nosníkom a stropnými vložkami treba zabetónovať súčasne s vencom nachádzajúcim sa v úrovni stropu. Zálievku stropu treba betónovať v jednom pracovnom cykle. Na čerstvo vybetónovanom úseku stropu je ZAKÁZANÁ doprava materiálu do dosiahnutia požadovanej kockovej pevnosti betónu v tlaku. Počas prvého týždňa tvrdnutia je potrebné betón ošetrovať vlhčením. Pred dažďom, vetrom, slnečným žiarením a mrazom treba čerstvý betón chrániť PVC fóliou alebo celtovinou. Podperná konštrukcia (ak bola použitá pre rozpätia nad 7,0 m) sa smie odstrániť najskôr po 3 týždňoch. Pri teplotách nižších ako 5°C sa musí táto doba predĺžiť v súlade s príslušnými normami.
Za správnu a odbornú realizáciu betónového stropu zodpovedá stavbyvedúci a to aj v prípade, ak pracovník výrobcu poskytne na stavbe, prípadne telefonicky ďalšie vysvetlenia k výkresom skladby, výstuže, skiciam a pod.
Manipulácia a skladovanie komponentov PM
Stropné trámy a vložky možno z dopravného prostriedku vykladať ručne alebo pomocou žeriavu. Nesmú sa však zhadzovať, vysýpať alebo s nimi manipulovať takým spôsobom, ktorý by mohol viesť k ich poškodeniu. Pri tom je nutné vykonať kontrolu množstva, typu a dĺžky trámov a vložiek.
Stropné trámy sa skladujú usporiadané podľa dĺžky. Pri nerovnom podklade treba každých 1,5 m podložiť fošne alebo hranoly. Pri väčšom množstve sa môžu trámy ukladať vo viacerých vrstvách. Medzi jednotlivé vrstvy je potrebné kolmo podložiť hranoly alebo laty. Ak nie sú stropné vložky paletované, po roztriedení sa môžu uložiť na rovný podklad do maximálne 6 vrstiev.
Otvory a úpravy v systéme PM
Stropné dielce sa nesmú na stavbe skracovať ani inak tvarovo upravovať. Otvory do stropu sa riešia viacerými spôsobmi. Otvory do priemeru 150 mm môžeme do dielcov vŕtať priamo na stavbe. Väčšie otvory do šírky 250 mm sa robia priamo vo výrobe a objednávateľ na ne musí upozorniť vopred. Otvory širšie ako 250 mm sa robia prerušením jedného alebo viacerých dielcov, pričom sa použije oceľová výmena. Tieto otvory sa riešia pri tvorbe výkresu skladby stropu, ktorý spracováva výrobca dielcov podľa záväzných podkladov objednávateľa. Na základe výkresu skladby a statických požiadaviek sa potom na každý dielec individuálne dimenzuje výstuž.
