Rozvádzač je zariadenie, ktoré slúži na rozvod alebo meranie elektrického prúdu a v rámci fotovoltiky je miestom, kde sa zhromažďuje a následne distribuuje elektrická energia vyprodukovaná solárnymi panelmi. Správne navrhnutá schéma zapojenia fotovoltiky je vaším základným sprievodcom pri plánovaní a realizácii vlastnej fotovoltickej elektrárne. Ukazuje, ako sú jednotlivé prvky systému prepojené a slúži ako praktický návod pre projektantov, elektrikárov aj distribučnú spoločnosť.
Úloha rozvádzača vo fotovoltickom systéme
Rozvádzač zabezpečuje, aby váš fotovoltický systém spracovával vyrobenú energiu podľa vašich aktuálnych potrieb - aby ste ju mohli buď spotrebovať, uskladniť, čerpať z batérie alebo posielať prebytok do siete. Ak chcete pochopiť, ako pracuje rozvádzač, musíte vedieť, že celý proces začína na streche solárnymi panelmi, ktoré tvoria jednosmerný prúd. Ten následne striedač zmení na dvojsmerný prúd, vhodný na bežné používanie.

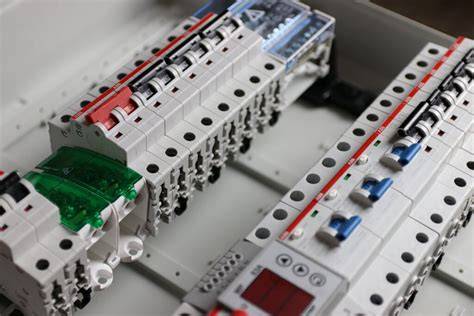

Rozvádzač má hneď niekoľko úloh:
- Spojiť viacero solárnych panelov do sérií alebo paralelných obvodov.
- Bezpečne odvádzať prúd a chrániť systém pred preťažením alebo skratom.
- Obsahovať meracie prístroje a senzory, ktoré monitorujú stav systému.
Zapojenie Ističa
Integrácia s distribučnou sieťou
Pripojenie fotovoltiky do siete podlieha prísnym pravidlám. Distribučná sústava má limitovanú kapacitu, preto musí byť množstvo a druh zdrojov elektriny vyvážený a kontrolovaný. Predtým, než vybudujete svoj zdroj, podajte žiadosť o pripojenie, aby distribútor mohol preveriť, akú kapacitu vám vie na vašom odbernom mieste prideliť.
Základné technické parametre pripojenia
| Parameter | Význam |
|---|---|
| Fázovosť | Trojfázové pripojenie umožňuje lepšie využívať kapacitu rozvodu a zlepšuje symetriu siete. |
| Elektromer | Inteligentný elektromer vykonáva medzifázový zápočet dodanej a odobranej elektriny v reálnom čase. |
| Legislatíva | Každý výrobca elektriny musí mať uzatvorenú zmluvu s obchodníkom s elektrinou. |
Bezpečnosť a normy
Rozvádzače pre fotovoltické inštalácie sa od bežných domových rozvádzačov líšia špecifickou prevádzkou, sú na ne preto kladené vyššie požiadavky. Tie definuje norma STN EN 61439-2, ed. 3, príloha DD. Špecifickou prevádzkou sa myslí napríklad prítomnosť DC napätia, ktoré dosahuje často hodnotu okolo 1 000 V, alebo kombinácia AC a DC obvodov v jednom rozvádzači.
Je nevyhnutné, aby bol systém uzemnený, strešná časť ako aj ostatné komponenty k tomu prislúchajúce. Zároveň zdôrazňujeme, že do samotného zapojenia by ste sa nemali púšťať sami, nesprávna manipulácia môže viesť k poškodeniu zariadení alebo ohrozeniu bezpečnosti, preto je vždy potrebný kvalifikovaný odborník.
Ak inštalácia neprebehne cez certifikovanú firmu, domácnosť by ani nemala nárok na prípadnú dotáciu. Po montáži nasleduje oficiálne pripojenie fotovoltiky do distribučnej siete cez lokálneho správcu. Prevádzkovanie nelegálneho zdroja predstavuje zvýšené bezpečnostné riziko pre užívateľov sústavy a možné ohrozenie života zamestnancov pri prevádzke a údržbe siete.
