Stavebný rozvádzač s elektromerom: Komplexný sprievodca výberom a inštaláciou

Výber správneho stavebného rozvádzača s elektromerom je zásadným krokom pri zriaďovaní elektrickej prípojky. Tieto komponenty slúžia nielen ako "meracie miesto" pre spotrebu elektrickej energie, ale zároveň predstavujú aj "hlavný istiaci bod" celej inštalácie. Preto je nevyhnutné, aby spĺňali prísne technické normy a pripájacie podmienky konkrétnej distribučnej spoločnosti, ktorá prevádzkuje elektrické vedenie vo vašej lokalite. Tento komponent slúži nielen ako "meracie miesto" pre váš elektromer, ale zároveň predstavuje aj hlavný istič a centrálny bod pre pripojenie celej vašej elektroinštalácie. Vzhľadom na jeho dôležitosť a zodpovednosť, ktorú so sebou nesie, je nevyhnutné pristupovať k jeho výberu s náležitou starostlivosťou a informovanosťou. Proces výberu nie je len o estetike či cene, ale predovšetkým o dodržaní prísnych technických noriem, pripájacích podmienok konkrétnej distribučnej spoločnosti a zabezpečení bezpečnej a spoľahlivej prevádzky vašej elektrickej siete.

Pochopenie základov: Čo je elektromerový rozvádzač a prečo je dôležitý?

Elektromerový rozvádzač, často označovaný aj ako "skriňa na elektromer" alebo "meracia skrinka", je špecializovaná elektrická skriňa navrhnutá na bezpečné a funkčné umiestnenie elektromera, hlavného ističa a ďalšieho potrebného elektroinštalačného materiálu. Je elektrické zariadenie určené na rozvod alebo meranie elektrického prúdu. Elektromerové rozvádzače sú súčasťou elektrickej inštalácie každého obytného či priemyselného priestoru, domov, bytov, nákupných centier, výrobných hál. Jeho hlavnou úlohou je zabezpečiť presné meranie spotreby elektrickej energie a zároveň poskytnúť prvotnú ochranu celej inštalácie pred prepätím a preťažením pomocou hlavného ističa.

Základné funkcie elektromerového rozvádzača zahŕňajú:

• Meranie spotreby: Umožňuje inštaláciu elektromera, ktorý zaznamenáva množstvo spotrebovanej elektrickej energie.
• Hlavné istenie: Obsahuje hlavný istič, ktorý slúži ako prvá a najdôležitejšia úroveň ochrany celej elektroinštalácie. V prípade poruchy alebo preťaženia siete istič automaticky preruší dodávku elektriny.
• Pripojovací bod: Slúži ako rozhranie medzi verejnou distribučnou sieťou a vnútornou elektroinštaláciou objektu.
• Ochrana: Chráni citlivé meracie a spínacie prvky pred poveternostnými vplyvmi, mechanickým poškodením a neoprávneným zásahom.

Vzhľadom na tieto funkcie je zrejmé, že elektromerový rozvádzač nie je možné vyrobiť "na kolene" alebo improvizovať. Musí spĺňať prísne technické normy a špecifické požiadavky distribučnej spoločnosti, ktorá prevádzkuje elektrickú sieť vo vašej lokalite. Elektromerový rozvádzač je určený na rozvod elektrického prúdu a meranie spotrebovanej elektrickej energie. Spravidla obsahuje elektromer a hlavný istič. V rozvádzači je osadený hlavný istič, ktorý slúži na odpojenie rozvádzača (tiež bytu, domu) od elektrického prúdu. Svorky a ističe sú pod krytom, ktorý sa musí dať zaplombovať, aby bolo znemožnené manipuláciu s tzv. nemeranou časťou - zamedzenie čierneho odberu. Inštalujú sa doň prístroje ako ističe, prúdové chrániče, poistkové odpínače, elektromery, vypínače a rôzne ochranné, signalizačné a ovládacie prvky.

Výber podľa distribučnej oblasti: Kľúč k certifikácii a súladu s normami

Najdôležitejším parametrom pri výbere rozvádzača je jeho certifikácia pre konkrétnu distribučnú oblasť. Na Slovensku pôsobia tri hlavné distribučné spoločnosti: Západoslovenská distribučná (ZSD), Stredoslovenská distribučná (SSD) a Východoslovenská distribučná (VSD). Každá z nich má svoje špecifické technické pripájacie podmienky, ktoré musia elektromerové rozvádzače spĺňať. Rôzne distribučné spoločnosti majú totiž na elektrické prípojky rôzne požiadavky.

• Pre ZSD a VSD: K dispozícii sú modely, ktoré spĺňajú spoločné technické pripájacie podmienky pre tieto dve distribučné oblasti. Tieto rozvádzače sú často označené ako certifikované pre ZSD a VSD a sú pripravené na splnenie noriem platných napríklad v roku 2025.
• Pre SSD: Pre oblasť Stredoslovenskej distribučnej sú k dispozícii špecifické certifikované rozvádzače, ktoré sú určené na montáž do výklenku, na stenu alebo zapustené. Tieto rozvádzače sú často označené skratkou (Z L) pre zapustenú montáž alebo (P L) pre nástené prevedenie.

Je dôležité si uvedomiť, že distribučné spoločnosti sa starajú o prevádzku rozvodnej siete, zatiaľ čo dodávateľom elektriny, ktorý vám posiela faktúry, môže byť iná spoločnosť (napríklad ZSE, SPP, Magna, Elgas a iné). Požiadavky na elektromerový rozvádzač sa však viažu práve na distribučnú spoločnosť. Pri výbere je dôležité venovať pozornosť aj novým normám, ktoré nadobúdajú účinnosť, napríklad od 1. januára 2025. Tieto normy môžu ovplyvňovať požiadavky na konštrukciu a vybavenie rozvádzačov, najmä v súvislosti s fotovoltikou.

Pri výbere sa preto riaďte nasledujúcimi odporúčaniami:

• Identifikujte svoju distribučnú oblasť: Zistite, ktorá distribučná spoločnosť pôsobí vo vašej lokalite.
• Vyberte rozvádzač certifikovaný pre danú oblasť: Na trhu nájdete rozvádzače označené ako "pre ZSD", "pre VSD" alebo "pre SSD".
• Preštudujte si technické pripájacie podmienky: V niektorých prípadoch môže byť potrebné poznať špecifické požiadavky distribučnej spoločnosti na vnútorné usporiadanie a zapojenie rozvádzača.

Niektorí výrobcovia, ako napríklad HASMA, ponúkajú elektromerové rozvádzače certifikované priamo pre konkrétne distribučné oblasti, čo vám uľahčí výber a zabezpečí súlad s predpismi.

Typy montáže: Umiestnenie vášho elektromerového rozvádzača

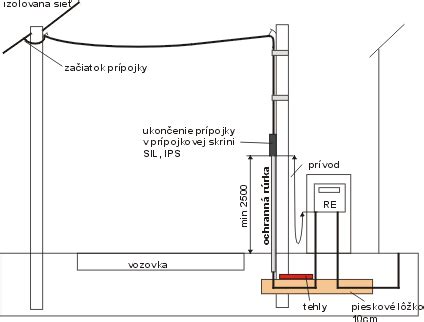

Umiestnenie elektromerového rozvádzača je rovnako dôležité ako jeho typ a musí byť odsúhlasené distribučnou spoločnosťou, zvyčajne v rámci schváleného projektu elektrickej prípojky. Elektromerové rozvádzače sa líšia nielen podľa distribučnej oblasti, ale aj podľa spôsobu montáže, prevedenia a určenia. Rozvádzač by mal byť umiestnený na hranici vášho pozemku a na verejne prístupnom mieste, aby umožňoval prístup pracovníkom distribučnej spoločnosti.

Existujú štyri hlavné typy montáže:

• Nástenné elektromerové rozvádzače: Tieto rozvádzače sú určené na montáž na povrch steny. Sú populárne pre svoju jednoduchú inštaláciu a dostupnosť v rôznych šírkach (napr. 26 cm). Sú vhodné tam, kde je možnosť pripevnenia na pevnú konštrukciu v súlade s požiadavkami distribučnej spoločnosti. Mnohé z nich sú pripravené pre fotovoltiku (FVE) a dvojtarifné meranie, pričom obsahujú povinný vypínací prvok na vývode. Vyznačujú sa UV ochranou a plnými dverami pre zabezpečenie. Existujú aj kompaktné jednofázové varianty s rozmermi napríklad 26x40 cm.
• Zapustené (pod omietku) elektromerové rozvádzače: Tieto rozvádzače sa montujú priamo do steny alebo do múrika. Vyžadujú si stavebné úpravy, ale výsledkom je esteticky integrovanejšie riešenie. Poskytujú elegantnejší vzhľad a lepšiu ochranu. Sú ideálne pre moderné stavby alebo rekonštrukcie. Tieto rozvádzače sú často pripravené pre dvojtarifné meranie a fotovoltiku, pričom musia obsahovať povinný vypínač na vývode. Pre oblasť SSD existujú varianty (Z L) určené na zamurovanie pre jednotarifné meranie.

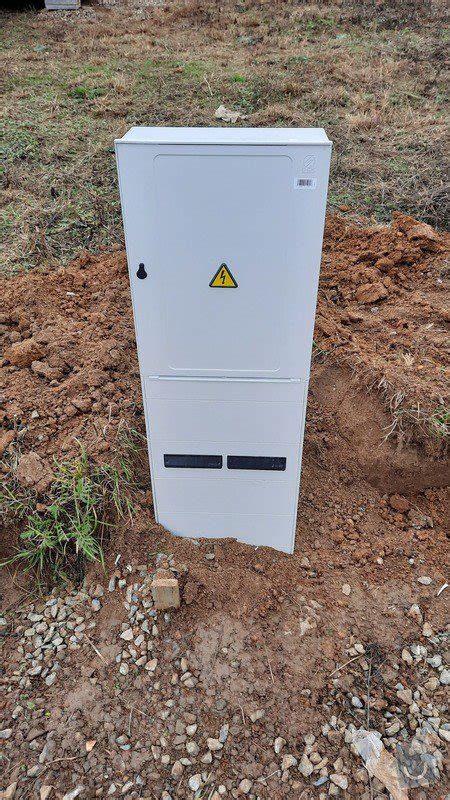

• Pilierové elektromerové rozvádzače: Tieto rozvádzače sú špeciálne navrhnuté na montáž do zeme. Sú samostojace konštrukcie, ktoré sa často montujú do zeme alebo na betónový podstavec. Zvyčajne majú v spodnej časti tzv. "zemný diel" v tvare písmena U, ktorý zabezpečuje ich stabilitu. Sú ideálne pre miesta, kde ešte nie je postavený plot alebo stena, do ktorej by bolo možné rozvádzač zabudovať. Hodí sa na miesta, kde ešte nemáte alebo neplánujete plot. Vyrábajú sa v rôznych prevedeniach, vrátane "nízkych" pilierov a sú pripravené pre trojfázové meranie, často s prípravou pre HDO (diaľkové riadenie spotreby). Niektoré pilierové rozvádzače majú šírku 26 cm a sú FVE ready s povinným vypínačom. Ak budete neskôr chcieť zabudovať elektromerový rozvádzač do plota či do steny, nekupujte pilierový. Vyberte si variant 1 so zabudovaním do steny a kým nepostavíte plot, uchytíte ho dočasne na kovové podpery. Rozvádzač s pilierom a zemným dielom na zahrabanie do zeme, alebo tiež ako samostatná skriňa na zamurovanie do plotu, alebo do steny.
• Rozvádzače na plot či múrik: Niektoré typy rozvádzačov sú prispôsobené na montáž priamo do plota alebo na múrik, čím sa efektívne integrujú do oplotenia pozemku.

Pri výbere typu montáže zohľadnite nielen požiadavky distribučnej spoločnosti, ale aj stavebné možnosti vášho pozemku a celkový dizajn okolia. Je dôležité, aby rozvádzač nebol voľne zavesený, ale pevne a bezpečne upevnený na zvolenom podklade alebo konštrukcii.

Počet fáz a taríf: Prispôsobenie vašim energetickým potrebám

Ďalším kľúčovým faktorom pri výbere elektromerového rozvádzača je počet fáz a potreba dvojtarifného merania.

Jednofázové vs. trojfázové pripojenie:

• Jednofázové elektromerové rozvádzače sú určené pre objekty s nízkou spotrebou elektriny alebo tam, kde je dostupné iba jednofázové pripojenie. Typicky sa používajú pre garáže, chaty, malé rodinné domy alebo predajné stánky.
• Trojfázové elektromerové rozvádzače sú štandardom pre väčšinu rodinných domov, komerčných a priemyselných budov s vyššou spotrebou elektrickej energie. Jedno- a trojfázové elektromerové skrine od nás majú rovnaké rozmery i cenu.

Jednotarifné vs. dvojtarifné meranie:

• Jednotarifné meranie znamená, že cena za elektrickú energiu je počas celého dňa rovnaká. Tento typ je vhodný pre objekty, kde sa elektrina nevyužíva na intenzívne vykurovanie alebo nabíjanie elektromobilov.
• Dvojtarifné meranie umožňuje využívať nízku (lacnejšiu) sadzbu elektriny počas denných hodín (tzv. "nočný prúd") a počas víkendov. Pre toto meranie je potrebný špeciálny elektromerový rozvádzač s prepínacím prvkom, ktorý umožňuje dodávateľovi elektriny prepínať medzi vysokou a nízkou sadzbou. Na využitie dvojtarifného merania je potrebný dvojtarifný elektromerový rozvádzač, ktorý má priestor na osadenie modulu hromadného diaľkového ovládania (HDO) a na príslušné svorky. Toto riešenie je ideálne pre domácnosti, ktoré využívajú elektrické vykurovanie (elektrické kotly, tepelné čerpadlá, podlahové vykurovanie), nabíjajú elektromobily, alebo majú iné vysoké energetické nároky počas nízkej tarify. Budete potrebovať tzv. dvojtarifný elektromer. Pri ňom môžete využívať nízku (lacnejšiu) sadzbu elektriny v noci či počas rôznych časových okien a cez víkendy - hovorí sa tomu aj nočný prúd. No a pre dvojtarifné meranie budete zase potrebovať elektromerový rozvádzač trojfázový dvojtarif alebo jednofázový dvojtarif. Pomocou neho dodávateľ elektriny prepína meranie medzi vysokou a nízkou sadzbou.

Prípadné využitie nočného prúdu a potrebu dvojtarifného merania odporúčame konzultovať s projektantom elektroinštalácie alebo kvalifikovaným elektrikárom, aby ste mohli optimálne využiť potenciál lacnejšej elektriny. Počet taríf, pri našom označení rozvádzačov nájdete v názve rozvádzača pod číslom pred písmenom R. Číslo 1 označuje jednotarifný rozvádzač, číslo 2 označuje dvojtarifný rozvádzač.

Ďalšie dôležité vlastnosti a konfigurácie

Fotovoltika (FVE)

Mnohé moderné rozvádzače sú pripravené pre inštaláciu fotovoltických panelov. To často zahŕňa dodatočné priestory a istenia potrebné pre pripojenie FVE. Mnohé z nich sú pripravené pre fotovoltiku (FVE) a dvojtarifné meranie, pričom obsahujú povinný vypínací prvok na vývode. Tieto rozvádzače sú často pripravené pre dvojtarifné meranie a fotovoltiku, pričom musia obsahovať povinný vypínač na vývode.

Elektromerový rozvádzač pre viacero elektromerov

V prípadoch, ako sú dvojdomy, bytové domy, skupiny garáží alebo viaceré nájomné priestory, môže byť ekonomicky výhodnejšie použiť jeden elektromerový rozvádzač pre viacero elektromerov. Elektromerový rozvádzač pre 2 elektromery využijete napríklad v dvojdome alebo na chate, kde sa chcete na elektrickú prípojku zložiť so susedom. Do dvojelektromerových rozvádzačov štandardne robíme prípravu na 1 spoločný prívodný kábel od prípojky. Tieto sú ideálne pre miesta s viacerými samostatnými odbermi. Dvojité rozvádzače majú štandardne prípravu na jeden spoločný prívodný kábel.

Materiál a odolnosť: Prečo je plast štandardom

Na výrobu skríň elektromerových rozvádzačov sa používa plast plnený skleneným vláknom. Väčšina moderných elektromerových rozvádzačov je vyrobená z plastu plneného sklenenými vláknami (napríklad tvrdený polyester so sklolaminátom). Tento materiál je obľúbený pre svoju dobrú elektrickú izoláciu, samozhášavosť a odolnosť voči poveternostným vplyvom, ako je intenzívny dážď či krupobitie. Tento materiál je odolný, avšak vplyvom slnečného žiarenia sa na jeho povrchu môžu po rokoch objaviť tmavšie miesta, čo však neovplyvňuje funkčnosť materiálu. Takáto plastová skrinka na elektromer má však jednu nevýhodu. Po niekoľkých rokoch sa na jej povrchu môžu v dôsledku pôsobenia slnečného žiarenia objaviť tmavšie miesta. Dôležité je, že materiál rozvádzača sa tým nijako neoslabuje. Výrobcovia ako SFOS a SEZ Krompachy berú spätnú väzbu od zákazníkov vážne a pracujú na inováciách, ktoré by tento problém v budúcnosti mohli odstrániť. V SFOS berieme spätnú väzbu od zákazníkov vážne, preto v tomto smere chystáme novinku, ktorá problém odstráni. Tak ako všetci výrobcovia na Slovensku, aj my používame na výrobu elektromerových rozvádzačov skrine z plastu plneného sklenným vláknom. Vyznačujú sa UV ochranou a plnými dverami pre zabezpečenie.

Bezpečnosť na prvom mieste: Hlavný istič, prierez vodičov a plombovanie

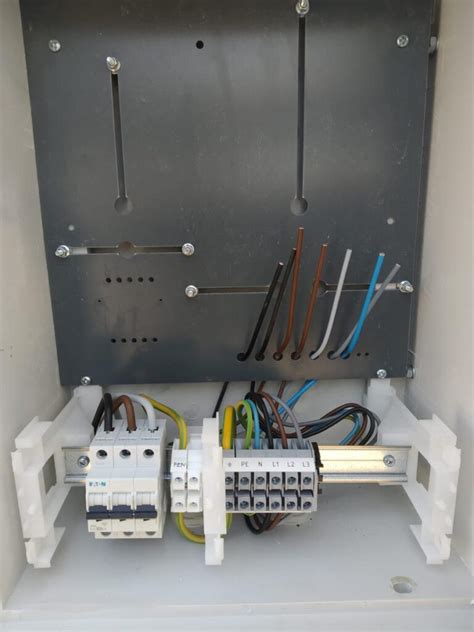

Hlavný istič zvyčajne nie je súčasťou dodávky elektromerového rozvádzača a je potrebné ho dokúpiť samostatne podľa hodnoty schválenej distribučnou spoločnosťou. Je nevyhnutné zdôrazniť, že hlavný istič nie je štandardnou súčasťou väčšiny dodávaných elektromerových rozvádzačov a musíte si ho dokúpiť samostatne. Pri výbere hlavného ističa sa musíte riadiť hodnotou, ktorú vám schválila distribučná spoločnosť elektriny. Táto hodnota závisí od typu vašej prípojky a predpokladaného maximálneho odberu elektriny. Pre bežné rodinné domy bez elektrického vykurovania sa často používa trojfázový 25 A istič s charakteristikou B, ale pri vyššom odbere môže byť potrebný silnejší istič. Niektoré akcie však ponúkajú hlavný istič ako darček.

Pri výbere konkrétneho elektromerového rozvádzača si dajte pozor aj na výplet (prierez - tj. hrúbku vodičov). Ten si vyberiete priamo na stránke konkrétneho elektromerového rozvádzača. Správna voľba závisí od menovitého prúdu vami použitého hlavného ističa.

Dôležité upozornenie k plombovaniu:

Elektromer a hlavný istič sú plombované komponenty. Akékoľvek neoprávnené zásahy do plombovanej časti vám môžu spôsobiť sankcie od distribútora elektriny. Preto je absolútne nevyhnutné, aby montáž elektromerového rozvádzača, pripojenie elektromera a hlavného ističa vykonával len kvalifikovaný elektrotechnik. Sami do týchto častí nezasahujte.

Certifikácia a ďalšie typy rozvádzačov

Elektromerové rozvádzače SFOS sú pravidelne testované a certifikované ISO 14001 a ISO 9001. Okrem elektromerových rozvádzačov existujú aj certifikované prípojkové skrinky (napr. od SPP), ktoré sú určené na montáž na elektrický stĺp a zabezpečujú istenie odbočky k rodinnému domu.

Stavebný rozvádzač slúži pre rozvod elektrickej energie na stavbách, ako dočasný zdroj na napájanie rôznych zariadení a náradia. Zásuvky, osadené v stavebnom rozvádzači musia byť istené okrem ističov aj prúdovým chráničom. Dôležitým prvkom je aj núdzový vypínač na povrchu rozvádzača, ktorý má byť ľahko prístupný a viditeľný pre potrebu rýchleho vypnutia. Stupeň ochrany IP pri stavebnom rozvádzači by mal byť minimálne IP44 pre zaistenie dostatočnej ochrany proti vlhkosti. Vonkajšie rozvádzače sú umiestnené mimo obytných priestorov, väčšinou slúžia na meranie spotrebovanej elektrickej energie a obsahujú aj hlavný vypínač pre prípadné odpojenie prívodu do bytu alebo domu. Vnútorné rozvádzače v bytových a domových inštaláciách predstavujú tzv. bytové, či modulové rozvodnice, ktoré obsahujú ističe a prúdové chrániče istiace rôzne svetelné či zásuvkové okruhy.

Dôležité upozornenia a odporúčania

• Montáž len kvalifikovaným elektrotechnikom: Montáž elektromerového rozvádzača smie vykonávať výhradne kvalifikovaný elektrotechnik s platným oprávnením. Nesprávna montáž môže viesť k ohrozeniu života a majetku.
• Projektová dokumentácia: Požiadavky distribučnej spoločnosti na elektrickú prípojku sú špecifické. Je potrebné podať žiadosť a na základe podmienok distribučnej spoločnosti projektant vypracuje projektovú dokumentáciu k prípojke.
• Konzultácia s odborníkmi: V prípade nejasností ohľadom výberu dvojtarifného merania alebo iných špecifických požiadaviek je vhodné konzultovať situáciu s projektantom elektroinštalácie alebo priamo s elektrikárom.

Výber správneho stavebného rozvádzača s elektromerom je investíciou do bezpečnosti a spoľahlivosti vašej elektrickej prípojky.

Praktické porovnanie a výber

Na trhu existuje široká ponuka elektromerových rozvádzačov od rôznych výrobcov, ako sú SFOS, SEZ Krompachy, HASMA, ETI, Eaton a ďalší. Pri porovnávaní konkrétnych modelov sa zamerajte na nasledujúce parametre:

• Výrobca a oblasť pôsobnosti: Uistite sa, že rozvádzač je určený pre vašu distribučnú oblasť.
• Typ montáže: Zvoľte vhodný typ podľa vašich podmienok.
• Počet fáz a taríf: Vyberte konfiguráciu, ktorá zodpovedá vašim potrebám.
• Maximálny počet elektromerov: Ak potrebujete viacero meracích bodov.
• Maximálny prúd ističa: Skontrolujte kompatibilitu s vaším hlavným ističom.
• Rozmery: Zohľadnite priestorové možnosti.
• Materiál a odolnosť: Plastové rozvádzače sú bežné a odolné.
• Cena: Porovnajte ponuky, ale nezabúdajte na kvalitu a súlad s normami.

Napríklad, pre malé objekty bez elektrického vykurovania môže byť ideálny jednofázový jednotarifný rozvádzač od SEZ Krompachy alebo SFOS. Pre domy s elektrickým vykurovaním a potrebou využívať lacnejší nočný prúd je vhodnejší trojfázový dvojtarifný rozvádzač, napríklad od SEZ Krompachy. Ak potrebujete riešenie pre dvojdom, zvážte dvojelektromerový rozvádzač od SEZ Krompachy. V tabuľke nižšie nájdete prehľad niektorých populárnych typov elektromerových rozvádzačov na slovenskom trhu, ktoré vám môžu pomôcť pri rozhodovaní. Tieto prehľady sú orientačné a vždy je potrebné si overiť aktuálne parametre a dostupnosť u konkrétneho predajcu.

Pri výbere sa neváhajte obrátiť na odborníkov alebo predajcov, ktorí vám radi poradia s výberom najvhodnejšieho elektromerového rozvádzača pre vaše konkrétne potreby a podmienky.
