Tento článok sa zameriava na význam tepelnej izolácie v rozvodoch vody a kúrenia, a prečo by ste nemali tento aspekt pri ich inštalácii prehliadať. Potrubie treba izolovať najmä preto, lebo izolovaním získate dobrý funkčný systém vedení, ktorý zníži náklady na vykurovanie. Minimalizácia energetických strát je nielen ekonomickým prospechom, ale aj environmentálnym prínosom, pretože znižuje emisie skleníkových plynov spojené s vykurovacími systémami.

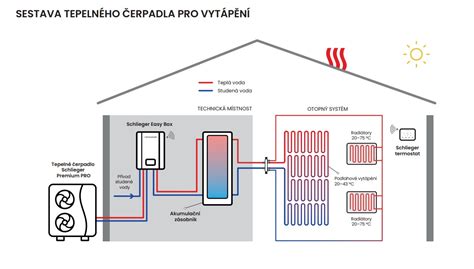

Pri novostavbe alebo prestavbe bytových domov treba spravidla zhotoviť nové vedenia teplej vody a rozvody ústredného kúrenia. Optimálny návrh distribučných sústav sa nezaobíde bez dôkladného izolovania potrubného rozvodu vrátane zariadení a armatúr, čo treba zapracovať v každej projektovej dokumentácii vykurovania a zdravotnotechnických inštalácií pre realizáciu stavby.
Prečo je izolácia rozvodov teplej vody kľúčová?
Zníženie energetických nákladov
Správne tepelne izolované potrubia minimalizujú straty tepla počas prepravy teplej vody v kúreniach a teplej vody v domácnostiach. Tým sa znížia energetické náklady a výrazne sa prispieva k udržateľnosti a ekonomickej výhodnosti prevádzky. Pri podomietkovom alebo stropnom vedení, ktoré nie je izolované, dochádza k značným energetickým stratám. Náklady na ne sa ukážu až pri platbách za vykurovacie médium. Pre jednotlivé dimenzie potrubí a armatúr sú stanovené primerané minimálne hrúbky izolácie, tak aby bola dosiahnutá úspora energie medzi izolovaným a neizolovaným potrubím od 70 % do 95 %, čím je zabezpečená jednoduchá návratnosť investície do zaizolovania rozvodov tepla a teplej vody 5 až 7 rokov, vo výnimočných prípadoch 10 rokov.
Ochrana pred mrazom a únikmi
V chladnejších oblastiach chráni tepelná izolácia potrubia pred mrazom a zamedzuje prasknutiu či iným poškodeniam, ktoré by mohli viesť k únikom a následným opravám.
Prevencia kondenzácie a korózie
Tepelná izolácia znižuje riziko kondenzácie na povrchu potrubí a minimalizuje riziko korózie, čo zvyšuje ich životnosť a účinnosť. Tepelná izolácia tiež znižuje riziko kondenzácie vody, čo môže predchádzať rastu plesní a plesní vo vnútorných priestoroch, čo prispieva k zdraviu a pohode obyvateľov.
Zlepšenie tepelnej pohody a komfortu
Správne izolované potrubia zabezpečujú stabilnejšiu teplotu vody pri preprave cez rozvody kúrenia a teplej vody, čo prispieva k vyššiemu komfortu užívateľov a lepšej tepelnej pohode v objekte.
Redukcia hluku
Okrem toho v potrubiach, v ktorých prúdi voda, vznikajú vedľajšie rušivé zvuky, ktoré sa prenášajú do celého domu vzduchom, alebo upevnením vedenia. To platí aj pre vedenia studenej vody, v ktorých vďaka vyšším prietokovým rýchlostiam dochádza k ešte silnejším rušivým zvukom, ako pri teplovodných potrubiach.
Materiály a typy izolácií

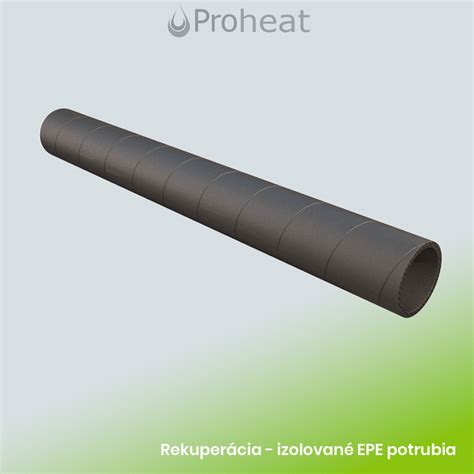

Odborné zaizolovanie vedení možno zhotoviť pomerne nenáročne, ak použijeme izolačné tvarovky z minerálnych vlákien alebo z tvrdenej penovej hmoty. Tieto materiály ponúka trh stavebných hmôt v rôznych hrúbkach a pre všetky priemery potrubí. Izolačná látka by mala svojou hrúbkou zodpovedať priemeru potrubia.
Na výber sú izolácie upevnené na hliníkovej fólii alebo bez nej, pričom izoláciou hliníkovými fóliami možno dosiahnuť lepšie izolačné výsledky. Izolácie bez hliníkovej fólie musia byť upevnené drôtenou objímkou a na pozdĺžnych spojoch uzavreté lepiacou páskou. Izolácie upevnené na hliníkovej fólii majú samolepiaci okrajový pás, ktorý uľahčuje ich montáž.
Postup pri izolácii rozvodov: Praktické kroky
Kým začnete s izolačnými prácami, odmerajte najprv dĺžku a priemer všetkých rúr, určených na izolovanie. Namerané rozmery vám poslúžia ako podklad pri nákupe izolačných tvaroviek. Ak ste si potrebný materiál zadovážili, začnite s prirezávaním tvaroviek. Úkosovou podložkou sa dajú bez námahy rezať 45° úkosy.
Pri priamo vedených rúrach oviňte tvarovku okolo potrubia, stiahnite ochranný pásik a uzavrite izoláciu potrubia samolepiacim bočným pásom. Pri rúrových odbočeniach a ohyboch postupujte tak, ako je to opísané v obrazovej prílohe. Spotreba času na izoláciu je približne 10 minút na meter potrubia.
Ako izolovať vodovodné potrubia
Legislatívne požiadavky a normy na Slovensku
Zákon o energetickej efektívnosti ustanovuje požiadavky na izoláciu rozvodov tepla a teplej vody. Zákonom o energetickej efektívnosti bola do nášho právneho poriadku transponovaná smernica Európskeho parlamentu a Rady 2012/27/EÚ. Táto vyhláška nadobúda účinnosť 1. júla. Návrh vyhlášky Ministerstva hospodárstva Slovenskej republiky, ktorou sa ustanovujú technické požiadavky na tepelnú izoláciu rozvodov tepla a teplej vody bol vypracovaný na základe § 31 ods. 1 písm. e) zákona č. 321/2014 Z. z.
V § 11 ods. 1 písm. d) zákona je ustanovená povinnosť opatriť vhodnou tepelnou izoláciou rozvody tepla a teplej vody v budovách s úžitkovou plochou nad 1000 m2, ktoré sú vybavené ústredným teplovodným vykurovaním alebo so spoločnou prípravou teplej vody. Uvedenú povinnosť je potrebné splniť do 31. decembra 2015 a s pridaním ďalšieho opatrenia energetickej efektívnosti do 31. decembra 2017.
Vyhláška Ministerstva hospodárstva SR č. 282/2012 Z. z. sa zaoberá izoláciami pre rozvody tepla a teplej vody, nepredpisuje však hrúbky izolácie proti kondenzácii, t. j. izolácie pre rozvody studenej vody a chladiace rozvody vetrania a klimatizácie. Vyhláška dopĺňa zákon č. 476/2008 Z. z. o efektívnosti pri používaní energie a o zmene a doplnení zákona č. 555/2005 Z. z. o energetickej hospodárnosti budov.
Pod technickými požiadavkami na účely tejto vyhlášky sa rozumie aj minimálna hrúbka izolácie pre potrubia a armatúry rozvodov tepla a teplej vody, ktorá bola stanovená tak, aby sa dosahovala úspora energie pri zaizolovanom rozvode v porovnaní s rovnakým nezaizolovaným rozvodom v intervale od 70 % do 95 % v závislosti od dimenzie potrubí a armatúr, materiálu potrubí a izolačného materiálu pri zohľadnení optimálnych nákladov spojených so samotnou realizáciou izolácie týchto rozvodov. Hodnota minimálnej hrúbky izolácie bola stanovená pre rozvody tepla a pre rozvody teplej vody rovnako, nakoľko na úsporu energie medzi zaizolovaným a nezaizolovaným potrubím, vyjadrenú v percentách, nemá priemerná teplota média zásadný vplyv.
Minimálne hrúbky tepelnej izolácie podľa Vyhlášky č. 282/2012 Z. z.
Minimálna hrúbka tepelnej izolácie rozvodov tepla a teplej vody v budovách pre izolačný materiál s tepelnou vodivosťou 0,035 Wm-1K-1 pri teplote 0°C je uvedená nasledovne:
| Vnútorný priemer potrubia/armatúry | Minimálna hrúbka izolácie |
|---|---|
| Do 22 mm | 20 mm |
| Od 23 do 35 mm | 30 mm |
| Od 36 do 100 mm | Rovnaká ako vnútorný priemer potrubia |
| Nad 100 mm | 100 mm |
Pri zvolených tepelných stratách (napríklad 8, 10 a 12 W/m) uvádzame požadované hrúbky izolácie s hodnotou tepelnej vodivosti λ = 0,040 W/(m.K) - v tabuľke 6 pre kovové a v tabuľke 7 pre plastové rúrky z PPR [1].
Uvedené hodnoty sú navrhnuté pre rozvody tepla a teplej vody s oceľovými rúrkami. Ak sa zvolí iný izolačný materiál s inou tepelnou vodivosťou alebo iný druh potrubia (napr. plastové), vypočíta sa minimálna hrúbka tepelnej izolácie rozvodov tepla a teplej vody v budovách podľa prílohy č. 2 vyhlášky. Keďže minimálna hrúbka izolácie je vypočítaná pre hodnotu tepelnej vodivosti izolačného materiálu 0,035 W.m-1.K-1 pri teplote 0 °C, pri použití materiálu s inou tepelnou vodivosťou sa postupuje podľa vzorcov uvedených v prílohe č. 2.
Hrúbky izolácie sú predpísané približne v pomere 1:1, t. j. hrúbka izolácie sa približne rovná vnútornému priemeru potrubia, čo po zaizolovaní predstavuje takmer trojnásobné zväčšenie priemeru potrubia. V praxi potom takéto hrúbky izolácie výrazne zvyšujú požiadavky na priestor na inštaláciu potrubia. Napríklad, z neizolovanej rúrky DN 32 (oceľ 42,4 × 3,25) vzniká po zaizolovaní rúrka s priemerom 35,9 + 2 × 30 mm = 95,9 mm. Ak sa vedľa seba vedú viaceré izolované potrubia, nároky na priestor - najmä v šachtách, drážkach a v podlahe - narastajú natoľko, že ich vo viacerých prípadoch nemožno realizovať.
Pre rozdeľovače a zberače tepla, v miestach križovania potrubí, v miestach spájania potrubí a pre potrubia a armatúry inštalované v prestupoch stien a stropov sa môže minimálna hrúbka izolácie znížiť o 50 % hodnoty hrúbky izolácie uvedenej v príslušnom riadku.
Najvyššia účinnosť tepelnej izolácie sa prejavuje pri malých priemeroch potrubí s menovitou svetlosťou od DN 10 do DN 50. Už prvých 10 milimetrov hrúbky izolácie predstavuje zníženie tepelných strát o 65 až 70 %. Ďalšie zväčšovanie hrúbky izolácie je však už menej efektívne. Mnohonásobné zvyšovanie hrúbok je už menej efektívne.
Vo výpočte sa pritom nezohľadňuje teplota prúdiacej látky v potrubí a ani teplota vzduchu, v ktorom sa potrubie inštaluje. Je však rozdiel, či sa potrubie vykurovania a teplej vody vedie vo vykurovaných alebo nevykurovaných priestoroch. Žiaľ, táto skutočnosť sa vo vyhláške nezohľadňuje.
Izolácia studenej vody
Vyhláška č. 282/2012 Z. z. sa zaoberá izoláciami pre rozvody tepla a teplej vody, nepredpisuje však hrúbky izolácie proti kondenzácii, t. j. izolácie pre rozvody studenej vody a chladiace rozvody vetrania a klimatizácie. Avšak, potrubie studenej pitnej vody, okrem potrubia zásobujúceho iba odberné miesta požiarnej vody a potrubia uloženého v ochrannej trubke, musí byť tepelne izolované. Tepelná izolácia musí zabrániť kondenzácii na vonkajšom povrchu kovových potrubí studenej vody. Najmenšie hrúbky tepelnej izolácie potrubí studenej pitnej vody sú uvedené v tabuľke 1 vyhlášky č. 193/2007 Sb. (ČR).
