Obyvatelia bytových domov sú z prvej ruky oboznámení s problémami hluku zo stokového kanála. Odpadové potrubie je popri hlučných susedoch a dopravnej premávke výrazným zdrojom hluku v obytných priestoroch. Bohužiaľ, neexistuje žiadny spôsob, ktorý by mohol úplne zachrániť byt od zvukov prúdiacich kanalizácie, ale je možné znížiť ich na minimálnu úroveň.
Na tento účel sa spravidla inštalujú tiché rúry alebo sa vykonáva zvuková izolácia existujúcich potrubí. Odhlučnené systémy vnútornej domovej kanalizácie sú už v súčasnosti bežným štandardom v nových bytových a rodinných domoch i objektoch občianskej výstavby. Jedným z najdôležitejších aspektov výstavby je zabezpečenie kvalitnej zvukovej a tepelnej izolácie. Vzhľadom na jej vplyv na každodenný komfort obyvateľov a zamestnancov v jednotlivých objektoch by sa s ňou malo počítať v každom prípade, vo všetkých miestnostiach. Akustická izolácia zahŕňa obmedzenie prenosu zvukov do interiéru budovy a medzi jednotlivými miestnosťami.
Zdroje a typy hluku z kanalizácie
Hlavným zdrojom zbytočných zvukov v kanalizácii je stúpačka. Drenážne toky v ňom zvyčajne vytvárajú dosť silné vibrácie, ktoré môžu spôsobiť značné nepohodlie. Pohyb smerom nadol, odpadová voda je v kontakte medzi sebou, ako aj s rôznymi prvkami drenážneho systému a stenami rúrok. To všetko vedie k vzniku vibrácií, ktoré pri prúdení vody prechádzajú do hlavných podlaží. Okrem toho je drenážna voda v kontakte so vzduchom vo vnútri sprue.
Hluk v kanalizácii prichádza v niekoľkých typoch a šíri sa dvoma hlavnými spôsobmi:
- Hluk šíriaci sa vzduchom: Ide o zvuk, ktorý je priamo zo zdroja prenášaný na človeka. V systémoch odpadových vôd vzniká v potrubí a prenáša sa do priestoru.
- Hluk šíriaci sa hmotou (konštrukciou): K šíreniu zvuku hmotou dochádza najskôr v pevnom telese. Tento hluk vychádza z rúr a armatúr a tiež zo systému, ktorým je kanalizácia upevnená k stavbe budovy. Je prenášaný z potrubia do konštrukcie budovy prostredníctvom jeho upevnenia, čo vytvára rezonančné vibrácie.
Špecifické druhy hluku z kanalizácie zahŕňajú:
- Nárazový (Shock): Vyskytuje sa vtedy, keď voda padá a je v kontakte s prvkami odtokového systému. Tento druh zvukov nemožno úplne odstrániť, ale odborníci radia znížiť ich na minimum.
- Vzduchový (Air): Vyskytuje sa dotykom vody so vzduchom vo vnútri potrubia. Tento typ hluku je zriedkavý a jeho intenzita je mierna.
- Štrukturálny (Structural): Jedná sa skôr o nepríjemné typy zvukových variácií, ktorých zdrojom je priamo vnútorná časť rúrok, detaily kanalizačného systému, steny móla a podlahy, ktoré sú všade v kontakte so stúpačkou. Vyskytujú sa v dôsledku prenosu vibrácií z potrubia na konštrukčné prvky budovy.

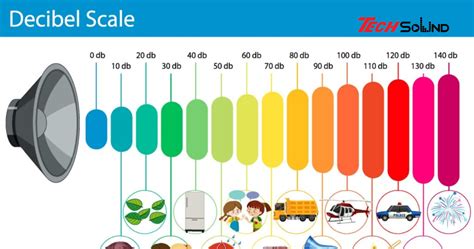

Intenzita zvuku sa meria v belah, v praxi sa jeho desiata časť považuje za decibel. Prahová hodnota sluchu je teda 0 dB, šepkanie alebo nízky hlas - 20-30 dB, dielňa na kovoobrábanie alebo diaľnica - 70-80 dB, rockový koncert - 90-100 dB, vzlietajúce lietadlo - až 120 dB. Keď zvuk dosiahne 130 dB, vznikne bolesť a pri 140 dB začnú prasknúť bubienky a z uší prúdi krv.
Faktory ovplyvňujúce úroveň hluku
Je potrebné rozpracovať, čo môže ovplyvniť úroveň nepríjemného hluku. Okrem počtu podlaží je tento parameter ovplyvnený materiálom, z ktorého sa rúry vyrábajú. Pevnosť kanalizačného objemu závisí priamo od výšky budovy. Bežné inštalované potrubia z plastu (propylén, PVC) sú z hľadiska akustiky vzhľadom na nízku hmotnosť materiálu veľmi slabé. Podľa odborníkov vyrábajú plastové výrobky hluk oveľa výraznejší ako liatina. Je to spôsobené vysokým stupňom mechanickej kvality kovovej zliatiny, ktorá pozostáva z malých čiastočiek, ktoré sa o seba trú a tým absorbujú hlavný prúd vibrácií, ktorý je príčinou zvukových efektov.
Plasty však nemajú podobné vlastnosti, preto sa štandardné plastové rúry dajú porovnať s hudobným nástrojom, ktorý aktívne prenáša zvuky samotných odtokov a odráža všetky vibrácie spôsobené ich odtokom. Dôležitú úlohu zohráva hrúbka potrubia. Čím väčšia je, tým lepšia je zvuková izolácia. Umiestnenie rúrok môže tiež hrať úlohu. Z hľadiska hlukovej izolácie bude najvhodnejšie umiestnenie kanalizácie v medzipriestore mimo areálu. Pri navrhovaní domov je prísne zakázané prejsť cez vnútornú stenu. Povolené sú len priesečníky, ktoré môžu výrazne znížiť úroveň vibrácií. Tesniace tesnenie tiež ovplyvňuje počuteľnosť vonkajších zvukov.
Riešenia pre zníženie hluku
Na zníženie nepríjemného hluku z kanalizácie existujú dve hlavné cesty: inštalácia špeciálnych zvukovoizolačných potrubí alebo dodatočná izolácia existujúcich systémov.
1. Špeciálne zvukovoizolačné potrubia
Tiché kanalizačné potrubia sa pomerne nedávno objavili na stavebnom trhu. Majú vyššiu hustotu a hrubšiu stenu, ako aj špeciálne komponenty. Najčastejšie sa používa také plnivo, ako je mikrokalcit, krieda a vápenec, to znamená malé frakcie mletia uhličitanových minerálov. To všetko umožňuje výrazne znížiť zvuky spájania kanalizácie. Takéto rúry nielen zhášajú hluk, ale aj infrazvuk.
V súčasnosti však už existujú potrubné systémy, ktoré oba typy hluku (vzduchom a konštrukciou) tlmia. Snaha znížiť hlučnosť v našich domoch, bytoch i kanceláriách vychádza zo snahy nielen splniť zdravotne hygienické požiadavky na stavby, ale aj zlepšiť podmienky používania týchto stavieb a zvýšiť pohodlie ich užívateľov. Hranica rušivého pôsobenia hluku kanalizácie je stanovená na hodnotu 20 dB. Použitím odhlučneného systému vzniká hluk v rozmedzí (v závislosti od typu) 12 - 17 dB.
Medzi príklady moderných riešení patria:

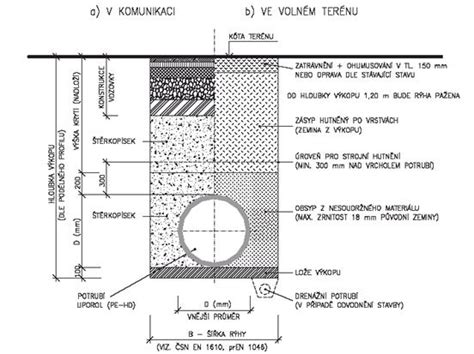

- Trojvrstvové potrubia: Tieto rúry sú vyrábané najmodernejšími metódami pretlačným lisovaním z modifikovaného polypropylénu. Táto metóda znamená, že odpadová voda tečúca vnútri rúrok prechádza cez tri rôzne vrstvy, ktoré silne obmedzujú šírenie hluku vnútri systému a značne zvyšujú odolnosť voči špecifickému zloženiu a teplote odpadovej vody rovnako ako voči vonkajším činiteľom. Systém je určený na inštaláciu domovej splaškovej a dažďovej kanalizácie. Absorbovanie zvukových vĺn je možné vďaka výnimočnej materiálovej skladbe hmôt rúrky a sile stien u tvaroviek.
- Potrubia so zvýšenou hmotnosťou: Iným príkladom je špeciálne riešenie samotného potrubia so zvýšenou hmotnosťou dosiahnutou minerálnym plnivom uprostred rúry.
Na trhu sú dostupné systémy, ktoré spĺňajú prísne požiadavky na hlukovú izoláciu:
- Systém RAUPIANO Plus: Naša spoločnosť používa pre splaškové kanalizačné potrubia veľmi kvalitné plastové rúry RAUPIANO Plus. Rúrky a tvarovky sú z materiálu PP (zosilneného minerálmi) s hrdlom a tesniacim gumovým krúžkom. Stredná časť rúr je vysoko pevnostná, masívnej konštrukcie, v ktorej sa tlmí hluk, a tretia vrchná vrstva je taktiež staticky vysoko stabilná. Tvarové kolená sú v mieste dopadu vody zosilnené, aby staticky lepšie odolávali tlaku padajúcej splaškovej vody. Šíreniu zvuku vzduchom je v systéme RAUPIANO Plus zamedzené použitím špeciálnych zvukovo-pohlcujúcich materiálov so zvýšenou hmotnosťou potrubného systému. Rúrky a tvarovky sú z materiálu PP (zosilneného minerálmi). Podľa meraní Frauenhoferovho inštitútu pre stavebnú fyziku je subjektívne vnímaná redukcia hluku rúrami RAUPIANO Plus oproti bežnej kanalizácii niekoľkonásobná. Náš systém zvukovo-izolačných rúr RAUPIANO PLUS je s hlučnosťou iba 17 dB(A) hlboko pod hodnotami požadovanými smernicou o ochrane proti hluku VDI 4100. Vysokopevná stredná vrstva našich rúr dosahuje vďaka výplniam, ktoré absorbujú hlučnosť, hrúbku rúry 1,9 g/cm.
- Systém Uponor Decibel: Uponor Decibel je ucelený systém na sivú a čiernu odpadovú vodu s potrubím a dielmi dostupnými v rozmeroch od 50 do 160 mm. Je vhodný ako pre novostavby, tak aj pre rekonštrukcie. Vystužený polypropylén s minerálnou tkaninou, viacvrstvová štruktúra a vysoká merná hmotnosť pomáhajú udržať systém Decibel bezhlučný. Decibel sa skvelo hodí do akusticky náročných budov. Viacvrstvová konštrukcia Uponor Decibel s minerálnou medzivrstvou tlmí vibrácie. Uponor Decibel je najpokročilejšie vnútorné kanalizačné a odpadové potrubie, potlačujúce hluk, vytvorené po rozsiahlom výskume a vývoji.
Kľúčové aspekty inštalácie zvukovoizolačných potrubí:
- Spojovanie rúr: Rúrky s hladkými koncami sú bežne spájané pomocou dvojitého hrdla so zdvojeným tesnením s britom. To zaisťuje plávajúce uloženie rúrok a zamedzuje vedenie zvuku. Vďaka pružnému dorazu v stredu tvarovky kompenzuje dilatáciu spôsobenú tepelnou rozťažnosťou priamo v hrdle.
- Uchytenie potrubia: Významný vplyv na zníženie hladiny zvuku má uchytenie zvislého potrubia pomocou špeciálnych plastových akustických objímok. Špeciálne zvukovo-izolačné upevňovacie objímky sa skladajú z pevnej a voľnej objímky, čím sa zamedzí pevnému spojeniu rúry a steny. Naše patentované upevnenie príchytiek zaistí ešte väčší pokoj. Výrazne minimalizuje prenos zvuku šíriaceho sa pevným materiálom na izolačnú stenu. Patentované vysoko tlmiace upevnenie príchytiek, pozostávajúce z opornej a fixačnej príchytky, výrazne minimalizuje prenos zvuku šíriaceho sa pevným materiálom na izolačnú stenu.
2. Zvuková izolácia existujúcich potrubí
Ak má byt už namontovaný systém kanalizačných potrubí a nie je možné ho vymeniť, je tu cesta von - je potrebné použiť zvukovoizolačné materiály. Izolácia hluku sa vykonáva s rôznymi materiálmi, a dokonca aj začínajúci majster môže vykonať.
Používané materiály:
- Penový polyetylén a porézna guma/izopropylén: Najčastejšie sa používajú moderné materiály - to je penový polyetylén, ako aj porézna guma alebo izopropylén. Ich použitie zabraňuje prenosu hluku na steny a tým znižuje vibrácie a uvoľňovanie infrazvukových vibrácií.
- Polyuretánové peny: Polyuretán sa používa pri výrobe tesniacich pien, náterov, špongií, sedadiel a iných predmetov každodennej potreby, ako aj komponentov akustickej izolácie. Striekaná izolácia od renomovanej značky Crossin je veľmi obľúbená medzi širokou ponukou produktov PCC Group. Akustická izolácia z PUR peny, ktorá sa používa na odhlučnenie, sa jednoducho montuje. Často sa používa v nahrávacích štúdiách. Polyuretánové peny sa dajú jednoducho použiť pod panely a koberce na vytvorenie dodatočnej izolačnej vrstvy. Ak hľadáte dlhotrvajúcu a účinnú akustickú a tepelnú izoláciu pre vašu strechu, pozrite si produkty Crossin (napr. systém Crossin Hard 50) a Ekoprodur (napr. polyuretánový systém Ekoprodur S11E-MAX) dostupné v ponuke skupiny PCC.
- Topsilent Adhesive: Pri odhlučnení potrubí a stupačiek je dôležitá flexibilita zvukovo izolačného pásu a jeho účinnosť. U nás používame hlavne pás Topsilent Adhesive s Rw=27 dB. Ak zohľadníme jeho malú hrúbku 4 mm a flexibilitu pri ohybe, má pás veľmi veľa možností využitia, či už v interiéri alebo v exteriéri. Pás je z jednej strany samolepiaci, spoje môžete prelepiť a stiahnuť bežnou páskou.
- Pozor na minerálnu vlnu: Ešte väčšiu chybu urobili tí, ktorí používajú minerálnu vlnu na zlepšenie absorpcie zvuku. Na začiatku, v súlade so súčasnými hygienickými normami, je tento materiál prísne zakázaný pre použitie v obytných priestoroch. Vzhľadom k tomu, že prideľuje v byte microneedles, čo vedie k kožné ochorenia a problémy s dýchacím systémom.
Miesto, kde prechádzajú stúpačky, ako aj miesta kontaktu s podlahami, je povinné zhutniť poréznou gumou. Pomáha tiež znížiť závažnosť prenosu akustického efektu presahov a nosných prvkov budovy. Striekaná izolácia je obľúbená.
Metódy aplikácie:
- Obalenie potrubia: Aby ste sa zbavili neškodných „rachotov“ a „bublajúceho“ zvuku, rúry sú zabalené do penového obalu. Montáž je pomerne jednoduchá. Mala by byť zaistená, zaklapnutá a zaistená stavebnou páskou. Táto metóda je ideálna pre ploché potrubie. Ale ak na stúpačke sú zakrivené plochy, potom by ste mali dať prednosť polyuretánovej pene, ktorá má akýkoľvek požadovaný tvar. Nie je potrebné hľadať špeciálne valce na predaj. V každom sklade sa nachádza veľký sortiment lacných „alternatívnych“ rúrok na izoláciu hluku ventilátorov, pričom orezanie väčšieho priemeru sa môže použiť ako sklo.
- Vybudovanie izolačného boxu (kastlíka): Nie každý má rád vzhľad stúpačky obalenej izolačným materiálom, v tomto prípade môžete krabicu vybaviť a uzavrieť ozdobnými materiálmi. To mimochodom vytvorí dodatočnú zvukovú izoláciu. Po obalení rúr alebo stupačky pásom Topsilent Adhesive môžeme ešte zvýšiť odhlučnenie vytvorením kastlíka z dosiek SILIO, vyplnený akustickým materiálom Zino Acoustic. Je však potrebné dbať na správnu konštrukciu. Pre obytný dom je výhodná kombinácia metód - rúry sú najprv zabalené valcovaným materiálom a potom je celá stena „skrytá“ za krabicou.
Acoustic insulation of pipework
Pre ilustráciu účinnosti a možných úspor priestoru, prípadová štúdia ukázala príklad „kvalitného“ stavebného prevedenia stupačky a jej obmurovania. Zaberala ohromne veľa priestoru a takmer vôbec netlmila hluk. Okolo rúr bola zbytočne veľká tehlová priečka, ktorá zaberala viac plochy, ako bolo nutné, a preto sa ju majitelia rozhodli kompletne zbúrať, kvalitne odhlučniť a výrazne zmenšiť. Tak získali ďalšie cenné miesto v plánovanej kuchyni. V projekte sa okrem pásu Topsilent Adhesive využila aj doska SILIO s akustickou výplňou ZINO Acoustic 50. Primárne zníženie hluku stupačky, ale ako vidíte na realizácií, získali sme aj veľa cenného priestoru.
3. Všeobecné akustické úvahy
DÔLEŽITÉ! Je potrebné pripomenúť, že primeranú úroveň zníženia hluku možno dosiahnuť len vtedy, ak k celému procesu výstavby pristupujeme holisticky. Akustická izolácia stien a stropov realizovaná už vo fáze výstavby je vysoko účinná a trvácna. Zníženie prenosu jednotlivých zvukov je mimoriadne dôležité v obytných budovách, ako aj kancelárskych budovách a pracoviskách. Použitím tepelno- a akustických izolačných materiálov sa môžeme chrániť pred nepríjemným hlukom prichádzajúcim zvonku (napr. doprava) aj zvnútra (napr. hlasná hudba).
Materiály na akustickú izoláciu podlahy nás chránia predovšetkým pred kročajovými zvukmi. Zákazníci, ktorí hľadajú najlepšiu akustickú izoláciu panelov a iné spôsoby zvukovej izolácie, si môžu vybrať z niekoľkých typov polyuretánových pien. Nájdu sa aj zástancovia takzvaných plávajúcich podláh. Mimoriadne dôležité je aj zabezpečenie a utesnenie okien a dverí. Schopnosť okien tlmiť zvuky z okolia je určená predovšetkým koeficientom RW (koeficient akustickej izolácie), vyjadreným v decibeloch. Čím vyššia je jeho hodnota, tým lepšia je úroveň akustickej izolácie. Oplatí sa preto zvoliť kvalitné sklá a použiť dodatočnú akustickú izoláciu v podobe odolných stavebných materiálov.
Praktické tipy a inštalácia
Zvukovoizolačné kanalizačné potrubia sú jednoduché na inštaláciu. S touto prácou sa vyrovná aj začínajúci domový údržbár, je však potrebné poznať niektoré vlastnosti montážnej technológie.
Optimálnym riešením, ktoré umožní zbaviť sa kanalizačného hluku, je pohyb stúpačky. Ak ho privediete mimo bytu, jeho zvuky nebudú rušiť domácnosť. Tieto otázky by sa však mali riešiť vo fáze projektovania stavebných prác. Ako ukazuje prax, takýto systém nie je vybavený vždy a nie všade, dokonca aj v nových budovách. V odpadových systémoch má ako zdroj hluku výraznú úlohu tak šírenie zvuku vzduchom, ako i hmotou.
Pri práci na zvukovej izolácii kanalizačných systémov je v prvom rade potrebné znížiť úroveň infrazvuku. Ak je stúpačka vyrobená z liatinových rúrok, potom je možné ich jednotlivé diely nahradiť plastom, pričom fragmenty starej rúry s priečkami zostanú na svojom mieste a uloženie vo vnútri týchto plôch sa odstráni akýmikoľvek prostriedkami ako je Mole alebo Schumannite. Pvc rúrky sú namontované medzi nimi. Pri tejto metóde zostávajú základné stavebné konštrukcie nedotknuté a samotná práca na výmene liatiny plastom je značne zjednodušená a náklady na takúto opravu sú nižšie ako v prípade, ak by bolo potrebné úplne zmeniť celú stúpačku. Táto metóda je tiež dobrá „zvukom“, pretože v tomto prípade je rúra rozdelená na úseky s dĺžkou približne 3-5 metrov. To vedie k prudkému poklesu rezonančných ostrovov v spektre zvukov a intervaly medzi týmito „ostrovmi“ sú širšie ako samotná rezonančná zóna. Nepríjemný zvuk sa tak nielen znižuje, ale mení sa aj jeho charakter. Z psychofyzického hľadiska sa stáva bezpečným pre ľudí.
Ak je stúpačka už vymenená, nie je potrebné ju rozbiť, aby sa železné kusy nainštalovali s priečkami. Celá stúpačka z PVC je dobre izolovaná od rezonančných štruktúr takto: zo stien špeciálnych tlmiacich svoriek; z podláh s polyetylénovou nádobou s polyuretánovou penou. Miesto, kde prechádzajú stúpačky, ako aj miesta kontaktu s podlahami, je povinné zhutniť poréznou gumou. Pomáha tiež znížiť závažnosť prenosu akustického efektu presahov a nosných prvkov budovy. Takáto potreba môže vzniknúť, ak je potrebné znížiť závažnosť vibrácií. V tomto prípade by sa miesto kontaktu medzi potrubím a stropom, bez ohľadu na to, aký materiál sa používa, malo položiť na špeciálny rukáv.
Pri konštrukcii boxu (kastlíka) je dôležité postupovať správne:
- Zabezpečte tretí profil od steny k podlahe.
- Pripojte prepojky 40-50 cm od seba.
- K hotovému boxu musíte pripojiť listy sadrokartónu, je lepšie používať jeho vodotesné odrody.
Nie je však potrebné úplne uzavrieť stúpačku, najmä ak je v kúpeľni audit. Okrem toho je potrebné zabezpečiť voľný prístup k vodovodnému systému, ktorý najčastejšie ide veľmi blízko k kanalizačnej stúpačke, aby sa v prípade potreby opravilo odtokové potrubie. To je dôležité v prípade poruchy alebo havárie, pretože to pomôže zabezpečiť rýchly prístup na miesto poškodenia a okamžite odstrániť všetky nedostatky.
