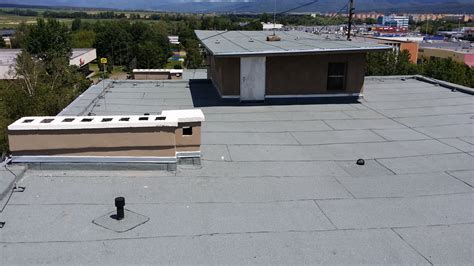

Plochá strecha sa stáva definíciou modernej architektúry, ponúka čisté línie, funkčnosť a nové možnosti využitia priestoru. Aby však mohla plnohodnotne plniť svoju funkciu desiatky rokov, jedným z najdôležitejších aspektov, ktorému treba venovať maximálnu pozornosť, je jej odvodnenie. Životnosť a funkčnosť strešného plášťa nezávisí len na zvolenej hydroizolácií a prevedení detailov, ale aj na spôsobe a rýchlosti odvodnenia plochy strechy. Pri plochej streche, terasách či balkónoch, je najväčší problém so zatekaním vody. Nesprávne navrhnutý alebo zrealizovaný odvodňovací systém môže viesť k hromadeniu veľkého množstva vody na ploche strechy, čo vedie k nadmernému zaťaženiu konštrukcie a v konečnom dôsledku k zatekaniu. Voda sa na streche nesmie hromadiť, preto celá plocha musí byť vyspádovaná smerom k odtokovým bodom.
Zásady odvodnenia a typy systémov
Vodu zo striech je možné zviesť dvoma spôsobmi. Buď mimo budovy zvodom po fasáde, alebo vnútorne do vpuste. Záleží vždy na konkrétnom type strechy pri výbere vhodného spôsobu odvedenia vody.
Vonkajšie odvodnenie
Vonkajšie odvodnenie je spravidla aplikované do pododkvapových, nadstavbových, rímsových alebo zaatikových žľabov polkruhových, alebo hranatých tvarov a následne do zvodu. Toto riešenie je považované za bezpečnejšie a z praktického hľadiska aj jednoduchšie na údržbu. Voda je zo strechy odvedená cez prestupy (chrliče) v atike a následne je zvedená po fasáde budovy.
Vnútorné odvodnenie
Vnútorné odvodnenie potom býva spravidla riešené cez medzistrešné žľaby alebo vpuste a zvodné kanalizačné potrubie vedené vo vnútri budovy. Pri tomto riešení je strecha spádovaná smerom k vpustom umiestneným v ploche strechy. Voda je následne odvádzaná zvodovým potrubím, ktoré je vedené cez konštrukciu budovy až do kanalizácie. Hoci ide o funkčné riešenie, prináša so sebou riziká. V prípade upchatia vpustu lístím či inými nečistotami hrozí vytvorenie nechceného „bazéna“ na streche.
Kombinované odvodnenie
Je to kombinácia predchádzajúcich systémov. Strecha má atiku z troch strán a na štvrtej, otvorenej strane, je klasický odkvapový žľab, do ktorého je celá plocha vyspádovaná.
Vysvetlenie 3 najlepších materiálov pre ploché strechy - Torch Down, EPDM, TPO - Ktorý je najlepší?
Odkvapové žľaby: Funkcia a typy
Odkvapové žľaby sú stavebné prvky umiestnené na okrajoch strechy budovy, navrhnuté na efektívne odvádzanie zvodovej vody. Ich hlavnou funkciou je minimalizovať riziko infiltrácie vody do budovy a chrániť fasádu, základy a okolie pred poškodením spôsobeným poveternostnými podmienkami. Odkvapové žľaby zbierajú vodu z povrchu strechy a smerujú ju cez odvodňovacie systémy, čím zabraňujú tvorbe kaluží, hromadeniu povrchovej vody a erózii pôdy. Majú významný vplyv v stavebníctve, pretože zabezpečujú efektívne riadenie zvodovej vody a ochranu budov pred škodlivými účinkami vlhkosti.
Materiálové vyhotovenie žľabov
Existuje niekoľko typov odkvapových žľabov, pričom každý má svoje špecifikácie a výhody. Medzi hlavné typy patria:
- Kovové (plechové) žľaby: Na ich výrobu sa používajú materiály ako hliník, oceľ alebo zinok, čo im zabezpečuje odolnosť voči poveternostným vplyvom a dlhú životnosť. Tieto sú ľahké na inštaláciu a údržbu. Pri projektovaní odkvapových systémov pre veľké komerčné stavby môžu byť efektívne plechové žľaby s vysokou odolnosťou voči poveternostným vplyvom.
- Betónové žľaby: Vyhotovené z betónu alebo cementovej zmesi, poskytujú vysokú trvanlivosť a sú vhodné pre robustné aplikácie.
- Keramické žľaby: Tradičný materiál s estetickým vzhľadom, vyžadujú špecifickú inštaláciu, no prispievajú k architektonickej hodnote.
- Plastové žľaby: V prípade rodinných domov alebo malých svojpomocných projektoch môže byť plastový odkvapový systém ideálnym riešením vzhľadom na jednoduchú inštaláciu a nízke náklady. Nikdy však nebude mať trvácnosť porovnateľnú s ostatnými materiálmi.
Typy žľabov podľa umiestnenia
Žľaby sa rozdeľujú podľa tvaru a umiestnenia.
- Pododkvapové žľaby: Sú najpoužívanejším strešným žľabom podľa umiestnenia a sú z pohľadu chodca fyzicky vnímateľné. Umiestňujú a pripevňujú sa do žľabových hákov plechovými príponkami. Spád žľabov musí byť najmenej 5 mm/m. Pri tvrdých skladaných krytinách treba doriešiť prívod vzduchu do odvetranej vzduchovej vrstvy.
- Nástrešné žľaby: Sú z pohľadu chodca nevnímateľné, ležia celou svojou plochou na strešnej krytine. V oblastiach málo bohatých na sneh môžu zároveň slúžiť ako snehové zachytávače (treba posudzovať individuálne). Odsadenie od odkvapu sa obvykle pohybuje v rozmedzí 0,3 až 0,8 m. Požadovaný spád žľabov sa vytvorí umiestnením žľabových hákov s narastajúcou vzdialenosťou od hrany odkvapu. Spád by sa mal merať v sklone strechy asi 20 mm na každý meter žľabu.
- Nadrímsové žľaby: Sú akýmsi medzistupňom medzi pododkvapovými a nástrešnými žľabmi. Hrúbka materiálu, z ktorého sú vyrobené, vychádza z požiadaviek STN EN 612 a závisí od rozvinutej šírky. Minimálny spád pre oplechovanie rímsy je 3° (5,25 %). Pri tvrdých skladaných krytinách treba doriešiť prívod vzduchu do odvetranej vzduchovej vrstvy.
- Medzistrešné žľaby: Nachádzajú sa v osi prieniku spravidla dvoch pultových striech a navrhujú sa často na odvodnenie veľkých plôch. Medzistrešné žľaby sú klampiarske konštrukcie s vysokým výskytom porúch.
Technické aspekty a normy
Samotnej realizácii strešného odvodňovacieho systému by mal predchádzať dôkladný odborný návrh zohľadňujúci konkrétne danosti lokality, sklon strechy, jej tvarovú, povrchovú a rozmerovú náročnosť a možnosti odvedenia vodných zrážok. V Slovenskej republike platia normy a technické predpisy, ktoré sú spravované a vydávané Slovenským ústavom technickej normalizácie (SUTN).
Dimenzovanie odvodňovacích systémov
Systém zahŕňa spravidla dažďové odpadové rúry, polkruhové aj štvorhranné strešné žľaby a príslušné doplnky v bežných rozmeroch. Presnému stanoveniu parametrov jednotlivých prvkov odvodňovacieho systému by mal predchádzať optimálny návrh tvaru a umiestnenia strešných žľabov a dažďových zvodov. Stanovenie rozmerov dažďových zvodov, a tým aj priradenie veľkosti strešných žľabov, závisí od množstva dažďových zrážok, veľkosti základnej plochy strechy (pôdorys) a odtokovej hodnoty (sklon, stav povrchu).
Zvodové rúry sa dimenzujú v súlade s STN EN 12 056-3: 2002: Gravitačné kanalizačné systémy vnútri budov. Časť 3: Odvodnenie striech. Z dôvodu zvýšeného nebezpečenstva zanesenia žľabov a zamedzenia vnikaniu dažďovej vody zo žľabu do budovy sa zvodové rúry dimenzujú na množstvo dažďových zrážok najmenej 300 l/s. Ak sa na priechod do odpadovej rúry použije žľabové hrdlo, treba voliť lievikovitý tvar, nakoľko následkom zúženia sa pri použití valcového žľabového hrdla znižuje využiteľný prierez rúry asi na 64 %.
Dilatačné spoje
Dilatačné spojenie žľabov závisí od materiálu, z ktorého je žľab vyhotovený, a od druhu a umiestnenia žľabu. Dilatačné spoje treba umiestňovať v najväčších osových vzdialenostiach.
| Materiál žľabu | Maximálna osová vzdialenosť [m] |
|---|---|
| Titánzinok | 10 - 15 |
| Meď | 12 - 18 |
| Hliník | 8 - 12 |
| Pozinkovaný plech | 8 - 12 |
Dilatačné prvky strešného odvodnenia (napríklad z titánzinku, polkruhového alebo hranatého tvaru, v súlade s STN EN 612) sa umiestňujú v mieste rozvodia strešných žľabov, v mieste žľabového závesného kotlíka alebo vložením žľabovej dilatácie (EPDM - elastomér).
Komponenty odvodňovacieho systému pri atike
Základom každého funkčného odvodňovacieho systému je správne navrhnutý sklon. Tento sklon sa najčastejšie vytvára pomocou dosiek z PIR peny alebo stabilizovaného polystyrénu (EPS). Ich inštaláciou sa dosiahnu dva ciele naraz: vytvorí sa plynulý sklon pre bezproblémový odtok vody a zároveň sa strecha do určitej miery aj zateplí.
Strešný chrlič
Strešný chrlič je kľúčovým prvkom, ktorý zabezpečuje kontrolovaný odtok vody z plochy strechy cez atikový múr. Nejde o bežnú rúru, ale o špeciálne navrhnutú systémovú tvarovku, ktorá sa osádza v najnižších bodoch vyspádovanej strechy. Jeho úlohou je previesť vodu z povrchu strechy cez konštrukciu atiky na vonkajšiu fasádu budovy. Tam sa napája na zberný kotlík alebo atikový adaptér, ktorý následne ústi do klasického zvodového potrubia.
Poistný prepad
Poistný prepad je z pohľadu bezpečnosti a dlhodobej spoľahlivosti strechy rovnako dôležitý ako strešný chrlič. Ide o normatívnu požiadavku pre každú plochú strechu. Jeho funkcia je zdanlivo jednoduchá: v prípade, že sa hlavný odtok upchá, pri extrémnych prívalových dažďoch alebo inej nečakanej udalosti, poistný prepad zabezpečí odvedenie prebytočnej vody. Umiestňuje sa vždy o niekoľko centimetrov vyššie ako hlavný chrlič.
Zberný kotlík a zvodové potrubie
Na vonkajšiu stranu atiky, kde ústi strešný chrlič, sa napája zberný kotlík. Jeho úlohou je zachytiť vodu vytekajúcu z chrliča a plynule ju nasmerovať do zvodového potrubia. Správne navrhnutý kotlík a zvodový systém chránia fasádu pred stekajúcou vodou, ktorá by mohla spôsobovať nielen viditeľné znečistenie, ale aj jej postupné poškodzovanie. Odpadové rúry odvádzajú zrážkovú vodu zo strešných žľabov a strešných úžľabí do kanalizačného potrubia. Môžu mať kruhový alebo štvorhranný (štvorcový) prierez. Zvod s pravouhlým prierezom musí mať užšiu stranu najmenej takú širokú, ako je priemer zodpovedajúcej rúry s kruhovým prierezom. Jednotlivé kusy odpadových rúr sa spájajú zasunutím užšieho konca rúry do širšieho konca ďalšej rúry alebo sa použijú rúry s hrdlami.
Hydroizolačná vrstva a systémové profily
Srdcom celého systému je bezpochyby kvalitná hydroizolačná vrstva. Fólie z PVC alebo FPO/TPO sa na ploche a vo všetkých detailoch spájajú metódou zvárania horúcim vzduchom, čím vytvárajú jednoliaty, homogénny a nepriepustný povrch. Práve v detailoch, ako je napojenie na chrliče a prepady, sa ukazuje kvalita realizácie. Fólia musí byť precízne vytiahnutá na steny atiky a následne dokonale privarená k chrliču. Pre dokonalé a dlhodobo funkčné ukončenie hydroizolačnej vrstvy na vrchole atiky a v ostatných detailoch sú určené systémové profily, napríklad odkvapové, kútové, stenové či záveterné lemovania. Ich kľúčovou výhodou je, že hydroizolačná fólia sa s nimi spája priamo metódou teplovzdušného zvárania. Vytvorí sa tak oveľa pevnejší a spoľahlivejší spoj, ako pri tradičnom mechanickom kotvení.
Odvodnenie plochej strechy cez atiku je moderné, estetické a predovšetkým bezpečné riešenie. Jeho spoľahlivosť však stojí a padá na kvalite použitých materiálov a precíznosti realizácie.
Vysvetlenie 3 najlepších materiálov pre ploché strechy - Torch Down, EPDM, TPO - Ktorý je najlepší?
Nové trendy v žľabových systémoch
Nové trendy v oblasti žľabových systémov smerujú k inovatívnym a inteligentným riešeniam, ktoré zvyšujú efektivitu a uľahčujú údržbu. Jedným z najvýraznejších pokrokov je vývoj „smart“ žľabových systémov, ktoré integrujú senzory a automatizované funkcie na monitorovanie a riadenie odtoku vody.
Inteligentné alebo „smart“ žľabové systémy, ktoré využívajú senzory, predstavujú značný pokrok v oblasti správy a údržby odkvapových systémov. Tieto systémy môžu napríklad automaticky upozorniť majiteľov domov na zablokovanie alebo nadmerné naplnenie žľabov, čo umožňuje rýchlejšie a efektívnejšie riešenie problémov. Senzory môžu detekovať nahromadenie listov, nečistôt alebo ľadu v žľaboch a zvodoch. Pri identifikácii zápchy môžu poslať upozornenie na mobilné zariadenie majiteľa alebo správcu budovy. Ďalej sa rozvíjajú materiály s vylepšenou odolnosťou voči korózii a poveternostným vplyvom, ako aj dizajny, ktoré lepšie zodpovedajú estetickým požiadavkám moderných stavebných štýlov.
