Nadprúdové ističe sú kľúčovými komponentmi v elektrických systémoch, ktoré zabezpečujú ochranu zariadení a bezpečnosť prevádzky. Sú to samočinne nadprúdové vypínače, ktoré zohrávajú nevyhnutnú úlohu pri ochrane elektrických obvodov pred rôznymi poruchami.
Funkcia a účel ističov
Hlavným poslaním nadprúdových ističov je chrániť silové zariadenia pred preťažením, pred účinkami skratových prúdov a pred nesprávnou manipuláciou. Týmto spôsobom predchádzajú poškodeniu drahých zariadení, znižujú riziko požiaru a zabezpečujú stabilitu elektrickej siete.
Typy spúští ističov
Každý istič je vybavený spúšťami, ktoré reagujú na špecifické poruchové stavy. Medzi hlavné typy patria tepelná a skratová spúšť.
Tepelná spúšť
Tepelná spúšť ističa je navrhnutá na ochranu pred preťažením. Nastavuje sa na menovitý prúd motora alebo na dovolené zaťaženie siete. Reaguje na dlhodobé prekročenie menovitého prúdu, ktoré by mohlo viesť k prehriatiu a poškodeniu chráneného zariadenia alebo vedenia.
Skratová spúšť
Skratová spúšť slúži na vypínanie nadprúdov, ktoré sú podstatne väčšie ako zberné prúdy všetkých motorov alebo iných spotrebičov. Tieto prúdy sú typické pre skraty, pri ktorých môže prúd dosiahnuť extrémne vysoké hodnoty v priebehu milisekúnd. Pri nastavení skratovej spúšte sa často používa koeficient 8 - 10 násobku súčtu spotrebičov, aby sa zabezpečilo rýchle a efektívne vypnutie pri detekcii skratu.
Použitie ističov
Nadprúdové ističe nachádzajú široké uplatnenie v rôznych oblastiach elektrických inštalácií. Používajú sa na istenie domových prípojok, odbočiek k spotrebičom, elektromotorom, transformátorom, kondenzátorom a podobne. Ich univerzálnosť a spoľahlivosť z nich robia nenahraditeľnú súčasť každej elektrickej inštalácie, od domácností až po priemyselné komplexy.
Ističe, ako fungujú?
Konkrétne typy ističov a ich vlastnosti
Na trhu existuje množstvo typov ističov, ktoré sa líšia svojimi vlastnosťami a určením. Pozrime sa na niektoré z nich.
Ističe PL7
Ističe PL7 sú špecifickým typom ističov, ktoré sú určené pre nadprúdovú ochranu elektrických vedení a zariadení nízkeho napätia. Sú robustné a spoľahlivé, navrhnuté pre bežné inštalácie, kde je potrebná efektívna ochrana proti preťaženiu a skratu.

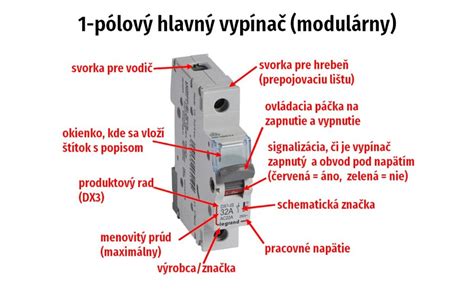

Ističe RI 60
Ističe RI 60 ponúkajú dodatočné funkcie pre lepšiu prehľadnosť a manipuláciu. Majú na čele ukazovateľ stavu, opticky indikujúci prevádzkový stav prístroja. Zelený terčík signalizuje, že prístroj je vypnutý, zatiaľ čo červený terčík znamená, že prístroj je zapnutý. Táto vizuálna indikácia výrazne uľahčuje kontrolu a údržbu.
Pri ističoch RI 60 je tiež možné na čelo ističa nad ovládaciu páčku zasunúť štítok nápisu. Tento štítok môže byť priehľadný, čo umožňuje umiestniť pod neho papierový popisný štítok s identifikáciou obvodu. Alternatívne je k dispozícii aj modrý štítok, určený na priame popisovanie, čo zvyšuje flexibilitu pri označovaní jednotlivých ističov v rozvádzači.
Menovité napätia
Ističe sú dimenzované pre rôzne menovité napätia, ktoré určujú ich vhodné použitie v AC alebo DC obvodoch. Medzi bežné menovité napätia patria:
- 230 / 400 V st. (striedavý prúd)
- 220 V js. (jednosmerný prúd)
- 110 V js. max. (maximálne pre jednosmerný prúd)
Výber správneho ističa s ohľadom na menovité napätie je kritický pre bezpečnú a efektívnu prevádzku elektrického systému.
