Traktor Zetor 6911, podobne ako aj iné modely radu Zetor, vyžaduje pre svoju spoľahlivú prevádzku precízne a funkčné elektrické zapojenie. Pochopenie schémy elektroinštalácie je kľúčové pre údržbu, diagnostiku a opravy akýchkoľvek elektrických porúch.
Komplexná kabeláž a jej kompatibilita
Kompletná nová kabeláž je navrhnutá tak, aby bola použiteľná pre široké spektrum traktorov Zetor. Pokrýva modely od 3-valcových Z3011 až po 4-valcové Z6945. To znamená, že aj Zetor 6911 je súčasťou tejto kompatibilnej série, často s minimálnymi alebo žiadnymi úpravami.
- Prevedenie kabeláže je k dispozícii pre varianty s alternátorom aj s dynamom.
- Pripojenie typicky vyžaduje 2x očko.
- Po ľahkej úprave je možno túto kabeláž použiť aj na staršie modely ako Z2011, Z25, Zetor Super 35 a Zetor 50.
Detaily regulátora napätia a jeho varianty
Regulátor napätia je životne dôležitý komponent elektrického systému, ktorý zabezpečuje stabilné napätie pre všetky obvody traktora. V závislosti od modelu a generácie Zetor 6911 sa môže stretnúť s rôznymi typmi regulátorov.
- Samostatný regulátor: V niektorých prevedeniach je regulátor umiestnený zvlášť v polohe nad štartérom, čo je napríklad pôvodná poloha pre Z4011. Pripojenie tohto typu regulátora je typicky na 3x očko.
- Regulátor v alternátore: Pre variant, kde je regulátor integrovaný priamo v alternátore, je nevyhnutné riadiť sa farebným schématom podľa farieb drôtov pre správne zapojenie.

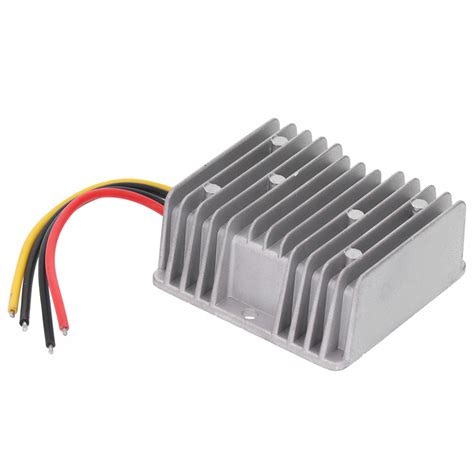

Doplnili sme aj pomocné schémy pre varianty s relátkovým regulátorom (často v prevedení PAL, s plechovou Al krabičkou) a pre modernejšie polovodičové regulátory. Rozdiel v týchto typoch je dôležitý pre správnu identifikáciu a servis.
Prehľad typov regulátorov a ich umiestnenie
V nasledujúcej tabuľke je prehľad hlavných typov regulátorov a ich typického umiestnenia alebo varianty, ktoré sú relevantné pre elektrické systémy traktorov Zetor.
| Typ regulátora | Charakteristika | Typické umiestnenie / Prevedenie | Pripojenie (príklad) |
|---|---|---|---|
| Relátkový regulátor | Elektromechanický, spoľahlivý | Samostatná plechová krabička (napr. PAL) | 3x očko (nad štartérom) |
| Polovodičový regulátor | Elektronický, moderný | Samostatná jednotka alebo integrovaný v alternátore | Rôzne (podľa prevedenia) |
| Regulátor integrovaný v alternátore | Kompaktný, súčasť alternátora | Priamo v tele alternátora | Podľa farebného schématu drôtov |
Špecifická kabeláž pre Zetor 6911 a súvisiace modely
Pre konkrétne modely, ako sú Zetor 4911, 5911, 6911 a 6945, je dostupná špecifická kabeláž, ktorá je prispôsobená pre verziu s alternátorom. To zjednodušuje výmenu a zabezpečuje plnú kompatibilitu s elektrickým systémom traktora.
Dostupné sú aj kabeláže pre iné modely Zetor, čo podčiarkuje širokú škálu náhradných dielov pre staršie aj novšie generácie:
- Kabeláž ZETOR 2011, 3011 a 4011 - verzie dynamo aj alternátor.
- Kabeláž ZETOR 50 Super - verzie dynamo alebo alternátor (kompletná kabeláž na Zetor 50).
- Kabeláž Zetor radu 7, teda 5711 atď. - verzie alternátor alebo dynamo.
- Kabeláž ZETOR 8011 až 10045 Crystal (štvorvalec).
- Kabeláž ZETOR 25 - verzie dynamo alebo alternátor.
- Kabeláž ZETOR 2023 pásový - verzia dynamo.
How to wire a 7 Pin Trailer Plug | wiring diagram
Dôležitosť dokumentácie a schém
Správna a podrobná dokumentácia je neoceniteľným zdrojom pri práci s elektrickým systémom traktora. Schémy elektroinštalácie Zetor sú nevyhnutné pre každého majiteľa alebo servisného technika.
- Existujú schémy elektroinštalácie pre traktory Zetor 5211 - 7745, ktoré bývajú často dostupné vytlačené na veľmi pevnej PVC fólii o rozmere 57 x 67 cm, čo zaručuje ich dlhú životnosť a odolnosť v dielenských podmienkach.
- Originálna Dokumentácia Zetor (knižky), príručky, návody, plagáty a katalógy náhradných dielov poskytujú komplexné informácie o elektrických systémoch.
- Príručky pre traktor Zetor, kombajny a všetky poľnohospodárske stroje sú k dispozícii a často obsahujú detailné schémy zapojenia.
