Zemné vruty: Kompletný sprievodca inštaláciou a výberom pre pevné základy bez betónu

Ak hľadáte spoľahlivý spôsob kotvenia rôznych konštrukcií bez nutnosti betónovania, zemné skrutky (vruty do zeme) sú ideálnym riešením. Či už staviate pergolu, oplotenie alebo montujete dopravné značky, zemné skrutky ponúkajú pevné ukotvenie a jednoduchú inštaláciu. Zemné skrutky, zemný vrut alebo skrutka do zeme - tento jednoduchý a účinný systém má mnoho názvov.

Zemné vruty sú moderným a efektívnym riešením pre zakladanie stavieb. Ich popularita rastie vďaka jednoduchosti a rýchlosti montáže, ako aj možnosti použitia v rôznych terénnych podmienkach. Zemné vruty slúžia na zakladanie rôznych konštrukcií, pričom prenášajú zaťaženie z nadzemnej časti stavby do podložia. Ich hlavnou funkciou je stabilizovať konštrukciu a zabezpečiť, aby bola odolná voči vonkajším vplyvom, ako sú vietor, sneh alebo vibrácie.

Prečo zvoliť zemné vruty namiesto betónu?

Zemné vruty predstavujú moderné a efektívne riešenie pre zakladanie rôznych typov stavieb. Ak plánujete stavbu plota, terasy alebo záhradného domčeka a desíte sa predstavy náročného betónovania základov a dlhého čakania na ich vytvrdnutie, zemné skrutky sú modernou a mimoriadne efektívnou alternatívou k tradičnému zakladaniu. Zemné skrutky fungujú rovnako ako betónový stĺpik alebo pilót, dokonca ho v niektorých ohľadoch prekonávajú. S našimi skrutkami do zeme môžete rýchlo a jednoducho vztýčiť stabilný základ a okamžite začať s výstavbou.

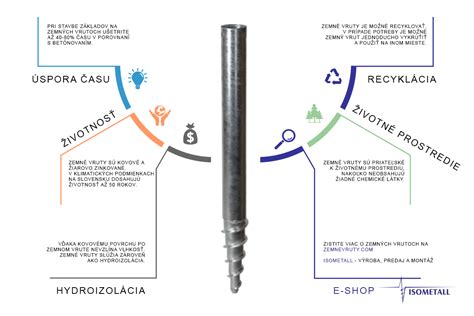

Kľúčové výhody zemných skrutiek

Použitie zemných vrutov prináša množstvo výhod oproti tradičným betónovým základom:

• Rýchla inštalácia - Kotvenie je hotové v priebehu niekoľkých minút bez potreby výkopov a betónovania. Montáž zemných vrutov je neporovnateľne rýchlejšia ako betónovanie. Menší projekt, ako napríklad plot alebo malá terasa, môže mať základy hotové v priebehu niekoľkých hodín.
• Okamžité zaťaženie - Po inštalácii sú zemné skrutky okamžite pripravené na použitie. Kým betónové základy môžu tvrdnúť aj týždeň, zemné skrutky sú pripravené na plné zaťaženie ihneď po zavŕtaní.
• Ekologické riešenie - Nezanechávajú trvalé stopy v teréne a nevyžadujú použitie cementu. Ak vám záleží na životnom prostredí, zemné skrutky sú vynikajúcou voľbou. Ich inštalácia si nevyžaduje rozsiahle výkopové práce, čím sa minimalizuje narušenie okolitej pôdy a koreňových systémov rastlín. Nevzniká žiadny stavebný odpad, ako je to pri betónovaní. Navyše, zemné skrutky sú plne demontovateľné a recyklovateľné. Zemné vruty sú zároveň v súlade s permakultúrnymi princípmi výstavby.
• Univerzálne použitie - Vhodné pre drevené konštrukcie, oplotenia, dopravné značky, solárne panely a ďalšie.
• Opakovateľné použitie - V prípade potreby ich môžete demontovať a použiť na inom mieste. Keďže pri inštalácii zemných vrutov sa nevyužíva betón, plot viete jednoducho kompletne demontovať bez nutných stavebných úprav.
• Jednoduchá montáž - V mnohých prípadoch je montáž zemných skrutiek prekvapivo jednoduchá. Nie je tak vždy nutné volať špecializovanú stavebnú firmu, najmä pri jednoduchších aplikáciách. Na montáž zemných vrutov nie je potrebná ťažká technika, ani prístup k vode alebo elektrickej sieti.
• Flexibilita - Zemné skrutky ponúkajú obrovskú flexibilitu. Dajú sa použiť takmer v každom type pôdy (okrem extrémne kamenistej alebo čistej skaly). Sú ideálne pre svahovitý terén, kde by bolo tradičné betónovanie technicky náročné a drahé. Môžete ich inštalovať v tesnej blízkosti stromov bez poškodenia ich koreňov alebo na miestach s obmedzeným prístupom pre ťažkú techniku.
• Nákladová efektívnosť - Hoci cena jednej zemnej skrutky môže byť na prvý pohľad vyššia ako cena materiálu na jednu betónovú pätku, celkové náklady na založenie stavby môžu byť pri použití zemných skrutiek výrazne nižšie. Ušetríte na výkopových prácach, odvoze prebytočnej zeminy, nákupe cementu, štrku a piesku, a čo je najdôležitejšie - na ľudskej práci a čase.

Porovnanie s betónovaním

Jednou z najväčších nevýhod betónovania je čas. Celý proces - od výkopových prác, cez prípravu debnenia, armovanie, miešanie a liatie betónu, až po jeho konečné vytvrdnutie - môže trvať niekoľko dní, ba až týždňov. Až potom môžete v stavbe pokračovať. Betónovanie je fyzicky mimoriadne náročné. Manipulácia s ťažkými vrecami cementu, štrkom, vodou, samotné miešanie betónu a jeho doprava na miesto určenia si vyžadujú značné úsilie. Práce spojené s betónovaním zanechávajú na pozemku neporiadok - rozliaty betón, zvyšky stavebného materiálu, poškodený trávnik či zničené okolie výkopov. Samotná výroba cementu je energeticky náročný proces s vysokou produkciou CO2.

Použitím zemného vrutu ušetríte 80% času oproti betónovaniu. Betónovanie zbytočne komplikuje a predlžuje výstavbu plota. Vďaka zemným vrutom je však možné inštalovať plot bez toho, aby ste použili čo i len kvapku betónu. Inštalácia základov pomocou zemných vrutov je suchý proces. Betón nie je potrebný.

Výber správneho zemného vrutu

Pri výbere zemných skrutiek je dôležité zvážiť viacero faktorov, aby ste zabezpečili optimálnu stabilitu a dlhú životnosť vašej konštrukcie.

Kritériá výberu

• Dĺžka a priemer - Dlhšie a hrubšie skrutky poskytujú väčšiu nosnosť a stabilitu. Zvoľte si dĺžku zemného vrutu na základe hmotnosti vašej stavby. Pre ľahké oplotenie môže postačovať zemná skrutka 80x685x1,8. Pre robustnejšie konštrukcie, ako sú terasy alebo menšie domčeky, budete potrebovať skrutky s väčším priemerom a dĺžkou, napríklad zemná skrutka 100x865x1,8. Pre najvyššie zaťaženie sú určené skrutky s najväčším priemerom, ako je zemná skrutka 120x865x1,8.
• Typ závitu - Záleží na type pôdy, v ktorej budú ukotvené.
• Nosnosť - Každý model má svoju maximálnu zaťažiteľnosť, ktorú treba brať do úvahy.
• Ukončenie zemného vrutu - Zvoľte si ukončenie zemného vrutu vhodné na vašu stavbu. U-čkové ukončenie je vhodné pre upevnenie zvislých hranolov. L-kové ukončenie je vhodné pre okresané guľatiny. Vruty s platničkou sú vhodné pre upevnenie vodorovných hranolov. Pre ukončenie s maticami sú vhodné stĺpiky.

Typy zemných vrutov podľa zaťaženia

Zemné vruty sú k dispozícii v rôznych produktových radoch, určených pre špecifické zaťaženie:

• Zemné vruty DOMA: Sú vhodné pre nízke zaťaženie, ideálne pre ploty v domácej záhrade a príbytky pre zvieratá. Používajú sa pre malé stavby ako plot, jednoduchá terasa alebo psia búda.
• Zemné vruty HOBBY: Sú vhodné pre stredné zaťaženie, napr. altánky a záhradné konštrukcie. Zároveň sú vhodné pre nízke zaťaženie stavby v teréne alebo mäkkej pôde. Používajú sa pre stredné stavby ako hojdačky, záhradné domčeky, terasy alebo altánky, detské preliezky.
• Zemné vruty PROFI: Sú vhodné pre stavby s vysokým zaťažením - drevodomy, chaty, móla, terasy a solárne elektrárne. Používajú sa pre stavby určené na bývanie alebo veľkého zaťaženia, ako mólo, drevodom, chata, kontajnerová stavba.

Nosnosť a zaťaženie

Dovolené zaťaženie závisí od druhu a hutnosti pôdy. Vo všeobecnosti platí, že čím je pôda tvrdšia, tým je dovolené zaťaženie vyššie. Pri základoch akejkoľvek stavby je potrebné lokálne posúdenie únosnosti pôdy a rozdelenie záťaže stavby na primeraný počet zemných vrutov.

Zemné vruty DOMA a HOBBY majú závitovú časť 250 mm, PROFI zemné vruty až 600 mm. Čím dlhšia závitová časť vrutu, tým väčšia zaťažiteľnosť stavby.

Pre správny výpočet potrebného počtu vrutov a ich nosnosti je kľúčové zohľadniť celkovú hmotnosť stavby a vlastnosti pôdy. Predimenzujte stavbu. V každom prípade radšej predimenzujte vašu stavbu než by ste zvolili nedostatočné množstvo vrutov a neskôr by mohlo dôjsť k posuvom stavby.

Výpočet zaťaženia pre jeden vrut:

1. CELKOVÁ VÁHA STAVBY: Zahrňte konštrukciu, materiály, strechu.
2. (+) VÁHA OBSAHU: Pripočítajte počet ľudí na terase, uskladnené veci alebo sneh počas zimy.
3. (/) POČET VRUTOV: Vydeľte celkovou váhou všetkých vrutov.
4. (=) NOSNOSŤ VRUTU: Dostanete nosnosť jedného vrutu.

Orientačná nosnosť zemných vrutov

Pre lepšiu predstavu o zaťažení, uvádzame orientačné hodnoty nosnosti pre rôzne typy zemných vrutov:

Záťažové skúšky pre ílovitú zeminu overili hodnotu 2 500 Kg v tlaku a 2 000 Kg v ťahu pre zemný vrut HOBBY s priemerom 6 cm, celkovou dĺžkou 1.5 m a dĺžkou závitovej časti 60 cm. Napríklad pri modeli PROFI C3 bola únosnosť zeminy pri vykonávaných skúškach v tlaku v rozsahu od 1000 - 3800 kg.

Inštalácia zemných vrutov: Návod a tipy

Inštalácia zemných skrutiek je veľmi jednoduchá a rýchla, ak sa dodržia základné postupy a použije sa vhodné náradie.

Príprava pred montážou

Dôkladné plánovanie je základom úspechu. Presne si vytýčte a vyznačte polohy jednotlivých skrutiek. Overte si, či sa v miestach plánovaného zavŕtavania nenachádzajú žiadne podzemné inžinierske siete (voda, plyn, elektrina, kanalizácia). V obidvoch prípadoch (manuálne aj strojové) je potrebné vopred rozvrhnúť a zamerať body ukotvenia. Pre ideálne kolmé navŕtavanie zemného vrutu je potrebné pomocou ostrého kolíka vyraziť do zeme zvislú 10 - 40 cm jamu, ktorá je zároveň užšia ako priemer závitov skrutky.

Proces zavŕtavania

Montáž zemných vrutov je možné vykonať pomocou montážneho tímu alebo svojpomocne. Zemnú skrutku postavte kolmo k zemi na vopred označené miesto. Použite montážny kľúč alebo roxorovú tyč na jej otáčanie. Základný pohyb je otáčanie skrutky v smere hodinových ručičiek. Ak použijete elektrický montážny nástroj, uistite sa, že jeho nastavenia sú vhodné na daný typ skrutky a pôdy. Počas inštalácie neustále kontrolujte polohu skrutky pomocou vodováhy. Udržanie presnej vertikály je kľúčové pre stabilitu konštrukcie. Najčastejšou chybou je nedostatočne hlboké zavŕtanie skrutky alebo jej šikmé osadenie. Vždy kontrolujte zvislosť pomocou vodováhy počas celého procesu zavŕtavania. Pokračujte v otáčaní, kým skrutka nebude pevne ukotvená. Správna hĺbka zavádzania závisí od dĺžky skrutky a typu pôdy. Po ukotvení všetkých skrutiek skontrolujte, aby boli voči sebe zarovnané a pevne uchytené. Následne môžete použiť nadstavce na zemné skrutky a k nim pripevniť drevené alebo kovové profily, prípadne iné komponenty konštrukcie.

Používané náradie

Na montáž zemných skrutiek sa používajú rôzne nástroje, v závislosti od veľkosti skrutiek a charakteru pôdy:

1. Roxorová tyč alebo ručný montážny kľúč: Pre jednoduchú manipuláciu s menšími skrutkami môžete použiť roxorovú tyč, ktorú nasuniete do otvoru na skrutke a následne ju otáčaním zapustíte do zeme. Ak preferujete efektívnejší spôsob, odporúča sa ručný kľúč na zemné skrutky. Tento kľúč umožňuje montáž dvomi osobami naraz, čo výrazne uľahčuje a urýchľuje celý proces. Pre manuálne zakrúcanie zemných vrutov sa používa tzv. vrtuľový kľúč VK4R. Vrut sa manuálne montuje nasledujúcim spôsobom: Kľúč sa zasunie do zemného vrutu a zaistí bolcom. Následne dve osoby stojace proti sebe rovnomerne točia kľúčom a tým zakrúcajú zemný vrut do zeme.
2. Strojové zakrúcanie: Pri strojnom zakrúcaní je krútiaci moment zabezpečený agregátom (200 Nm pri malých zemných vrutoch, 1000Nm pri veľkých zemných vrutoch). Pri aplikácii pomocou stroja je potrebné dodržiavať nasledujúcu zásadu: reakcia od krútiaceho momentu je eliminovaná tyčou zaistenou o zem alebo o pevné teleso.
3. Vrták na predvŕtanie otvorov: Ak máte tvrdšiu alebo kamenistú zeminu, odporúča sa miesto montáže predvŕtať vrtákom s priemerom 20-30 mm. To pomáha prekonať prípadné prekážky, ako sú kamene či korene, a zabezpečuje správne osadenie skrutky.
4. Vŕtacia súprava: Pre väčšie zemné skrutky, ktoré sa využívajú pri zakladaní väčších stavieb, odporúčame kontaktovať profesionálnu montážnu firmu. Tá disponuje špeciálnymi vŕtacími súpravami, ktoré zaručia presné a pevné osadenie skrutiek.

Montážne kľúče je možné požičať. Je potrebné uhradiť zálohu 20 €. Po vrátení montážneho kľúča Vám vrátime zálohu 20€.

Montáž svojpomocne vs. profesionálna montáž

Montáž zemných vrutov produktovej rady DOMA zvládne jedna osoba. Na montáž zemných vrutov HOBBY sú vhodné dve osoby. Produktová rada PROFI vyžaduje fyzickú aj technickú zdatnosť montážnych pracovníkov, alebo vhodnú techniku.

Pre menšie projekty (napr. plot, malá terasa) a s použitím vhodného náradia (manuálny zavŕtavací kľúč, ľahší elektrický zavŕtavač) zvládne montáž aj zručnejší domáci majster. Ak si na svojpomocnú výstavbu plota netrúfate, naši vyškolení pracovníci vám nový plot nainštalujú v ktorejkoľvek časti Slovenska.

Pri rozsiahlejších projektoch, vysokých nárokoch na presnosť alebo v komplikovanom teréne (napr. veľmi kamenistá pôda, svahovitý terén) je vhodné zvážiť profesionálnu montáž. V 95% stavieb montáž trvá menej než jeden deň. Všetko závisí od počtu a typu vrutov, druhu podložia a počasia.

Profesionálna realizácia základov na zemných skrutkách prebieha v niekoľkých krokoch: dovoz materiálu - zemné skrutky a príslušenstvo Vám doručí na stavbu prepravná spoločnosť. Montáž zemných skrutiek - profesionálne skrutky sa osádzajú podľa realizačného plánu. Na ich správne umiestnenie a hĺbku sa používa nivelačný prístroj, aby bol zabezpečený dokonalý základ pre stavbu. Kontrola a odovzdanie stavby - po dokončení montáže sa vykonáva dôkladná kontrola osadenia skrutiek. Následne sa stavba odovzdá investorovi, pripravená na ďalšie práce alebo okamžité užívanie.

Použiteľnosť zemných vrutov v rôznych pôdach a terénoch

Zemné vruty sú vďaka svojim vlastnostiam vhodné pre širokú škálu pôdnych podmienok, avšak je dôležité poznať ich limity a špecifiká.

Typy pôd a ich vplyv

Zemné vruty ISOMETALL sú vďaka svojim vlastnostiam vhodné pre každú pôdu. Zemné skrutky sú vhodné pre väčšinu bežných typov pôd (ílovité, piesčité, hlinité, štrkovité). Zemné vruty s priemerom 6 cm sú vhodné pre tvrdú a pevnú pôdu, priemer 7 cm je vhodný pre mäkšiu pôdu. Pri priemere 7.6 cm, 9 cm a 10.8 cm vlastnosti pôdy už nehrajú rozhodujúcu úlohu. Zvýšené nároky na zaťaženie a stabilitu zemného vrutu sú zohľadnené pri kombinácii celkovej dĺžky zemného vrutu, dĺžky závitovej časti a priemere zemného vrutu.

Problém môže nastať vo veľmi sypkých, neúnosných pôdach (napr. rašelina, navážka), kde môže byť potrebná dlhšia skrutka alebo špeciálny typ pre dosiahnutie dostatočne únosnej vrstvy. Na mokrom, bažinatom pozemku vruty neodporúčame. Pri navážke je nutné zohľadniť, ako dlho je navážka na pozemku. V prípade, ak je viac než 10 rokov alebo je ujazdená, malo by to byť v poriadku. V rizikovej oblasti odporúčame vykonať test zaťažiteľnosti pôdy.

Prekážky v zemi (kamene, korene, skaly)

Kamene v zemi sú bežným javom a do veľkosti päste sú pri zakrúcaní zemných vrutov prospešné. Hrot zemného vrutu ich pri zakrúcaní odtlačí do strany, a závitová časť zemného vrutu ich následne obchytí a kopíruje, čo dodá spoju zemného vrutu a kameňa dodatočnú pevnosť. Ak sú v pôde kamene väčšie ako päsť, je potrebné ich rozbiť železnou tyčou alebo zbíjačkou.

V mieste stavby sú kamene, bridlica alebo skaly? Odporúčame v bode inštalácie predvŕtať dieru SDS vrtákom 20-30 cm. Dôležité je tiež nepoškodiť závit skrutky pri narazení na väčší kameň. Ak narazíte na tvrdú prekážku, skrutku nikdy nezatĺkajte násilím! Je lepšie zvoliť mierne odlišné umiestnenie skrutky (posun o niekoľko centimetrov), prípadne prekážku odstrániť, ak je to možné.

Ak narazíte na menšiu prekážku (menší kameň, tenší koreň), niekedy pomôže skrutku mierne povytiahnuť, pokúsiť sa zmeniť jej sklon o pár stupňov a pokračovať v zavŕtavaní s primeranou silou (najmä pri strojovom zavŕtavaní). Ak je prekážka veľká a neprekonateľná, nikdy skrutku nezatĺkajte násilím! Vo veľmi kamenistej pôde môže byť inštalácia náročná až nemožná bez špeciálnej techniky (napr. predvŕtania špeciálnym vrtákom). Naopak, vo veľmi kamenistej, skalnatej alebo betónovou sutinou znečistenej pôde je zavŕtanie veľmi náročné alebo nemožné bez predvŕtania.

Ak nie je možné kameň rozbiť, náhradným riešením je posunúť zemný vrut na iné miesto. Môžete si zakúpiť jeden vrut a vyskúšať jeho inštaláciu na rôznych bodoch na pozemku.

Zámrzná hĺbka a nerovnosť terénu

Na Slovensku je úroveň nezamŕznej hĺbky približne 80-140 cm pod povrchom. Pri správnom výbere vrutu, vrut nebude vytlačený na povrch, pretože závitová časť vrutu sa nachádza pod úrovňou nezamŕznej hĺbky a tým zabezpečuje stabilné základy počas celého roku.

Zemné skrutky sú ideálne pre svahovitý terén, kde by bolo tradičné betónovanie technicky náročné a drahé. Je možné stavať aj v prípade nerovnosti terénu. Samozrejme. Pre vyrovnanie terénu môžete použiť nadstavce, ktoré sa upevnia o zemný vrut alebo použiť dlhší zemný vrut. Stavba nie je v rovine, je to problém? Nie. Zemné vruty môžu vytrčať zo zeme, aby ste stavbu mali vo vodováhe. V prípade, ak máte väčšie výškové prevýšenie v mieste stavby, použite nadstavce pre vyrovnanie stavby.

Dlhodobá stabilita a odolnosť

Zemné vruty sú navrhnuté tak, aby poskytovali mimoriadne pevné a stabilné ukotvenie s vysokou nosnosťou v rôznych podmienkach.

Pri inštalácii zemný vrut okolo seba zhutní zeminu a tým vytvorí pevný základ. Ich špeciálne tvarované kužeľovité telo so špirálovým závitom sa zavŕta do pôdy. Počas tohto procesu sa zemina okolo skrutky zhutňuje, čím vzniká veľmi pevné spojenie s okolitým terénom, ktoré zaisťuje vysokú nosnosť.

Kvalitné zemné skrutky sa vyrábajú z vysokopevnostnej ocele. Ich povrch je najčastejšie ošetrený žiarovým zinkovaním, ktoré poskytuje excelentnú ochranu proti korózii. Táto úprava zaručuje dlhú životnosť skrutiek, a to aj v náročných pôdnych podmienkach, rádovo v desiatkach rokov. Kvalitné zemné skrutky sú vyrobené z vysokopevnostnej ocele a ich povrch je dôkladne ošetrený žiarovým zinkovaním (podľa normy ISO 1461), čo zabezpečuje veľmi vysokú odolnosť voči korózii. Štandardná vrstva zinku je 60 mikrónov. Životnosť vrutov, ktorá môže presiahnuť 50 rokov v závislosti od podmienok prostredia.

Špeciálne situácie a riešenia

Montáž pri stene

Potrebujete zavŕtať zemný vrut pri stene? Zakúpte si montážny prípravok T-S, pomocou ktorého vytvoríte z dvojramenného kľúča jednoramenný. Opakovaným pohybom o 180 stupňov dokážete zavŕtať zemný vrut aj pri stene.

Návrat nadbytočných vrutov

Môžete zemné vruty vrátiť, ak ich máte priveľa? Ak ste kúpili nadbytočné množstvo zemných vrutov, v pôvodnom stave ich radi odkúpime späť.

Odborné poradenstvo a testovanie únosnosti pôdy

Pre správny výber vrutu je potrebné vedieť účel stavby, hmotnosť stavby, typ pôdy, rozmery a špecifikáciu terénu. Ak si neviete rady s výberom typu a počtu vrutov, môžete využiť odborné poradenstvo, ktoré je úplne zdarma. Neváhajte kontaktovať odborníkov.

Firma ISOMETALL zabezpečuje aj testy zaťažiteľnosti zeminy. Test zaťažiteľnosti zeminy vykonávame priamo na mieste staveniska. Je to podniková skúška firmy Isometall. Vrut postupne zaťažujeme. Zaťažová sila sa meria digitálnymi váhami. Posun vrutu voči zemi sa meria digitálnym posuvným meradlom. Test zaťažiteľnosti pôdy je zaznamenaný na video. Výsledky testu sú podkladom pre statika.
