Univerzálna nástrojová brúska BN 102, vyrábaná spoločnosťou TOS, je robustný a spoľahlivý stroj určený pre presné brúsenie rôznych nástrojov a súčiastok. Často sa stretávame s ponukami na predaj týchto nástrojových brúsok BN 102, ktoré sú vo všeobecne dobrom stave a často zahŕňajú aj kompletné príslušenstvo. Niektoré stroje prešli v priebehu doby generálnou opravou, čo zaisťuje ich dlhú životnosť a spoľahlivosť, pričom môžu obsahovať aj nové komponenty, ako je napríklad nová "C" brúsiaca hlava.
Pre správne fungovanie, obsluhu a údržbu tohto stroja je nevyhnutné mať k dispozícii technickú dokumentáciu. Tento návod, známy aj ako Technický pasport, má za úlohu oboznámiť obsluhu so správnym postavením, obsluhou a uvedením stroja do prevádzky. Je veľmi dôležité oboznámiť sa so všetkými časťami stroja a venovať mu náležitú starostlivosť. Dodržiavanie pokynov v manuáli šetrí čas, zabraňuje stratám a zaručuje spokojnosť s presnosťou a výkonom stroja.
Kľúčové konštrukčné prvky a funkčnosť
Brúsny vreteník
Brúsny vreteník je kľúčovou súčasťou brúsky BN 102. Je umiestnený na cylindrickom stĺpe, ktorý umožňuje jeho natáčanie a zároveň aj zvislé prestavenie osi brúsneho vretena. Natočenie stĺpa je možné presne odčítať na integrovanej stupnici. Veľkosť zvislého prestavenia sa vykonáva pomocou ručných kolies, ktoré sú umiestnené z oboch strán stojana, čo zaisťuje pohodlnú obsluhu.
Samotné brúsne vreteno je uložené v presných guľôčkových ložiskách, ktoré sú účinne utesnené proti vnikaniu prachu, čím sa predlžuje ich životnosť a presnosť. Vreteno je vybavené dvoma kužeľmi Morse 3, ktoré slúžia na upínanie tŕňov s brúsnymi kotúčmi.
Priečne sane a stôl
Priečne sane sú presne vedené prismatickým vedením, ktoré je integrované na stojane stroja. Priečny posuv je zabezpečený závitom a ručnými kolesami s mikrometrickou stupnicou. Tieto kolesá sú prakticky umiestnené vpredu aj vzadu, čo opäť uľahčuje obsluhu a umožňuje precízne nastavenie.

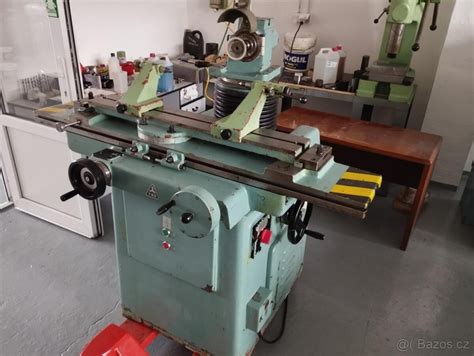

Univerzální nástrojová bruska BN 102 B
Technické špecifikácie a parametre
Univerzálna nástrojová brúska BN 102 disponuje radom technických parametrov, ktoré určujú jej výkonnosť a možnosti obrábania. Nižšie sú uvedené kľúčové špecifikácie:
| Parameter | Hodnota | Jednotka |
|---|---|---|
| Max. točný priemer | 280 | mm |
| Max. točný priemer (s výšk. podložkami) | 370 | mm |
| Vzdialenosť medzi hrotmi | 760 | mm |
| Upínanie medzi koníkom a vreteníkom | 615 | mm |
| Osová výška vreteníka nad stolom | 130 | mm |
| Kužeľ v brúsnom vretene | Morse 3 | |
| Kužeľ vo vreteníku | Morse 5 | |
| Max. výškové prestavenie vretena | 290 | mm |
| Pozdĺžny posuv stola | 510 | mm |
| Priečny posuv stola | 250 | mm |
| Rozmery stola (dĺžka x šírka) | 980 x 140 | mm |
| Otáčky vretena v oboch smeroch | 2800/5600 | ot./min |
| Hlavný motor | 0,55/0,75 | kW |
| Celkový príkon | 3 | kW |
Príslušenstvo a doplnky
K brúske BN 102 je často k dispozícii rozsiahle príslušenstvo, ktoré rozširuje jej možnosti a flexibilitu pri rôznych brúsnych úlohách. Medzi bežné doplnky patria:
- Sklučovadlo 130/3
- Zvýšenie stola (2x)
- Výškové podložky
- Hydraulické koníky (2x)
- Upínanie (22x)
- Kleštiny (3-20 mm)
- Kotúče do deličky (rôzne priemery: 20, 22, 24, 25, 26, 28, 30, 32, 34)
- Kryty brúsnych kotúčov
- Kleštinové upínanie
- Približne 20 kusov brúsnych kotúčov
Dôležitosť technickej dokumentácie a manuálov
Ako už bolo spomenuté, technický pasport a návod k obsluhe sú pre efektívnu a bezpečnú prevádzku brúsky BN 102 absolútne kľúčové. Umožňujú správne postavenie, obsluhu a uvedenie stroja do prevádzky. Existujú rôzne verzie brúsky BN 102, napríklad typy "A", "B" a "C". Aj keď sa mechanika môže v niektorých detailoch líšiť, napríklad v uložení stola na valčekoch alebo v rýchloposuve na výjazd stĺpa pri type "B", základné princípy a dôležitosť manuálu zostávajú rovnaké.
Mnohí používatelia a majitelia týchto strojov si uvedomujú hodnotu manuálov a často ich vyhľadávajú alebo si ich vzájomne vymieňajú. K dispozícii sú návody pre rôzne typy, napríklad pre typ "C", zatiaľ čo návody pre typy "A" alebo "B" môžu byť ťažšie dostupné. Záujem o technický pasport je značný a niektorí ho dokonca ponúkajú v elektronickej podobe, niekedy za symbolickú cenu, napríklad 7,80 €, alebo uprednostňujú výmenu za iné manuály.
Je všeobecne uznávané, že "najhoršie je nemať nič", pokiaľ ide o technickú dokumentáciu k stroju. Preto je akýkoľvek manuál, aj keď sa týka mierne odlišnej verzie, neoceniteľným zdrojom informácií pre obsluhu a údržbu.
