Železobetónové schodiská: Komplexný Sprievodca Konštrukciou, Bezpečnosťou a Typmi

Schody sú hlavnou zložkou každej poschodovej konštrukcie, vrátane priemyselných, komerčných a obytných budov. Pri hlbšej analýze potrieb počas stavby, alebo rekonštrukcie možno zistíte, že neviete, aké schodisko chcete. Často je jediným spojovacím článkom medzi podlažiami. Nemali by sme na to zabudnúť už pri jeho navrhovaní, pretože ide o najfrekventovanejší priestor v byte. Schodisko nám musí vyhovovať nielen rozmermi, tvarom, ale aj povrchovými úpravami. Musí byť pohodlné, bezpečné pri výstupe a zostupe, pevné a únosné, ľahké a nenáročné na prístup zo všetkých strán. Do návrhu by sme mali zahrnúť schodiskový priestor, ramená, stupne a bezpečné zábradlie. Nesmieme zabudnúť ani na osvetlenie a pohodlnú údržbu schodiska. Z hľadiska funkcie je dôležité určiť, či ide o schodisko hlavné alebo vedľajšie.

Charakteristika a výhody železobetónových schodísk

Betón je už tradične považovaný za ťažkopádny, masívny a nevzhľadný stavebný materiál, ktorý je síce pevný a odolný, ale treba ho čo najrýchlejšie zakryť, aby ho nebolo vidieť. Aj keď by sa mohlo zdať, že ide len o propagandu, betón má v stavebníctve skutočne obrovský potenciál. Platí to aj v prípade schodov. Železobetónové schody v dome môžete vyrobiť vlastnými rukami. Železobetónové schody nevrzajú, možno ich upraviť podľa akéhokoľvek designu a dlho vydržia. Betón sa vyrába zmiešaním cementu, kameniva (kamene, piesok, štrk) a vody. Betón má vysokú pevnosť v tlaku, čo znamená, že odoláva sile, pri ktorej sa stláča. Nemá však pevnosť v ťahu ako oceľ. Z tohto dôvodu sú betónové schodiská niekedy postavené so skrytými kovovými výstužnými tyčami alebo výstužami. Betónové schody vydržia veľké zaťaženie, vysoký náraz a nehrdzavejú vo vlhkom prostredí. Okrem toho je betón ohňovzdorný, čo je dôvodom, prečo sa používa pri požiarnych výstupných schodiskách. Betón dokáže pohlcovať vibrácie, je účinný ako zvuková izolácia, vďaka čomu je ideálny pre nemocničné alebo školské schodiská.

Železobetónové schody sa hodia do akéhokoľvek prostredia a výnimkou nie sú ani moderné stavby rodinných domov. Nemusíte sa pritom vôbec obávať, že by tým váš dom niečo stratil, naopak, získal by zaujímavý dizajnový prvok. Železobetónové konštrukcie vo všeobecnosti zaznamenávajú v posledných rokoch veľký návrat na stavebnícku scénu. Betón je pre svoje všestranné využitie veľmi obľúbeným materiálom, ktorý používajú architekti vo svojich projektoch.

Typy železobetónových schodísk a proces ich realizácie

Jednotlivé typy železobetónových schodísk sa dajú rozlíšiť napríklad podľa typu realizácie. Možnosť použitia rôznych krytín je užšia. Stavať ho môžeme tradičným postupom alebo montovať z prefabrikovaných dielcov.

Monolitické železobetónové schodiská

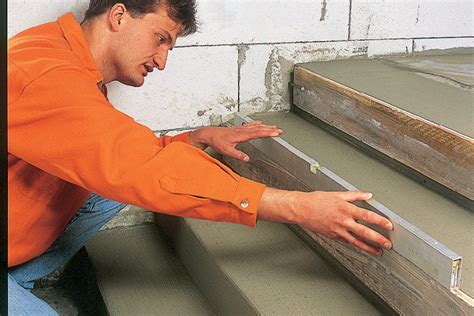

Takýto postup sa odvíja v rámci vytvorenia monolitického schodiska. Monolitické betónové schodisko v súkromnom dome, zdieľame tipy na stavbu a výhody monolitického betónového schodiska, ako správne. Konštrukcia monolitického schodiska je založená na použití tekutého betónu, vnútornej výstuže a vonkajšej úpravy. Aby bolo možné vytvoriť takýto. Fázy výstavby: značenie, bednenie, vázanie výztuže, bednění pod. Najprv je nutné vytvoriť drevené debnenie, ktoré je v podstate hrubé. Po úplnom vytvrdnutí betónu a kontrole pevnosti schodov sa bednenie demontuje. Výhodou betónových schodov je najmä možnosť osadiť ich už v priebehu výstavby a používať počas celej doby výstavby.

Prefabrikované železobetónové schodiská

Prefabrikované schody - vyrábajú sa vo formách ako jeden kus, akýsi odliatok z oceľovej formy. Na výber je viac ako sto typov tvarov a veľkostí schodov pre rôzne schodiská. Tie môžu byť v tvare písmena L alebo U, točité, či v rôznych atypických tvaroch. Schodisko sa po vytvrdnutí vo forme jednoducho privezie na stavbu ako celok, jeho montáž trvá zhruba hodinu, takže je okamžite pripravené na používanie.

Bezpečnosť a pohodlie: Legislatívne a technické požiadavky na schodiská

Prehľad sa zameriava na detail schodiskového stupňa, hranu schodiskového stupňa (splávok), povrch a rozoznateľnosť z hľadiska bezpečnosti a pohodlnosti počas užívania. Vo všeobecnosti dodržiavanie slovenskej technickej normy alebo technickej normalizačnej informácie je dobrovoľné (§ 3 ods. 11 zákona č. 60/2018 Z. z.).

Zákonné ustanovenia a normy

• Vyhláška č. § 17 ods. 4 - V jednom schodišťovom ramene nesmú byť menej ako tri stupne.
• Vyhláška č. § 17 ods. 4 - Povrch stupňov musí mať protišmykovú úpravu.
• Vyhláška č. 532/2002 Z. z. § 19 ods. 8 - Pri výškovom rozdiele komunikácií a pri voľne prístupnom otvore sa musí použiť zábrana primeraná hĺbke poklesu. Zábrana musí odolávať primeranému horizontálnemu tlaku a mať primeranú výšku nad podlahou.
• Súčiniteľ šmykového trenia pri okraji schodiskového stupňa musí byť najmenej μ = 0,6.

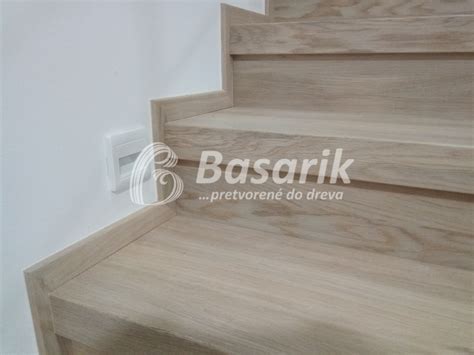

• Článok 36 - Povrch schodiskových stupňov má byť opticky odlišný od povrchu odpočívadiel (podest), tak aby bolo zrejmé, kde schodiskové rameno začína a kde končí.

Úprava podstupnice by v ideálnom prípade mala byť odlišná, čím sa dosiahne vizuálne rozlíšenie jednotlivých schodov medzi sebou. Možným riešením je aj zapustenie podstupnice za hranu stupnice, prečnievajúca hrana vytvorí tieň, ktorý pomôže rozlíšiť jednotlivé schody. UPOZORNENIE: toto riešenie je v rozpore s Vyhláškou č.

Návrhové parametre a rozmery schodiskových prvkov

Konštrukciu schodov navrhujeme a zhotovujeme so zreteľom na ľudskú chôdzu. Vzájomný pomer výšky a šírky stupňov musí byť taký, aby nás výstup či zostup čo najmenej unavoval. Priemerná dĺžka kroku človeka je okolo 63 cm, výška 31 cm. Schodiskové prvky navrhujeme a dimenzujeme tak, aby nám umožňovali bezpečnú a pohodlnú chôdzu po schodisku. Zohľadňujeme pritom pohybové možnosti ľudského tela, najmenšiu námahu a spotrebu energie pri chôdzi po schodoch.

Kľúčové rozmery a pravidlá

• Na stupnicu by sa malo zmestiť celé chodidlo človeka - mala by mať minimálne 260 mm.
• Schodiskové rameno obsahuje najmenej tri a maximálne 18 stupňov.
• Treba rešpektovať minimálnu priechodnú šírku schodiskového ramena 1 100 mm v bytovom dome a 900 mm v byte alebo v rodinnom dome.
• Minimálna podchodná výška má byť 2 100 mm. Veľkosť stropného otvoru by mala byť taká, aby podchodná výška bola minimálne 195 cm (výška postavy).
• Šírka podesty sa vypočíta tak, že k šírke ramena sa pridá desať centimetrov.

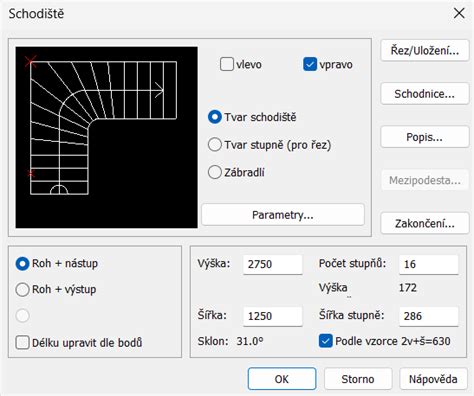

• Rozmer stupňa určíme zo vzťahu 2v + š = 590 až 640 mm, kde v je výška a š je šírka stupňa.
• Výška schodiskového zábradlia má byť 900 mm do výšky schodiska 3 000 mm nad terénom, inak 1 100 mm.
• Zábradlia odporúčame zvislé, so vzdialenosťou deliacich častí do 120 mm.

Terminológia schodiska

• Odpočívadlo (podesta) - plocha medzi schodiskovými ramenami, je v úrovni podlažia.
• Nástupnica - horná plocha schodiskového stupňa, na ktorú našľapujeme.
• Podstupnica - predná plocha schodiskového stupňa.
• Schodiskové rameno - šikmá nosná konštrukcia, ktorá podopiera schodiskové stupne alebo do ktorej sú votknuté.
• Schodiskové zrkadlo - priestor ohraničený schodiskovými ramenami a odpočívadlami schodiska.
• Schodiskový priestor - priestor vymedzený schodiskom.

Porovnanie železobetónových schodísk s inými typmi

Schodisko môžeme vybudovať z rôznych dostupných materiálov a v najrozmanitejších podobách. Podľa použitého materiálu sa dá vybrať schodisko drevené, kamenné, tehlové, betónové, oceľobetónové, z pórobetónu, kovové, kombinované.

Oceľové vs. Betónové schodiská

Rozdiel medzi oceľovým schodiskom a betónovým schodiskom je v použití základného materiálu. Použité materiály majú rôzne náklady a sú určené pre rôzne aplikácie. Oceľ je zliatina železa, uhlíka a iných materiálov. Oceľ používaná na schodiskách sa povrchovo upravuje najčastejšie pozinkovaním, aby sa zabránilo korózii. Oceľové schody sú obľúbené najmä v interiéroch domov a komerčných priestoroch. Kombinácia ocele a betónu vytvára schodisko, ktoré využíva výhody oboch materiálov. Oceľové schody s betónovými nášľapmi sa často používajú v komerčných a obytných budovách. Schodiská tohto druhu majú tendenciu mať jednoduchší dizajn.

Nižšie uvádzame tabuľku porovnania vlastností oceľových a betónových schodísk:

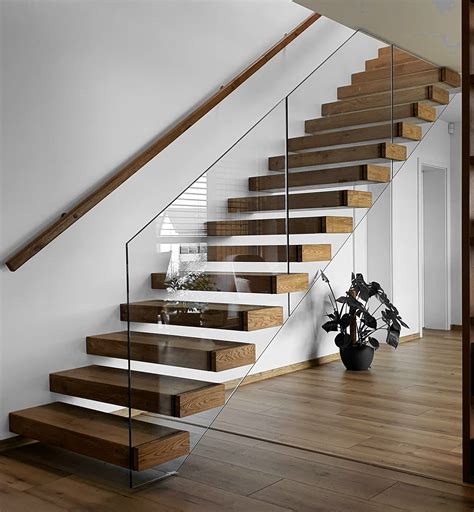

Točité schody sú ako stvorené pre oceľové prevedenie schodov. Točité schody v betónovom prevedení by boli príliš veľkým a zbytočným zaťažením budovy. Sklenené zábradlie na schody a sklenené schody je obľúbená kombinácia do moderných budov a bez oceľovej konštrukcie sa nezaobíde. Na konštrukčnú časť schodov používame pozinkovanú oceľ ošetrenú práškovou farbou a nerezové zábradlie dodá tomuto skvostu punc jedinečnosti.

Sadrobetónové schodiská ako moderná alternatíva

Novinka na Slovensku: Schody za 2 dni a 30 rokov záruky Revolúcia v stavebníctve. Tak mnohí nazývajú príchod patentovanej technológie sadrobetónových konštrukcií a schodov na Slovensko. Tento spôsob realizácie schodov je naozaj univerzálny. Pomenovanie revolučný pramení z nových vlastností sadrobetónu. Sadrobetónová konštrukcia je jednoduchá, ľahká, stabilná, trváca a ekologická, má tenké rebrá a je z nehorľavého materiálu. Má pritom tenký profil, špeciálne zloženie, vysokú tlakovú odolnosť, zároveň aj ťahovú a tlakovú pevnosť, nízku objemovú hustotu a rýchlo tuhne. Nastavením pary sadrového povrchu je navyše možné zabezpečiť príjemnú vnútornú klímu. Schody sú absolútne stabilné, pri obložení drevom nevrzgajú, sú nehlučné a tvarom sa vieme prispôsobiť. Výstavba schodov je certifikovaná TÜV SÜD, niektorí statici nazvali tieto schody aj ako "statický zázrak".

Celé zhotovenie konštrukcie schodiska zo sadrobetónu trvá maximálne 1-2 dni, pričom schody je možné používať už o 72 hodín. Klasické železobetónové schody si vyžadujú omnoho dlhšiu dobu vyhotovenia, ktorá je závislá od času potrebného na tuhnutie betónu. Ten sa v prípade známych tradičných železobetónových konštrukcií pohybuje na úrovni 28 dní. Vďaka sadrobetónu sa vyhnete predlžovaniu stavebnej činnosti v dome a ušetríte nielen čas, ale aj financie. „Zákazník má možnosť získať nadštandardné schody za cenu bežného schodiska,“ hovorí Jozef Csörgő zo spoločnosti Stavbaschodov.sk. Zameranie a návrh schodiska má pritom zákazník zadarmo. „Majú oveľa nižšie nároky na priestor ako železobetónové schody. Z tohto dôvodu je možné priestor nachádzajúci sa pod schodmi výborne využiť. Konštrukcia je ľahká, váži len 1/3 železobetónových schodov a zbytočne nezaťažuje konštrukciu budovy. Bežné železobetónové schody sú ťažkopádne a majú ťažký betónový základ a ich konštrukcia je zároveň aj energeticky náročná,“ zdôrazňuje výhodu ľahkosti a pevnosti Jozef Csörgő zo spoločnosti Stavbaschodov.sk.

Schody je možné obložiť akoukoľvek krytinou (drevo, kameň, textil, umelý vosk a iné). Môžete si ich dať obložiť drevom a budú sa podobať dreveným schodom. Oproti celodreveným schodom sú nehlučné a nevŕzgajú. Spoločnosť stavbaschodov.sk sa zaoberá najmä realizáciou interiérových schodísk, avšak ak sa prevedú úpravy, schodisko je vhodné aj do exteriéru. V exteriérových podmienkach je však nutné odstrániť sadrovú vrstvu a zostane ľahká betónová konštrukcia.

Rôzne konštrukčné typy schodísk

Druh a veľkosť nášho domu, ako aj dispozícia ovplyvňujú pôdorysné tvary schodov. Na základe toho sa rozhodujeme pre schodiská rebríkové (bez podstupníc), skladacie, priame, so zakrivenou nástupnicou či vretenovité. Ramená schodov nám predurčujú voľbu schodiska jednoramenného (spája dve podlažia bez medzipodlažnej podesty), dvojramenného, kde schody bývajú z dvoch ramien, nástupného a výstupného, ako aj z dvoch podest (podlažnej a medzipodlažnej), trojramenného a viacramenného. Ak priestor medzi dvoma schodiskovými ramenami nie je väčší ako 30 cm, nazýva sa zrkadlo. Ak má viac ako 30 cm, hovoríme o medzischodiskovom priestore.

Typy konštrukcií

• Vretenové schodisko - charakterizuje ho to, že v mieste zrkadla stupne podopiera nosný stĺp - vreteno - alebo zvislá stenová nosná konštrukcia. Priemery vnútorných točitých schodov sú (v mm): 1 050, 1 200, 1 600, 1 800, 2 000, 2 200, 2 400. Jedna otáčka (360°) má 12 schodov. Odporúčaný zdvih schodov je 200 - 240 mm. Pri vretenovom schodisku musí byť veľkosť stropného otvoru o 6 - 10 cm väčší, než je vonkajší priemer schodiska - medzi madlom a stenou by mali zostať minimálne 3 cm pre ruku. Nevýhodou kruhového schodiska je, že schodiskové stupne sú v strede úzke a nedá sa na ne stúpať pri chôdzi nahor ani nadol. Sťažené je po ňom aj sťahovanie nábytku.
• Pilierové schodisko - vzniklo postupným odľahčovaním steny vretenového schodiska. Funkciu zabezpečenia stability prevzali piliere spolu so schodnicami, ktoré prenášajú zaťaženie pôsobiace na stupne v schodiskovom ramene.
• Schodnicové schodiská - majú stupne v schodiskových ramenách podopierané jednou alebo viacerými schodnicami. V oceľovobetónových stavbách schodnice spolu s odpočívadlami vytvárajú pevný celok.
• Samonosné schodisko - stupne sú votknuté do nosnej schodiskovej steny na obvode schodiskového priestoru. Navrhuje sa spravidla v rodinných domoch, menších atypických stavbách a pod.
• Doskové schodisko - nosnou časťou doskových schodov je oceľovobetónová doska, ktorej nosná oceľová výstuž sa kladie v smere výstupnej čiary. Doskové schodiská sa navrhujú v budovách s veľkou frekvenciou. Ich výhodou je pomerne veľká únosnosť. Doskové schodisko je vhodné na krátke aj široké schodiskové ramená.
• Zavesené schodisko - má jednoduchú a staticky výhodnú konštrukciu. Tento typ schodiska umiestnime v pôdoryse objektu ľubovoľne, bez ohľadu na rozmiestnenie zvislých nosných konštrukcií, ale za predpokladu, že stropná konštrukcia je pevná a dostatočne silná na zaťaženie.
• Rebríkové a skladacie schodisko - používame ako pomocné. V rodinných domoch slúžia na spojenie s vedľajšími podkrovnými alebo suterénnymi miestnosťami. Tieto úsporné schodiská sa v byte používajú na sprístupnenie podkrovia, nie však ako schody spájajúce jednotlivé poschodia. Ich výhodou je aj to, že po použití sa jednoducho zložia a zakryjú poklopom. Rebríkové a skladacie schodiská sa vyznačujú pomerne strmým sklonom, ktorý sa pohybuje od 45 do 60°. Preto umožňujú prekonať značný výškový rozdiel, pričom zaberajú málo pôdorysného miesta.

Drevené schody patria medzi najobľúbenejšie prvky interiéru. Veľmi esteticky bude pôsobiť, ak na ich výrobu použijeme masívne drevo. Nesmieme však zabudnúť, že drevené schody sú horľavou konštrukciou. Ak ich navrhneme ako hlavné, mali by sme ich zo spodnej strany podbiť a omietnuť. Stanú sa tak polohorľavé. Do schodníc sú nástupnice osadené na drážku asi jednej tretiny hrúbky schodnice. Hrúbka nástupnice je 30 až 50 mm, podstupníc 15 až 20 mm.

Zábradlie - kľúčový bezpečnostný a dizajnový prvok

Schodiskové ramená a odpočívadlá, pokiaľ nie sú ohraničené múrom, musíme ohradiť zábradlím. Ochráni nás pred pádom a poslúži ako opora pri výstupe a zostupe po schodisku. Teoreticky by zábradlie malo byť 110 cm vysoké. Ak šírka držadla bude väčšia, výška zábradlia môže byť menšia. Výšku zábradlia meriame od prednej strany stupňa až po vrchné líce držadla. Zábradlie osadíme do čiel stupňov, zhora do nástupnice stupňov a do schodnice, spredu do podstupnice, zospodu do schodiskového ramena. Zábradlie umiestňujeme všade tam, kde je nevyhnutné z bezpečnostných dôvodov, najmä na schodoch, balkónoch, terasách a pod. Na výrobu zábradlia používame oceľ, drevo, betón a ich kombináciu. V prípade zábradlia je skvelým doplnkom železobetónového schodiska sklo a kov. Sklo má totiž schopnosť odľahčiť priestor a kov schodom zase dodá eleganciu a moderný vzhľad. Obklad jednotlivých schodov je dokonca možné skombinovať s prírodným materiálom, napríklad s drevom.
