Pri zapájaní plynového kotla do elektrickej siete je dôležité dodržiavať správne postupy a bezpečnostné opatrenia. Hoci sa môže zdať, že ide len o jednoduché pripojenie elektrickej vidlice do zásuvky, celý proces si vyžaduje odborné znalosti a často aj koordinovanú spoluprácu viacerých špecialistov.

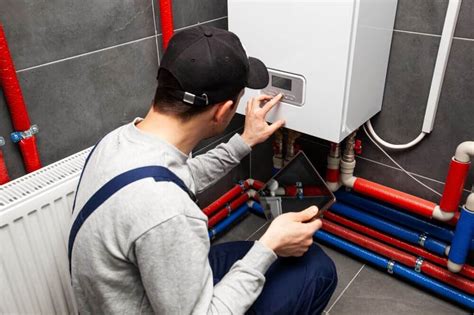

Koordinácia prác a rola odborníkov
Zapojenie plynového kotla nie je len o pripojení elektrickej vidlice do zásuvky, ale vyžaduje si koordináciu prác plynára, vodára a elektrikára. Plynár sa postará o pripojenie plynu, vodár o pripojenie k vodovodnému systému a zabezpečenie správneho tlaku vody a expanznej nádoby. Elektrikár je zodpovedný za bezpečné elektrické pripojenie kotla.
Dôležité upozornenie: Uvedenie kotla do prevádzky musí vykonať spôsobilá osoba, zvyčajne zmluvný technik dodávateľa kotla. Táto osoba skontroluje správnosť elektrického pripojenia (fáza, neutrálny vodič, ochranný vodič) a prípadne aj pripojenie externých ovládacích prvkov, ako sú termostaty alebo smart systémy.
Ak máte plynový kotol, ktorý nemá od výroby pripojený napájací kábel, je potrebné ho namontovať. V takomto prípade je najlepšie, ak tento úkon vykoná elektrikár, ktorý zároveň pripraví aj potrebnú zásuvku. Je však dôležité, aby samotné zapnutie kotla vykonal servisný technik, aby sa predišlo akýmkoľvek pochybnostiam o zodpovednosti pri prípadných problémoch.
Elektrické zapojenie kotla: Technické detaily a bezpečnosť
Moderné plynové kotly existujú s dvoma možnosťami pripojenia k sieti: trojžilovým izolovaným káblom a zástrčkou na pripojenie k zásuvke. V obidvoch prípadoch by ste mali dodržiavať pravidlo, že plynové zariadenie je pripojené cez individuálny istič k štítu a určite sa budete musieť postarať o uzemnenie.
Väčšina moderných nástenných plynových kotlov je vybavená sofistikovanou automatizáciou. Táto riadi mnoho procesov a premieňa vykurovací kotol na autonómnu minikotolňu, ktorej prevádzka si prakticky nevyžaduje zásah majiteľa. Je zrejmé, že riadiaca jednotka a rôzne snímače vyžadujú pripojenie k sieti.
Dvojkruhové nástenné kotly sú k dispozícii v dvoch verziách: s obvyklou zásuvkou a s káblom na priame pripojenie k stroju. V každom prípade musia byť napájané zo siete prostredníctvom samostatného stroja. Ak ste si kúpili model so zástrčkou, potom by mal byť samostatný vývod pre plynový kotol umiestnený vedľa, ale nie pod ním. Toto je jedna z bezpečnostných požiadaviek, aby v prípade úniku chladiacej kvapaliny nedošlo ku skratu.
Vodiče by mali byť pripájané výhradne cez svorkovnice alebo spájkovaním. Je kľúčové zabezpečiť ochranu ohrievača vody pomocou prúdového chrániča (RCD) a správneho uzemnenia. Ak váš dom nemá dvojvodičovú sieť, je potrebné dodatočne vytvoriť uzemňovací systém. V prípade starších bytov, kde často chýba uzemnenie, je možné pripojiť kotol cez RCD a automatický istič. Alternatívou môže byť použitie núdzového ističa, ktorý kombinuje oba typy ochrany. Vzhľadom na blízkosť vody k elektrickým spotrebičom je nevyhnutné zabezpečiť kvalitnú ochranu elektroinštalácie pred vlhkosťou.
Uzemnenie a ochrana pred prepätím
Plynový kotol vyžaduje povinné uzemnenie. Na tieto účely si môžete kúpiť súpravu pre bodové uzemnenie. Je inštalovaný v suteréne alebo vedľa domu a zaberá malú plochu asi 0,25 m². Je prísne zakázané uzemniť nástenný plynový kotol na vykurovacie teleso alebo prívodné plynové potrubie. Jedná sa o hrubé porušenie pravidiel prevádzkovania plynových zariadení a je mimoriadne nebezpečné. Aby bolo zaistené dobré uzemnenie, je potrebné vybaviť uzemňovaciu slučku alebo bodové uzemnenie.
Automatizácia kotla je veľmi citlivá na kvalitu napájacieho napätia. Pri nedostatočnej úrovni alebo nedokonalom sínusovom tvare na vstupe zariadenia rýchlo zlyhajú. Aby sa zabránilo častým poruchám a predĺžila životnosť jednotky, je potrebné pripojiť stabilizátory napätia pre plynové kotly. Na prípravu na výpadok napájania sa odporúča použiť regulátory napätia a redundantné zdroje napájania.
Požiadavky na priestory pre plynový kotol podľa platných noriem
Aby ste sa vyhli problémom pri uvádzaní plynového kotla do prevádzky, musíte zvoliť miesto inštalácie v súlade s platnými predpismi. Inštalácia plynového kotla v súkromnom dome je upravená v SNiP 31-02-2001 a pravidlá pre inštaláciu v bytových domoch sú vysvetlené v SNiP 2.08.01.
Umiestnenie kotla v súkromných domoch
Podľa noriem môže byť plynový kotol inštalovaný vo vetranej miestnosti, ktorá je umiestnená na prvom poschodí domu, v suteréne alebo podlahe suterénu, alebo v podkroví. V kuchyni je možné inštalovať plynové kotly do 35 kW (podľa MDS 41,2-2000 do 60 kW).
Pokiaľ ide o výkon zariadenia, plynové kotly a ohrievače vody do 150 kW vrátane je možné umiestniť v samostatnej miestnosti na ľubovoľnom poschodí, vrátane suterénu a podkrovia. Zariadenia s výkonom od 151 kW do 350 kW vrátane sa inštalujú v samostatnej miestnosti na prvom, suterénnom alebo podzemnom podlaží, ako aj v samostatnej pripojenej miestnosti.

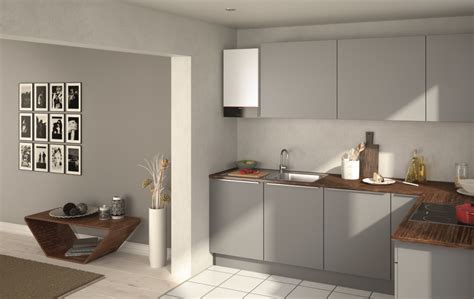

Požiadavky na kuchyne s plynovým kotlom
Pri umiestňovaní prietokového plynového ohrievača vody alebo plynového vykurovacieho kotla s výkonom do 60 kW v miestnosti musí miestnosť zodpovedať nasledujúcim normám:
- Objem - nie menej ako 7,5 metrov kubických.
- Výška miestností je najmenej 2,5 metra.
- Vetranie musí byť inštalované v miestnosti, ktorá je vybavená rôznymi spôsobmi. Najbežnejším prístupom je použitie kapucne, ktorej výkon sa vyberá na základe objemu obytného priestoru - mal by ho prekročiť trikrát.
- Inštalácia plynového kotla je povolená iba v miestnosti s dverami. Bez dverí nebude povolenie podpísané.
Všetky tieto požiadavky musia byť splnené. V prípade porušenia jednoducho nepodpíšu osvedčenie o prijatí.
Požiadavky na samostatné kotolne
Požiadavky na jednotlivé kotolne sú podobné, existujú však určité rozdiely:
- Výška stropu - nie menej ako 2,5 m.
- Objem a plocha miestnosti sú určené ľahkou údržbou, nemali by však byť menšie ako 15 m³.
- Steny vedúce do susedných miestností musia mať limit požiarnej odolnosti 0,75 hodiny a nulový limit šírenia požiaru po konštrukcii (tehla, betón, stavebné bloky).
- Odsávač pár s rovnakými požiadavkami: na odtok - trojnásobná výmena, na prítok v rovnakom objeme, plus vzduch na spaľovanie.
- V miestnosti by malo byť okno. Sklenená plocha - nie menej ako 0,03 m² na jeden kubický meter objemu.
- Ak je zariadenie inštalované s výkonom 150 kW alebo viac, jedným z predpokladov je prístup na ulicu. Môže byť vybavený druhý východ - do technickej miestnosti (nie obytnej). Dvere musia byť protipožiarne.
Pri výpočte okien sa berie do úvahy plocha skla, nie rozmery otvoru okna. Okrem toho je v niektorých prípadoch potrebných najmenej jedno sklo s plochou najmenej 0,8 metrov štvorcových.
Súhrn požiadaviek na priestory pre plynový kotol
| Požiadavka | Kotol do 60 kW (kuchyňa) | Kotol nad 60 kW / Samostatná miestnosť |
|---|---|---|
| Minimálna výška stropu | 2,2 m | 2,5 m |
| Minimálny objem miestnosti | 7,5 m³ (pre 1 kotol) | 15 m³ |
| Vetranie | Trojnásobná výmena vzduchu za hodinu | Trojnásobná výmena vzduchu za hodinu |
| Okno s prístupom do exteriéru | Áno | Áno |
| Minimálna zasklená plocha okna | 0,8 m² (0,03 m²/m³ objemu) | 0,8 m² (0,03 m²/m³ objemu) |
| Dvere | Áno | Áno (protipožiarne, ak druhý východ) |
| Požiarna odolnosť stien | - | 0,75 hodiny (nulové šírenie požiaru) |
Umiestnenie vzhľadom na steny
Presná vzdialenosť od stien a iných predmetov je uvedená v návode na obsluhu kotla. Plynové kotly je možné inštalovať na protipožiarne steny vo vzdialenosti najmenej 2 cm od nich.
Ak je stena ťažko horľavá alebo horľavá (drevená, rámová atď.), musí byť chránená nehorľavým materiálom. Môže to byť trojmilimetrový list azbestu, na ktorého vrchole je pripevnený plech. Z dôvodu ochrany sa tiež zvažuje vrstva omietky s vrstvou najmenej 3 cm. V takom prípade musí byť kotol zavesený vo vzdialenosti 3 cm. Rozmery nehorľavého materiálu by mali presahovať rozmery kotla o 10 cm od strán a dna a zhora by mali byť o 70 cm väčšie.
Regulovaná je aj inštalácia plynového kotla vzhľadom na bočné steny. Ak je stena nehorľavá, vzdialenosť nemôže byť menšia ako 10 cm, pre horľavé a ťažko horľavé 25 cm (bez dodatočnej ochrany).
Ročná údržba a ladenie plynového parného kotla Burnham krok za krokom s testovaním spaľovania
Potrebná dokumentácia a povolenia pred inštaláciou kotla
Pred samotnou kúpou a inštaláciou kotla je nevyhnutné skontrolovať a pripraviť nasledujúce dokumenty: zmluva o dodávke plynu, ak je kotol plynový, a všetky dokumenty týkajúce sa plynomera. Inštalácia akéhokoľvek kotla je podmienená existenciou a správnym zapojením plynomera.
Po zakúpení kotla je dôležité dodržať nasledujúci postup pred jeho inštaláciou:
- Vykonanie zmien v registračnom osvedčení domu (v ZINZ). Nový plán nehnuteľnosti musí zreteľne obsahovať priestor pre kotolňu s označením „Pec“ alebo „Kotolňa“.
- Podanie žiadosti na plynárenskú službu o vypracovanie projektu a technických špecifikácií.
- Predloženie technického pasu kotla, ktorý už musí byť zakúpený.
- Montáž kotla (okrem napojenia na plynový systém). Táto fáza môže prebiehať súbežne s prípravou projektu plynárenskou spoločnosťou, ak budú priestory schválené.
- Objednanie špecialistu na vybudovanie plynového potrubia.
- Podanie žiadosti plynárenským pracovníkom o uvedenie systému do prevádzky.
- Počkanie na príchod servisného technika, ktorý vykoná kontrolu, vypracuje záverečné stanovisko o vhodnosti inštalácie a vydá povolenie na otvorenie uzatváracieho ventilu plynu ku kotlu.

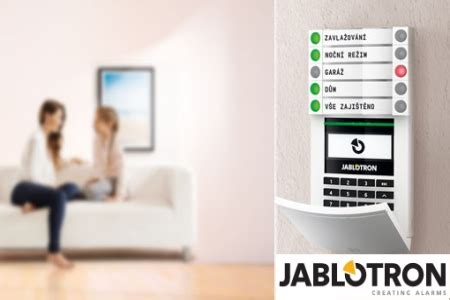

Inteligentné ovládanie plynových kotlov
Systém zabezpečenia JABLOTRON 100+ ponúka moderné riešenie na ovládanie elektrických alebo plynových kotlov prostredníctvom prejazdovej zásuvky s vyvedeným výstupom PG. Toto riešenie je navrhnuté s dôrazom na rýchlosť a jednoduchosť inštalácie, pričom zároveň umožňuje komfortné užívateľské ovládanie kotla.
Potrebné vybavenie a postup zapojenia
Pre úspešné zapojenie a fungovanie systému budete potrebovať nasledujúce komponenty a predpoklady: ústredňa systému JABLOTRON 100+, prejazdová zásuvka s výstupom PG (konkrétne model JB-162N-PLUG) a softvér F-Link verzie 2.6.1 alebo novšej. Samotné zapojenie je v praxi pomerne jednoduché. Stačí pripojiť zásuvku JB-162N-PLUG do sieťovej zásuvky umiestnenej v blízkosti kotla. Následne je potrebné pripojiť ovládací kontakt zásuvky na príslušné svorky kotla.
Je dôležité poznamenať, že umiestnenie a označenie týchto ovládacích svoriek sa môže líšiť v závislosti od konkrétneho modelu kotla. Preto je nevyhnutné dôkladne preštudovať manuál vášho kotla alebo kontaktovať jeho dodávateľa pre presné informácie.
Nastavenie a programovanie systému
Po fyzickom zapojení je potrebné systém správne nastaviť a naprogramovať. V systéme JABLOTRON 100+ je potrebné nastaviť PG výstup. Odporúča sa tento výstup pomenovať napríklad „Topenie“. Následne sa nastaví spínacia logika a funkcia zapnúť/vypnúť podľa vašich potrieb. Ďalším krokom je priradenie termostatu do systému. Termostat môžete umiestniť na ľubovoľnú pozíciu a nastaviť ho tak, aby komunikoval s PG výstupom „Topenie“. Rovnako je potrebné priradiť zásuvku JB-162N-PLUG na ľubovoľnú pozíciu v systéme a nastaviť ju na spomínaný PG výstup „Topenie“.
Kotol je možné ovládať priamo z termostatu, čo predstavuje lokálne ovládanie. Pre väčšie pohodlie je však k dispozícii aj diaľkové ovládanie prostredníctvom mobilnej aplikácie MyJABLOTRON.
