Pri inštalácii komunikačných systémov je niekedy potrebné kombinovať prvky vyrobené z rôznych materiálov. V stavebnej praxi je bežné spájanie plastových rúr s kovovými, na ktoré môžete použiť rôzne spôsoby. Zvyčajne sa pri kladení vodovodných, kanalizačných alebo iných systémov stavitelia snažia použiť rovnaký materiál. V niektorých prípadoch však nie je možné robiť bez kombinovaných štruktúr. Pozrime sa podrobne na technológie, ktoré umožňujú zabezpečiť tesnosť pri dokovaní polyetylénových (PE) rúr s existujúcimi oceľovými alebo liatinovými systémami.
Prečo je potrebné spájať PE a oceľové potrubia?
Potreba kombinovať rôzne typy potrubí, ako sú PE a oceľ, vzniká pomerne často z niekoľkých dôvodov:
- Plánovaná výmena a urgentné opravy: Liatinové komunikácie, ktoré sú vybavené v domoch postavených pred niekoľkými desaťročiami, postupne zlyhávajú. V priebehu času kovové prvky korodujú alebo sa upchávajú, čo si vyžaduje rutinnú alebo núdzovú výmenu. Je celkom prirodzené, že v tomto prípade sú staré liatinové alebo oceľové rúry nahradené polymérovými, ktoré sú lacnejšie a ľahšie sa inštalujú. V starých domoch s dlhodobo zavedenou komunikáciou sú moderné polymérové rúry často spojené s kovovými (zvyčajne liatinovými) stúpačkami.
- Nové stavebníctvo: Proces individuálnej alebo verejnej výstavby rodinných domov je spojený s položením rozvodov kúrenia, kanalizácie a vodovodu. Inštaláciu rôznych systémov často vykonávajú rôzne organizácie, v dôsledku ktorých sa na stavenisko dodáva niekoľko typov rúr - kovových aj plastových.
- Špeciálne prípady: V niektorých situáciách je naliehavá potreba kombinovať rôzne materiály, napríklad:
- pripojenie potrubia k technologickému zariadeniu, ktorého vysokú teplotu nevydržia plastové výrobky s nízkou teplotou topenia;
- kladenie diaľnice v oblastiach so zvýšeným zaťažením, napríklad pod rušnými cestami alebo pri výjazde z garáže. V tomto prípade sú v náročných oblastiach položené odolnejšie kovové prvky a vo zvyšku polymérové prvky.
Charakteristika PE a oceľových potrubí
Pre správne pripojenie rúrok vyrobených z rôznych materiálov je dôležité poznať hlavné typy a vlastnosti týchto výrobkov.
Oceľové potrubia
Kovové prvky, vyznačujúce sa tvrdosťou a mechanickou hustotou, sú schopné vydržať značné zaťaženie. Oceľové rúry majú vysokú tuhosť a pevnosť, ale nie sú vždy schopné odolávať korózii a sú tiež náchylné na upchatie. Ich spoločnou nevýhodou je ich vysoká cena.

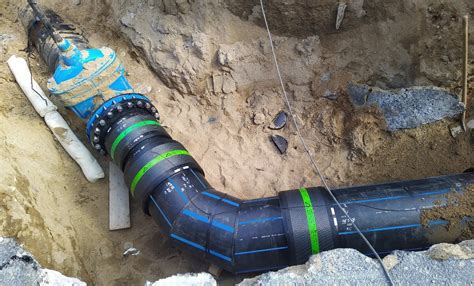

PE potrubia
Na kladenie komunikačných systémov sa široko používajú rúry, pri výrobe ktorých sa používajú rôzne typy polymérov. Všetky plastové výrobky sa vyznačujú dôležitými výhodami, ako je inertnosť voči chemickému prostrediu (dokonca aj agresívnemu), odolnosť proti korózii, odolnosť proti upchávaniu, ako aj prijateľné náklady. Polyetylénové (PE) rúry, konkrétne výrobky vyrobené z tohto polyméru, majú dobrú elasticitu a dostatočnú hustotu. Nie sú však schopné odolávať vysokým teplotám (PE mäkne už pri 80 stupňoch Celzia), čo ich robí nežiaducimi na prepravu horúcich kvapalín a plynov.
Metódy spájania PE a oceľových potrubí
V závislosti od účelu systému môžu byť kovové a polymérové prvky namontované rôznymi spôsobmi. Nasledujúce metódy sú najčastejšie a najspoľahlivejšie pre pripojenie PE potrubí k oceľovým.
1. Závitové pripojenie s armatúrami
Pre rúry, ktorých priemer nepresahuje 4 centimetre, je najlepšou možnosťou spojenie s armatúrami. Takéto pohodlné zariadenia môžu mať rôzne konfigurácie a parametre, ale majú spoločnú konštrukčnú vlastnosť: jeden koniec tvarovky končí hladkou spojkou určenou pre polymérový prvok, druhý má na konci určenom na upevnenie kovovej rúry vnútorný alebo vonkajší závit.
Použitie "americkej" tvarovky
Najbežnejším spôsobom spájania kovových/plastových konštrukcií je „americká“ tvarovka. Takýto prvok, ktorý má na koncoch spojku a závit, umožňuje ľahko a rýchlo spájať rozdielne diely. Pohodlné zariadenie s plastovou spojkou a kovovým závitom sa mimoriadne ľahko inštaluje a umožňuje vytvoriť spoľahlivé utesnené spojenie v krátkom čase.
2 Easy Ways To Connect Copper Pipe To Pex
Pokyny na inštaláciu krok za krokom
- Pomocou špeciálnej spájkovačky privarte objímku tvarovky na koniec polymérovej rúrky a počkajte, kým spoj vychladne.
- Presuňte kovovú časť na druhý koniec „amerického“ a potom utiahnite závit. Na utesnenie spoja je vhodné ho dodatočne omotať pozdĺž závitu jednou alebo dvoma vrstvami pásky FUM, kúdeľou alebo ľanovým vláknom (dodatočne možno potiahnuť silikónom).
- Armatúra musí byť vždy utiahnutá rukou: použitie náradia je nežiaduce a dokonca nebezpečné. Špeciálne vybavenie neumožňuje plne kontrolovať aplikované sily, čo môže viesť k poškodeniu dielu.
- Po dokončení práce je dôležité skontrolovať pevnosť výsledného upevnenia. Ak to chcete urobiť, stačí zapnúť vodu a uistiť sa, že nedochádza k úniku. Ak vlhkosť stále preniká cez spoj, môžete skúsiť utiahnuť skrutku trochu pevnejšie. Ak voda naďalej prúdi, je potrebné znova odskrutkovať závit a znova vykonať všetky manipulácie.
Vytvorenie závitu na oceľovej rúre bez závitu

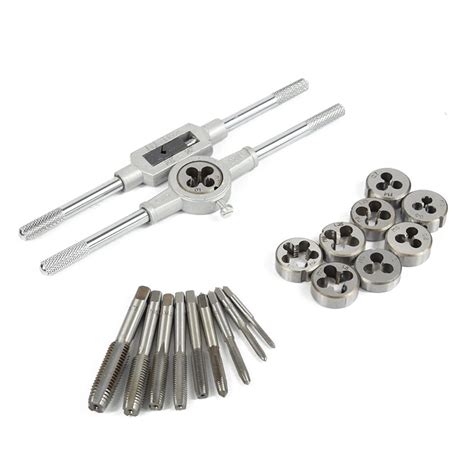

Existujú situácie, keď je potrebné plastové potrubie pripojiť ku kovovému náprotivku, ktorý nemá závit. V takýchto prípadoch je možné závity aplikovať na potrubie pomocou špeciálneho nástroja - predlžovača závitu alebo rezačky závitov. V špecializovaných predajniach nájdete mechanické aj elektrické modely takýchto zariadení.
Typy závitorezov:
- Elektrický: Zahŕňa niekoľko fréz určených pre rúry rôznych priemerov. Takéto modely sú pohodlné a ľahko sa používajú, ale majú vysoké náklady.
- Ručný: Je oveľa lacnejší, ale práca s ním si vyžaduje väčšiu fyzickú silu a určité zručnosti.
Pravidlá pre používanie závitorezov:
- Nástroj nemožno použiť, ak je potrubie umiestnené v krátkej vzdialenosti od steny.
- Elektrický navíjač nití sa rýchlo zahrieva, takže pri spracovaní viacerých prvkov budete musieť pravidelne odpočívať.
- Pri práci s ručným náradím je dôležité striedať pohyby, robte pol otáčky dopredu a štvrť otáčky späť, kým neodstrihnete niť na požadovanú dĺžku.
Pred navliekaním rúry ju dôkladne vyčistite, v prípade potreby odstráňte existujúci náter a zbrúste všetky kovové závity. Potom vyrezávajte pomocou elektrického alebo rezbárskeho nástroja. Vyrezané drážky dobre očistite a namažte tukom, olejom alebo iným mazivom a potom ich použite na pripojenie k armatúre.
2. Prírubové pripojenie
Pre rúry s veľkým priemerom (60 cm alebo viac) je lepšie použiť špeciálne odnímateľné prírubové spojovacie prvky, ktoré pozostávajú z dvoch rovnakých častí spojených skrutkami. Táto metóda sa používa na pripojenie oceľových rúr s inými materiálmi, najmä v aplikáciách s vysokým tlakom, napríklad v ropy a plynových potrubiach. To vám umožní vyhnúť sa manuálnemu utiahnutiu závitov, čo je ťažké vykonať na veľkých dieloch, ale zároveň vytvoríte pevný a spoľahlivý upevňovací prvok. Na pripojenie rozdielnych potrubí je možné použiť rôzne typy prírub (voľné, tvarované, podopreté objímkami), ktoré sa líšia veľkosťou a konštrukčnými vlastnosťami.
Vlastnosti prírubovej montáže
S touto možnosťou na upevnenie polymérových a kovových rúrok sa používajú špeciálne odnímateľné zariadenia - príruby a svorky. Umožňujú vám nielen vytvoriť pevný spoj, ale poskytujú aj prístup k spoju rúr (na tento účel stačí odskrutkovať skrutky).
Typy prírub a svoriek:
- Voľné svorky spočívajúce na rovnom ramene: Určené na inštaláciu ľahkých prvkov s priemerom do 30 cm, ako aj na stredné a ťažké potrubia, pre ktoré tento údaj nepresahuje 15 centimetrov.
- Voľné svorky podopreté kužeľovým golierom: Pomôžu vytvárať konštrukcie z rúrok s priemerom nie väčším ako 20 cm.
- Kotúčové spoje s tvarovanou prírubou a oceľovým výstupkom: Považujú sa za univerzálne, dajú sa použiť na spoje rôznych prvkov, je však dôležité venovať pozornosť veľkosti.
- Rovné rameno so zúženým prechodom: Môže výrazne zvýšiť pevnosť spojenia.
Postup inštalácie prírubového spoja:
- Pred začatím manipulácie je dôležité vybrať prvok požadovaného typu, ktorého veľkosť by zodpovedala priemeru kovovej časti potrubia.
- Vybranú časť by ste si mali dôkladne prezrieť: na časti by nemali byť žiadne ostré hrany, ktoré by mohli poškriabať a poškodiť pomerne krehké plastové časti.
- Miesto zamýšľaného vloženia sa určí na oceľovej (kovovej) rúre, potom sa opatrne odreže (okraje musia byť hladké).
- Potom sa na kovovú časť nasadí svorka. Na zabezpečenie tesného spojenia sa k nemu pridáva gumové tesnenie, ktoré by nemalo presahovať líniu rezu o viac ako jeden centimeter.
- Ďalej je potrebné spojiť všetky prvky upevňovacej jednotky upevnením svorky na kovovú rúrku s podobným prvkom inštalovaným na polymérovej časti pomocou skrutiek.
- Utiahnutie skrutiek musí byť vykonané pokojne a rovnomerne, s úplným otočením závitu a vyvarovaním sa nadmernej sily, aby sa nepoškodila pomerne krehká časť.

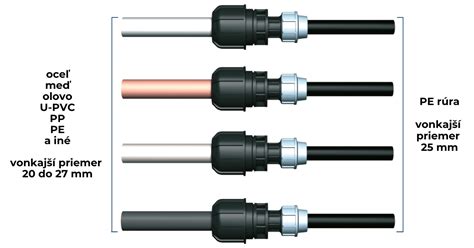

3. Kompresné spoje
Kompresné spoje sú obľúbenou voľbou pre pripojenie oceľových rúr s inými materiálmi, najmä v inštalatérskych aplikáciách. Táto metóda zahŕňa použitie kompresnej matice a ferule na vytvorenie tesného tesnenia medzi potrubím a armatúrou. Kompresné spojky fungujú stlačením krúžku alebo rukávu okolo koncov trubice, aby sa vytvorili tesné tesnenie. Ľahko sa inštalujú a nevyžadujú žiadne špeciálne nástroje. Stačí posunúť spojku cez jednu trubicu, vložte druhú trubicu a utiahnite kompresnú maticu. Jedným z obmedzení kompresných armatúr je to, že nemusia byť vhodné pre aplikácie s vysokým tlakom, pretože sa môže uvoľniť kompresná matica, čo vedie k únikom.

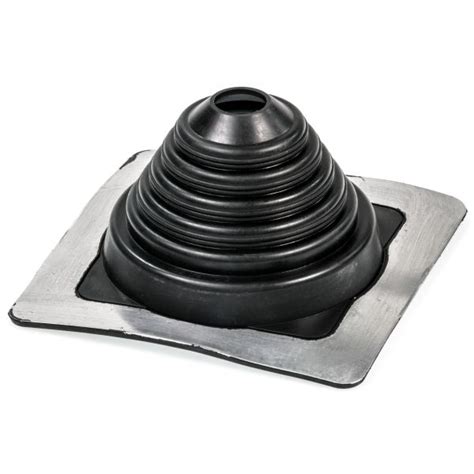

4. Prechodové manžety a objímky
Prechodový golier je vynikajúcou možnosťou, ktorá vám umožňuje spojiť polymérovú rúrku (napr. z polyvinylchloridu, ale princíp je aplikovateľný aj na PE) s liatinovým hrdlom. Táto metóda sa zvyčajne používa pri inštalácii kanalizačných potrubí. Pomocou podobného zariadenia môžete ľahko dokovať polymérovú rúrku s liatinovým hrdlom. Aby tieto výrobky tesne priliehali k sebe, je dôležité vybrať manžetu alebo zvlnenie, ktoré zodpovedajú parametrom. Ak to z nejakého dôvodu zlyhá, môžete použiť gumu s jemnými pórmi (dokonca aj starú rohožku do auta).
Dôrazne sa neodporúča utesniť plastový prvok v kovovom hrdle pomocou tmelu alebo utesniť spoj cementom. V prvom prípade nebudete môcť dosiahnuť tesné spojenie, pretože plasticita polyméru spôsobí deformáciu potrubia. V druhom prípade tepelná rozťažnosť plastu naruší dobrý výsledok: pod vplyvom horúceho potrubia sa upevňovacie prvky poškodia a spoj stratí svoju tesnosť.
5. Iné špeciálne pripojenia

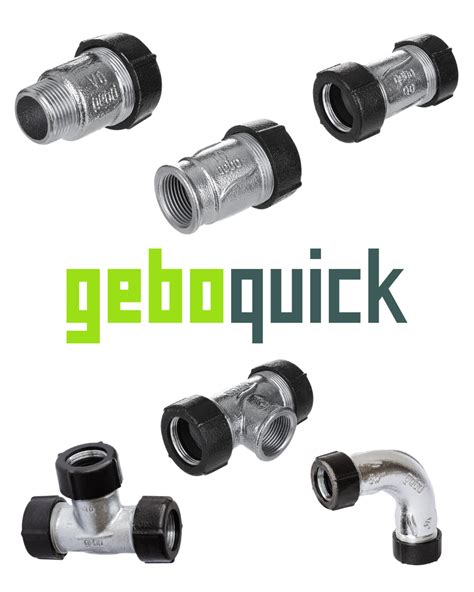

Na spojenie dielov je možné použiť aj iné typy tvaroviek, napríklad špeciálnu spojku alebo tvarovky typu Gebo. Posledná možnosť sa odporúča najmä na kombináciu krátkych potrubí alebo systémov umiestnených na zložitých miestach (napríklad blízko podlahy). Kovový rukáv je ďalšie špeciálne zariadenie, ktoré môžete použiť na kombináciu plastových prvkov s kovovými rúrkami. Je určené na prácu v extrémne náročných podmienkach (vysoký tlak, vystavenie agresívnym látkam). Zvyčajne sa takéto zariadenie používa pri kladení plynovodov alebo inštalácii systémov v chemických závodoch, ale môže sa použiť aj v stavebníctve na vytvorenie elastického spojenia.
