Zapojenie vypínača patrí medzi najčastejšie elektroinštalačné práce v domácnosti. Či už meníte starý vypínač za nový, rekonštruujete byt alebo riešite osvetlenie v novostavbe, otázka ako zapojiť vypínač sa skôr či neskôr objaví. Hoci ide o relatívne jednoduchý úkon, práca s elektrinou si vyžaduje dôslednosť, dodržiavanie bezpečnostných pravidiel a základné pochopenie princípu zapojenia.
V tomto článku nájdete podrobný a zrozumiteľný návod, ktorý vás prevedie celým procesom - od výberu správneho typu vypínača, cez bezpečnú prípravu, až po schému na zapojenie vypínača a praktické riešenia najčastejších chýb. Osobitnú pozornosť venujeme aj téme zapojenie schodiskového vypínača, ktorá býva pre domácich majstrov najčastejším zdrojom nejasností.
Základné typy vypínačov a ich využitie
Skôr než sa pustíte do samotnej montáže, je dôležité pochopiť, aký typ vypínača vlastne potrebujete. Použitie nesprávneho typu môže viesť k nefunkčnosti alebo dokonca k nebezpečnej situácii.
- Jednopólový vypínač (č. 1): Slúži na ovládanie jedného svetla z jedného miesta. Používa sa napríklad v kúpeľni, toalete alebo menších miestnostiach.
- Sériový (lustrový) vypínač (č. 5): Ovládanie dvoch svetiel alebo dvoch radov svetiel z jedného miesta.
- Schodiskový vypínač (č. 6): Umožňuje ovládať jedno svetlo z dvoch rôznych miest - typicky na začiatku a na konci schodiska alebo chodby.
- Krížový vypínač (č. 7): Používa sa medzi dvoma schodiskovými vypínačmi na ovládanie jedného svetla z troch a viacerých miest.
Zapojení vypínače 6
Ako zapojiť vypínač bezpečne
Bezpečnosť je pri práci s elektrinou absolútna priorita. Základným krokom je vypnutie ističa príslušného elektrického okruhu. Nestačí len vypnúť svetlo - istič musí byť fyzicky vypnutý v rozvádzači. Po vypnutí vždy overte neprítomnosť napätia skúšačkou alebo multimetrom.
Potrebné náradie:
- Skrutkovač (plochý a krížový)
- Skúšačka napätia
- Kliešte na odizolovanie vodičov
Pred zapojením si všímajte farby vodičov. Fázový vodič má spravidla hnedú alebo čiernu farbu, nulový vodič je modrý a ochranný vodič zeleno-žltý. Pri klasickom zapojení vypínača sa vypína vždy len fázový vodič, nie nulový.

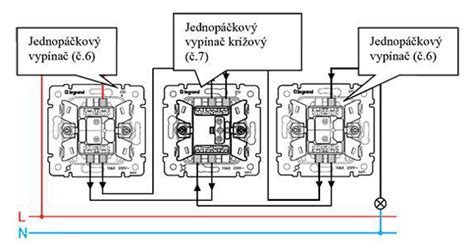

Schéma na zapojenie schodiskového vypínača
Téma ako zapojiť schodiskový vypínač (č. 6) patrí medzi najvyhľadávanejšie. Schodiskový vypínač umožňuje ovládanie jedného svetla z dvoch miest. Používajú sa na to dva prepínacie vypínače (č. 6), medzi ktorými vedú tzv. prepínacie vodiče.
| Radenie | Typ vypínača | Použitie |
|---|---|---|
| 1 | Jednopólový | Ovládanie jedného svetla z jedného miesta |
| 6 | Striedavý (schodiskový) | Ovládanie jedného svetla z dvoch miest |
| 7 | Krížový | Ovládanie z troch a viacerých miest |
Zjednodušene povedané: Fáza ide do prvého vypínača (č. 6). Medzi vypínačmi (č. 6) sú dva prepojovacie vodiče. Z druhého vypínača (č. 6) ide vodič k svetlu. Práve správne zapojenie týchto vodičov je kľúčové. Ak sú prepínacie vodiče zamenené alebo zapojené do nesprávnych svoriek, svetlo nebude fungovať správne alebo sa nebude dať vypnúť z oboch miest.
Riešenie problémov s LED osvetlením
Problémy, ktoré môžu nastať po modernizácii elektrickej inštalácie, napríklad po výmene obyčajných žiaroviek za LED žiarovky, patrí preblikovanie. Je to bežný jav, kde sa na kábloch v spoločných káblových zväzkoch indukuje napätie z iných káblov. Odstrániť tento jav je väčšinou pomerne jednoduché pomocou kompenzátora, ktorý sa zapojí paralelne k svietidlu.
Upozornenie: Montáž, opravu či rekonštrukciu elektroinštalácie môže vykonávať iba kvalifikovaný elektrikár, ktorý spĺňa podmienky podľa príslušných predpisov.
