Zapojenie obehového čerpadla na kúrenie a akumulačnej nádoby: Komplexný sprievodca

Podlahové kúrenie je jeden z najpohodlnejších spôsobov vykurovania - rovnomerné teplo od podlahy, žiadne radiátory a nižšie náklady na energie. Ale aj ten najlepší systém môže zlyhať, ak za ním nestojí správne obehové čerpadlo. Obehové čerpadlo, niekedy nazývané cirkulačné čerpadlo, je srdce každého vykurovacieho systému. Ženie teplú vodu od kotla cez potrubie uložené v podlahe a späť do kotla.

Bez neho by sa teplo šírilo iba gravitačne, pomaly a nerovnomerne. Studená podlaha v jednej miestnosti, hlučné potrubie alebo vysoký účet za plyn - to sú typické príznaky, že niečo nie je v poriadku s čerpadlom. Účelom obehového čerpadla je zrýchliť a regulovať pohyb prúdenia chladiacej kvapaliny v okruhu, čo výrazne zvyšuje účinnosť vykurovania.

Moderné kondenzačné kotly aj tepelné čerpadlá vyžadujú správne dimenzované čerpadlo - inak nedosahujú projektovanú účinnosť a spotrebujú viac energie, než je potrebné. Pre podlahové kúrenie však platia iné požiadavky ako pre radiátorové systémy, čo je kľúčové pri výbere a inštalácii. V tomto praktickom návode vám krok za krokom ukážeme, ako vybrať správne obehové čerpadlo pre podlahové kúrenie, ako ho namontovať bez chýb a ako ho nastaviť tak, aby váš systém fungoval spoľahlivo a úsporne počas celej vykurovacej sezóny.

Špecifiká obehového čerpadla pre podlahové kúrenie

Na rozdiel od radiátorových systémov, podlahové kúrenie má svoje špecifické nároky na obehové čerpadlo:

• Teplota vody: Podlahové kúrenie pracuje s teplotou 35-45 °C, zatiaľ čo radiátory bežne vyžadujú 70-80 °C. Nižšia teplota znamená, že na rovnaký výkon potrebujete prečerpávať väčší objem vody. Podlahovému kúreniu nesmie vstupovať voda horúcejšia ako 55 °C - pri vyšších teplotách hrozí poškodenie nášľapnej vrstvy podlahy (drevo, laminát, vinyl).
• Väčší prietok: Orientačne je potrebných 860 litrov za hodinu na 1 kW výkonu pri teplotnom rozdiele 5 °C medzi prívodným a spiatočným potrubím.
• Dlhé okruhy s vyšším odporom: Hadicové slučky v podlahe majú obvykle 80-120 metrov, čo generuje vyšší hydraulický odpor - tlakovú stratu, ktorú musí čerpadlo prekonávať.
• Nepretržitá prevádzka: Čerpadlo beží 24 hodín denne po celú vykurovaciu sezónu. Musí byť tiché, energeticky efektívne a spoľahlivé.

Ako vybrať správne obehové čerpadlo

Výber čerpadla nie je len o cene. Príliš slabé čerpadlo nedotlačí vodu do vzdialených okruhov, príliš silné zbytočne spotrebuje elektrinu a hlučí. Pred výberom čerpadla si zistite: celkový výkon vykurovacej sústavy v kW, dĺžku a počet podlahových okruhov, typ kotla a či plánujete izbovú reguláciu s termostatmi v každej miestnosti. Tieto informácie určujú, ktorý model bude pre váš dom najvhodnejší.

Dopravná výška a prietok - základ výpočtu

Kľúčové parametre, na ktoré sa zamerať, sú dopravná výška a prietok:

• Dopravná výška (H) udáva, aký hydraulický odpor čerpadlo prekoná - meria sa v metroch vodného stĺpca (m v.s.). Pre rodinný dom s podlahovým kúrením a okruhmi 80-120 m potrebujete dopravnú výšku minimálne 4-6 m.
• Prietok (Q) určuje, koľko vody za hodinu čerpadlo pretlačí systémom. Pre dom s výkonom 10 kW a teplotným rozdielom 5 °C potrebujete aspoň 1720 l/h.

Pre rodinný dom s plochou 150 m² a dobrým zateplením počítajte s celkovým výkonom vykurovania okolo 10 až 12 kW. Pri podlahovom kúrení s teplotným rozdielom 5 °C (prívodné 35 °C, spiatočné 30 °C) potrebujete prietok 1720 až 2060 litrov za hodinu. Podlahové okruhy dlhé 80 až 120 metrov generujú tlakovú stratu 3 až 5 metrov vodného stĺpca. Čerpadlo s označením 25-60/180 pokryje tieto požiadavky s rezervou - maximálna dopravná výška je 6 m a pri bežnej prevádzkovej rýchlosti 2 dosahuje prietok cez 2000 litrov za hodinu.

Čo znamenajú čísla v označení čerpadla

Označenie čerpadla napríklad 25-60/180 vám prezradí všetko podstatné:

Tri rýchlosti vs. EC motor - čo si vybrať

3-rýchlostné čerpadlá sú overené, cenovo dostupné a jednoduché na obsluhu - ideálne pre väčšinu rodinných domov. EC čerpadlá (elektronicky komutované) spotrebujú o 50-70 % menej elektriny vďaka automatickej regulácii otáčok, ale ich cena je výrazne vyššia. Návratnosť investície do EC čerpadla pri sezónnej prevádzke (november-marec) je 7-10 rokov - pri bežnom rodinnom dome sa to nevždy oplatí.

Stavebná dĺžka - nezabudnite zmerať

Pred kúpou zmerajte osovú vzdialenosť (stred prípojky - stred prípojky) miesta inštalácie. Štandardná hodnota je 180 mm, existujú aj varianty 130 mm a 200 mm. Zlá stavebná dĺžka znamená, že čerpadlo jednoducho nezapadne na miesto - a budete musieť riešiť prechodky, čo zbytočne komplikuje inštaláciu.

Umiestnenie obehového čerpadla v systéme

Pre správnu funkciu obehového čerpadla je dôležité jeho samotné umiestnenie v rámci vykurovacej sústavy. Obehové čerpadlo by malo byť inštalované v oblasti bezprostredne za generátorom tepla, ktoré nedosahuje prvú odbočku. Na zvolenom potrubí nezáleží - môže to byť buď prívodné alebo spätné potrubie. Pri inštalácii zariadenia do obvodu sa berie do úvahy správna orientácia (uvedené v návode, horizontálne alebo vertikálne) a správne viazanie (správne vybraná sada ďalších zariadení).

Kde je lepšie inštalovať: prívod alebo spiatočka?

Moderné modely vykurovacích telies pre domácnosť, vyrobené z kvalitných materiálov, odolávajú teplotám maximálne 100 °C. Teplota chladiacej kvapaliny v osobnej vykurovacej sieti zriedka dosahuje aj 70 °C, čo znamená, že výber prívodného alebo spätného potrubia nie je zásadný pre väčšinu automatizovaných systémov.

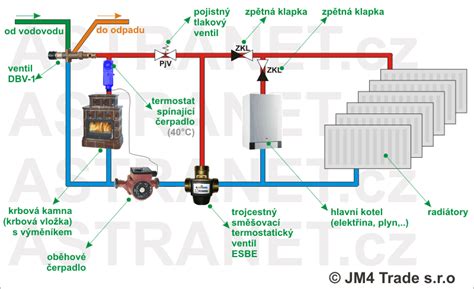

Avšak, obzvlášť pri kotloch na tuhé palivá bez automatickej regulácie, je potrebné byť obzvlášť opatrný. Kotly bez automatickej regulácie často prehrievajú chladiacu kvapalinu a pri varení sa para môže dostať do čerpadla nainštalovaného v prívode. To vedie k takmer úplnému zastaveniu pohybu kvapaliny pozdĺž okruhu a k núdzovej situácii, dokonca k výbuchu.

Z toho môžeme konštatovať, že je nepraktické a dokonca nebezpečné inštalovať obehové zariadenie na prívodnom potrubí. Čerpadlá pre generátory tepla na tuhé palivá sa najlepšie inštalujú do spätného potrubia. Aj keď spätné čerpadlo môže byť plné pary, v tomto prípade sa zvyšuje doba odozvy poistného ventilu, čo vám umožňuje vyriešiť problém a vyhnúť sa katastrofe. Táto požiadavka sa však nevzťahuje na automatizované systémy.

• Na prívodnom potrubí: Ak sa inštaluje na prívod, jeho poloha by mala byť za kotlom a bezpečnostnou jednotkou.
• Na spiatočnom potrubí: Na spätnom potrubí je čerpadlo umiestnené za expanznou nádržou pred generátorom tepla. V uzavretom systéme je expanzná nádoba zvyčajne pripojená k vratnému potrubiu (chladnejšia časť), ideálne na mieste s tichším prúdením.

Ochrana proti nečistotám

V dôsledku prítomnosti rôznych mechanických nečistôt vo vode, napríklad piesku, môžu nastať problémy s prevádzkou čerpacieho mechanizmu. Častice prispievajú k zablokovaniu obežného kolesa a v najhoršom prípade k zastaveniu motora. Preto je potrebné nainštalovať sitko priamo pred jednotku, respektíve hrubý filter. Filter, ktorý zachytáva prípadné nečistoty a bráni zanášaniu čerpadla, musí byť umiestnený pred čerpadlom a v smere, ktorý udáva šípka na filtri. Odporúča sa chrániť čerpadlá, ventily a rozdeľovač pred nečistotami.

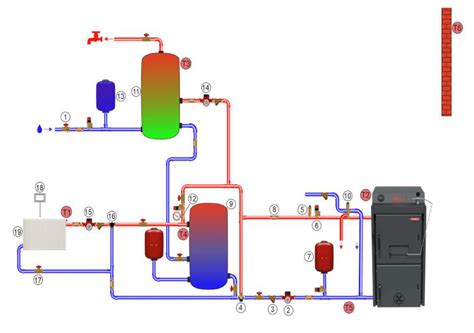

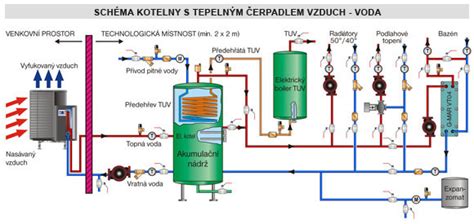

Zapojenie akumulačnej nádrže do vykurovacieho systému

Akumulačná nádrž uchováva teplo vyrobené zdrojom (napr. kotlom) a pomáha stabilizovať prevádzku vykurovacieho systému. Zásobník funguje ako zásobník tepla medzi kotlom a vykurovacím systémom. Vzhľadom na to, že maximálny výkon vykurovacích zariadení sa využíva v plnej miere len v chladnom období, je možné inštalovať akumulátor tepla (TA). Je schopný absorbovať prebytočné teplo a následne ho na požiadanie odovzdať do vykurovacieho okruhu.

Táto batéria je vyrobená vo forme nádrže a je obložená tepelne izolačným materiálom. Na jednej strane zariadenia sú dve rúrky určené na jeho pripojenie a dve na druhej strane - na pripojenie k radiátorovému vedeniu. Tepelný akumulátor má dva okruhy: malý a veľký. Prvý prijíma energiu z kotla, druhý podľa potreby dodáva chladiacu kvapalinu do vykurovacieho systému. Keď kvapalina prechádza kotlom, ktorý pracuje na maximum, chladiaca kvapalina v tepelnom akumulátore sa časom zahreje na 90-110 stupňov. Pre správnu prevádzku sa odporúča namontovať snímače teploty v hornej a dolnej časti nádrže a riadiť nabíjanie a vybíjanie podľa teplôt.

Ochrana spiatočky kotla (TV): termostatický ventil (alebo nabíjacia jednotka), ktorý sleduje minimálnu teplotu vratnej vody do kotla. Podlahové vykurovanie zvyčajne potrebuje nižšiu teplotu, ako je teplota v zásobníku. Pri podlahovom zmiešavacom systéme je zmiešavanie kľúčové - chráni podlahu a komfort (bez prehrievania). V komplexe je čerpacia a miešacia jednotka zodpovedná za prípravu chladiacej kvapaliny, teda udržiavanie teploty na 30-40 °C. Termostatický miešací ventil alebo servopohon automaticky udržiava správnu teplotu. Nastavte ho na 40-45 °C pre štandardné podmienky alebo podľa odporúčania výrobcu podlahovej krytiny. Poznámka: Maximálna teplota na podlahe je vždy určená zložením podlahy, krytinou a projektom.

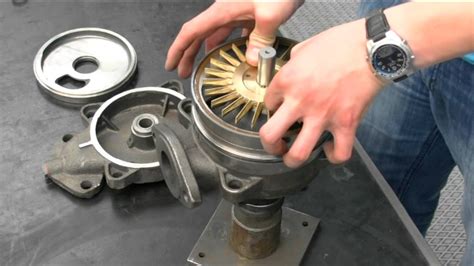

Montáž obehového čerpadla krok za krokom

Výmena obehového čerpadla je práca na 1-2 hodiny, ktorú zvládne šikovný majiteľ domu. Nepotrebujete špeciálne náradie ani odborné vzdelanie - stačí základná šikovnosť a dodržanie správneho postupu. Inštalácia obehového čerpadla je základom jeho bezproblémovej prevádzky. Pred samotnou inštaláciou vypustite vodu zo systému a zabezpečte prístup k miestu montáže. Je potrebné skontrolovať celkový stav potrubia, prípojok a prípadných usadenín, ktoré by mohli narušiť prevádzku.

Čo budete potrebovať

• Nastaviteľný kľúč (francúzsky kľúč) alebo sada očkových kľúčov
• Vedro na zachytenie zvyškovej vody (2-5 litrov)
• Ľanové konope a tesniaca pasta - odporúčame inštalatérsku sadu DIAMOND (5,30 €)
• Tesniaci krúžok O-ring - zvyčajne je priložený v balení nového čerpadla
• Plochý skrutkovač na odvzdušňovanie
• Multimeter pri výmene elektrického zapojenia

Postup montáže - 9 krokov

1. Vypnite kotol a uzavrite guľové kohúty pred aj za čerpadlom. Ak nemáte kohúty priamo pri čerpadle, musíte vypustiť celý systém cez vypúšťací ventil.
2. Zachyťte zvyškovú vodu - dajte vedro pod čerpadlo a povolíte odvzdušňovací zátku alebo uvoľnite skrutky prírub. Vyteká len zvyšková voda, nie celý obsah systému.
3. Odskrutkujte staré čerpadlo - uvoľnite závitové šróbenia alebo prírubové skrutky. Staré tesnenie vyhoďte - nikdy ho znovu nepoužívajte.
4. Skontrolujte smer prúdenia vody - šípka na tele nového čerpadla musí súhlasiť so skutočným smerom prúdenia vody v potrubí. Skontrolujte to v dokumentácii kotla alebo podľa existujúceho označenia.
5. Nastavte polohu osi rotora - os rotora (vnútorná otáčavá časť čerpadla) musí byť vodorovná (horizontálna). Vertikálna poloha skracuje životnosť ložísk a spôsobuje hluk. Svorkovnicu môžete otočiť do ľubovoľnej polohy, ale os rotora vždy horizontálne.
6. Natesnite spoje - na závitové pripojenie naviňte ľanové konope v smere závitu a natriete tesniacou pastou. Na príruby nasaďte nový gumový O-ring z balenia čerpadla.
7. Nainštalujte nové čerpadlo - skrutky utiahnite rovnomerne krížovým spôsobom. Čerpadlo nesmie byť nakrivené ani skrútené. Pri montáži odporúčame použiť aj uzatváracie ventily pred a za čerpadlom, aby sa v budúcnosti uľahčila údržba.
8. Odvzdušnite čerpadlo - otvorte guľové kohúty, nechajte vodu naplniť čerpadlo. Na tele čerpadla nájdete odvzdušňovaciu skrutku - povolíte ju plochým skrutkovačom, kým nevyteká voda bez vzduchových bublín, potom dotiahnete.
9. Po zapojení spustite kotol a skontrolujte tesnosť všetkých spojov - ihneď aj po 15 minútach prevádzky.

Dôležitý tip: Pred montážou si pozrite zachytenú vodu v vedre. Hnedá alebo čierna voda s tuhými časticami signalizuje kaly a oxidový kal (magnetit) v systéme. V tom prípade nainštalujte magnetický separátor nečistôt IBO IBF DN20 - zachytí nečistoty ešte pred tým, ako dosiahnu rotor nového čerpadla.

Elektrické zapojenie a spustenie

Elektrické zapojenie a spustenie - čerpadlo funguje na 230 V striedavom prúde. Čerpadlá sú štandardne napájané elektrickým napätím 230 V. Obehové čerpadlo je pomerne komplikované elektronické zariadenie, a preto jeho inštaláciu do elektrickej siete môže vykonávať iba osoba oprávnená podľa vyhlášky 50/1998 Z.z. Ak nie ste elektrikár, nechajte elektrické zapojenie na odborníka. Cena takéhoto zásahu je 30 až 50 eur.

Pri akomkoľvek zásahu na elektrike vypnite príslušný istič v rozvádzači a pred dotknutím vodičov overte multimetrom, že napätie je nulové. Bezpečnosť je vždy na prvom mieste. Odporúča sa inštalovať samostatné napájacie vedenie s prepäťovou ochranou. Na pripojenie je potrebné pripraviť 3 vodiče - fázový, neutrálny a uzemňovací.

Možnosti pripojenia k sieti

Schéma zapojenia a spôsoby pripojenia zariadenia, ako je obehové čerpadlo, k elektrine môžu mať rôzne tvary. Výber konkrétnej možnosti je určený vlastnosťami vyhrievaného objektu, ako aj miestom, kde sa zariadenie nachádza:

• Pripojenie cez zástrčku a zásuvku: Táto metóda poskytuje inštaláciu elektrickej zásuvky v tesnej blízkosti miesta, kde je namontované obehové čerpadlo. V takom prípade môžete spotrebič jednoducho zapojiť do elektrickej zásuvky pomocou zásuvky umiestnenej v dosahu kábla. Ak nie je k dispozícii prívodný kábel so zástrčkou, musíte ich kúpiť alebo odstrániť z nepoužitého spotrebiča. Venujte pozornosť prierezu vodičov kábla. Malo by byť medzi 1,5 mm2 do 2,5 mm2. Drôty musia byť z prameňa z medi, ktoré poskytujú odolnosť proti opakovanému ohybu. Pokyny dodávané s výrobkom zakazujú jeho používanie bez ochrannej zeminy.
• Pevné pripojenie s ističom: V tomto uskutočnení je použitý istič zvyškového prúdu (diferenciálny automat). Namiesto toho môžete použiť obvyklý jednopólový istič, cez ktorý prechádzate iba fázový vodič. Ak je stroj nainštalovaný v paneli s PE zbernicou, musí byť kábel z čerpadla k stroju trojžilový. Ak takáto zbernica neexistuje, PE terminál by mal byť pripojený k uzemňovaciemu zariadeniu.
• Pripojenie k neprerušiteľnému zdroju napájania (UPS): Je to najvýhodnejšie a zabezpečuje nezávislosť fungovania vykurovacieho systému od výpadkov energie. Výkon UPS by sa mal zvoliť na základe výkonu motora čerpadla. Kapacita batérie je určená odhadovaným časom autonómneho napájania obehového čerpadla, to znamená časom, keď je napájanie odpojené.
• Napájanie čerpadla zo systému automatizácie kotla alebo termostatickou reguláciou: Na automatizáciu procesu zastavenia cirkulácie chladiacej kvapaliny pri ochladzovaní na určitú teplotu sa na pripojenie čerpadla a termostatu používa elektrický obvod. Druhý je namontovaný v prívodnom potrubí. V momente, keď teplota vody klesne na stanovenú hodnotu, prístroj odpojí elektrický napájací obvod. Aby termostat v správnom čase vypol cirkulačný proces, inštaluje sa na kovovú časť potrubia. Kvôli zlej tepelnej vodivosti polymérov bude mať inštalácia na plastovom potrubí za následok nesprávnu prevádzku zariadenia.

Nastavenie obehového čerpadla a odvzdušnenie

Čerpadlo je namontované - teraz ho správne nastavíte. Nesprávne nastavená rýchlosť môže spôsobiť rovnaké problémy ako poddimenzované čerpadlo: studené podlahy, vysoké účty za energie alebo hlučný systém.

Ktorú rýchlosť zvoliť?

3-rýchlostné čerpadlo má stupne 1, 2 a 3. Orientačné pravidlo pre podlahové kúrenie:

• Rýchlosť 1: prechodné obdobie (jeseň, jar), vonkajšie teploty nad 5 °C
• Rýchlosť 2: štandardná zima, -5 až +5 °C - najčastejšie používaný stupeň
• Rýchlosť 3: mrazivé počasie pod -10 °C, domy s horšou tepelnou izoláciou

Správnosť nastavenia overíte teplomerom priloženým k potrubiu: prívodné potrubie (teplá voda od kotla) a spiatočkové potrubie (voda vracajúca sa z podlahy) by mali mať teplotný rozdiel 5-10 °C. Rozdiel menší ako 5 °C - čerpadlo beží príliš rýchlo, znížte rýchlosť alebo prietok na rozdeľovači. Rozdiel väčší ako 10 °C - čerpadlo je pomalé, zvýšte rýchlosť.

Nastavenie teploty podlahového okruhu

Podlahovému kúreniu nesmie vstupovať voda horúcejšia ako 55 °C - pri vyšších teplotách hrozí poškodenie nášlapnej vrstvy podlahy (drevo, laminát, vinyl). Termostatický miešací ventil alebo servopohon (ako v čerpadlovej skupine IBO GP PRO 3D-S) automaticky udržiava správnu teplotu. Nastavte ho na 40-45 °C pre štandardné podmienky alebo podľa odporúčania výrobcu podlahovej krytiny.

Odvzdušnenie okruhov po spustení

Po každej výmene čerpadla odvzdušnite každý okruh na rozdeľovači podlahového kúrenia. Postup: zatvorte všetky okruhy okrem jedného, nechajte čerpadlo bežať 5 minút, otvorte odvzdušňovací ventil daného okruhu, kým nevyteká čistá voda bez bublín. Opakujte pre každý okruh. Celé to trvá 30-60 minút, ale zaistí rovnomerne teplú podlahu vo všetkých miestnostiach.

Časté chyby pri montáži a nastavení obehového čerpadla

Za roky praxe sa opakujú stále tie isté chyby. Každá z nich spôsobuje problémy - od zvýšenej hlučnosti po predčasné poruchy a zbytočné výdavky na opravy. Neodvzdušnené čerpadlá sú hlučné a môžu sa trvalo poškodiť.

• Vertikálna inštalácia čerpadla: Najčastejšia chyba - os rotora musí byť vodorovná (horizontálna). Vertikálna poloha vedie k rýchlejšiemu opotrebovaniu ložísk, hlučnej prevádzke a skrátenej životnosti čerpadla. Svorkovnica môže byť otočená ľubovoľne, ale os rotora vždy horizontálne.
• Vynechané odvzdušnenie po montáži: Vzduch zostane v slučkách, niektoré miestnosti nekúria alebo kúria slabo. Čerpadlo pracuje naprázdno, prehrieva sa a skracuje svoju životnosť. Vždy odvzdušnite každý okruh samostatne po každej výmene čerpadla.
• Ignorovanie kvality vody v systéme: Magnetit (čierny kal zo starých železných potrubí) a kamenné usadeniny z tvrdej vody sú tichí zabijaci čerpadla. Zaraďte magnetický separátor nečistôt IBO IBF DN20 pred čerpadlo - zachytí kaly ešte pred tým, ako dosiahnu rotor a spôsobia škodu.
• Použitie PTFE pásky namiesto konope s pastou: PTFE páska (teflónová páska) púšťa pri teplotnom cyklovaní vykurovacích systémov. Vždy používajte ľanové konope s tesniacou pastou - kombináciu, ktorej sa inštalatéri veria desiatky rokov.
• Poddimenzované čerpadlo: Príliš slabé čerpadlo nedotlačí vodu do vzdialených okruhov a vzdialené miestnosti zostanú studené. Radšej zvoľte o stupeň silnejší model a nastavte nižšiu rýchlosť, ako kúpiť poddimenzované riešenie, ktoré nesplní požiadavky systému.

Komplexné riešenia: Čerpadlové skupiny a viac čerpadiel

Ak staviate nový dom alebo kompletne rekonštruujete vykurovanie, zvážte investíciu do kompletnej čerpadlovej skupiny IBO GP PRO 3D-S. Namiesto kupovania jednotlivých komponentov dostanete overenú zostavu, ktorá funguje od prvého dňa.

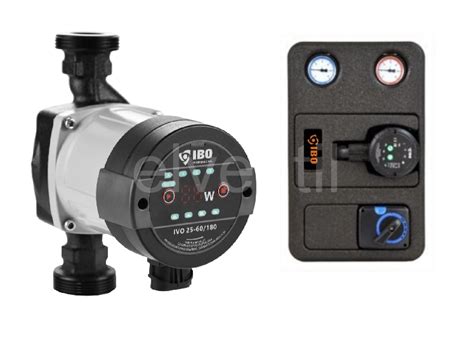

Zostava IBO GP PRO 3D-S obsahuje: trojcestný ventil (riadi pomer teplej vody z kotla a studenej zo spiatočky pre správnu teplotu okruhu), servopohon (elektrický aktuátor, ktorý ventilom pohybuje automaticky podľa signálu z termostatu), výkonné čerpadlo MAGI 2 25-60/180, tlakomery na kontrolu tlaku, odvzdušňovací ventil a uzatváracie guľové kohúty - všetko v jednom kompaktnom montážnom celku.

Výhody čerpadlovej skupiny:

• Rýchlejšia montáž: Jeden celok namiesto 5-6 samostatných komponentov - kratší čas inštalácie a menej spájacích bodov, kde by mohlo dôjsť k úniku.
• Garantovaná funkcia: Všetky časti sú navrhnuté a otestované ako systém, nie mix rôznych výrobcov.
• Automatická regulácia: Servopohon reaguje na izbové termostaty a plynule upravuje teplotu okruhu.
• Ochrana podlahovej krytiny: Trojcestný ventil nikdy nepustí príliš horúcu vodu do podlahových okruhov.

Kedy sa čerpadlová skupina oplatí: novostavba alebo kompletná rekonštrukcia vykurovania, kombinácia podlahového kúrenia a radiátorov v jednom dome, systémy s izbovou reguláciou po miestnostiach a vždy keď chcete minimálnu starosť po montáži.

Použitie viacerých obehových čerpadiel

Potrebný počet obehových čerpadiel sa určuje podľa dĺžky potrubia. Spravidla stačí jedno čerpadlo na potrubie v celkovej dĺžke 80 m. Ak máte dlhšie potrubie alebo podlahové kúrenie, odporúča sa inštalácia viacerých obehových čerpadiel.

Inštalácia dodatočných čerpadiel je potrebná v nasledujúcich prípadoch:

• Ak je v schéme potrubia rezervná kapacita.
• Ak je vykurovací systém rozdelený do dvoch samostatných vedení, vykurovania pravej a ľavej strany chaty alebo viacerých poschodí, bolo by praktickejšie inštalovať samostatné čerpadlo pre každú z vetiev.
• Ak máte viac kotlov, je nutné na každý mať minimálne jedno čerpadlo. Ak inštalujete viac čerpadiel na jeden kotol, je vhodné zapojiť aj tzv. anuloid, ktorý vyrovná tlak v kotli.
• Ak je dĺžka potrubia väčšia ako 80 metrov.
• Pri organizovaní pohybu vody v okruhoch podlahového vykurovania. Ak plánujete v dome inštalovať vyhrievané podlahy, potom je vhodné nainštalovať dve obehové čerpadlá. Aby výkon hlavného čerpacieho zariadenia postačoval na prekonanie miestneho hydraulického odporu obrysov podlahy, dĺžka vedenia by nemala byť väčšia ako 50 m. V opačnom prípade bude vykurovanie podláh nerovnomerné.
• Pre okruh s tepelným akumulátorom je tiež potrebné nainštalovať dodatočné obehové čerpadlo.

V komplexe je čerpacia a miešacia jednotka zodpovedná za prípravu chladiacej kvapaliny, teda udržiavanie teploty na 30-40 °C. Mnoho modelov nástenných elektrických a plynových generátorov už má zabudované cirkulačné zariadenia, v takýchto prípadoch sa inštalácia ďalších čerpadiel nemusí vyžadovať.
