Kondenzačný kotol: Vhodnosť pre vaše vykurovanie

Výber vhodného kotla na vykurovanie je kľúčovým prvkom pre zabezpečenie komfortu a efektívnosti vášho domova. V súčasnosti sa na trhu stretávame s rôznymi typmi kotlov, pričom kondenzačné kotly predstavujú jedno z najmodernejších a energeticky najefektívnejších riešení. Tento článok vám poskytne komplexný prehľad o tom, prečo je kondenzačný kotol vhodnou voľbou pre vaše vykurovanie, ako funguje a aké faktory treba zvážiť pri jeho výbere a inštalácii.

Kondenzačný kotol je jednou z možností, ako zabezpečiť v dome teplo na vykurovanie, ohrev vody, ale napríklad aj na ohrev vody v bazéne, či vzduchu vo vzduchotechnickom zariadení. Patrí medzi ekonomicky, energeticky a environmentálne vhodnejšie riešenia oproti klasickým plynovým kotlom, ktorých predaj už skončil, keďže nespĺňali požiadavky na efektívnosť.

V novostavbách, ktoré majú v blízkosti prípojku plynu, môže byť kondenzačný kotol jednou z ekonomicky najvýhodnejších možností. No, keďže využíva neobnoviteľný zdroj energie, investíciu treba vždy dobre zvážiť, aj vzhľadom na sprísňujúce sa požiadavky na energetickú hospodárnosť budov.

Oproti novšiemu klasickému plynovému kotlu spáli kondenzačný kotol približne o 15 % menej plynu. Pri výmene staršieho kotla prinesie kondenzačný kotol aj vyššie úspory. Pri výbere nového zariadenia je užitočné poznať špecifiká inštalácií v rôznych prípadoch a vedieť ako kondenzačný kotol funguje a kedy má úspornú prevádzku. Jeho cena je vyššia oproti klasickému kotlu na plyn preto, lebo na vnútorné diely treba použiť materiály odolné voči korózii pri styku s kyslým kondenzátom.

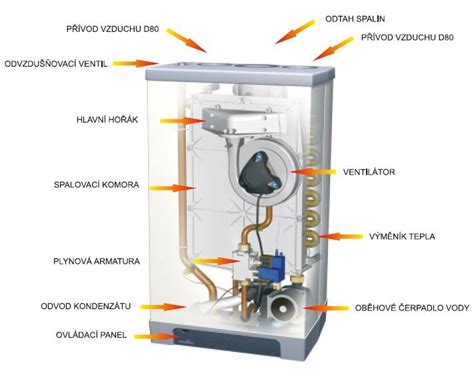

Ako funguje kondenzačný kotol?

V klasických kotloch uniká para hore komínom bez využitia a odnáša veľa tepla. Spaliny sa nesmú ochladiť natoľko, aby para skondenzovala, pretože vzniknutý kondenzát je stredne silná kyselina. Moderné kondenzačné kotly majú vo vnútri odolné materiály z ušľachtilej ocele alebo zliatiny hliníka a kremíka. Vykurovacia voda ich ochladzuje pod teplotu tzv. rosného bodu, ktorá je pri zemnom plyne približne 57 °C. Pod touto teplotou para kondenzuje na vodu a odovzdáva pritom do vykurovacej vody kondenzačné teplo. Kondenzačné teplo vodnej pary je rovnako veľké ako výparné teplo vody potrebné na jej vyparenie. Spálením 1 m3 zemného plynu sa vytvorí 1,6 kg vodnej pary (zodpovedá 1,6 l vody). Kondenzačný kotol v rodinnom dome vytvorí za rok aj viac než 1 000 l vody.

Kondenzačný kotol môže mať účinnosť aj nad 100 %, avšak nie je to „perpetuum mobile“. V klasických kotloch sa neuvažovalo s využitím tepla z vodnej pary, ale len s tzv. citeľným teplom, daným teplotou spalín. Toto teplo, ako výhrevnosť paliva, tvorilo základňu 100 %. Účinnosť kotla dosahovala okolo 94 %. Vodná para v spalinách zo zemného plynu obsahuje ďalších 11 % tepla. Môžeme ho využiť kondenzovaním pary, ktorá odovzdá toto teplo vykurovacej vode. Ak však zvolíme ako základňu 100 % celkové teplo v spalinách (tzv. výhrevnosť paliva), účinnosť kondenzačného kotla môže dosiahnuť až 109 %. Dodávatelia plynu síce merajú spotrebu plynu v m3, ale fakturujú spotrebu plynu podľa spaľovacieho tepla v kWh.

Účinnosť kondenzačného kotla je úmerná množstvu vytvoreného kondenzátu na stene výmenníka tepla. Preto má kotol najvyššiu hospodárnosť pri zapojení do nízkoteplotných systémov vykurovania (podlahové alebo stenové) a ak sa na ohrev vody využíva moderný princíp s vrstvovým zásobníkom.

Výkon kotla a jeho výber

Aký výkon kotla bude optimálny? Mal by sa stanoviť z výpočtu tepelných strát domu. Zjednodušený vzorec nám umožňuje dospieť k záveru, že na každých 10 m2 plochy by malo pripadať približne 0,6 kW výkonu. Treba však pripomenúť, že každý nami požadovaný parameter (napr. dodatočný ohrev úžitkovej vody) bude mať výrazný vplyv na spomínaný výkon. Pri najbežnejšom kondenzačnom kotle bude najoptimálnejšou možnosťou nastavenie na teplotu v rozmedzí 40-50°C.

Výkon kotla na vykurovanie je jednou z najdôležitejších vlastností vykurovacieho zariadenia. Výkon kotla závisí predovšetkým od toho, aké množstvo tepla je potrebné dodať do daného priestoru (bytu, domu, kancelárie, obchodu, či iného typu priestoru), aby bola vytvorená tepelná pohoda pre obyvateľov, nájomcov, zákazníkov. Kotol funguje na vyššom výkone pri nízkej vonkajšej teplote. Pri vyšších teplotách, naopak, je potrebný oveľa menší výkon. Ovládanie výkonu kotla zabezpečuje takzvaná výkonová modulácia. Moduláciu možno zjednodušene prirovnať k regulácii plameňa klasického plynového sporáka. Keď potrebujeme, aby sa nám napr. voda v hrnci zohriala rýchlo a na vysokú teplotu, tak nastavíme čo najväčší plameň. Naopak, ak potrebujeme zohriať vodu v hrnci pomaly na nižšiu teplotu a udržiavať ju, tak nastavíme malý plameň. Kotol mení svoj výkon automaticky podľa monitorovaných a vyhodnocovaných vstupných parametrov. Podľa nich potom nastavuje optimálny výkon na prevádzku. Široká lineárna modulácia výkonu kotla umožňuje rovnomerné vykurovanie priestoru bez zbytočného cyklovania kotla. Cyklovanie kotla predstavuje vlastne časté vypínanie a zapínanie, čo prináša zvýšené opotrebovávanie jednotlivých častí kotla a nehospodárnu prevádzku. Každý kvalitný kotol je vyrobený spôsobom, aby vedel plynule regulovať svoj výkon v čo najväčšom rozsahu. Napríklad od 10 % nominálneho výkonu až po samotný nominálny výkon. Pre veľkú časť vykurovacieho obdobia (zhruba až tri štvrtiny sezóny) pre kúrenie v domoch stačí 15 až 50 % nominálneho výkonu kotla.

Pri výmene starého kotla za kondenzačný je vhodnou kombináciou zateplenie obvodového plášťa domu a výmena okien. Zlepšenie tepelnoizolačných vlastností obvodových konštrukcií domu umožní použiť kotol s menším výkonom, pretože sa zníži potreba tepla na vykurovanie.

S akým vykurovacím systémom bude kotol spolupracovať?

Ideálne sú nízkoteplotné systémy (podlahové a stenové vykurovanie), pracujúce s teplotami napríklad 30 až 45 °C. Nízka teplota ochladenej vykurovacej vody, ktorá sa vracia z vykurovacieho systému (tzv. spiatočky), umožní kotlu úspornú kondenzačnú prevádzku. V starších neobnovených domoch sa nemusí pri prevádzke kondenzačného kotla využiť plný potenciál úspor.

Podlahové a stenové vykurovanie sú najlepšou voľbou na spoluprácu s kondenzačným kotlom. Pri kombinácii podlahového a radiátorového vykurovania sa odporúča prispôsobiť veľkosť radiátorov a nevytvárať dve zóny s rôznymi teplotnými spádmi. Takýto systém by si vyžadoval vyššiu teplotu vykurovacej vody do radiátorov, teda aj vyššiu teplotu v kotle, čo zhoršuje jeho účinnosť. Zníženie teploty vody do podlahového vykurovania zabezpečuje zmiešavacia armatúra, ktorá primiešava časť chladnejšej vody zo spiatočky do prívodu vykurovania.

Nízkoteplotné systémy podlahového a stenového vykurovania vďaka nízkej teplote vratnej vody zabezpečujú veľmi dobré podmienky pre kondenzáciu počas celej vykurovacej sezóny. Vykurovací systém treba navrhnúť na čo najnižšiu teplotu vykurovacej vody.

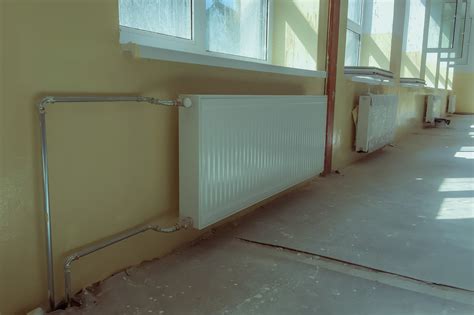

Ak len vymieňate starý kotol za kondenzačný v staršom dome, môžete ponechať aj doterajšie vykurovacie telesá. Mali by však byť v dobrom stave, vnútri neskorodované, napríklad vplyvom kyslíka vnikajúceho do vykurovacej vody cez otvorenú expanznú nádobu. Aj keď boli radiátory pôvodne navrhnuté na vyššiu teplotu prívodu a spiatočky, napríklad 90/70 °C, túto vysokú teplotu potrebuje vykurovací systém len pri extrémnych mrazoch. Priemerné vonkajšie teploty počas zimy sú však vyššie, preto stačí aj nižšia teplota vykurovacej vody. Kondenzačný kotol tak bude počas väčšiny vykurovacej sezóny fungovať s vysokou účinnosťou.

Príprava teplej vody

Ako budete pripravovať teplú vodu? Tradičné ohrievače vody s ohrievacím „hadom“ sú nahrádzané komfortným a úsporným ohrevom v kotloch s tzv. vrstvovým zásobníkom. Spája výhody prietokového a zásobníkového ohrevu vody. Kotol si ťahá pomocou čerpadla zo spodnej časti zásobníka studenú vodu, zohrieva ju v doskovom výmenníku tepla a tlačí zhora späť do zásobníka. Vrstva ohriatej vody hore a studenej dole vytvára rozhranie (vrstvenie), ktoré v zásobníku postupuje nadol, až sa „naplní“ teplou vodou celý zásobník.

Tradične sa pitná voda zohrieva v zásobníkovom ohrievači, ktorý je pripojený na kotol. Ohriata voda v zásobníku poskytuje komfort spočívajúci v stálej teplote vody a bezpečnosť dodávky aj pri špičkových odberoch teplej vody do veľkej vane alebo pri výdatnejšej sprche.

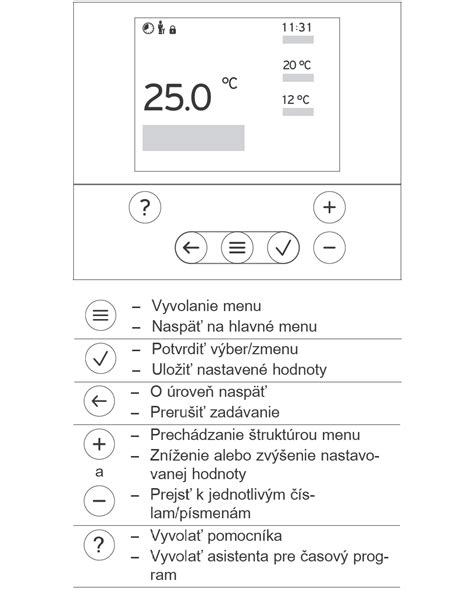

Riadiaci systém a inteligentné funkcie

Čo môžete očakávať od riadiaceho systému? Jedným z hlavných rozdielov, ktorý rozlišuje dnes predávané kondenzačné kotly, je systém riadenia a regulácie. Za funkcie naviac sa pripláca, a tak je dobré vyberať len to, čo skutočne potrebujete. Moderné riadiace systémy môžu zahŕňať aj ohrev pitnej vody, ohrev vody v bazéne, dodávku tepla pre vzduchotechniku a riadenie solárneho systému alebo vetracieho systému.

Moderný digitálny regulátor umožňuje užívateľom nastaviť optimálny časový program, ktorý automaticky upravuje teplotu vykurovacej vody podľa vonkajšej teploty a dokáže prispôsobiť prevádzku systému vplyvom slnečného žiarenia, vetra alebo počtu osôb v dome. Regulátor býva spravidla inštalovaný v referenčnej miestnosti, kde sa často zdržiavate a podľa ktorej sa bude riadiť teplota v celom dome. Treba dať pozor na iné zdroje tepla alebo chladu, nemali by byť v jeho blízkosti.

Pri súčasnom rozvoji informačných technológií sa aj vo vykurovaní stupňujú požiadavky na pohodlné sledovanie prevádzky vykurovacieho systému. Riadiace systémy vykurovania už majú k dispozícii moduly na komunikáciu a vzdialenú správu. Pomocou smart zariadení sa cez internet jednoducho pripojíte na regulátor vykurovania alebo priamo na kotol a môžete tak na diaľku vykonávať zmeny v nastaveniach. Podľa toho, aké prvky inteligentnej domácnosti doma máte a aké energetické systémy nimi ovládate, by ste mali vyberať aj kotol. Riadiaci systém sa podieľa podstatným spôsobom na hospodárnosti prevádzky, tu rozhodne netreba šetriť.

Ekvitermická regulácia - úlohou je zabrániť zbytočným tepelným stratám cez povrch kotla na severnej stene domu, sledovaním zmien vonkajšej teploty, na čo slúži na stene umiestnený snímač teploty. V kotle sa potom porovnávajú teploty vykurovacieho zdroja, vonkajšej teploty a aj teploty v miestnosti. Na základe týchto údajov kotol reguluje v súlade s nastavenou ekvitermickou krivkou teplotu vykurovacej vody a čas trvania vykurovania. Princíp spočíva v tom, že pokiaľ je vonku chladnejšie resp. sa ochladzuje, tak teplota vykurovacej vody sa automaticky zvýši, aby sa v dome udržala konštantná tepelná pohoda.

Riadenie otáčok obehového čerpadla (v prípade núteného obehu vykurovacej vody) - táto funkcia znižuje teplotu vratnej vody v prechodných obdobiach (obdobia s vyššími teplotami, napr. jar, jeseň), čím sa zvyšuje pásmo využitia kondenzácie.

Možnosti doplnkových zdrojov tepla

V rodinných domoch s vyššou potrebou tepla sa dá vykurovací systém ľahko doplniť ďalším zdrojom tepla, ak sa preň vytvorí vhodný priestor. Najčastejším palivom býva biomasa v rôznej forme - kusové drevo, pelety, menej často štiepka. Teplo sa vyrába v samostatnom kotle alebo krbovej vložke, zapojenej do vykurovacieho systému. Spolupráca s kondenzačným kotlom by mala byť čo najviac automatická. Ručné prepínanie regulácie alebo hydraulických prvkov je veľmi nekomfortné a pri nepozornosti alebo občasnej zábudlivosti môže spôsobiť aj vážnejšie problémy, napríklad s prehriatym kotlom.

Kombinácia viacerých zdrojov tepla zabezpečuje rozloženie rizika porúch a zálohovanie na viacero zariadení, ale aj možnosť výberu zdroja s ohľadom na prevádzkové náklady v danom čase. Komplikuje sa tým však celý vykurovací a riadiaci systém, treba si preto dobre zvážiť, či zvýšená investícia do takéhoto vykurovania stojí za to.

Okrem toho, že vyžadujú neustálu prítomnosť a ľudskú prácu, regulácia ich výkonu je dosť obmedzená. Ani zďaleka nedokážu prispôsobiť svoj výkon potrebe tepla tak ako plynové kotly.

Objem akumulačného zásobníka vody by mal byť dostatočný na splnenie uvedených funkcií. Z hľadiska zastavanej plochy je výhodné spojiť akumulačný zásobník a ohrievač vody do jedného kombinovaného zásobníka.

Krb je dobrý na dosiahnutie pohody v zimných dňoch. Urobiť z krbu hlavný zdroj tepla a kondenzačný kotol ponechať ako zálohu sa dá.

Solárna energia je obnoviteľnou energiou, ktorá nezaťažuje životné prostredie. Navyše slnko nikdy nepošle faktúru za dodané teplo. Solárny systém je preto v každom dome vítaným ekologickým doplnkom kondenzačného kotla. Kotol aj zariadenie na ohrev vody však musia byť navrhnuté tak, aby pokryli celú potrebu tepla aj bez solárneho systému, ktorý je pre svoj premenlivý výkon iba doplnkovým zariadením. Optimálne navrhnutý solárny systém pokryje okolo 60 % ročnej potreby tepla na ohrev vody. Zvyšok musí dohriať plynový kotol.

Solárny systém má prednosť pred plynovým kotlom, lebo príroda si sama určuje čas slnečného žiarenia. Inteligentné regulácie majú navyše jednu úspornú funkciu.

Optimálne navrhnutý solárny systém na ohrev vody nevyrobí počas vykurovacej sezóny dostatok tepla ani na samotný ohrev vody. Ak má prispievať teplom do vykurovania, plocha kolektorov sa musí zväčšiť aspoň dvojnásobne. V lete tak vzniká prebytok tepla, ktoré sa dá zmysluplne využiť len na ohrev vody vo vonkajšom bazéne.

Ak dáte prednosť komfortu s vrstvovým zásobníkom vody, pred kotol sa predradí jednoduchý solárny zásobníkový ohrievač - v ňom bude solárne teplo vodu predhrievať. Ak solárny systém nezohreje vodu dostatočne, kotol ju dohreje vo vlastnom zásobníku.

Inštalácia a údržba

Kondenzačné kotly do rodinných domov sú konštruované najčastejšie ako závesné kotly, sú kompaktné a nenáročné na priestor. V rodinných domoch netreba kyslý kondenzát neutralizovať. Urobia to zásadité odpady z domu, ako sú napríklad mydlá, šampóny, pracie prášky. Ak by sa však mal kyslý kondenzát odvádzať nevhodnou kanalizáciou, ktorú kyselina poškodzuje (napríklad kameninovým kanálom), kanalizácia dlho nevydrží.

1. Prívod vzduchu do kotla môže byť z priestoru kotolne, ktorá musí mať prívod vonkajšieho vzduchu cez neuzatvárateľnú mriežku. 2. 3. Ventilátor zabezpečuje prúdenie vzduchu kotlom a spalín spalinovým systémom. 4. 5. 6. Výmenník tepla v spaľovacej komore slúži na prenos tepla zo spalín do vykurovacej vody. Na povrchu vnútornej časti výmenníka sa tvorí kyslý kondenzát, preto musí byť odolný voči jeho pôsobeniu. 7. 8. 9. Odvod kondenzátu do kanalizácie cez sifón, oddeľujúci spaľovaciu komoru od okolia kotla. 10. 11. Odvod spalín cez spalinovod do exteriéru jednoduchým alebo koncentrickým potrubím.

Na princípe uvedenom v bode 1. Kondenzačný kotol musí mať vždy ventilátor. Úlohou spalinových systémov je odvádzať spaliny vzniknuté spaľovaním plynu do vonkajšieho prostredia. Výhodné je nimi súčasne privádzať do kotla vzduch potrebný na spaľovanie. V novostavbe sa môže typ a trasa odvodu spalín prispôsobiť architektúre stavby.

Spalinovod kondenzačného kotla musí odolávať agresívnemu kondenzátu, ktorý sa tvorí ďalej aj mimo kotla, na chladnejších stenách spalinového potrubia. Z dôvodu bezpečnosti prevádzky aj obyvateľov domu sa majú používať len certifikované spalinovody.

1. 2. 3. 5. 6. 7. Vzduch sa privádza do kotla koncentrickým potrubím. Vnútorná rúra odvádza spaliny, vonkajšia rúra privádza vzduch na spaľovanie. Výhodou je, že sa miestnosť neochladzuje vzduchom nasávaným zvonka.

Montáž technických zariadení domu má svoj postup a následnosť jednotlivých krokov. Môže sa začať po uzavretí hrubej stavby oknami a dverami. Ako prvé sa v hrubej stavbe inštalujú rozvody vykurovania, vrátane skriniek a rozdeľovačov podlahového vykurovania, rozvody plynu a zdravotechniky - studenej a ohriatej vody a cirkulácie. Následne sa vyhotoví elektroinštalácia na pripojenie elektrických komponentov systému. Nesmie sa na nič zabudnúť, dodatočná montáž po vyhotovení omietok je už veľmi nepríjemná. Vyhotoví sa kabeláž na pripojenie vonkajšieho snímača, prípadne snímača teploty vody slnečných kolektorov či teploty vody vo vonkajšom bazéne a tiež diaľkového ovláda...

Pravidelná údržba je kľúčová pre dlhú životnosť a optimálnu prevádzku kotla. Odporúča sa zabezpečiť odbornú prehliadku raz ročne.

Záver

Kondenzačný kotol predstavuje moderné, úsporné a ekologické riešenie pre vykurovanie vášho domu. Vďaka svojej vysokej účinnosti, možnosti integrácie s nízkoteplotnými vykurovacími systémami a inteligentnými riadiacimi funkciami dokáže zabezpečiť komfortné teplo s minimálnou spotrebou energie. Pri výbere a inštalácii je však dôležité zohľadniť špecifiká vášho domu a poradiť sa s odborníkmi, aby ste dosiahli optimálny výsledok.
