Pri elektroinštalácii vypínačov je dôležité poznať ich funkciu a správne zapojenie. Existuje viacero typov vypínačov, každý s vlastným označením a spôsobom použitia. Pre správne zapojenie vypínačov je nevyhnutné poznať ich funkciu a správne zapojenie.
Základné typy vypínačov a ich použitie
Každé číslo vypínača označuje jeho radenie, ktoré definuje vnútorné zapojenie kontaktov a možnosti jeho použitia:
- Vypínač č.1 je jednopólový vypínač, určený na zapnutie a vypnutie jedného elektrického okruhu. Je vhodný pre ovládanie osvetlenia v jednoduchých miestnostiach.
- Vypínač č.1/0 je jednopólové tlačidlo, ktoré spína obvod len po dobu stisku. Po uvoľnení sa vracia do rozopnutej polohy. Je ideálny pre ovládanie zvonkov, impulzných relé a časovačov.
- Vypínač č.2 je dvojpólový vypínač, ktorý umožňuje zapnúť a vypnúť fázový aj nulový vodič súčasne.
- Vypínač č.3 je trojpólový vypínač, známy aj ako sporáková kombinácia.
- Vypínač č.4 je historický skupinový vypínač, ktorý sa dnes už nepoužíva.
- Vypínač č.5 je dvojitý vypínač s dvoma klapkami, známy ako lustrový vypínač. Umožňuje nezávisle ovládať dva elektrické okruhy z jedného miesta.
- Vypínač č.5a (6+1) je dvojitý vypínač s dvoma klapkami, ktorý kombinuje vypínač radenia 1 a prepínač radenia 6.
- Vypínač č.5b (6+6) je dvojitý prepínač s dvoma klapkami.
- Vypínač č.6 je jednopólový tzv. "schodiskový" prepínač. Umožňuje prepínať medzi dvoma okruhmi alebo ho možno použiť ako vypínač radenia 1. Je vhodný pre ovládanie osvetlenia chodby, priechodných miestností či schodísk.
- Vypínač č.6/0 je prepínacie tlačidlo, ktoré sa po uvoľnení vracia do východiskovej polohy.
- Vypínač č.7 je dvojpólový tzv. "križový" prepínač. Je nevyhnutný pri ovládaní svetiel z troch a viacerých miest.
Väčšina vypínačov je dimenzovaná pre bežné domáce elektroinštalácie s napätím 250 V AC a prúdom 10 A.
Zapojenie vypínačov typu 6+6
Pre zapojenie šiestich kusov križových vypínačov (6ks) v zmysle ovládania z viacerých miest, je potrebné použiť špecifické typy vypínačov. V tomto prípade sa často používa kombinácia vypínačov radenia 6 (schodiskový prepínač) a radenia 7 (križový prepínač).
V prípade, že potrebujete ovládať jedno svetlo z dvoch miest, použijete dva vypínače radenia č. 6. Toto zapojenie je známe aj ako schodišťové zapojenie.
Ak chcete ovládať jedno svetlo z troch a viac miest, potrebujete použiť kombináciu vypínačov č. 6 a č. 7. Prvý a posledný vypínač v rade býva č. 6 (schodiskový), zatiaľ čo všetky ostatné medzi nimi sú č. 7 (križové). Toto zapojenie je typické pre dlhé chodby alebo rozsiahle schodiská.
Pre potrebu ovládať jedno svetlo z dvoch miest, napríklad na jednej strane chodby alebo miestnosti sa vypínačom č.6 svetlo zapne a na druhej strane chodby alebo miestnosti sa to isté svetlo druhým vypínačom č.6 vypne. Toto je základné použitie vypínača č.6.
V kontexte zapojenia šiestich kusov, je možné, že sa jedná o kombináciu ovládania viacerých svetelných okruhov z viacerých miest. Napríklad, ak máte na jednej stene dva vypínače typu 5b (6+6), každý z nich môže ovládať dva rôzne okruhy. V takom prípade by ste celkovo mali štyri vypínače typu 6+6.
Pri použití dvojitého prepínača č. 5b (6+6) je možné ovládať dva samostatné spotrebiče, alebo dve časti jedného svietidla (napr. lustra) zo dvoch miest. Teda, každý z dvoch vypínačov typu 6+6 by umožnil selektívne ovládanie dvoch okruhov z dvoch rôznych miest.
Ak by ste chceli kombinovať funkciu stmievania s ovládaním z viacerých miest, situácia sa komplikuje. Existujú stmievače s radením 1 aj 6. Pri použití stmievača radenia 6 by ste mohli mať na jednej stene napríklad dva stmievače typu MGU3.511.18 (čo sú dva 6-kové stmievače), na druhej stene rovnako dva. V takom prípade by ste mali celkovo štyri stmievače/vypínače na stene.
Pre zapojenie dvoch kusov vypínačov 5b (6+6) na jednej stene a dvoch kusov na druhej stene, kde každý pár ovláda samostatný okruh, by ste celkovo mali štyri vypínače typu 6+6. Ak je požiadavka na šesť kusov, môže sa jednať o zložitejšiu konfiguráciu, napríklad ovládanie troch rôznych svetelných okruhov z viacerých miest pomocou kombinácie vypínačov č. 6 a č. 7, kde každý dvojitý vypínač 5b tvorí základ pre ovládanie dvoch okruhov.
Typy svoriek a ich použitie
Pri zapájaní vypínačov sa stretávame s dvoma hlavnými typmi svoriek:

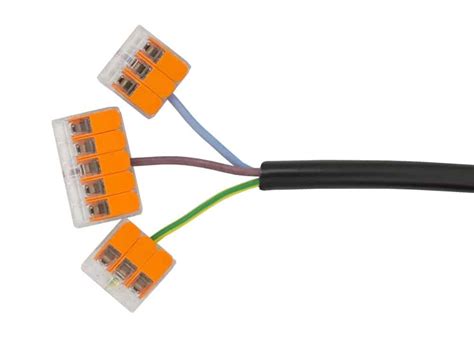

- Bezšroubové svorky: Sú moderné a používané poprednými výrobcami. Zapojenie nevyžaduje žiadne náradie, stačí stlačiť páčku, vložiť odizolovaný vodič a páčku uvoľniť. Sú obľúbené podobne ako WAGO svorky. Jediným obmedzením je, že sa nedajú použiť pre hliníkové vodiče.
- Šroubové svorky: Môžu sa použiť pre medené aj hliníkové vodiče. Vyžadujú vhodný šroubovák na povolenie a utiahnutie skrutky.
Pre hliníkové rozvody je nutné použiť výhradne šroubové svorky, kvôli špecifickým vlastnostiam hliníka, ako je krehkosť a tendencia k splošťovaniu pod tlakom ("tečenie hliníka"). Pri medených rozvodoch je možné použiť oba typy svoriek.
Vypínače s doutnavkou alebo LED
Vypínače s doutnavkou alebo LED slúžia na signalizáciu stavu spotrebiča alebo orientáciu v tme.
- Orientačná doutnavka/LED: Svieti, keď je obvod rozpojený, teda keď je vypínač vypnutý. Pomáha nájsť vypínač v tme. Orientačná LED je úspornejšia a zapája sa paralelne k vypínaču. Pre túto funkciu je potrebný vypínač s označením radenia "So" a svorka N, spolu s ďalším nulovým vodičom.
- Signalizačná doutnavka/LED: Svieti súčasne so zapnutým obvodom, teda signalizuje, že spotrebič je zapnutý. Hodí sa pre spotrebiče, ktorých prevádzka nie je z miesta vypínača zrejmá (napr. keď je vypínač umiestnený ďaleko od spotrebiča).
Doutnavky sa vyrábajú v rôznych farbách (oranžová, zelená, modrá), pričom farba závisí od luminiscenčnej vrstvy vo vnútri baňky.
Je dôležité poznamenať, že doutnavka vo vypínači môže niekedy spôsobiť poblikávanie LED svietidla alebo jeho trvalé jemné svietenie aj vo vypnutej polohe.
Jak zapojit LED pásek | LED Solution.cz
Dôležité upozornenia pri elektroinštalácii
Zapájanie vypínačov je zásah do elektroinštalácie, ktorá je vyhradeným technickým zariadením. Pred začatím prác je nevyhnutné vypnúť príslušný istič a presvedčiť sa o bezprúdovosti obvodu pomocou skúšačky.
Pre svetelné rozvody sa najčastejšie používajú medené káble CYKY s prierezom vodičov 1,5 mm². Pri starších inštaláciách sa môžeme stretnúť aj s dvojžilovými káblami.

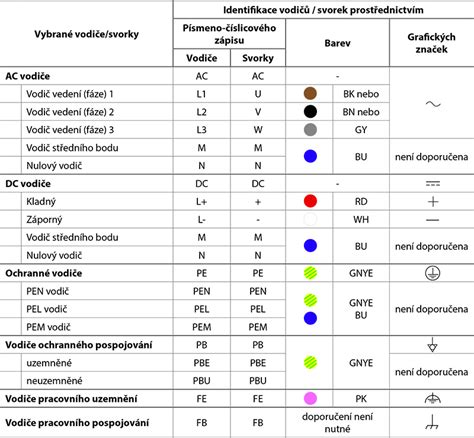

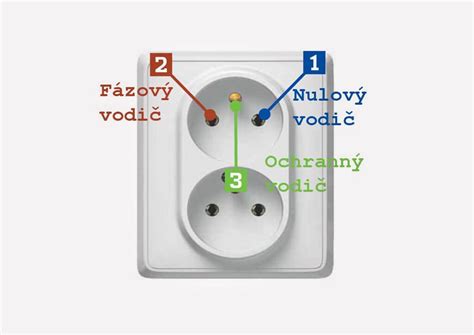

Farby vodičov podľa noriem:
- Hnedá (L): Fázový vodič, pracovný vodič pod napätím, ktorý vypínač prerušuje.
- Modrá (N): Neutrálny vodič ("nulák"), vedie priamo do svietidla.
- Žltozelená (PE): Ochranný vodič ("uzemnenie"), vedie priamo do svietidla.
Na modrý a žltozelený vodič sa nikdy nesmie privádzať napätie.
Pri strihaní káblov je dobré nechať malú rezervu, pre prípad skratu alebo preťaženia.
Po zapojení vypínača je potrebné ho pripevniť k inštalačnej krabici pomocou samorezných skrutiek a následne vypínač (alebo vypínače) odskúšať.
