Efektívne zapojenie stropného infrapanelu s termostatom pre optimálne vykurovanie

Pomocou infrapanelu jednoducho a rýchlo sa dá realizovať miestne vykurovanie alebo vykurovanie celého domu. Ak rýchlo a bez rôznych väčších nákladov chceš kúrenie do Tvojho domova, tak infrapanely sú pre Teba tou správnou voľbou.

Infrapanely sa dajú používať v byte a v dome v každej miestnosti. V kúpeľni zabezpečia príjemné teplo, aby kúpanie bolo osviežujúce. Aj v obývačke, v kuchyni alebo na chodbe je infrapanel dobré riešenie. Taktiež aj v spálni je dobré rozhodnutie použiť infrapanely, aby v noci nebola zima Tvojej rodine.

Princíp infračerveného vykurovania a jeho benefity

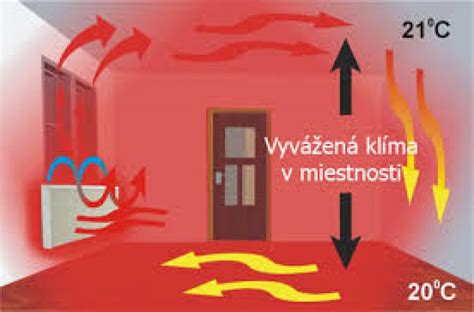

Princíp infrakúrenia sa zakladá na infračervenom žiarení, ktoré je sálaním odovzdávané cez povrch sálavých infrapanelov. Toto sálavé teplo primárne ohrieva ľudí a predmety v miestnosti, na ktoré dopadne. Steny a predmety akumulujú teplo a vzduch sa následne ohrieva od týchto predmetov. Vďaka sálaniu má človek pocit tepelnej pohody aj pri nižšej teplote. Vďaka intenzívnejšiemu pocitu tepla môžeš termostat nastaviť na nižšie hodnoty ako pri bežnom vykurovaní, a tak šetriť energiou.

Infrapanely zlepšujú krvný obeh, napomáhajú detoxikácii a taktiež pomáhajú pri kĺbových zápaloch. Infrapanely pozitívne vplývajú na zdravie Tvojej rodiny. Blahodárne pôsobia aj na rastliny.

Typy infrapanelov a ich možnosti montáže

V ponuke nájdete rôzne typy infrapanelov, ktoré sa líšia prevedením, výkonom a spôsobom ovládania. Mnohé z nich sú vhodné na montáž na strop.

Infrapanely Basic

Nástenný infrapanel Infrapanel - Basic má biely hliníkový rám a biely PET povrch. Jeho výkon sa pohybuje od 320W do 800W. Montáž je možná na bočnú stenu alebo na strop. Ochrana je IP54. Súčasťou je 1,9 m kábel so zástrčkou. Povrchová teplota panelu je 85-95 °C a napájanie 220-240 V, ~ 50 Hz. Výrobca poskytuje 5-ročnú záruku na vykurovací panel a 2-ročnú záruku na riadiacu jednotku. V cene infrapanelu nie je zahrnutá cena termostatu.

Infrapanely Tokyo Solar Plus

Infrapanely Tokyo Solar Plus sú vybavené vstavaným prijímačom na zadnej strane panelu, tak sú ľahko ovládateľné pomocou diaľkového ovládača Smart 1.0 Pro, ktorý sa musí zakúpiť samostatne. Prevádzka infrapanelu Tokyo Solar Plus môže byť ovládaná dvoma spôsobmi: pomocou diaľkového ovládača Smart 1.0 Pro alebo bez diaľkového ovládača, ale v tomto prípade ak je panel napájaný, zohrieva sa, ak nie je napájaný, nezohrieva sa.

Diaľkový ovládač Smart 1.0 Pro ponúka tieto funkcie: 7-dňový program, 4 časové pásma za deň, Adaptívny štart, Detekcia otvoreného okna, Ovládanie cez WiFi s mobilnou aplikáciou. „Adaptívny štart” znamená, že výrobok sa za krátku dobu naučí určiť optimálny čas zahrievania miestnosti a spustiť včas proces, aby sa dosiahla požadovaná teplota. „Technológia otvoreného okna”: Keď je teplota v miestnosti vyššia ako 14 °C a systém zistí, že v krátkom čase došlo k drastickému poklesu teploty (pokles o 3 stupne za 15 minút), rozpozná otvorené okná/dvier, Smart 1.0 Pro sa vypne na 1 hodinu, a potom sa znova zapne. „Možnosť ovládania cez WiFi pomocou mobilnej aplikácie” znamená, že Smart 1.0 Pro umožňuje diaľkové ovládanie aj mimo budovy, kde je infrapanel inštalovaný. Cena infrapanelu nezahŕňa cenu diaľkového ovládača.

Infrapanely Tokyo Solar XL WiFi s integrovaným ovládaním

Nové Tokyo Solar infrapanely série XL sú vybavené s integrovaným WiFi ovládacím panelom, čo znamená, že pre reguláciu infrapanelov nepotrebuješ žiadny iný termostat. Infrapanely môžeš ovládať manuálne pomocou tlačidla ručného ovládania na bočnej strane ovládacieho panela, alebo na svojom smartfóne pomocou mobilnej aplikácie „Smart“, bez Tvojho priameho dohľadu.

Tokyo Solar XL WiFi infrapanel má elegantný biely rám a biely PET povrch. Jeho výkon sa pohybuje od 350W do 1000W. Montáž je výhradne na bočnú stenu. IP ochrana je IPX2, čo znamená, že nie je vhodný na inštaláciu vo vlhkej miestnosti. Pripojovací kábel je 1,9 metrový s vidlicovou zástrčkou. Povrchová teplota dosahuje 85-95 °C a napájanie je 220-240V, ~ 50Hz. Výrobca poskytuje 5-ročnú záruku na vykurovací panel a 2-ročnú záruku na ovládací panel.

Integrovaný WiFi ovládací panel ponúka inteligentný režim s programovateľnou reguláciou teploty - 7 dní v týždni s 4 časovými pásmami denne, manuálny režim pre jednoduché ručné ovládanie teploty a dovolenkový režim zabezpečujúci fixnú teplotu počas neprítomnosti s automatickým obnovením predchádzajúcich nastavení. Postup nastavenia je veľmi jednoduchý, trvá len niekoľko minút. Keď je WiFi vypnuté, infrapanely môžu byť ovládané manuálne. Ovládanie je možné cez WiFi pomocou mobilnej aplikácie.

Infrapanely so zabudovaným WIFI termostatom

Niektoré infrapanely sú dostupné aj so zabudovaným WIFI termostatom, ktorý umožňuje pohodlnú reguláciu vykurovania.

Možnosti regulácie teploty a termostaty

Pre efektívne a úsporné vykurovanie je kľúčová správna regulácia teploty pomocou termostatu.

Prečo externý termostat?

Vlastnú reguláciu naše infrapanely nemajú, z dôvodu nevhodnosti umiestnenia teplotného čidla priamo na paneli. Je lepšie preto využiť zodpovedajúci priestor v danej miestnosti s najväčšou potrebou teplotnej pohody a tam umiestniť termostat, ktorý je možné nastaviť podľa časových a teplotných požiadaviek. Drvivá väčšina konkurenčných infrapanelov obsahujúcich integrované termostaty má problém s nábehom po výpadku el. energie. Toto je veľmi nežiaduce hlavne pri využívaní nízkej tarify, kedy niekoľkokrát za deň dochádza k výpadku el. energie pre vykurovací okruh. Napríklad pri tarife 20 hodín NT a 4 hodiny VT. Toto je pri kvalitných externých termostatoch riešené pamäťou nastavených hodnôt aj po výpadku el.

Externé termostaty pre infrapanely Basic a panely bez integrovaného termostatu

Ponúkame širokú škálu termostatov, ktoré zabezpečia presné a úsporné riadenie teploty pre vaše infrapanely:

• Digitálny programovateľný termostat M6 s priestorovým a podlahovým snímačom (inštalácia pod omietku): Tento termostat disponuje LCD displejom a umožňuje programovanie týždenného cyklu so 6 cyklami denne a víkendovým režimom. Má maximálny prúd 16 Amper a výkon 3600W, s teplotným rozsahom 5-90 °C. Súčasťou je priestorový a podlahový snímač s 3 m dlhým káblom. Spotreba je 2W. Inštalácia je určená pod omietku, s možnosťou doobjednania nadomietkovej krabice. Cena: 39,00 € (vrátane DPH). Programovanie zahŕňa aj „ochranu proti mrazu“, „manuálny režim“ a „komfortné ovládanie“.
• Digitálny programovateľný termostat M9 s dotykovým displejom, priestorovým a podlahovým snímačom (inštalácia pod omietku): Ponúka LCD dotykový displej a rovnaké programovacie možnosti ako M6 (týždenný cyklus, 6 cyklov denne, víkendový režim, „ochrana proti mrazu“, „manuálny režim“, „komfortné ovládanie“). Má rovnaké technické parametre: Max. 16 Amper, 3600W, teplotný rozsah 5-90 °C, priestorový a podlahový snímač s 3 m káblom. Spotreba je 2W. Inštalácia je pod omietku, s možnosťou doobjednania nadomietkovej krabice. Cena: 52,00 € (vrátane DPH).
• Mechanický manuálny termostat s podlahovým snímačom (inštalácia pod omietku): Vyniká jednoduchou použiteľnosťou. Max. 16 A, 3600W. Inštalácia je pod omietku. Teplotný rozsah je 10-55 °C. Kábel snímača je 2 m dlhý. Aj k tomuto termostatu si môžete objednať nadomietkovú krabicu. Cena: 22,00 € (vrátane DPH).
• Wifi termostat 5 Ghz - 2.4 Ghz: Tento moderný termostat podporuje 5 Ghz aj 2.4 Ghz Wifi siete. Má maximálny prúd 16 Amper a teplotný rozsah 5-35 °C. Poskytuje sa naň 2-ročná záruka. Rozmery: 86×86 mm. Cena: 84 € (vrátane DPH).
• Zásuvkový termostat s diaľkovým ovládačom: Praktické riešenie, ktoré zahŕňa zásuvkový termostat a diaľkový ovládač. Má maximálny prúd 16 Amper a teplotný rozsah 0-45 °C. Záruka je 2 roky. Rozmery: 60mm x 110 mm x 40mm. Cena: 36 € (vrátane DPH).

Pokročilé systémy regulácie

Pre komplexnejšie riadenie vykurovania sú k dispozícii pokročilé systémy a smart riešenia:

• Diaľkový ovládač Smart 1.0 Pro: Je bezdrôtový programovateľný WiFi termostat, ktorý je určený na ovládanie infrapanelov Tokyo Solar série „Plus”. Smart 1.0 Pro sa môže ovládať pomocou tlačidiel dotykovej obrazovky alebo so smartfónom pomocou aplikácie. Smart 1.0 Pro bezdrôtovo komunikuje s integrovaným prijímačom, ktorý je na zadnej strane panelu. Jeden Smart 1.0 Pro môže byť spárovaný s viacerými panelmi “Plus”, ak sú v rovnakej miestnosti. To znamená, že pomocou jedného ovládača Smart 1.0 Pro sa dá riadiť viacerých panelov série Plus. Termostat Smart 1.0 Pro zapne infrapanel „Plus”, keď je izbová teplota nižšia než požadovaná teplota a po dosiahnutí nastavenej teploty sa vypne. Diaľkový ovládač Smart 1.0 Pro je vylepšená verzia diaľkového ovládača Smart 1.0 a ponúka funkcie ako bezdrôtové ovládanie cez RF, povrchovú montáž, napájanie 220-240V, ~ 50Hz, teplotný rozsah 5-40 °C, adaptívny štart, detekciu otvoreného okna a možnosť ovládania cez WiFi pomocou mobilnej aplikácie. Cena: 95,00 € (vrátane DPH).
• Inteligentná zásuvka ovládaná cez WiFi: Umožňuje rýchle nastavenie požadovanej teploty otočením kolieska. Po naprogramovaní funguje aj bez WIFI pripojenia v autonómnom režime. Ponúka možnosť spínania až 16 A (3680 W). Aplikácie sú dostupné v češtine pre Android, iOS a Windows 10. Poskytuje možnosť časového aj teplotného programu s manuálnym alebo automatickým režimom.
• Bezdrôtové termostaty BT série:
  • BT710 je schopný ovládať až 9 spínacích prvkov (prijímačov).
  • BT001 a BT003 spínajú pripojené zariadenie na základe prijatých informácií od vysielacej jednotky termostatu BT710 alebo BT011.
  • BT011 je bezdrôtový termostat určený pre ovládanie vykurovacích zariadení, ako sú ohrievače, infrapanely alebo vykurovacie rohože. Slúži na reguláciu teploty pomocou otočného kolieska a umožňuje režimy vykurovania, chladenia, nočný útlm aj ochranu proti zamrznutiu.
• Tepelne spínateľné zásuvky: Tieto zásuvky využijete pre reguláciu vykurovacích infrapanelov zapojených do klasickej zásuvky. Sú vhodné pre domácnosti, rodinné domy, kancelárie s elektrickým vykurovaním. Môžu zapínať priamotopy, elektrické sálavé panely alebo elektrické podlahové kúrenie až do prúdu 16 A. Po naprogramovaní fungujú aj bez WIFI pripojenia v autonómnom režime. Možnosť spínania až 16 A (3680 W).
• GSM zásuvka: Je vybavená vstupom pre teplotný snímač, alebo bezpotenciálny kontakt. Tento analógový vstup rozširuje možnosti použitia zásuvky ako pre reguláciu teploty, tak pre alarmové stavy. Súčasťou GSM zásuvky je naviac integrovaný mikrofón pre odposluch.

Zapojenie a inštalácia stropného infrapanelového vykurovania

Všeobecné zásady montáže

Pri montáži infrapanelov a inštalácií treba dbať na to, že rozsah infračerveného žiarenia je 3,5 až 5 metrov. Pre stropné inštalácie je odporúčané znížiť panel do miestnosti, ak je výška miestnosti príliš veľká. Infrapanely série Plus je možné namontovať na strop, na stenu alebo sa dajú používať aj v mobilných držiakoch. Infrapanely série XL je možné namontovať iba na bočnú stenu alebo sa dajú používať v mobilných držiakoch.

Stropné infrapanely s integrovaným termostatom a LED podsvietením

Stropné infrapanely s integrovaným termostatom sú k dispozícii v prevedení s integrovaným termostatom a diaľkovým ovládaním priamo v paneli. Sú vybavené aj LED podsvietením po obvode, vďaka čomu je možné ich použiť aj na osvetlenie v miestnosti a tým pádom je možné ich zapojiť priamo na prívod pre svietidlo (bez potreby úpravy kabeláže). V tomto prípade je ale nutné dbať na maximálne zaťaženie daného svetelného okruhu (max 10A), spočítať akú rezervu vo výkone na danom ističi máte a koľko panelov je možné na daný okruh zapojiť. V oboch prípadoch je ideálne ak máte možnosť pripraviť kabeláž tak, aby ste infrapanel vedeli jednoducho zapojiť a ovládať.

Výhodou tejto rady stropných infrapanelov je diaľkové ovládanie a teda fakt, že nie je nutné káblom prepojiť termostat s infrapanelom. Súčasťou balenia je aj diaľkové ovládanie, v ktorom je čidlo teploty a na ktorom je možné nastavovať teplotu panelu, týždenný program a pod. Zároveň diaľkové ovládanie umožňuje aj priamo ovládanie LED podsvietenia nezávisle od infrapanelu. Pokiaľ by ste však chceli do všetkých izieb použiť tieto stropné infrapanely, predsa bude nutné kabeláž k danému výkonu prispôsobiť (veľmi radi Vám spracujeme návrh káblových rozvodov). Ak by ste si nevedeli s tým rady, neváhajte nás kontaktovať.

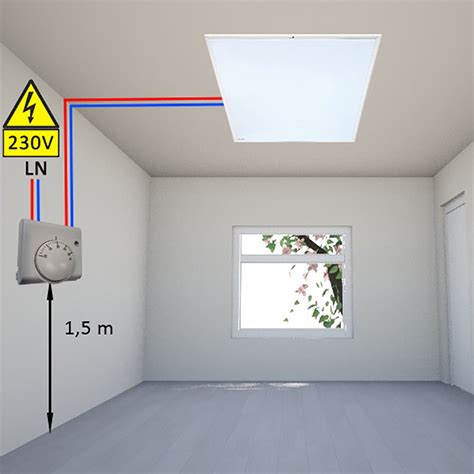

Stropné infrapanely bez termostatu a ich zapojenie

Stropné infrapanely bez termostatu sú dodávané s vidlicou priamo do zásuvky a dĺžkou kábla 1,9m. Spínanie panelu je preto nutné realizovať pomocou nástenného termostatu - v tomto prípade je už potreba pripraviť kabeláž tak aby bolo možné použiť nástenný termostat.

1. Odporúčame kábel priviesť do termostatu (najlepšie z najbližšej zásuvky ak ide o jeden/dva panely alebo priamo z rozvádzača ak ide o viac panelov) káblom CYKY 3x2,5.
2. Následne od termostatu natiahnuť kábel CYKY 3x2,5 do pozície kde bude infrapanel a ukončiť ho v inštalačnej krabici KP68 (ideálne hlbokej).
3. Prívodný kábel ku infrapanelu následne skrátite a napojíte na pripravený prívod (odporúčame použiť WAGO svorky).

Ak by ste mali akékoľvek iné otázky alebo nejasnosti neváhajte nás kontaktovať.

Príslušenstvo pre montáž

Pre rôzne typy montáže sú k dispozícii špecifické doplnky:

• Stropná montážna sada: Cena: 17,00 € (vrátane DPH).
• Stropná konzola (držiak) pre infrapanely série Plus: Cena: 26,00 € (vrátane DPH).
• Stropná konzola (držiak) pre infrapanely Basic: Cena: 17,00 € (vrátane DPH).

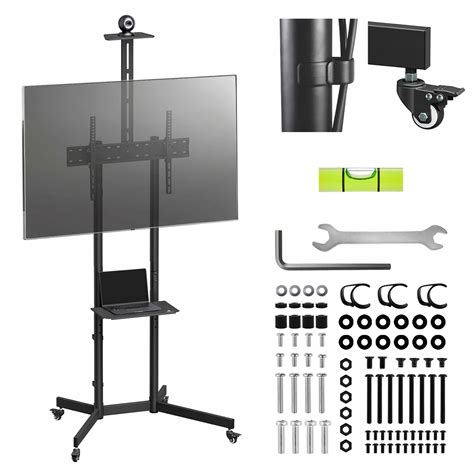

• Kovové mobilné držiaky na panel: Cena: 63,00 € (vrátane DPH).

Inštalácia na stenu je jednoduchá, ako zavesenie obrazu. Nechceš infrapanely inštalovať pevne na stenu a využívať ich len na jednom mieste? Vďaka ponúkaným držiakom môžeš panel kedykoľvek premiestniť bez nutnosti zavesenia na stenu. Jednoducho panel vsadíš do špeciálne upravených držiakov a nasmeruješ do miest, kde potrebuješ najviac tepla.
