Komplexný sprievodca osadením plastových skruží a nádrží

Plastové skruže, často nahrádzajúce ťažké betónové alternatívy, sú moderným a efektívnym riešením pre rôzne stavebné projekty. Sú určené na zapaženie jám a kopaných studní a sú vhodné aj na pitnú vodu. Okrem toho sa využívajú aj ako manipulačné či úžitkové šachty alebo žumpy.

Žumpa /nádrž má valcový alebo hranatý tvar a je navrhnutá samonosnou konštrukciou, to znamená, že nie je ju potrebné obetónovať. Žumpa /nádrž je vodotesná a vyrobená z polypropylénových dosiek s hrúbkou 6-8 mm. Vďaka technológii vonkajšieho kruhového vystuženia nie je potrebné skružu obetónovať. Skruža je celoplastová, preto zaručuje neobmedzenú životnosť a je vyrábaná z prvotriedneho materiálu.

Pre prístup slúži revízny komín o priemere 60 cm so štandardnou výškou 25 cm, pričom za príplatok je dostupný až do 50 cm výšky.

Dôležité Upozornenia pred Osadením

Osadeniu a zásypu týchto prvkov je potrebné venovať značnú pozornosť. Pri nedodržaní správneho spôsobu osadenia môže dôjsť k vytlačeniu prvkov nahor, prípadne k deformácii plášťa, alebo celkovému poškodeniu pri používaní betonáže.

Pri manipulácii za nízkych teplôt je potrebné dbať na zvýšenú opatrnosť, pretože výrobok je krehký, ak teploty klesajú výrazne pod bod mrazu.

Podmienky Osadenia bez Ďalšieho Statického Zabezpečenia

Pre osadenie bez ďalšieho statického zabezpečenia je nevyhnutná neprítomnosť výskytu podzemnej vody, ako aj väčšieho množstva povrchovej vody v prípade nepriepustného podložia. Takisto je dôležitá neprítomnosť vysokého statického zaťaženia nadložných vrstiev, keďže nádrže nie sú vhodné na osadenie do komunikácií a ciest bez dodatočného statického zabezpečenia. Postup pre osadenie do zaťažovaných plôch je uvedený v samostatnej časti.

Kedy je Nutné Obetónovanie alebo Iné Statické Zabezpečenie?

Obetónovanie alebo iné statické zabezpečenie nádrže je nutné v prípade, ak:

1. Hladina podzemnej vody môže vystúpiť nad dno osadenej nádrže.
2. Hladina vody môže vystúpiť nad dno osadenej nádrže vplyvom veľkého množstva povrchovej vody, v prípade nepriepustného, alebo málo priepustného podložia. V takýchto situáciách je potrebné vytvoriť odvodňovací kanál do vsakovacej jamy, ktorá má byť pod úrovňou dna nádrže. Na štrkopieskové dno sa vykoná betonáž 100mm s armovaním (KARI sieť).
3. Pri veľkom statickom zaťažení (osadenie v prejazdných plochách, v blízkosti základov objektov, cestných komunikácií, v prípadoch veľkej hĺbky osadenia a pod.).

Postup pri Štandardnom Osadení Plastovej Skruže / Nádrže

Pre správne osadenie plastovej skruže alebo nádrže je nevyhnutné dodržať nasledujúci postup:

1. Vykopanie stavebnej jamy

   Rozmer výkopu je daný veľkosťou výrobku. Výkop bude minimálne o 90 cm väčší ako veľkosť produktu.



2. Príprava lôžka

   Na dno výkopu urobíme štrkopieskové lôžko (makadám 16/22) hrúbky minimálne 20cm, prípadne betónovú základovú dosku, s ohľadom na únosnosť podkladovej zeminy a hmotnosť plnej nádrže či šachty, s maximálnou odchýlkou roviny 5mm/m, s mierou zhutnenia podkladu 30MPa. Pod samotnú nádrž odporúčame osadiť pieskové lôžko na lepšie dosiahnutie rovnomerného zaťaženia zeminy na dno nádrže. Konštrukcia lôžka sa môže zmeniť v dôsledku neočakávaných geologických pomerov (napr. ak je nádrž aplikovaná v štrkovitej či piesčitej zemine, je možné vynechať štrkové či pieskové lôžko) tak sa len zhutní a vykoná betonáž o hrúbke 100mm s armovacou sieťou. Betón musí byť vyrovnaný.

   How To Prepare Your Base And Site For A Water Tank - Bushmans Tanks

3. Osadenie a obsypanie

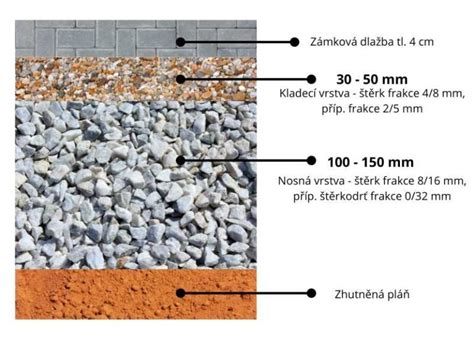

   Nádrž napustíme vodou do 1/3 a postupne do polovice prisypeme. Na obsypanie použijeme kamenivo s frakciou 4/8, 8/16. Následne nádrž napustíme do plna a zasypeme na celú výšku kamenivom, nie stavebnou suťou.



4. Finálne zasypanie

   Realizujeme zasypanie nádrže nad úroveň jej hornej hrany podľa požiadaviek projektu. Výška zásypu by nemala prekročiť výšku revízneho vstupu. Po povrchu nehutníme v priestore bezprostredne nad nádržou.

Osadenie v Zaťažovaných Plošinách a Dodatočné Zabezpečenie

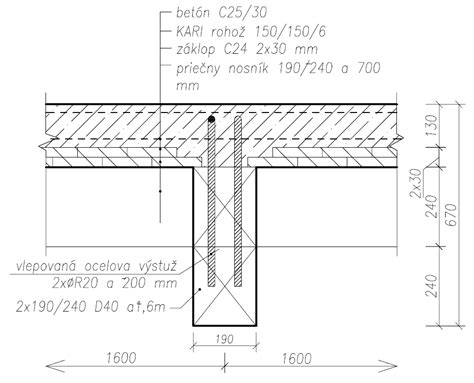

V prípade, ak násyp nad stropom je vyšší ako 30cm, ostatnú výšku nahradíme styrodurom. Ak bude nádrž osadená v zaťažovanej ploche (chodníky, cesty, parkoviská), je nutné realizovať železobetónovú stropnú dosku o hrúbke 200mm. Pred jej betonážou realizujeme podopretie stropu žumpy/ nádrže, minimálne v 1/3 až 2/3 od okraja nádrže. Armovanie je nutné výstužou pri spodnom povrchu priemeru 10mm po cca 150mm v oboch smeroch. Detaily armovania spracuje statik podľa veľkosti zaťaženia a požiadaviek projektu.

Obetónovanie nádrže, pokiaľ je stavebná jama veľká, môžeme urobiť tak, že po obvode nádrže vo vzdialenosti cca 150 mm sa obopne oceľová (KARI) sieť, na ktorej je prichytená PE fólia. Nádrž osadíme a plne napustíme vodou. Medzi nádrž a sieť s PE fóliou postupne po vrstvách lejeme betón (maximálne 1m/deň).

Pri veľkej záťaži na strop je nutné urobiť betónovú roznášaciu stropnú dosku, a to z pevnej časti výkopu na pevnú časť.

Skladovanie a Bezpečnosť

V prípade dlhšieho skladovania pred osadením má byť konštrukcia chránená pred priamym slnečným žiarením a postavená na pevnej rovnej ploche, aby nedochádzalo k deformácii.

Prevádzkovateľ je povinný zamedziť vstupu osôb do nádrže, pokiaľ nie je vykonaná kompletná betonáž a betón nedosiahol dostatočnú pevnosť. Záručná doba je 24 mesiacov po odovzdaní odberateľovi.

Prehľad Plastových Skruží a Súvisiacich Produktov

Dostupné sú rôzne varianty a príslušenstvo, ktoré zabezpečujú flexibilné riešenia pre rôzne potreby. Kupujúci zabezpečí prepravu sám, na vlastné náklady.
