Zapaľovacia cievka je kľúčovou súčasťou systému zapaľovania, ktorá zabezpečuje spoľahlivý chod zariadení. Zatiaľ čo v automobilovom priemysle je neoddeliteľnou súčasťou zážihových motorov, jej princíp fungovania je mimoriadne dôležitý aj pre prevádzku vykurovacej techniky. Vysokonapäťové zapaľovacie cievky sú široko používané v nástenných plynových kotloch a sporákoch, kde slúžia na vytvorenie iskry a bezpečné zapálenie plynu v spaľovacej komore.
Proces zapaľovania musí byť v plynových kotloch rýchly a spoľahlivý, aby sa zabezpečila správna funkcia kotla. Akákoľvek porucha v tomto procese môže mať za následok stratu účinnosti, slabý výkon alebo dokonca vznik nebezpečných situácií.
Technický princíp fungovania
Impulzná zapaľovacia cievka pozostáva z primárneho vinutia, sekundárneho vinutia a železného jadra. Dôvod, prečo zapaľovacia cievka dokáže zmeniť nízkonapäťovú elektrinu na vysoké napätie, spočíva v jej konštrukcii, ktorá pripomína transformátor. Primárna cievka je zvyčajne tvorená hrubším smaltovaným drôtom, zatiaľ čo sekundárna cievka obsahuje podstatne tenší drôt s výrazne vyšším počtom závitov.
Pomer počtu závitov medzi primárnym a sekundárnym vinutím býva v rozsahu 1:50 až 1:100. Mechanizmus funguje nasledovne:
- Primárne vinutie je pripojené k zapaľovaciemu modulu.
- Keď modul vyšle signál, primárne vinutie sa aktivuje, čím sa v jadre vytvorí silné magnetické pole.
- Po prerušení prúdu sa magnetické pole rýchlo zrúti (zoslabí).
- Tento náhly zánik magnetického poľa vyvolá prostredníctvom magnetickej indukcie vysokonapäťový impulz v sekundárnom vinutí.
Fyzika - Pochopenie elektromagnetickej indukcie (EMI) a elektromagnetickej sily (EMF) - Fyzika
Typy konštrukcií a ich výhody

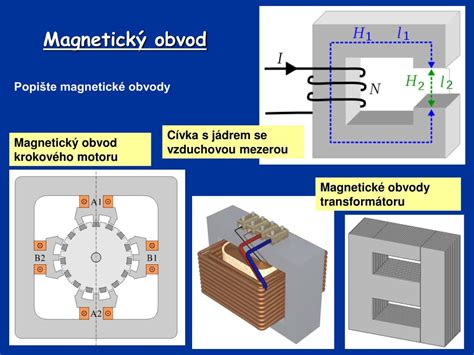

Podľa magnetického obvodu môžeme zapaľovacie cievky rozdeliť na dva základné typy:
- Otvorený magnetický typ: Tradičná konštrukcia, kde je železné jadro vyrobené z kremíkových oceľových plechov a vinutia sú navinuté priamo na ňom.
- Uzavretý magnetický typ: Využíva jadro v tvare III, ktoré vytvára uzavretý magnetický obvod.
Výhodami zapaľovacích cievok s uzavretým magnetom sú menšie magnetické úniky, vyššia efektivita (menšie straty energie) a kompaktnejšie rozmery. Z tohto dôvodu sa v moderných elektronických systémoch častejšie stretávame práve s uzavretým typom.
Faktory ovplyvňujúce výkon
Okrem pomeru závitov existujú aj iné faktory, ktoré ovplyvňujú skutočnú veľkosť generovaného napätia. Sila magnetického poľa vytvoreného v primárnej cievke zohráva rovnako dôležitú úlohu ako rýchlosť, akou sa toto pole zrúti. Čím rýchlejšie magnetické pole primárnej cievky zmizne, tým vyššie je napätie indukované v sekundárnej cievke.
| Parameter | Popis |
|---|---|
| Primárne vinutie | Hrubší drôt, ukladá energiu magnetického poľa. |
| Sekundárne vinutie | Tenší drôt, generuje vysokonapäťový impulz. |
| Železné jadro | Laminované plechy, zabezpečuje magnetický tok. |
Životnosť vysokotlakovej zapaľovacej cievky sa môže líšiť v závislosti od faktorov, ako je frekvencia používania a podmienky prostredia, v ktorých kotol pracuje. Vzhľadom na kritickú úlohu, ktorú táto súčiastka zohráva pri zapaľovaní plynu, je dôležité dbať na jej technický stav a v prípade zlyhania zapaľovania vykonať diagnostiku alebo výmenu za funkčný kus.
