Sklenené zábradlie nie je len dizajnový prvok, je to predovšetkým bezpečnostná konštrukcia. Zábradlie je trvalá stavebná konštrukcia, ktorá zvyšuje bezpečnosť osôb v priestore a slúži na ochranu proti neúmyselnému pádu z voľného okraja pochôdznej plochy. Pri navrhovaní je nevyhnutné zohľadniť technickú pripravenosť priestoru, spôsob kotvenia a správnu hrúbku skla, ktorá má priamy vplyv na tuhosť, stabilitu aj celkový pocit pevnosti.
Základné rozdiely: Čo je ESG a čo je VSG?
Pre správny výber zábradlia je kľúčové rozumieť typom skla:
- ESG (kalené bezpečnostné sklo): Jednovrstvové tepelne tvrdené sklo so zvýšenou pevnosťou. Pri rozbití sa rozpadne na malé tupé fragmenty.
- VSG (lepené bezpečnostné sklo): Skladá sa z dvoch alebo viacerých tabúľ skla spojených medzivrstvou. Pri rozbití zostávajú fragmenty prichytené na fólii.
Pre samonosné sklenené zábradlia sa používa kombinácia ESG + ESG + medzivrstva, označovaná ako ESG/VSG. Táto kombinácia zaisťuje zostatkovú bezpečnosť aj po porušení jednej, či dokonca oboch vrstiev skla.
Montáž interiérového skleneného zábradlia s uchytením na terčoch
Technické označenia a hrúbky skiel
Označenia ako 6.6.4 alebo 8.8.4 určujú hrúbku skiel a typ laminovacej fólie:
- 6.6.4: 6 mm ESG + 6 mm ESG + 4 vrstvy laminovacej fólie (celková hrúbka 13,52 mm).
- 8.8.4: 8 mm ESG + 8 mm ESG + 4 vrstvy laminovacej fólie (celková hrúbka 17,52 mm).
Hrubšie sklo má menší priehyb pri vodorovnom zaťažení a lepšie odoláva bočnému tlaku. V nasledujúcej tabuľke uvádzame bežne používané hrúbky bezpečnostného skla:
| Bezpečnostné sklo | Celková hrúbka |
|---|---|
| VSG/ESG 88.2 | 16,76 mm |
| VSG/ESG 88.4 | 17,52 mm |
| VSG/ESG 1010.4 | 21,52 mm |
| VSG/ESG 1212.4 | 25,52 mm |
Normy a výška zábradlia
Výšku zábradlia určuje norma STN 74 3305, pričom rozhodujúcim parametrom je prepadová výška:
- 900 mm - pri prepadovej výške do 3 m.
- 1000 mm - štandardná výška používaná vo väčšine prípadov.
- 1100 mm - pri prepadovej výške od 12 m.
- 1200 mm - pri prepadovej výške nad 30 m.
Možnosti kotvenia sklenených zábradlí
Na základe pripravenosti stavebného priestoru si môžete vybrať spôsob kotvenia:

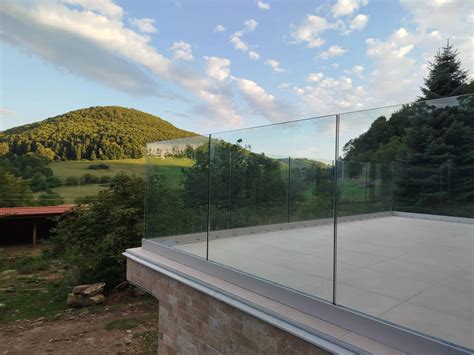

- Sklenená balustráda v profile: Minimalistické vsadenie do profilu v podlahe. Ideálne pre čistý dizajn, vyžaduje však plánovanie pred liatím poteru.
- Bodové úchyty: Najbežnejší typ kotvenia na bočnej strane konštrukcie, ktorý je ekonomicky prijateľný a univerzálny.
- Bezrámové zábradlie na spigotoch: Riešenie, pri ktorom voda môže plynulo odtekať popod sklo, vhodné najmä na terasy.
Pri návrhu bezpečného skla do zábradlia je nutné rozlišovať, či sa jedná o zábradlie v interiéri alebo exteriéri. Exteriérové zábradlie musí byť navrhnuté tak, aby odolalo zaťaženiu podľa normy STN 743305, ale tiež kombinácii zaťaženia vetrom podľa EN 1991-1-4.
