Komplexné informácie o kotvení do betónu cez hydroizoláciu a jej celkový návrh

Pre správny návrh hydroizolačných vrstiev je nutné zamyslieť sa nad celou konštrukciou spodnej stavby. Iste je rozdiel medzi nepodpivničeným rodinným domom na železobetónovej základovej doske a odkaľovacou nádržou čističky odpadových vôd v exteriéri a pod úrovňou terénu. Návrh by mal spočívať aj v premyslení samotnej nosnej konštrukcie, ktoré by mala s hydroizoláciou spolupôsobiť. Hydroizolácia spodnej stavby je náročná vec, ktorá môže mať zásadný vplyv na celkovú životnosť stavby. Bez dodatočného premyslenia jej prevedenia aj prevedenia konštrukcií, ktoré sú s ňou v bezprostrednom styku, nie je zaručená vyhovujúca funkčnosť.

Časté problémy a nevhodné riešenia hydroizolácie

V posledných rokoch sa objavilo celé množstvo prípadov, kedy boli použité na konštrukcii spodnej stavby v náročnejších základových podmienkach, a to hlavne z pohľadu nasýtenia podložia vodou a jej pohybu v okolitom teréne, betónové tvárnice (stratené debnenie). Konštrukcia bola z vonkajšej strany vo väčšine prípadoch izolovaná membránovou izoláciou, ktorá bola cca z 80 % z natavených bituménových pásov. Tie boli štandardne chránené napr. geotextíliou a obsypané.

Väčšina tvárnic, ktoré sa používajú ako stratené debnenie, neodoláva dostatočne prieniku vody. Tieto konštrukcie nie sú takisto realizované v dostatočnej kvalite a použité riešenie nie je tzv. „odolné proti hlúposti”. Výsledkom je, že dochádza k priesaku vody v styku podlaha - stena, ale aj v ploche steny. Tieto priesaky sú často predchádzané v počiatku životnosti konštrukcie prekreslením styčných aj ložných škár do omietkových vrstiev.

To indikuje, že stenové konštrukcie z preliatych betónových tvárnic, napriek tomu, že sú vystužené, nie sú bez pohybu a pokiaľ je na ich povrchu pevne uchytená hydroizolácia (napr. natavením), dôjde k jej porušeniu a následne pri zaťažení vodou aj k priesakom. Bohužiaľ, práve vyššie spomínaná odporúčaná väzba tvárnic neumožňuje dostatočné hutnenie betónu a veľmi zriedka je pre preliatie tvárnic použitý samozhutňujúci betón. Dôvodom je hlavne vyššia cena, ktorá je súčasne vo väčšine prípadoch aj dôvodom pre použitie strateného debnenia.

Kombináciou týchto nepriaznivých skutočností dochádza k poruchám, ktoré sú veľmi ťažko opraviteľné bez väčších zásahov do konštrukcií aj prevádzky už hotového objektu. Riešenie samozrejme existuje, ale v mnohých prípadoch, ktoré boli v skutočnosti sanované, prišlo riešenie na program dňa až v okamžiku, kedy boli na konštrukcii už vedené inštalácie, na podlahe, alebo na stene boli umiestnené rôzne zariadenia typu kotol, bojler a pod.

Monolitické železobetónové konštrukcie a technológia „Bielej Vane“

Pre konštrukciu spodnej stavby sa z pohľadu prevedenia aj trvanlivosti najviac hodia monolitické železobetónové konštrukcie, ktoré sú tiež vo veľkom objeme používané. V niektorých prípadoch je konštrukcia kombinovaná s membránovou izoláciou na rôznom základe. Pre ich správnu funkčnosť je však potrebné dodržať niekoľko zásad a venovať sa vyriešeniu detailov.

Úplne najjednoduchším riešením, ktoré je vo vyspelých európskych štátoch veľmi používané, je prevedenie konštrukcie spodnej stavby z monolitického železobetónu a to technológiou tzv. bielych vaní. Jedná sa o konštrukcie zo železobetónu, ktoré popri nosnej funkcii plnia ešte funkciu vodotesnú. To vyžaduje dodržanie celej rady zásad navrhovania a prevedenia konštrukcie. Tieto parametre ovplyvňujú technológiu návrhu a realizácie betónu a betónových konštrukcií, ale aj statický návrh konštrukcií a ich vystuženie.

Pozornosť je vtedy potrebné venovať, popri miere zaťaženia vodou, rovnako voľbe betónu s obmedzenou tvorbou trhlín (obmedzeným zmršťovaním), kaverien a pórovitého systému (stekutenie riešené plastifikátormi), jeho ošetrovanie a súčasne obmedzenie vzniku trhlín v povrchových vrstvách konštrukcií vystužením na medznú šírku trhlín (0,1-0,2 mm - v závislosti na type konštrukcie). Je tiež vhodné vopred premyslieť spôsob, technológiu a materiály pre sanáciu prípadných imperfekcií. Napr. je dosť možné presakujúcu železobetónovú konštrukciu injektovať tlakovou injektážou pomocou polyuretánov, alebo epoxidov.

Avšak pokiaľ je takáto injektáž vykonaná v prvom kroku, a nefunguje, je ťažké pristúpiť k iným riešeniam, ako je napríklad použitie sekundárnej kryštalizácie. Pórový systém je v tomto prípade naplnený materiálom a nie je teda umožnený styk aktívnej látky sekundárnej kryštalizácie s betónom resp. cementom.

Zdokonalenie betónu pomocou prísad sekundárnej kryštalizácie

„Zdokonaleným” systémom spodnej stavby je použitie betónu, ktorý obsahuje prísadu sekundárnej kryštalizácie. Informácie, ktoré tu sú uvedené, boli overené skúškami materiálu XYPEX. Preto je potrebné nižšie uvádzané informácie vzťahovať k tomuto materiálu.

Tým je zabezpečená zvýšená odolnosť betónu proti prieniku kvapalín do jadra betónu aj skrz celú konštrukciu. Súčasne je tým zaistená zvýšená odolnosť betónu samohojenia v mieste menších kaverien, trhlín (do šírky 0,4 mm) a ďalších imperfekcií. S vyššie popísanou schopnosťou kolmatácie (samozacelenia) trhlín do šírky 0,4 mm je možné dosiahnuť ekonomickejšieho návrhu konštrukcie technológií bielej vane. Kritériá šírky trhlín 0,1-0,2 mm súvisia práve so schopnosťou betónu samozacelenia trhlín tejto šírky (aj bez použitia prísad). Pokiaľ je teda použitá prísada sekundárnej kryštalizácie, zvýši sa odolnosť a samohojenie betónu.

Odolnosť proti prenikaniu plynov a radónu

Posledným prínosom, ktorý je potrebné zmieniť, je obmedzenie prieniku plynov skrz konštrukcie. Aktuálnym je hlavne prestup radónu, ktorému je potrebné podľa ČSN 73 0601 brániť v prieniku konštrukciami. Táto norma súčasne nepripúšťa betónovú konštrukciu ako jedinú možnú izoláciu proti prieniku radónu v 1. triede tesnosti.

Skúšky vykonávané na materiály XYPEX však ukazujú, že je to trochu krátkozraké rozhodnutie a to hlavne v miestach, kde plní doska aj hydroizolačnú funkciu. V týchto miestach je zrejmá akákoľvek porucha a to tak, že dôjde k jasným prejavom netesnosti na povrchu železobetónovej konštrukcie. Pokiaľ k nim nedôjde, je možné predpokladať, že konštrukcia je homogénna a je odolná aj voči prestupu plynov. Vzorka, ktorá bola testovaná, mala hrúbku 50 mm a zmeraný difúzny koeficient voči prieniku radónu bol minimálne na úrovni ostatných bežne používaných izolácií.

Železobetónové konštrukcie spodnej stavby majú hrúbku minimálne 250 mm. Z toho vyplýva, že ako protiradónová izolácia je v konštrukcii použitá 5 × väčšia hrúbka, než by teoreticky bola potrebná. Prípadné poruchy, alebo imperfekcie v konštrukcii by teda museli prechádzať celou hrúbkou konštrukcie. V aplikáciách, ktoré to vyžadujú, je možné konštrukciu kombinovať s membránovou izoláciou. Toto riešenie však už nie je tak elegantné ako „biela vaňa”. Ďalej je asi vhodnejšie nenavrhovať konštrukciu na medznú šírku trhlín, ale nadimenzovať namiesto toho izoláciu proti radónu tak, aby súčasne odolávala pôsobeniu vody na konštrukcii.

Membránové hydroizolácie a ich špecifiká

Škála možností pri použití membránových izolácií je naozaj široká a presahuje možnosti tohto článku. Širšie by som sa venoval posledným dvom skupinám v zozname.

MS Polyméry ako flexibilná alternatíva

Svojimi vlastnosťami a zacielením použitia, sú MS polyméry vhodnou alternatívnou namiesto polyuretánov a silikónov. Funkčné vlastnosti, ktoré sú hlavne oceňované, sú vysoká prídržnosť k podkladom bez potreby penetrácie, aplikácia bez nebezpečenstva vzniku bublín, možnosť aplikácie pri nízkych teplotách a vlhkom podklade, dobrá spracovateľnosť a vysoká pružnosť. Jednotlivé vlastnosti sú závislé na požadovanej pevnosti daného materiálu.

Popri použití MS polymérov vyššie spomenutým spôsobom, s medznými hodnotami tvrdosti, ako lepidiel, alebo ako tmelov, je možné materiály, ktoré sú medzi týmto intervalom využiť na ďalšie aplikácie. Hydroizolácie na báze MS polymérov majú vlastnosti, ktorými sa vyznačujú všetky materiály z tejto skupiny. Tými najdôležitejšími sú samozrejme jednoduchá aplikácia a vysoká pružnosť, ktorá umožňuje hydroizoláciám preklenovať trhliny.

Izoláciu je možné použiť aj pre utesnenie lokálnych porúch, alebo novo vykonávaných prestupov, tak aj ako celoplošne vykonávané membrány fungujúce ako hydroizolácia spodnej stavby. V mnohých aplikáciách sa tento materiál osvedčil v kombinácii s bežnými polymercementovými stierkami, ktoré nahradil v miestach, kde je vyžadovaná väčšia pružnosť (styk materiálov, „pretretie” trhlín, styk konštrukcií - stena - podlaha, atď.). V týchto prípadoch môže účinne nahradiť bežne používané pružné pásky, ktoré sú do konštrukcií vkladané.

PROOFEX ENGAGE - Inovatívna membrána s mechanickým spojením

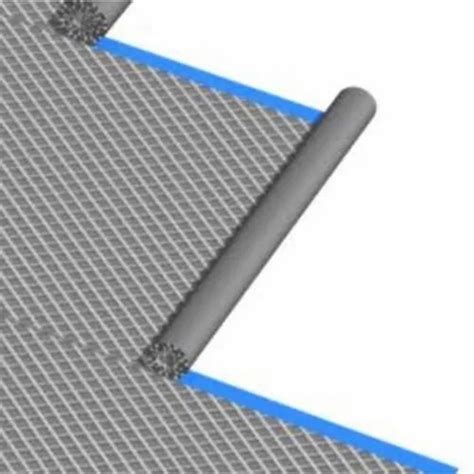

PROOFEX ENGAGE je špeciálny, vodotesný systém membrány tvorený článkovitým pletivom spojeným s membránou zo zmesi polyetylénu a polypropylénu, ktorý umožňuje čerstvému ukladanému betónu sa s membránou vzájomne prepojiť, čím sa vytvára tuhý mechanický spoj, ktorý poskytuje betónu, resp. betónovým konštrukciám odolnosť proti vode, vodným parám aj plynom. Jedná sa o membránu, ktorá sa stane integrálnou súčasťou betónu a vďaka jej tuhosti je možné ju využiť ako stratené debnenie. Typicky je možné ju použiť ako vrstvu zhutneného štrku bez podkladového betónu.

Membrána súčasne chráni betón proti agresívnym pôdnym soliam, chemikáliám a uhľovodíkom. Spoje sú riešené samolepiacimi páskami a prípadne zváraním. V prípade potreby je možné membránu aplikovať na povrch betónu aj dodatočne, čoho je využívané u konštrukcií, ktoré sú povrchovo degradované okolitým prostredím a je potrebné ich zachovať z technických či iných dôvodov. Toto použitie bolo využité napr. u vnútorného líca konštrukcií vodojemov.

Kľúčové aspekty kotvenia do betónu

Pre bezpečnosť akejkoľvek stavby, či už počas výstavby alebo pri jej používaní, je kľúčové správne vyhotovenie spojov. Práve spojovacie prvky, ako sú chemické a mechanické kotvy, prenášajú všetky sily z pripevňovanej konštrukcie do podkladu (napríklad betónu). Používajú sa najmä tam, kde potrebuješ spoľahlivo preniesť stredné až vysoké zaťaženia.

Výber správnej kotvy: Kľúčové faktory

Najdôležitejším krokom je správny výber kotvy. Nestačí len vziať prvú, ktorá ti príde pod ruku.

1. Typ a stav betónu (prasknutý vs. neprasknutý)

Je to betón? Aký starý? Je pevný alebo drobivý? Je v ňom riziko vzniku trhlín (prasknutý betón), alebo je celistvý (neprassknutý betón)? Toto je zásadné, pretože nie každá kotva je vhodná do každého betónu. Kotvy pre prasknutý betón majú špeciálne schválenie (často označené ako "Option 1" v ETA) a sú nevyhnutné pre stropy alebo nosníky, kde môže vznikať ťahové napätie. Použiť kotvu určenú len pre neprasknutý betón tam, kde hrozia trhliny, je hazard.

2. Trieda pevnosti betónu

Vyjadruje sa triedou (napr. C20/25, čo znamená charakteristickú pevnosť v tlaku 20 MPa meranú na valci a 25 MPa na kocke). Jednoducho povedané, čím vyššia trieda, tým je betón pevnejší a tým pádom zvyčajne aj kotva v ňom unesie väčšie zaťaženie. Ak kotvíš do betónu s nižšou pevnosťou, alebo do starého či neznámeho betónu, musíš počítať s tým, že reálna nosnosť kotvy môže byť nižšia, než uvádza tabuľka pre štandardný betón. V takých prípadoch môže byť potrebné zvoliť väčší priemer kotvy, väčšiu hĺbku kotvenia, alebo dokonca overiť skutočnú únosnosť výťažnou skúškou priamo na mieste.

3. Vlhkosť betónu/otvoru

Je betón pri montáži suchý, vlhký, alebo je vyvŕtaná diera dokonca plná vody? Toto je mimoriadne dôležité hlavne pre chemické kotvy. ALE POZOR: Existujú moderné chemické kotvy (živice), ktoré sú špeciálne vyvinuté a certifikované (majú ETA schválenie) aj pre aplikáciu do vlhkých alebo vodou zaplavených dier bez výraznej straty nosnosti.

4. Typ a veľkosť zaťaženia

Aké veľké zaťaženie bude na kotvu pôsobiť? Ťah (axiálny ťah, vytrhávanie): Sila pôsobí kolmo na povrch betónu a snaží sa kotvu vytiahnuť priamo von z otvoru. Predstav si napríklad zavesené svietidlo, podhľad, ťažný kábel alebo kotvenie markízy, kde vietor vytvára zdvihovú silu. Šmyk (strih): Sila pôsobí rovnobežne s povrchom betónu a snaží sa kotvu "odstrihnúť" alebo posunúť do strany. Ed - návrhový účinok zaťaženia), sa získajú vynásobením charakteristických zaťažení príslušnými súčiniteľmi spoľahlivosti (bezpečnostnými faktormi) podľa platných noriem (napr. Eurokódy).

Pôjde o statické zaťaženie (stála váha, napr. potrubie), dynamické zaťaženie (vibrácie, otrasy od strojov, zábradlia) alebo dokonca seizmické zaťaženie (v oblastiach s rizikom zemetrasenia)? Každá kvalitná kotva má v technickom liste (ETA - Európske technické posúdenie) definovanú svoju návrhovú odolnosť (Rd). Tvoje vypočítané zaťaženie (návrhový účinok zaťaženia Ed) nesmie túto hodnotu nikdy prekročiť. Pri výpočtoch sa zohľadňujú aj rôzne redukčné faktory (napr. pre skupiny kotiev, okrajové vzdialenosti atď.).

5. Okolité prostredie

Bude kotva v suchom interiéri, vonku na daždi, v agresívnom priemyselnom prostredí, pri mori (soľ) alebo v bazéne (chlór)? Agresívne prostredie: Nevyhnutná je vysoko odolná nerezová oceľ A4 alebo špeciálna HCR oceľ.

6. Teplotné podmienky

V akom teplotnom rozsahu bude kotva pracovať počas svojej životnosti, ale aj počas montáže? Pri montáži: Výrazne spomaľujú (až zastavujú) proces tvrdnutia chemických živíc. Niektoré živice majú špeciálne zimné verzie alebo vyžadujú predhrievanie kartuší. Pri montáži: Zrýchľujú tvrdnutie chemických živíc, čo skracuje čas na manipuláciu (tzv. "gel time" alebo doba spracovateľnosti). Počas životnosti: Dlhodobé vystavenie vysokým teplotám (napr. v blízkosti priemyselných pecí, komínov) môže znížiť pevnosť chemickej živice a aj samotnej ocele. Vždy skontroluj v ETA (Európskom technickom posúdení) konkrétnej kotvy povolené teplotné rozsahy pre montáž aj pre prevádzku.

7. Požiarna odolnosť

Ak konštrukcia alebo jej časť, kam kotvíš, musí spĺňať požiadavky na požiarnu odolnosť (napr. dymovod, káblové trasy, požiarny podhľad), musí byť aj kotva certifikovaná pre požiarnu odolnosť. Požiarna odolnosť sa udáva v minútach (napr. R30, R60, R90, R120). Nikdy nepoužívaj bežnú kotvu tam, kde je predpísaná požiarna odolnosť!

Typy kotiev a ich inštalácia

Neexistuje jedna "najlepšia" kotva pre všetky situácie. Pre rýchlu montáž a okamžité zaťaženie sú dobré mechanické kotvy (napr. klincové, svorníkové, rozpínacie). Chemické kotvy zas nevnášajú napätie do betónu a sú ideálne pre vysoké zaťaženia alebo seizmické oblasti.

Mechanické kotvenie

Mechanické kotvenie je najbežnejším používaným spôsobom stabilizácie strešných povlakových krytín. Medzi hlavné dôvody na použitie práve tohto systému upevnenia sú nízka ekonomická náročnosť, jednoduchá montáž a možnosť vykonávania za takmer akýchkoľvek klimatických podmienok. Návrh mechanického kotvenia sa v minulosti vykonával predovšetkým podľa skúseností. Mechanické kotvenie hydroizolácií je najrozšírenejším spôsobom zabezpečenia plochých striech proti dynamickému namáhaniu vplyvom vetra. Stabilita strešného súvrstvia proti saniu vetra je v tomto prípade zaistená pomocou strešných kotiev. V závislosti na skladbe plochej strechy, použitej tepelnej izolácii a hydroizolácii sú používané upevňovacie prvky s kovovými alebo plastovými tanierovými podložkami a skrutkou vhodnou pre príslušný typ podkladu. Okrem požiadaviek na mechanické vlastnosti kotiev je pre stabilitu a životnosť strechy zásadná odolnosť proti korózii (15 cyklov Kesternicha). Návrh mechanického kotvenia je nutné vykonávať vždy v súlade s ČSN EN 1991-1-4 a ETAG 006.

Mechanické kotvy vnášajú napätie do betónu: Rozopretie vytvára tlak, preto vyžadujú dodržanie minimálnych okrajových vzdialeností (cmin) od hrany betónu a minimálnych osových vzdialeností (smin) medzi kotvami, aby nedošlo k odštiepeniu betónu.

Chemické kotvenie

Chemické kotvy vyžadujú nutnosť dokonalého čistenia diery: Toto je absolútne kritický krok! Zvyšky prachu dramaticky znižujú nosnosť.

Všeobecné montážne parametre

• Správne vŕtanie: Použi správny priemer vrtáka a dodrž predpísanú hĺbku diery. Vŕtaj kolmo.
• Dodržanie montážnych parametrov: Okrem vzdialeností (cmin, smin) a hĺbky kotvenia (hef) dbaj aj na minimálnu hrúbku betónového prvku (hmin).
• Uťahovací moment (pre mechanické): Ak je predpísaný, použi momentový kľúč.

Porovnanie mechanických a chemických kotiev

Časté otázky a dôležité tipy pre kotvenie

• Sú obyčajné skrutky vhodné pre kotvenie do betónu? Nie, obyčajné skrutky nie sú navrhnuté pre betón a nebudú v ňom držať bezpečne.
• Aká je dôležitá hĺbka kotvenia? Hĺbka (odborne efektívna kotevná hĺbka hef) je veľmi dôležitá pre pevnostné parametre kotvy. Závisí od typu a veľkosti kotvy. Presnú minimálnu hĺbku nájdete vždy v návode od výrobcu alebo v technickom liste (ETA).
• Potrebujem špeciálne vrtáky? Áno, potrebujete vrták určený špeciálne pre betón (zvyčajne s tvrdokovovým hrotom). Bežné vrtáky do dreva alebo kovu si s betónom neporadia.
• Aká je minimálna vzdialenosť od okraja betónu? Toto je kritické! Každá kotva potrebuje určitú minimálnu vzdialenosť od okraja. Táto okrajová vzdialenosť (cmin) je iná pre rôzne kotvy. Ak kotvu umiestnite príliš blízko, betón sa môže pri zaťažení odlomiť.
• Čo robiť, ak narazím pri vŕtaní na výstuž? Je to bežné, betón býva vystužený oceľovými tyčami. Ak narazíte na tvrdý odpor, pravdepodobne ste trafili výstuž. Nepokúšajte sa ju nasilu prevŕtať bežným vrtákom. Najlepšie je dieru o kúsok posunúť.
• Je čistenie diery naozaj tak dôležité? ÁNO, ABSOLÚTNE! Najmä pri chemických kotvách je to najdôležitejší krok montáže. Prach bráni spojeniu kotvy s betónom. Zle vyčistená diera môže znížiť nosnosť o desiatky percent!
• Ako dlho trvá, kým chemická kotva vytvrdne? Čas tuhnutia (kedy môžete kotvu zaťažiť) závisí od typu živice a hlavne od teploty betónu. V teple to môže byť pol hodina, v chlade aj niekoľko hodín. Presné časy pre rôzne teploty sú vždy uvedené na obale alebo v ETA.

Testovanie únosnosti kotiev - Výťažná skúška

Skúška pevnosti betónu - výťažná skúška sa vykonáva pomocou daného zariadenia, ktoré ťahá šróby smerom dohora a na manometri sa ukáže pri akej výťažnej sile sa kotvy odtrhnú. Dôležitý údaj pri návrhu použitého kotviaceho systému. Protokol slúži ako doklad pre investora, že navrhnutý kotviaci systém je správny a splňuje požiadavky na pevnosť súvrstvia.

Správne kotvenie nie je veda, ale vyžaduje si pozornosť a dodržanie postupov. Výber správnej kotvy podľa podkladu, zaťaženia a prostredia, spolu s precíznou montážou podľa návodu výrobcu (ETA), sú základom bezpečného a trvácneho spoja. Používaj certifikované produkty a nepodceňuj žiadny krok - najmä nie čistenie diery pri chemických kotvách.
