Ucelený stavebný systém Ytong ponúka praktické prefabrikované riešenie schodiska z pórobetónu Ytong, pripravené presne podľa projektovej dokumentácie. Pórobetónové schody Ytong sú atraktívne nízkou hmotnosťou, jednoduchou inštaláciou a veľmi ľahkým opracovaním. Prefabrikované schodiská Ytong podľa STN/EN a ISO sú moderným riešením pre rodinné aj bytové domy, ktoré spája rýchla montáž, nízka hmotnosť a vysoká presnosť.
Schody Ytong vyrobené z vystuženého pórobetónu sa používajú na konštrukcie otvorených aj uzavretých schodísk s priamymi alebo točitými ramenami. Sú vysoko variabilné, riešenie je priamo na mieru. Ytong je velice jednoduchý ve svém zpracování a opracování, čo umožňuje rýchlu a úspornú stavbu.
Výhody Ytong prefabrikovaných schodísk
Hlavnou prednosťou pórobetónového schodiska Ytong je vysoká presnosť a možnosť postaviť ho a užívať vo veľmi krátkej dobe. Jednotlivé diely sú pri dodávke už narezané na mieru, takže odpadajú úpravy a schodisko môžete rýchlo a ľahko zostaviť.
- Rýchla a úsporná výstavba: Dajú sa usporiť aj náklady na stavbu, pretože výstavba schodiska nezablokuje remeslá a ľudí a práce na objekte budú môcť bez problémov pokračovať. V porovnaní s klasickým železobetónovým schodiskom odpadá šalovanie, výstuž, betonáž, hutnenie, vlhčenie betónu pri zrení, odbedňovanie aj likvidácia odpadov zo šalovania.
- Okamžitá únosnosť: Schodisko je pojazdné do 24 hodín a medzi jeho prevádzkové výhody patrí vysoká stabilita a minimum kročajového hluku. Uložené schodiskové stupne sú už nasledujúci deň po montáži plne zaťažiteľné.
- Vysoká požiarna odolnosť: Pozitívom je tiež výborná požiarna odolnosť, konkrétne REI 60 minút podľa STN EN 13501-2.
- Optimálne podmienky pre povrchovú úpravu: Ich povrch je dokonale rovný a tvorí ideálny podklad pre pokládku ľubovoľnej krytiny, ako je keramická dlažba, laminát, PVC či protišmykové nátery.
- Akustický komfort: YTONG svojou masívnosťou poskytuje zvukovú izoláciu odpovedajúcu normám, čo prispieva k tichému prostrediu v dome.
Normatívne požiadavky a rozmery schodísk
Pre navrhovanie schodísk a šikmých rámp, ktoré sú trvalou súčasťou stavebnej časti stavieb, platí od apríla 2010 norma ČSN 73 4130. Táto norma určuje požiadavky pre rozmery a tvar schodísk a šikmých rámp. Normy a legislatívny rámec pre Ytong prefabrikované schodiská podľa STN/EN a ISO určujú technické požiadavky na rozmery, únosnosť, požiarnu odolnosť a bezpečnosť používania.
Technická analýza návrhu Ytong prefabrikovaných schodísk podľa STN/EN sa opiera o výpočty únosnosti, ergonomické zásady a montážne podmienky. V praxi sa zohľadňujú aj akustické, tepelné a požiarne požiadavky podľa platných noriem.
Kľúčové dimenzie a vzťahy
- Krokový vzťah: Výška a šírka stupňa sa navrhuje podľa krokového vzťahu 2h + b = 600-630 mm. Tento vzťah podľa STN 73 4130 určuje pohodlné a bezpečné rozmery stupňov Ytong prefabrikovaného schodiska.
- Minimálna šírka stupňa: bmin = 250 mm, pričom na výstupnej čiare bs,min = 210 mm. Ak je schodisko točité, kontroluje sa aj bs na vnútornom okraji stupňa.
- Odporúčaný sklon ramena: Pre obytné budovy je odporúčané udržať sklon v rozmedzí 25-35°. Sklon ramena je vypočítaný z tangensového vzťahu tg α = h / b.
- Podchodná výška ramena (h1): Meria sa ako zvislá vzdialenosť medzi hranou schodiskového stupňa na výstupnej čiare a konštrukciou (podhľadom) nad touto hranou.
Všetky uvedené varianty spĺňajú odporúčaný sklon pre obytné budovy a plne vyhovujú platným normovým požiadavkám. Príkladom je projekt, kde bol navrhnutý schodisko s výškou h = 175 mm, šírkou b = 280 mm a sklonom 33°, čo spĺňa krokový vzťah 2h + b ≈ 630 mm a kategóriu zaťaženia A (EN 1991-1-1).
Montáž a možnosti prispôsobenia

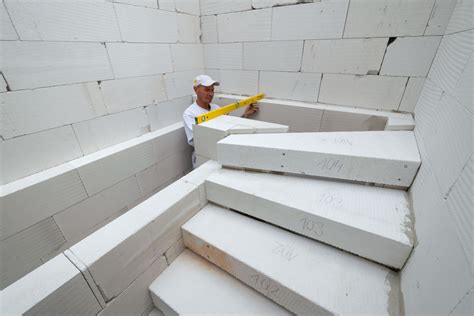

Samotná montáž Ytong schodiska je jednoduchá a zvládne ju murár s jedným pomocníkom. Bežné schodisko v rodinnom dome zmontujú dvaja murári za jednu pracovnú smenu. Schodiskové stupne Ytong sa dodávajú presne narezané podľa projektovej dokumentácie a vyhotovovacej dokumentácie, pričom doprava je v cene.
Montážny proces

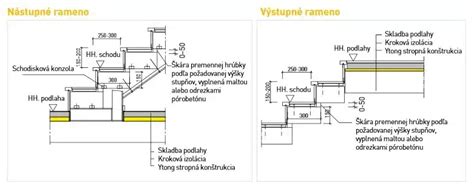

Jednotlivé stupne sa ukladajú na podmurovku hrúbky 125 mm na vápennocementovú maltu; ak je práca dostatočne presná, možno použiť tenkovrstvovú maltu. Stupne sa osadzujú po oboch stranách na murivo (podmurovanie) do maltového lôžka alebo pomocou oceľovej konzoly. Štandardné uloženie je 150 mm na každej strane. Stupne je možné podmurovať, zamurovať do muriva alebo uložiť na konzoly.
Výhodná, aj keď koordinačne náročnejšia, je montáž priamo do nosného muriva počas hrubej stavby. V tomto prípade je schodisko použiteľné už pri montáži a betónovaní stropu. Montážny proces zahŕňa prípravu otvoru, osadenie prefabrikovaných stupňov na maltové lôžko a kontrolu presnosti laserom. Táto metóda prináša úsporu 2 pracovných dní oproti betónu a dosahuje presnosť ±1 mm.
Edukačné video 03 Schodisko
Prispôsobenie a dokumentácia
Ak záujemca nemá k dispozícii kvalitný projekt alebo chystá úpravy či rekonštrukcie existujúcej budovy, má možnosť si projekt objednať priamo u výrobcu. Výrobca pórobetónu Ytong, spoločnosť Xella CZ, dodáva vyhotovovaciu dokumentáciu obsahujúcu presné tvary stupňov a spôsob uloženia podľa existujúceho stavu na stavbe. Výška a šírka schodiskových stupňov na stavbe sa rieši zodpovedajúcou hrúbkou maltového lôžka, podmurovaním a presahom stupňov cez seba.
Odporúčania pre optimálnu realizáciu
- Odporúča sa BIM koordinácia už v štádiu projektu a objednanie prefabrikátu minimálne 3 týždne pred montážou.
- Zabezpečte logistiku montáže a manipulácie na stavbe.
Kvalita a technické parametre
Ytong prefabrikované schodiská od Xella Slovensko spĺňajú STN/EN normy a majú ISO certifikáciu, čo zaručuje prísne požiadavky na kvalitu a bezpečnosť. Konkrétne ide o certifikácie ISO 9001, ISO 14001 a ISO 45001.
Porovnanie s alternatívami
Ytong prefabrikované schodiská sa vyznačujú nižšou hmotnosťou a rýchlejšou montážou v porovnaní s tradičnými materiálmi.
| Parameter | Ytong prefabrikát | Monolitický betón | Oceľové schodisko |
|---|---|---|---|
| Hmotnosť* | Nízka (~400-700 kg/m³) | Vysoká (~2 400 kg/m³) | Stredná |
| Montážny čas | Rýchly (1-2 dni) | Pomalý (7-14 dní s debnením) | Rýchly (2-5 dní) |
| Akustická izolácia | Veľmi dobrá (DnT,w ≈ 52 dB) | Stredná | Nízka (vyžaduje úpravy) |
| Požiarna odolnosť (REI) | REI 60 min | REI 120 min | REI 15-30 min (bez úprav) |
| Presnosť | Vysoká (±1 mm) | Stredná (vyžaduje dodatočné úpravy) | Vysoká |
| Mokré procesy | Minimum | Veľa | Minimum |
Poznámky k tabuľke:
| |||
BIM modely pre projektantov
Knižnica obsahuje štandardizované tvary prefabrikovaných schodísk podľa STN EN ISO 23386 a STN EN ISO 19650-1/-2. Sú pripravené vo formátoch .RFA, .GSM, .IFC a .DWG a zahŕňajú presné rozmery, detaily stupňov, ramien a podest pre projektovanie a koordináciu v BIM prostredí.
| Formát súboru | Popis obsahu | Normová referencia |
|---|---|---|
| .RFA | Revit Family - parametre schodiska, rozmery stupňov, materiálové vlastnosti | STN EN ISO 23386 - BIM parametre; STN EN 1991-1-1 - Zaťaženia schodísk. |
| .GSM | ArchiCAD GDL objekt - variabilné tvary ramien a podest | STN EN ISO 19650-1/-2 - Správa BIM informácií. |
| .IFC | Univerzálny otvorený formát pre koordináciu medzi profesiami | STN EN ISO 16739 - Industry Foundation Classes. |
| .DWG | 2D/3D CAD výkres - geometria, kótovanie, konštrukčné detaily | STN 73 4130 - Schodiská a šikmé rampy |
Zhrnutie tabuľky: Všetky uvedené formáty obsahujú normovo presné modely schodísk pripravené na okamžité použitie v projektovej dokumentácii. | ||
BIM objekty prefabrikovaných schodísk by mali podľa odporúčaní STN EN ISO 23386 a STN EN ISO 19650 obsahovať technické a normové údaje pre jednoduché použitie v projektovej dokumentácii a BIM koordinácii.
Cena a možnosti dodávky
Cena sady schodiskových stupňov sa pohybuje podľa zložitosti a dĺžky schodiska medzi 12 000 Kč až 25 000 Kč (orientačné hodnoty). Pre tento tovar sú k dispozícii nasledujúce možnosti dopravy:
- Paletová doprava: Celoštátne do 2 pracovných dní.
- Regionálna doprava: Pre okresy Košice-okolie, Košice I-IV a Rožňava, zabezpečuje rýchle a výhodné doručenie objednávok.
- Xella doprava: Celoštátne do 10 pracovných dní pri min. množstve objednávky 1 kamión (ucelený kamión 30 paliet).
Údržba a životnosť Ytong schodiska
Použitie vystuženého prvku z pórobetónu je primárne na zhotovenie schodísk v interiéri rodinných, prípadne bytových domov, pričom použitie v exteriéri sa nepredpokladá. Údržba Ytong schodiska spočíva vo vizuálnej kontrole povrchu a obnove protišmykovej úpravy podľa potreby. Životnosť Ytong prefabrikátu je navrhnutá tak, aby spĺňala dlhodobé požiadavky na trvanlivosť a bezpečnosť.
Plánujete projekt, kde rozhoduje rýchlosť montáže a presnosť? Ytong prefabrikované schodiská od Xella Slovensko vám ušetria čas aj náklady a dodajú REI 60 min požiarnu odolnosť a BIM model pre jednoduchú koordináciu. Premeňte svoj projekt na rýchlu, presnú a normovú realizáciu - vyberte si Ytong prefabrikované schodiská od Xella Slovensko, ktoré spĺňajú prísne STN/EN normy a sú certifikované podľa ISO 9001, ISO 14001 a ISO 45001. Kontaktujte technickú podporu Xella Slovensko ešte dnes a zabezpečte si prefabrikát na mieru už v projektovej fáze.
