Moderné rodinné domy, kancelárie či výrobné haly sa dnes stavajú s dôrazom na energetickú efektívnosť a zdravé vnútorné prostredie. Rekuperácia nie je luxusný doplnok, ale prvok, ktorý váš dom zmení na príjemnú a komfortnú zónu. Správne navrhnutý systém prináša zdravie, komfort aj úsporu energií.

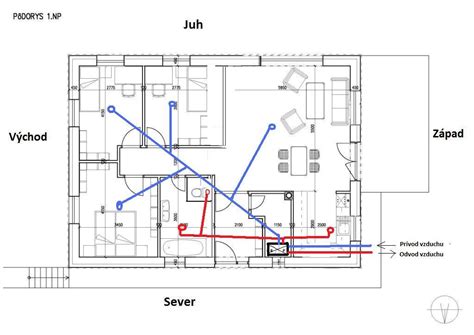

Základom každej správnej inštalácie je vytvorenie vetracieho plánu presne pre daný dom. Rekuperácia je komplexný systém, ktorý spája rozvody, ventilačné boxy, výustky, potrubia a centrálnu jednotku. Prvým krokom je definovanie, ako bude vzduch prúdiť v budove, pričom platí, že do pobytových miestností patrí prívod vzduchu a do miestností, kde vzniká vlhkosť a škodliviny, patrí odvod vzduchu.
Výber a typy potrubí
Potrubná sieť je „cievny systém“ rekuperácie. Najčastejšie sa používajú dva základné typy flexibilných plastových potrubí: DN75 a DN90. Súčasným lídrom v materiáloch pre rozvody vzduchu v rodinných domoch sú dvojplášťové plastové potrubia s vnútornou hygienickou vložkou, ktorá obsahuje aditíva. Vďaka týmto prísadám je ochrana nielen antibakteriálna, protiplesňová, protiriasová a protihubová, ale chráni aj proti mikróbom a E. coli.

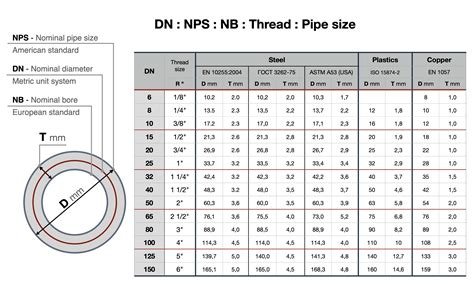

Porovnanie priemerov DN75 a DN90
- DN75: Vonkajší priemer 75 mm, polomer ohybu 290 mm. Výhodou je dobré využitie v prípade malej SDK dutiny v podhľade. Nevýhodou je menší prietok vzduchu, preto sú v spálňach potrebné častejšie dve potrubia do jednej výustky.
- DN90: Vonkajší priemer 90 mm, polomer ohybu 330 mm. Výhodou je univerzálne využitie vzhľadom na vyšší prietok vzduchu. Spravidla postačuje jedno potrubie do jednej výustky, čo znižuje celkovú spotrebu materiálu.
Ak máte dostatok priestoru na natiahnutie rúr s priemerom DN 90, použite tieto potrubia. Systém rekuperácie s potrubiami DN 90 je flexibilnejší a správnou reguláciou nám umožňuje do miestnosti priviesť 20-25 m³/hod na osobu.
Rozdeľovače a centrálna jednotka
Montáž rekuperácie sa odvíja od rozdeľovačov. Existujú dva základné typy rozdeľovačov na rozvody vzduchu. Ideálne umiestnenie je nad rekuperačnú jednotku alebo v bezprostrednej blízkosti jednotky. Nezabudnite, že do rozdeľovača vedie potrubie DN 160 a viac. Toto potrubie musíte niekam umiestniť. Výhodou je, ak sa všetky potrubia systému pripájajú z jednej strany, čo znamená, že montáž rekuperácie je jednoduchšia.
Metódy inštalácie PEX
Či už máte rekuperačnú jednotku vo vyhotovení na stenu, alebo na strop, snažte sa ju umiestniť do teplého priestoru, ideálne do viac ako 15 °C. Nechajte okolo nej dostatok miesta na zapojenie a neskoršiu údržbu. Hlavný prívod aj odvod vzduchu smerom von musí byť tepelne zaizolovaný.
Dôležité zásady pri montáži
- Izolácia: PE potrubie pre rozvod interiérového vzduchu musí byť vždy uložené v izolácii domu alebo pod izoláciou v interiéri kvôli kondenzácii v zime.
- Trasy: Voľte čo najkratšie trasy. Vyhnite sa vedeniu potrubia cez chladné miesta, keď to inak nejde, dôkladne ich tepelne zaizolujte.
- Regulácia: Ak sú trasy podobne dlhé, nie je zvyčajne čo regulovať. Ak sú rozdielne, na menších musíte zvýšiť tlakovú stratu, dlhšie trasy necháte otvorené čo najviac.
- Hluk: Od jednotky je vedený vzduch do obývaných miestností obvykle cez ohybný tlmič hluku. Vďaka riešeniu potrubia do tzv. hviezdice a hlukovo pohltivému materiálu sa hluk nešíri potrubím z miestnosti do miestnosti.
| Vlastnosť | DN75 | DN90 |
|---|---|---|
| Vonkajší priemer | 75 mm | 90 mm |
| Odporúčaný prietok | do 30 m³/h | do 45 m³/h |
| Polomer ohybu | 290 mm | 330 mm |
Rekuperácia je takmer bez údržby. Musíte robiť len pár vecí - pravidelne čistiť a meniť filtre a občas vyčistiť sifón na odvod kondenzátu. Správnym výberom komponentov a kvalitným návrhom dosiahnete trvalo udržateľný komfort vo vašom bývaní.
