Systém flexibilného vzduchotechnického potrubia s vonkajším priemerom 75 mm predstavuje moderné a hygienické riešenie pre rozvody vzduchu vo vetracích systémoch s rekuperáciou v rodinných domoch a bytoch. Vzduch je vedený hviezdicovitým spôsobom z rozdeľovača pomocou plastových, flexibilných hadíc k jednotlivým výustkám, čo zabezpečuje optimálnu distribúciu a kvalitu vzduchu.
Potrubia sú veľmi flexibilné, vďaka čomu sa dajú voľne tvarovať a ohýbať s veľmi malým polomerom, čo umožňuje univerzálne použitie vo ventilačnom systéme bez nutnosti použitia ďalších tvaroviek. Flexibilné rekuperačné potrubie je dostatočne ohybné, aby sa dali robiť oblúky s polomerom od 0,29 m.
Kľúčové výhody flexibilného potrubia Ø 75 mm
Medzi hlavné výhody flexibilných potrubí pre rekuperáciu sa jednoznačne radí jednoduchosť a rýchlosť montáže. Systém 75 mm ponúka niekoľko významných benefitov:
- Veľmi jednoduchý návrh a rýchla montáž: Vďaka lúčovito flexibilnej štruktúre nekonečného pokladania potrubia priamo z rolky dochádza k úspore približne 2/3 času potrebného na klasickú montáž z pevného potrubia. Každá montážna firma, či domáci majster je schopný namontovať rekuperačné rozvody správne.
- Menej komponentov: Až o 50 % menej komponentov potrebných na montáž v porovnaní s inými systémami.
- Vysoká tuhosť a odolnosť: Dvojvrstvové zloženie potrubia zaisťuje jeho vysokú pevnosť a umožňuje napríklad zalievanie do betónu alebo ukladanie do izolačnej vrstvy stropu. Potrubie vykazuje vysokú odolnosť proti mechanickému poškodeniu a bezproblémové uloženie v betóne.
- Eliminácia šírenia hluku: Tento systém výrazne eliminuje šírenie hluku, tzv. presluchy. Hladký vnútorný povrch z PE-HD/PE-LD zaručuje nízky tlakový odpor a tichú prevádzku.
- Ľahké čistenie: Lúčovitý systém bez tvaroviek umožňuje ľahké čistenie.
- Rovnomerná distribúcia vzduchu: Zabezpečuje efektívny a vyvážený prívod a odvod vzduchu.
- Rýchle uvedenie do prevádzky: Z dôvodu minimálnych nárokov na zaregulovanie systému.
- Nízke počiatočné náklady: Oproti pevným potrubiam sú flexibilné systémy často cenovo výhodnejšie a vhodné pre nízkoenergetické a pasívne stavby.
Materiál a hygienické vlastnosti
Vetracie potrubie je vyrobené z prvotriedneho materiálu PE-HD (polyetylén s vysokou hustotou), pričom výrobca často poskytuje až 30-ročnú garanciu na vlastnosti vnútorného povrchu rúry. Dvojvrstvové rúry sú tiež vyrobené z tohto materiálu, čo prispieva k ich pevnosti a odolnosti.
Vnútorný plášť potrubia obsahuje antibakteriálne a protiplesňové prímesi, často vo forme častíc aktívneho striebra v polymérnej matrici. Tieto prísady zaisťujú dlhodobú životnosť potrubia bez ohľadu na teplotu vzduchu a jeho vlhkosť, čím sa zvyšuje hygienická ochrana privádzaného vzduchu. Hladký vnútorný povrch je navyše antistatický, čo znižuje usadzovanie a hromadenie prachu v potrubiach.
PE-HD/PE-LD konštrukcia zaručuje vysokú chemickú odolnosť a je 100 % bez zápachu, čo je kľúčové pre kvalitu vnútorného prostredia.
Montáž a inštalácia

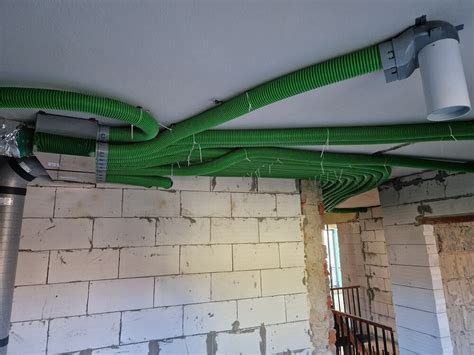

Montáž flexibilného rekuperačného potrubia je mimoriadne jednoduchá a intuitívna. Jednoducho sa začne v rozdeľovacom boxe a jedným kusom potrubia sa pokračuje do distribučného boxu v miestnosti, kde sa trasa ukončí. Celý zvitok je pri transporte zabalený v plastovej fólii a konce potrubia sú opatrené krytkami, aby sa zabránilo vniknutiu nečistôt do potrubia.
Plastové potrubie je obvykle zakončené stropným boxom, do ktorého sa v druhej fáze inštalácie vloží distribučný element. Najčastejšie sa používajú stropné boxy Vario-Vent, ktoré majú tubus vystlaný hlukovou izoláciou, pričom minimálna zástavbová výška je 15 cm. Kotvenie flexibilného potrubia do podlahy alebo stropu sa realizuje prostredníctvom perforovanej pásoviny a natĺkacích hmoždiniek (v prípade monolitu).
Na spájanie flexibilného potrubia slúži spojka, pričom prioritne sa spájajú prívodné vetvy. Pre napojenie rekuperačnej jednotky je možné použiť distribučné boxy, kedy za pomoci príruby možno prepojiť potrubia. Pre vyústenie cez stenu, podlahu alebo strop sa hodia konektory a mriežky.
Výber potrubia na rekuperáciu
Systém je vďaka svojim malým rozmerom a dobrým mechanickým vlastnostiam možné inštalovať ako do podlahy, stropu, tak aj do menších priestorov, kde iné vzduchovody inštalovať nemožno.
Technické parametre a prevádzkové podmienky
Flexibilné potrubie s priemerom 75 mm je navrhnuté pre široký rozsah prevádzkových teplôt a poskytuje stabilný výkon.
| Parameter | Hodnota |
|---|---|
| Vonkajší priemer potrubia | 75 mm |
| Vnútorný priemer potrubia (cca) | 61 mm |
| Max. prietok vetiev Ø 75/61 mm | 35 m³/hod |
| Odporúčaná maximálna dĺžka potrubia (rovného) | 15 m |
| Minimálny polomer ohybu | 0,29 m |
| Prevádzková teplota | −20 °C až +50 °C |
| Skladovacia teplota | −40 °C až +60 °C |
| Záruka výrobcu na vnútorný povrch (PE-HD) | 30 rokov |
Dostupné riešenia a komponenty
Na trhu sú dostupné rôzne systémy a komponenty, ktoré využívajú flexibilné potrubia Ø 75 mm, poskytujúce komplexné riešenia pre vetracie a rekuperačné systémy.
Dalap Flexitech
Ohybné kruhové potrubie Dalap Flexitech Ø 75 mm s dĺžkou 20 m je k dispozícii v antistatickom a antibakteriálnom zelenom prevedení. Predstavuje flexibilné riešenie pre odvetranie bytu, domu i kancelárií. Je vhodné pre centrálny rozvod vzduchu, rekuperačné jednotky a iné. Antistatická antibakteriálna verzia sa uplatní predovšetkým v náročnejších prostrediach, ako sú nemocnice, kliniky a prevádzky, v ktorých je nutné zaistiť hygienické prostredie a nesmie dochádzať k vzniku statickej elektriny.
Medzi výhody inštalácie potrubia systému Dalap Flexitech patria:
- Malé rozmery, vhodné predovšetkým do podhľadov s nízkym profilom.
- Vysoká pevnosť, odolné pre väčšie zaťaženie.
- Flexibilné použitie, možnosť úpravy dĺžky potrubia podľa potreby.
- Hladký vnútorný povrch potrubia s minimálnou hlučnosťou.
- Široká ponuka prepojovacích prvkov.
- Antistatické a antibakteriálne prevedenie do náročnejších prevádzok na prostredie.
Potrubie je možné predĺžiť spojkou a utesniť pomocou gumového tesniaceho krúžku a upevniť poistným krúžkom. Pre napojenie rekuperačnej jednotky je možné použiť distribučné boxy, kedy za pomoci príruby môžeme prepojiť Flexitech potrubia. Pre vyústenie cez stenu, podlahu alebo strop sa hodia konektory a mriežky Flexitech.
Alnor FLX-HDPE
Systém Alnor FLX sa osvedčí v miestach, kde záleží predovšetkým na malých rozmeroch, flexibilite a odolnosti. Skladá sa z flexibilných prevodov, rozvodných skriniek a inštalačného príslušenstva, čím vytvára kompletné riešenie na rozvádzanie vzduchu v mechanickej ventilácii, obzvlášť pri rekuperácii. Inštalácia môže byť montovaná v stropoch, podlahách a stenách, a to pod suchými aj mokrými omietkami.
Prevody FLX-HDPE sú vyrobené z vysokoodolného polyetylénu, vnútorná plocha rúry je hladká pre minimalizáciu tlakových strát a spájanie nasadením s ostatnými prvkami inštalácie zaisťuje jednoduchú a rýchlu montáž. Vďaka aplikácii materiálov s vysokou trvanlivosťou a mechanickou odolnosťou, a tiež vďaka vysokej tuhosti, môžu byť prevody zaliate betónom v stropoch alebo poteroch. Pripojenie rúry sa obmedzuje na zasunutie do kovového pripojenia s vnútorným prerolovaním, ktoré tvorí západku pre karbované potrubie. Dodatočné použitie tesnenia, ktoré prilieha priamo ku kanálu, zaručuje vysokú tesnosť celého systému a umožňuje dosiahnuť triedu tesnosti C podľa PN-EN 12237:2005.
MULTIVAC BA
MULTIVAC BA je flexibilné plastové kruhové potrubie pre rozvody vzduchu vo vetraní, rekuperácii a klimatizácii. Hladký vnútorný povrch zaručuje nízky tlakový odpor, tichú prevádzku a efektívny transport vzduchu - ideálne pre rodinné domy aj byty.
Charakteristické vlastnosti systému MULTIVAC:
- Flexibilné a ohybné vedenie → rýchla montáž aj v zložitých trasách.
- Hladký vnútorný povrch → menšie straty tlaku, ľahšie čistenie.
- PE-HD / PE-LD konštrukcia → vysoká chemická odolnosť, 100 % bez zápachu.
- Modrá vonkajšia farba (vnútorná šedá/biela) → prehľadná identifikácia trás.
- Nízke počiatočné náklady oproti pevným potrubiam; vhodné pre nízkoenergetické a pasívne stavby.
- Konce kotúčov sú uzatvorené krytkami - čistá a bezpečná logistika.
Vyrábajú sa aj rôzne atypy komponentov z pozinku a nereze. Rozdeľovače je možné vybaviť revíznym otvorom a vnútornou akustickou izoláciou.
