Točité schodisko predstavuje nielen funkčný, ale aj výrazný estetický prvok v akomkoľvek interiéri či exteriéri. Vďaka svojej priestorovej úspornosti a elegancii je často preferovanou voľbou pre moderné aj tradičné stavby. Efektívny a presný návrh takýchto schodísk si však vyžaduje špecializované nástroje. Práve prostredie DWG (Drawing Workgroup), ktoré je základom pre väčšinu CAD softvéru, poskytuje ideálne riešenie pre detailné plánovanie a vizualizáciu.
Navrhovanie točitého schodiska v DWG formáte umožňuje architektom a projektantom dosiahnuť maximálnu presnosť, minimalizovať chyby a zabezpečiť súlad s technickými normami a bezpečnostnými požiadavkami. Tento komplexný prístup zahŕňa výber správnych nástrojov, nastavenie špecifických parametrov a precízne vkladanie schodov do celkového projektu.
Prečo je DWG nevyhnutné pre návrh točitého schodiska?
Digitálny návrh v DWG formáte prináša množstvo výhod, ktoré sú pre zložité štruktúry ako točité schodiská kľúčové. Umožňuje trojrozmerné modelovanie, ktoré poskytuje realistickú vizualizáciu schodiska ešte pred jeho výrobou. Vďaka tomu je možné lepšie posúdiť jeho vizuálny dopad na priestor, funkčnosť a ergonómiu.
Precízne rozmery a parametre sú v DWG prostredí ľahko definovateľné a modifikovateľné, čo výrazne zjednodušuje iteratívny proces návrhu. Akékoľvek zmeny, či už v rozmeroch, materiáloch alebo umiestnení, môžu byť rýchlo aplikované a okamžite vizualizované. Okrem toho, DWG súbory sú štandardom v stavebnom priemysle, čo zabezpečuje bezproblémovú komunikáciu a spoluprácu medzi rôznymi profesiami - od architektov, cez statikov až po výrobcov a montážne firmy.
Príprava a výber nástrojov v CAD prostredí
Pred samotným kreslením točitého schodiska je dôležité správne pripraviť pracovné prostredie v CAD programe. Väčšina moderných CAD aplikácií obsahuje špecializované nástroje na kreslenie schodísk, ktoré výrazne uľahčujú proces.
-
Otvorte paletu nástrojov, ktoré chcete použiť, a vyberte nástroj na kreslenie schodov. Tento nástroj je často umiestnený v špeciálnej sekcii pre architektonické prvky alebo priamo v paneli nástrojov pre konštrukčné prvky. Jeho aktiváciou sa sprístupnia špecifické funkcie pre návrh schodísk.
-
V prípade potreby posuňte zobrazenie, aby ste zobrazili potrebný nástroj. Ak je paleta nástrojov príliš preplnená alebo ak nenájdete hľadaný nástroj, použite funkcie posúvania alebo prispôsobenia rozhrania, aby ste mali všetky potrebné ikony ľahko dostupné.
Poznámka: Schody je možné vytvoriť aj kliknutím na špecifickú ikonu pre schody v navigačnom paneli, často označenú ako "Schodisko" alebo "Stair". Táto ikona môže spustiť sprievodcu alebo priame zadávanie parametrov pre generovanie schodiska.

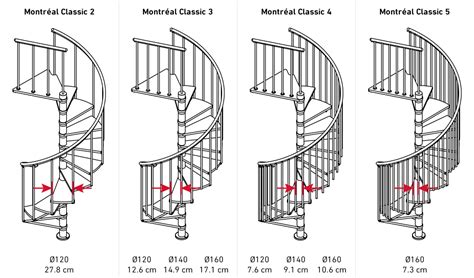

Kľúčové parametre pre návrh točitého schodiska
Úspešný návrh točitého schodiska závisí od presného definovania jeho parametrov. Tieto hodnoty ovplyvňujú nielen estetiku, ale aj funkčnosť a bezpečnosť. Tu sú najdôležitejšie parametre:
| Parameter schodiska | Popis | Typická hodnota |
|---|---|---|
| Celková výška | Výška medzi podlahami (od hotovej podlahy po hotovú podlahu) | 2500 - 3000 mm |
| Priemer schodiska | Vonkajší priemer celého schodiska, vrátane zábradlia | 1200 - 2000 mm |
| Počet stupňov | Celkový počet nášľapných stupňov | 12 - 16 |
| Výška stupňa (rise) | Vertikálna vzdialenosť medzi jednotlivými stupňami | 170 - 200 mm |
| Šírka stupňa (run) | Horizontálna vzdialenosť nášľapu (merané v strede schodiska) | 200 - 250 mm |
| Šírka nášľapu | Šírka samotného stupňa, na ktorý sa šliape | 600 - 900 mm |
| Uhol otočenia | Celkový uhol, o ktorý sa schodisko otočí (zvyčajne 360°) | 270° - 360° |
Podrobný postup vkladania a kreslenia točitého schodiska
Keď máte vybraný nástroj a premyslené parametre, môžete pristúpiť k samotnému kresleniu. Postupujte podľa tohto postupu, aby ste pridali nové schody s parametrami určenými vo vybranom nástroji na kreslenie schodov:
-
Definovanie počiatočného bodu:
Označte bod vloženia schodov. Tento bod bude slúžiť ako stredová os alebo počiatočný bod pre vaše točité schodisko. Je dôležité ho umiestniť s ohľadom na celkový pôdorys a požadovaný priestor pre schodisko.
-
Určenie smeru a orientácie:
Označte smerový bod schodov. Toto určuje orientáciu a prvotný smer, v ktorom sa schodisko začne točiť. Môžete tým definovať, či sa schodisko točí v smere alebo proti smeru hodinových ručičiek. V tejto fáze môžete zároveň vizuálne vidieť náčrt schodiska, ktoré sa generuje na základe predvolených alebo vami zadaných parametrov.
-
Nastavenie parametrov a vizualizácia:
Počas tohto procesu si všimnite paletu vlastností, kde môžete meniť parametre. Paletu vlastností je možné presunúť alebo skryť, aby ste získali viac miesta v oblasti kreslenia. Tu môžete doladiť všetky kľúčové parametre uvedené v tabuľke vyššie, ako sú výška stupňa, šírka nášľapu, priemer schodiska a počet stupňov. Nakreslené schody budú brať do úvahy zadané hodnoty a prispôsobia sa v reálnom čase vašim úpravám.
-
Dokončenie a dodatočné úpravy:
Dokončite vkladanie schodov a stlačte kláves Enter, aby ste potvrdili ich umiestnenie a konfiguráciu. Po vložení môžete schodisko ďalej upravovať, napríklad pridávať zábradlia, detailné textúry materiálov alebo meniť osvetlenie v 3D modeli.

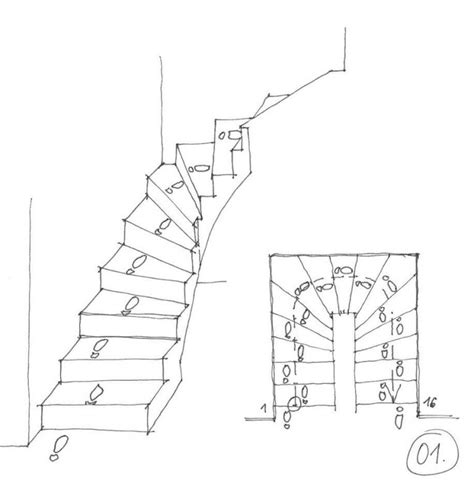

Ako navrhnúť točité schodisko
Optimalizácia a bezpečnostné aspekty
Pri návrhu točitého schodiska je okrem estetiky a funkčnosti kľúčová aj bezpečnosť. Je dôležité zvážiť niekoľko faktorov:
- Šírka nášľapu: Na vonkajšej strane nášľapu by mala byť dostatočná šírka pre bezpečné stúpanie, zatiaľ čo na vnútornej strane môže byť nášľap užší. Dodržiavanie noriem pre minimálnu šírku je nevyhnutné.
- Zábradlie: Správne navrhnuté a pevné zábradlie je kritické pre bezpečnosť. CAD programy umožňujú detailný návrh zábradlia, vrátane výšky, medzier medzi stĺpikmi a materiálu.
- Materiály: Výber materiálu ovplyvňuje nielen vzhľad, ale aj odolnosť a údržbu schodiska. Drevo, kov, sklo alebo kombinácia týchto materiálov majú svoje špecifické vlastnosti a požiadavky na spracovanie v DWG návrhu.
- Podchodná výška: Medzi stupňami a stropom musí byť dostatočná podchodná výška, aby sa predišlo úrazom hlavy. CAD softvér dokáže tento parameter automaticky kontrolovať a vizualizovať potenciálne kolízie.
