Výber správneho systému odvodu spalín je kľúčovým krokom pri inštalácii plynových kotlov, najmä tých s označením "turbo". Tieto kotly pracujú s núteným odťahom spalín a vyžadujú špecifické riešenia na zabezpečenie bezpečnej a efektívnej prevádzky. V tomto článku sa zameriame na systémy odvodu spalín určené pre turbo kotly, ich vlastnosti, materiály a možnosti inštalácie.
Čo je odvod spalín pre turbo kotly?
Odťah spalín je špecializovaný systém určený pre plynové kotly, ktoré pracujú s maximálnou teplotou spalín v hrdle kotla 200 °C. Tieto systémy sú navrhnuté pre prevádzku v podtlakovom aj pretlakovom režime, čo zabezpečuje ich univerzálnosť a prispôsobivosť rôznym inštaláciám.
Materiály a konštrukcia
Hlavným materiálom používaným pre odvod spalín turbo kotlov je hliník. Tento materiál je zvolený s ohľadom na jeho vlastnosti:
- Odolnosť voči kondenzátu: Hliníkové systémy sú navrhnuté tak, aby boli odolné voči pôsobeniu prípadného kondenzátu, ktorý môže vznikať počas prevádzky kotla.
- Nízka hmotnosť: Hliník je ľahký materiál, čo uľahčuje manipuláciu a inštaláciu.
Systémy odvodu spalín sú dostupné v dvoch základných vyhotoveniach:

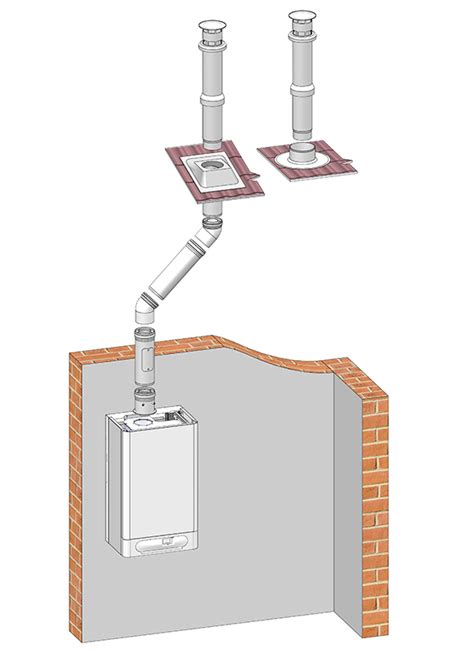

- Súosé systémy: Tieto systémy, dostupné v priemeroch ø 60/100 mm alebo ø 80/125 mm, umožňujú vedenie spalín vnútornou hliníkovou rúrkou (ø 60 mm alebo ø 80 mm) a súčasné nasávanie vzduchu pre spaľovanie vonkajšou plechovou lakovanou rúrkou (ø 100 mm alebo ø 125 mm). Táto konštrukcia zabezpečuje efektívne spaľovanie a minimalizuje tepelné straty.
- Systémy s oddeleným saním vzduchu a výdychom spalín: V tomto prevedení sa spaliny odvádzajú hliníkovou rúrkou ø 80 mm, zatiaľ čo sanie vzduchu prebieha oddelene.
Sortiment a príslušenstvo
Firma REGULUS ponúka široký sortiment komponentov pre odvod spalín, ktoré sú kompatibilné s väčšinou turbo a kondenzačných kotlov predávaných na trhu. Sortiment zahŕňa:
- Pripojovacie príruby
- Predlžovacie diely (jednoduché a súosé)
- Koncovky s výdechem spalín a saním vzduchu
- Kolena (45° a 90°, jednoduché a súosé)
- Diely s inspekčnými a odbernými otvormi
- Prievodky stenou a strechou
- Kominčeky
- Vyvstreďovacie diely v komínovom telese
- Tesniace krúžky a spojovací materiál
Jednotlivé diely sa spájajú násuvne a tesnia sa pomocou špeciálnych krúžkov s britmi, čo zaručuje tesnosť celého systému.
Certifikácia a normy
Výrobky pre odvod spalín sú certifikované v súlade s Európskou Smernicou 89/106/EHS (Stavebné výrobky) a zodpovedajú európskej harmonizovanej norme EN 1856-1:2003 pre hliníkové systémy odťahu spalín. Pre plastové systémy je relevantná norma EN 14471:2005. Výrobky sú certifikované notifikovanou osobou ES č. 0063 GASTEC CERTIFICATION B.V.

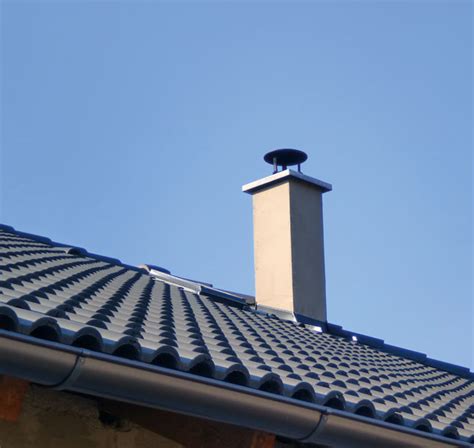

Iné systémy odvodu spalín
Okrem hliníkových systémov pre turbo kotly existujú aj iné typy systémov odvodu spalín, ktoré sú vhodné pre rôzne aplikácie:
- Trojvrstvové systémy CERASTEEL a Almeva HDW25/Triple DW25: Tieto systémy z nehrdzavejúcej ocele sú vhodné pre všetky typy palív a spotrebičov pracujúcich vo vákuu aj v pretlaku. Sú robustné a odolné voči vlhkosti.
- Jednovrstvové systémy Almeva HEW: Tieto systémy z nehrdzavejúcej ocele sú určené pre vysokotlakovú prevádzku a sú vhodné pre odvod spalín z kogeneračných jednotiek, spaľovacích motorov a generátorov.
- Hliníkové systémy AL1, AL2: Jednovrstvové hliníkové systémy určené predovšetkým na vnútorné použitie a na vložkovanie priamych komínových prieduchov.
- Trojzložkové komínové systémy EIB a EIZ: Komplexné systémy zložené z tvárnice, tepelnej izolácie a keramickej šamotovej vložky, vhodné pre odvod spalín zo zariadení spaľujúcich rôzne typy palív.
- Koncentrický dymovodný systém ALMEVA Double DK: Systém z nehrdzavejúcej ocele odolnej voči kyselinám a vlhkosti.
- Plastové systémy pre kondenzačné kotly: Tieto systémy sú určené pre nízkoteplotné a kondenzačné kotly s maximálnou teplotou spalín 120 °C a sú vyrobené z polypropylénu odolného voči kyslému kondenzátu.
Jak vybrat plynový kotel?
Zhrnutie
Výber správneho systému odvodu spalín pre turbo kotol je zásadný pre bezpečnú a efektívnu prevádzku vášho vykurovacieho systému. Hliníkové súosé systémy sú najbežnejším a najefektívnejším riešením pre tieto typy kotlov, pričom ponúkajú odolnosť voči kondenzátu a jednoduchú inštaláciu. Pre špecifické požiadavky sú k dispozícii aj iné materiály a konštrukcie.
