Elektrická inštalácia v modernom byte či dome je komplexný systém, ktorého bezpečná a spoľahlivá prevádzka závisí od správneho výberu a inštalácie jednotlivých komponentov. Či už hľadáte klasický vypínač na ovládanie osvetlenia alebo uvažujete o inštalácii hlavného vypínača v rozvádzači, je dôležité porozumieť ich funkciám a parametrom.
Vypínače svetla: Funkcie a rozdelenie
Vypínač je ručne ovládaný mechanický spínač, ktorý slúži na zapínanie a vypínanie osvetlenia. Každý vypínač sa skladá zo strojčeka, klapky a rámika. Pri výbere sa často stretnete s číselným označením radenia, ktoré definuje funkciu daného prvku:
- Vypínač č. 1: Najbežnejší jednopólový vypínač na ovládanie jedného svetla z jedného miesta.
- Vypínač č. 5: Dvojpáčkový (lustrový) vypínač na ovládanie dvoch svetiel z jedného miesta.
- Vypínač č. 6: Striedavý (chodbový alebo schodiskový) vypínač. Umožňuje ovládanie jedného svetla z dvoch miest - na jednej strane chodby svetlo zapnete a na druhej vypnete.
- Vypínač č. 7: Krížový prepínač, ktorý sa používa v kombinácii s vypínačmi č. 6, ak potrebujete ovládať jedno svetlo z troch a viacerých miest.
- Tlačidlo: Vypínač s vratnou pružinou, používaný pre impulzné ovládanie, napríklad pre zvončeky, žalúzie alebo schodiskové automaty.
Zapojení schodišťového vypínače 6+6

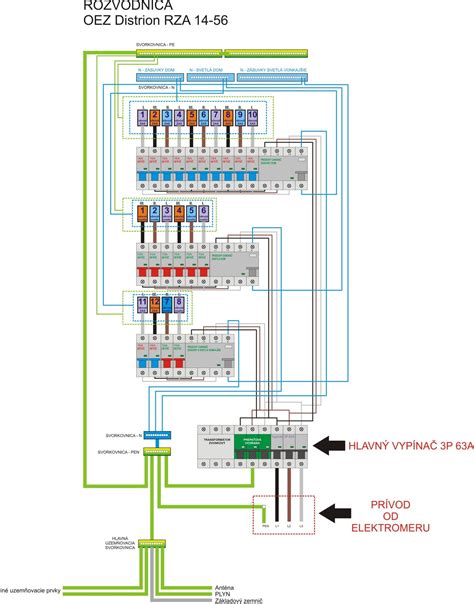

Hlavný vypínač v rozvádzači a jeho význam
Hlavný vypínač, nazývaný aj hlavný odpojovač záťaže, je prvok slúžiaci na bezpečné odpojenie celej inštalácie od siete. Hlavným dôvodom jeho inštalácie je bezpečnosť a servisovateľnosť. Ak potrebujete vymeniť žiarovku alebo opraviť zásuvku, jednoducho vypnete hlavný vypínač a odpojíte všetko, čím eliminujete riziko úrazu.
Hlavný vypínač verzus istič
Je životne dôležité pochopiť, že hlavný (modulárny) vypínač nechráni obvod tak ako istič. Nechráni ho vôbec. Istič je ochranný prvok, ktorý reaguje na nadprúd a skrat. Hlavný vypínač funguje výlučne na manuálne ovládanie a jeho úlohou je odpojenie prúdu, nie jeho obmedzenie pri preťažení.
| Model | Max. prúd | Počet fáz | Použitie |
|---|---|---|---|
| ETEK 40 A 1P | 40 A | 1 | Bytové rozvádzače |
| Legrand DX3 32 A 1P | 32 A | 1 | Bytové rozvádzače |
| XBS / OMU 63 A 3P | 63 A | 3 | Domové rozvádzače |
| Eaton 32 A 3P | 32 A | 3 | Domové trojfázové inštalácie |
Kľúčové technické parametre
Pri výbere komponentov do rozvádzača sledujte najmä:
- Menovitý prúd: Vyjadruje maximálny trvalý prúd, ktorý môže zariadením bezpečne pretekať. Vždy voľte komponenty s dostatočnou rezervou oproti hlavnému ističu.
- Počet pólov: Jednopólové (1P) vypínajú len fázu, dvojpólové (2P) aj neutrálny vodič, trojpólové (3P) a štvorpólové (4P) sú určené pre trojfázové rozvody.
- Vypínacia schopnosť: Udáva sa v kA a je kľúčová pre ističe, aby bezpečne zvládli skratový prúd.
Upozornenie: Zasahovať do elektroinštalácie vrátane montáže či výmeny hlavného vypínača môže iba kvalifikovaný elektrotechnik s osvedčením podľa vyhlášky 508/2009 Z. z. Nesprávna manipulácia môže viesť k vážnym následkom, vrátane požiaru alebo úrazu elektrickým prúdom.
