V elektroinštaláciách sa často stretávame s potrebou ovládať trojfázové spotrebiče. Na tento účel slúžia špeciálne trojfázové vypínače, ktoré sa od bežných vypínačov a zásuviek líšia svojou konštrukciou a funkciou. Okrem toho je kľúčovou súčasťou každej elektroinštalácie správny výber a inštalácia elektroinštalačných krabíc. Tento sprievodca vám poskytne ucelené informácie o rôznych typoch vypínačov a krabíc, so špeciálnym zameraním na riešenia pre plytké inštalačné priestory.
Typy elektroinštalačných krabíc
Elektroinštalačných krabíc existujú stovky, možno až tisícky druhov - ak počítame aj rozdielne rozmery či tvar. Elektroinštalačné krabice vieme rozdeliť asi podľa miliónov kritérií. Pod povrch sa najčastejšie používajú okrúhle krabice na 1 vypínač, ktoré majú priemer 68 mm.
Prístrojové krabice
Prístrojové krabice majú kruhový tvar. Väčšina má vnútorný priemer 68 mm a vonkajší 71 mm, záleží však na vyhotovení. Ak budete do krabice inštalovať dvojzásuvku, presvedčte sa v popise produktu, že krabica je na to vhodná. Taká krabica môže mať oválny, ale aj kruhový tvar. Pozor - skrutky sa obvykle nepredávajú v balení s krabicou, takže ich musíte dokúpiť.
Odbočné krabice
Potrebujete rozdeliť elektroinštalačný okruh na viac častí? Prepojiť navzájom viac káblov? Pripojiť do obvodu a skryť nejaký prístroj, napríklad časový spínač, relé a pod.? Na tieto účely slúžia odbočné krabice. Obvykle majú väčší priemer než prístrojové, pokojne aj 103 mm vonkajší. Vďaka tomu budete mať dosť miesta na spojenie viacerých káblov wago svorkami či skrutkovacími venčekmi. Aj niektoré odbočné krabice majú pripravené bočné otvory. Odbočné krabice nájdete v kruhovom aj hranatom vyhotovení. Tie hranaté sú často väčšie - pokojne aj 150 × 150 mm. Máte v nich teda viac priestoru, napríklad aj na väčšie svorkovnice pre spájanie hrubších vodičov alebo na rôzne elektroinštalačné prvky.
Univerzálne a viacnásobné krabice
Existujú aj univerzálne krabice, do ktorých nainštalujete vypínače, zásuvky aj skrutkovacie viečko. Niektoré elektroinštalačné krabice pod omietku môžete spojiť tesne vedľa seba pomocou plastových drážok na ich bokoch, čo umožňuje inštaláciu viacnásobných rámikov pre 6 zásuviek vedľa seba či nad sebou.
Inštalácia elektroinštalačných krabíc
Krabice do pevných stien
Bežné inštalačné krabice do tehly, pórobetónu či betónu nainštalujete tak, že do vyvŕtaného otvoru dáte sadru, krabicu vtlačíte dnu a sadra sa pretlačí cez otvory na zadnej strane, čím krabicu zafixuje.
Krabice do dutých stien a sadrokartónu

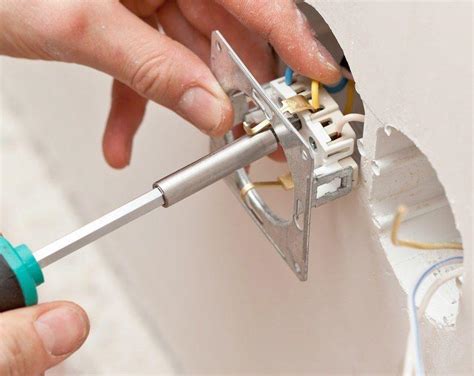

Pri montáži do dutých stien, ako je sadrokartón, sa používajú špeciálne krabice. Krabicu vložíte do otvoru a otáčaním skrutiek pritiahnete pliešky zo zadnej strany dutej steny, tie krabicu zafixujú. Do vykrúženého otvoru nacvaknete poistný plastový krúžok. Doňho zase vložíte a zacvaknete krabicu. Krabica drží vďaka plastovým poistkám v krúžku. Výhody sú asi jasné: rýchla inštalácia. Nevýhody: hrúbka steny musí byť 12,5 mm alebo 2 × 12,5 mm.
Špeciálne typy krabíc
Špecialitou niektorých krabíc do sadrokartónu aj do omietky je, že sú vzduchotesné. Káble do nich privediete cez gumené tesniace membrány, z ktorých najprv vytrhnete predlisované prestupy podľa potrebného priemeru kábla. Vzduchotesné krabice zabraňujú prúdeniu vzduchu cez duté steny a cez káblové chráničky. Pre inštalácie do zateplenia existujú špecifické riešenia. Prvý typ krabice sa skladá zo základne s otvormi, cez ktoré ju uchytíte priamo do steny. Zo základne vystupuje plastový pilier, ktorý ju prepája s druhým koncom. Pilier zabraňuje vzniku tepelného mosta a zároveň vymedzuje vzdialenosť krabice od steny podľa hrúbky zateplenia. Ďalším typom sú krabice do zateplenia so závitom a drážkami.
Krabice a vypínače na povrch
Aj krabíc na povrch sú desiatky… vlastne až stovky typov. Najčastejšie majú hranatý tvar, niektoré sú však zaoblené alebo smerom k vrchu zúžené. Medzi klasikou sú "Acidurky", dnes predávané pod názvom Acedur, ktoré elektrikári majú radi kvôli ich robustnosti a odolnosti. Spoznáte ich podľa typického dizajnu so skosenými hranami, integrovaných káblových priechodiek na 4 stranách a otvorov na pripevnenie na povrch. Majú krytie až IP67, takže im nerobí problém ostrekovanie vodou (vydržali by aj krátke ponorenie do vody) a v ich vnútri nájdete 4 alebo 5 skrutkovacích svorkovníc. Panelové krabice sú v podstate iba vaničky, ich vrchnú časť tvorí samotný prístroj. Vypínače na povrch vyčnievajúce niekoľko cm od steny proste nevyzerajú dobre. Okrem toho sú „na rane“ a môžete ich nechtiac poškodiť. Väčšina krabíc na povrch má krytie IP44 a vyššie, takže ich môžete namontovať aj von alebo do vlhkého prostredia.
Riešenia pre plytké inštalačné krabice
Problém plytkých krabíc je obzvlášť aktuálny v starších panelákoch. Krabice, ako napríklad tie s hranatým zapustením hĺbky cca 13 mm, sú pre moderné inštalácie často nedostačujúce, najmä ak nechcete sekať do betónu. Štandardom pre krabice pod vypínače a zásuvky je hĺbka 43 mm. Našťastie, existujú rôzne riešenia pre túto situáciu:
- Zásuvky a vypínače do plytkých krabíc: Tak jasné že se dělají zásuvky do mělkých krabic. Do mělkých panelákových krabic sú určené prístroje výrobcu ABB rady Swing - prístroje majú znížený profil a zmestia sa tak práve vďaka tomu aj do uvedených plytkých krabíc. Doporučuje se také použití zásuvek jako ABB Classic nebo Tesla Stropkov řada Praktik.
- Distančné rámčeky: Taky lze použít zmiňovaný distanční rámeček. Akorát bacha - obrysy krabic, rámečků a zásuvek nemusí být u všech typů vzájemně kompatibilní.
- Prehĺbenie existujúcej krabice: Pokud je stávající krabice ještě dobrá, jen málo hluboká, jde dno krabice a beton pod krabici opatrně odvrtat a máte více místa. Pri výmene krabice sa dajú čakať problémy s nastreľovacími klincami, ktoré boli s obľubou používané a tie sú z veľmi tvrdej ocele. Ide to odbrúsiť, ale skôr než veľkú flexku by som zobral malú modelársku (aj za cenu rezania viac minút), inak budú iskry všade a zapečú sa kdesi do steny, nábytku, podlahy ... Trochu môže pomôcť niekto s kusom plechu ako štítom. Ohýbať starý hliník zaváňa problémom. Tak či tak časom skončíte pri kompletnej rekonštrukcii.
Trojfázové vypínače
Trojfázové vypínače do krabice sú určené pre zapustenú montáž pod omietku. Táto kategória združuje spínacie prvky, ktoré umožňujú komfortné a bezpečné ovládanie trojfázových zariadení. Medzi ne patria napríklad odolné nástenné spínače s radením 3S (trojpólový) pre spínanie 3-fázových zariadení do 25 A. Tieto spínače sú často dostupné v celobielom prevedení, s krytím IP55 a zaťažiteľnosťou 25 A, čo zaručuje ich spoľahlivosť aj v náročnejších podmienkach.
Existujú aj špeciálne typy trojfázových vypínačov, ako napríklad trojfázový spínač v dizajne ABB Tango. Tieto sú určené pre zapustenú montáž, vrátane montáže do dutých priečok, a ponúkajú menovitý prúd 16 A. Tradičné trojfázové sporákové spínače pre zapustenú montáž s osvedčeným dizajnom (Classic) a menovitým prúdom 25 A s integrovanou signalizačnou tlejivkou sú ďalšou možnosťou pre špecifické aplikácie. Pri výbere trojfázového vypínača je dôležité zohľadniť jeho menovitý prúd, typ radenia a spôsob montáže.
Zapojení zásuvky 380 V (400 V)
Ďalšie spínacie prvky pre automatizáciu
Okrem klasických trojfázových vypínačov existujú aj ďalšie spínacie prvky určené do inštalačných krabíc, ktoré rozširujú možnosti automatizácie. Tieto malé relé (impulzné, pamäťové, časové) umožňujú "automatizovať" funkcie v elektroinštalácii, čím zvyšujú komfort a efektivitu. Medzi ne patria:
- Super-multifunkčné časové relé SMR-H/230 a SMR-T/230: Tieto relé sú určené na montáž do inštalačnej krabice pod tlačidlo alebo vypínač, pričom SMR-T/230 je špeciálne navrhnuté pre staršie elektroinštalácie. Umožňujú automatizovať rôzne funkcie.
- Univerzálne časové relé: Taktiež určené na montáž do inštalačnej krabice pod vypínač.
- Elektronické bistabilné (impulzné) relé: Tieto relé sa inštalujú do inštalačnej krabice a sú vhodné pre impulzné ovládanie.
- Pomocné relé VS116B/230: V prevedení BOX od ELKO EP je ideálnym riešením pre diskrétnu automatizáciu a galvanické oddelenie obvodov priamo v mieste inštalácie.
Všeobecné technické špecifikácie a úvahy
Pri výbere a inštalácii vypínačov a krabíc je dôležité zohľadniť niekoľko kľúčových technických parametrov.
IP krytie (Stupeň ochrany krytom)
Krytie je konštrukčné opatrenie, ktoré je súčasťou el. predmetu. Predpisom, ktorý v súčasnosti špecifikuje stupne krytia el. zariadení je ČSN EN 60 529 Stupne ochrany krytom, vydaná v novembri 1993. Zapisuje sa skratkou IP a dvojmiestnym číslom (bez medzery). V kúpeľniach, v okolí kuchynského drezu, bazéna či v exteriéri sa styku s vodou nedá vyhnúť. Rovnako ako pri iných elektrických zariadeniach vyjadruje odolnosť vypínačov voči vlhkosti stupeň krytia. Pre väčšinu typov prostredí predpisujú normy (STN) minimálne IP krytie vypínačov a zariadení.

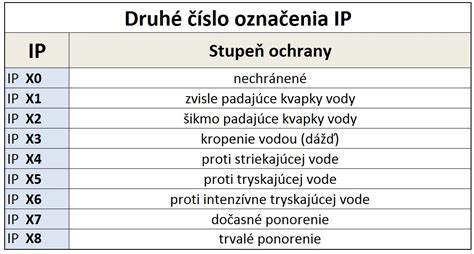

Nižšie uvádzame prehľad bežných stupňov IP krytia:
| IP kód | Význam (ochrana proti cudzím predmetom) | Význam (ochrana proti vode) |
|---|---|---|
| IP20 | Ochrana proti vniknutiu pevných cudzích telies s priemerom ≥ 12,5 mm. | Bez ochrany proti vode. Určené do suchého prostredia, napr. v obývačke či spálni. |
| IP44 | Ochrana proti vniknutiu pevných cudzích telies s priemerom ≥ 1,0 mm. | Ochrana proti striekajúcej vode. Odolné voči striekajúcej vode z akéhokoľvek smeru. |
| IP55 | Ochrana proti vniknutiu prachu (úplná ochrana). | Ochrana proti tryskajúcej vode. Sú odolné voči sadajúcemu prachu a tryskajúcej vode, tj. s vyšším tlakom (záhradná hadica, „wapka“). |
| IP67 | Úplná prachotesnosť. | Ochrana proti dočasnému ponoreniu do vody (0,15 až 1 m na 30 minút). |
Mechanická odolnosť (IK kód)
Špecifikuje sa skratkou IK a dvojmiestnym číslom (napr. IK10). Pozor si na to dajte hlavne na verejných miestach, kde krabicu môže niekto poškodiť.
Teplotná odolnosť
Bežný je rozsah -25 °C až +60 °C, čo pre bežné podmienky vyhovuje. Pozor si dajte, ak chcete krabice do extrémnych priestorov.
UV odolnosť
Sú odolné voči UV žiareniu. UV stabilné krabice teda môžete umiestniť aj na slnko - plasty nevyblednú a nepopraskajú. Báza ABS je materiál odolný voči UV žiareniu a stárnutiu.
Požiarna odolnosť
Sú odolné voči vysokým teplotám a udržia elektrický obvod funkčný aj počas požiaru. Požiarna odolnosť sa udáva v minútach - pri väčšine krabíc je to 90 minút.
Menovitý prúd
Pri výbere je dôležité zohľadniť maximálny prúd, ktorý vypínač alebo zásuvka zvládne. Ten býva pri niektorých iba 16 A, iné sú dimenzované na 25 A.
Detaily inštalácie vypínačov
Ak nemeníte starý vypínač za nový, musíte najprv do steny vyvŕtať otvor na plastovú inštalačnú krabicu. Pripravte si teda vykružovací vrták a vŕtacie kladivo. Krabica má predpripravené otvory na samorezné skrutky, ktorými do nej upevníte strojček vypínača. Výhodou zapustenej montáže je, že vypínač vyčnieva iba niekoľko milimetrov nad povrch. Niektorí výrobcovia ponúkajú pre zapustenú montáž aj viacnásobné rámiky. Pomocou nich môžete umiestniť viacero vypínačov tesne vedľa seba alebo nad seba. V našich končinách zapíname vypínače stlačením vrchnej časti klapky. Nič vám nebráni nasadiť ich opačne či pri niektorých hoci aj otočiť nabok. Ľudia u nás však na to nie sú zvyknutí.
Výška inštalácie
Pravda je, že technické normy (STN) výšku inštalácie nepredpisujú. Odporúčajú len umiestnenie vypínačov a káblov do tzv. "inštalačných zón". Pretože práve tá je pre človeka prirodzená, aby na vypínač ľahko dosiahol.
Bezpečnostné upozornenie
Keď elektrina neposlúcha, kope, zapaľuje veci a niekedy aj zabíja. Tento článok teda slúži iba ako informatívny. Návrh, realizáciu či opravu elektroinštalácie a vypínačov vždy zverte kvalifikovaným elektrikárom, resp. projektantom.
