V súčasných elektroinštaláciách sa často stretávame s potrebou inštalovať spínacie prvky a ďalšie zariadenia do priestorovo obmedzených inštalačných krabíc, často označovaných ako "nízke krabičky". Tieto krabice sú základným stavebným kameňom každej elektroinštalácie a ich správny výber a inštalácia je kľúčová pre funkčnosť a bezpečnosť celej sústavy.
Elektroinštalačných krabíc existujú stovky, možno až tisícky druhov - ak počítame aj rozdielne rozmery či tvar. Elektroinštalačné krabice vieme rozdeliť asi podľa miliónov kritérií. Pripojiť do obvodu a skryť nejaký prístroj, napríklad časový spínač, relé a pod. je ich hlavným účelom.
Typy inštalačných krabíc a ich vlastnosti
Krabice pre montáž pod omietku (Zapustená montáž)
Čierna ISO krabica pre vypínače z plastu sa optimálne hodí pre montáž pod omietku s upevnením rozoprením a skrutkami. Má vylamovacie otvory pre káble do priemeru 20 mm. Krytie týchto krabíc je obvykle IP20.
Prístrojové krabice majú kruhový tvar. Väčšina má vnútorný priemer 68 mm a vonkajší 71 mm, záleží však na vyhotovení. Ak budete do krabice inštalovať dvojzásuvku, presvedčte sa v popise produktu, že krabica je na to vhodná. Taká krabica môže mať oválny, ale aj kruhový tvar.
Potrebujete rozdeliť elektroinštalačný okruh na viac častí? Prepojiť navzájom viac káblov? Pre tieto účely slúžia odbočné krabice. Obvykle majú väčší priemer než prístrojové, pokojne aj 103 mm vonkajší. Vďaka tomu budete mať dosť miesta na spojenie viacerých káblov wago svorkami či skrutkovacími venčekmi. Aj niektoré odbočné krabice majú pripravené bočné otvory.
Odbočné krabice nájdete v kruhovom aj hranatom vyhotovení. Tie hranaté sú často väčšie - pokojne aj 150 × 150 mm. Máte v nich teda viac priestoru, napríklad aj na väčšie svorkovnice pre spájanie hrubších vodičov alebo na rôzne elektroinštalačné prvky. Existujú aj nacvakávacie viečka alebo viečka s integrovanou plastovou skrutkou.
Existujú aj univerzálne krabice, do ktorých nainštalujete vypínače, zásuvky aj skrutkovacie viečko. Pre inštalácie s viacerými zásuvkami alebo vypínačmi vedľa seba je možné použiť viacnásobný rámik a samostatné krabice spojené do jedného celku. Niektoré elektroinštalačné krabice pod omietku môžete spojiť tesne vedľa seba pomocou plastových drážok na ich bokoch.
Inštalácia krabíc

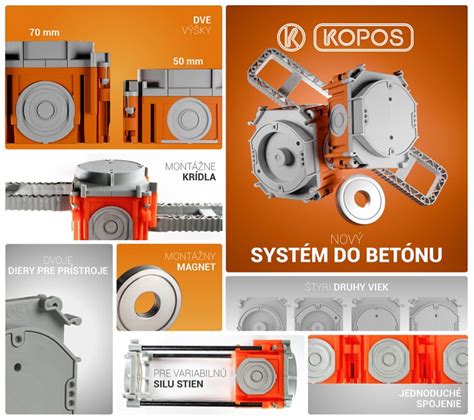

Bežné inštalačné krabice do tehly, pórobetónu či betónu nainštalujete tak, že do vyvŕtaného otvoru dáte sadru, krabicu vtlačíte dnu a sadra sa pretlačí cez otvory na zadnej strane, čím krabicu zafixuje.
Pre montáž do dutých stien, ako je sadrokartón, existujú špecifické riešenia. Krabicu vložíte do otvoru a otáčaním skrutiek pritiahnete pliešky zo zadnej strany dutej steny, tie krabicu zafixujú. Ďalšou možnosťou je, že do vykrúženého otvoru nacvaknete poistný plastový krúžok. Doňho zase vložíte a zacvaknete krabicu. Krabica drží vďaka plastovým poistkám v krúžku. Výhody sú asi jasné: rýchla inštalácia. Nevýhody: hrúbka steny musí byť 12,5 mm alebo 2 × 12,5 mm.
Vzduchotesné krabice

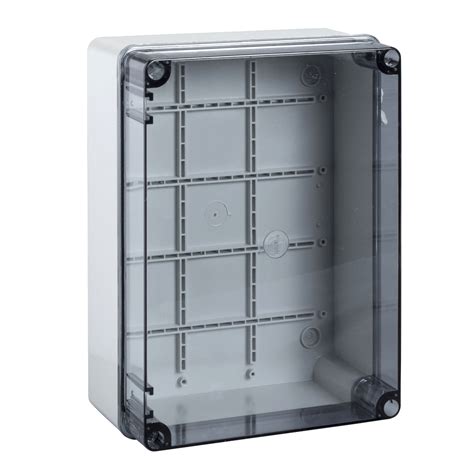

Špecialitou niektorých krabíc do sadrokartónu aj do omietky je, že sú vzduchotesné. Káble do nich privediete cez gumené tesniace membrány, z ktorých najprv vytrhnete predlisované prestupy podľa potrebného priemeru kábla. Vzduchotesné krabice zabraňujú prúdeniu vzduchu cez duté steny a cez káblové chráničky.
Krabice pre zateplenie
Špeciálne krabice sú určené aj pre inštaláciu do zateplených fasád. Prvý typ krabice sa skladá zo základne s otvormi, cez ktoré ju uchytíte priamo do steny. Zo základne vystupuje plastový pilier, ktorý ju prepája s druhým koncom. Pilier zabraňuje vzniku tepelného mosta a zároveň vymedzuje vzdialenosť krabice od steny podľa hrúbky zateplenia. Ďalším typom sú krabice do zateplenia so závitom a drážkami.
Krabice na povrch
Krabíc na povrch sú desiatky… vlastne až stovky typov. Najčastejšie majú hranatý tvar, niektoré sú však zaoblené alebo smerom k vrchu zúžené. Krabice sa líšia aj farbou - môže byť sivá, čierna, hnedá, červená. Niektoré krabice majú priesvitnú vrchnú časť, môžete tak kontrolovať stav prístrojov.
Acedur (pôvodne Acidurky) poznajú starší aj mladší, medzi krabicami ide o klasiku. V súčasnosti sa predávajú pod názvom Acedur a elektrikári ich majú radi kvôli ich robustnosti a odolnosti. Spoznáte ich podľa typického dizajnu so skosenými hranami, integrovaných káblových priechodiek na 4 stranách a otvorov na pripevnenie na povrch. Majú krytie až IP67, takže im nerobí problém ostrekovanie vodou (vydržali by aj krátke ponorenie do vody) a v ich vnútri nájdete 4 alebo 5 skrutkovacích svorkovníc. Panelové krabice sú v podstate iba vaničky, ich vrchnú časť tvorí samotný prístroj.
Kľúčové parametre inštalačných krabíc a vypínačov
Pri výbere inštalačných krabíc a vypínačov je dôležité zohľadniť niekoľko kľúčových parametrov, ktoré ovplyvňujú ich funkčnosť, bezpečnosť a životnosť.
- Hĺbka krabíc: Štandardom pre krabice pod vypínače a zásuvky je hĺbka 43 mm. Pri odbočovacích krabiciach, kde potrebujete prepojiť viac káblov, povedzme aspoň také 4, sa vyžaduje väčší priestor. Pozor si dajte aj pri krabiciach pod vypínačmi, napríklad ak budete do krabice zapájať časovač pre kúpeľňový ventilátor, ale aj pri bežných zapojeniach vypínačov.
- Krytie IP (Ingress Protection): Udáva ochranu proti vniknutiu cudzích telies a vody. Väčšina krabíc na povrch má krytie IP44 a vyššie, takže ich môžete namontovať aj von alebo do vlhkého prostredia. Odolné nástenné spínače s radením 3S majú krytie IP55, zatiaľ čo Acedur krabice dosahujú až IP67.
- Odolnosť proti mechanickému nárazu: Špecifikuje sa skratkou IK a dvojmiestnym číslom (napr. IK10). Pozor si na to dajte hlavne na verejných miestach, kde krabicu môže niekto poškodiť.
- Teplotná odolnosť: Bežný je rozsah -25 °C až +60 °C, čo pre bežné podmienky vyhovuje. Pozor si dajte, ak chcete krabice do extrémnych priestorov.
- Požiarna odolnosť: Udáva sa v minútach - pri väčšine krabíc je to 90 mm. Tieto krabice sú odolné voči vysokým teplotám a udržia elektrický obvod funkčný aj počas požiaru.
- UV stabilita: UV stabilné krabice môžete teda umiestniť aj na slnko - plasty nevyblednú a nepopraskajú. Sú odolné voči UV žiareniu.
Porovnanie typov inštalačných krabíc
| Typ krabice | Montáž | Tvar | Typický vnútorný priemer / Rozmery | Krytie IP (typické) |
|---|---|---|---|---|
| Prístrojová | Pod omietku | Kruhový | 68 mm | IP20 |
| Odbočná | Pod omietku / Do omietky | Kruhový / Hranatý | 103 mm (kruhový), 150x150 mm (hranatý) | IP20 |
| Do sadrokartónu | Do dutých priečok | Kruhový | 68 mm | IP20 (niektoré vzduchotesné) |
| Na zateplenie | Na zateplenie | Špeciálny | Rôzne | Vyššie |
| Na povrch | Na povrch | Hranatý / Zaoblený | Rôzne | IP44 a vyššie (Acedur až IP67) |
| Panelová | Na povrch | Závisí od prístroja | Rôzne | Vyššie |
Špeciálne typy vypínačov a relé pre inštalačné krabice
Trojfázové vypínače
V elektroinštaláciách sa často stretávame s potrebou ovládať trojfázové spotrebiče. Na tento účel slúžia špeciálne trojfázové vypínače, ktoré sa od bežných vypínačov a zásuviek líšia svojou konštrukciou a funkciou. Trojfázové vypínače do krabice sú určené pre zapustenú montáž pod omietku. Táto kategória združuje spínacie prvky, ktoré umožňujú komfortné a bezpečné ovládanie trojfázových zariadení.

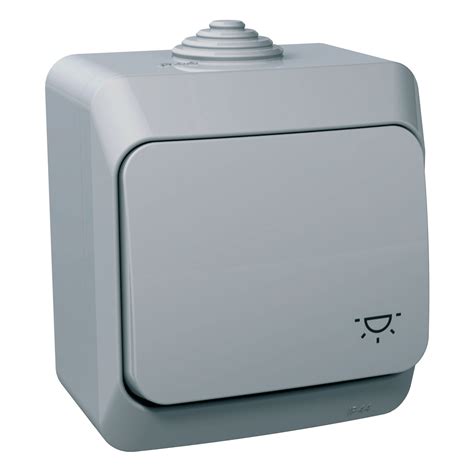

Medzi ne patria napríklad odolné nástenné spínače s radením 3S (trojpólový) pre spínanie 3-fázových zariadení do 25 A. Tieto spínače sú často dostupné v celobielom prevedení, s krytím IP55 a zaťažiteľnosťou 25 A, čo zaručuje ich spoľahlivosť aj v náročnejších podmienkach.
Existujú aj špeciálne typy trojfázových vypínačov, ako napríklad trojfázový spínač v dizajne ABB Tango. Tieto sú určené pre zapustenú montáž, vrátane montáže do dutých priečok, a ponúkajú menovitý prúd 16 A. Tradičné trojfázové sporákové spínače pre zapustenú montáž s osvedčeným dizajnom (Classic) a menovitým prúdom 25 A s integrovanou signalizačnou tlejivkou sú ďalšou možnosťou pre špecifické aplikácie. Pri výbere trojfázového vypínača je dôležité zohľadniť jeho menovitý prúd, typ radenia a spôsob montáže. Pozor si však dajte na maximálny prúd, ten býva pri niektorých iba 16 A.

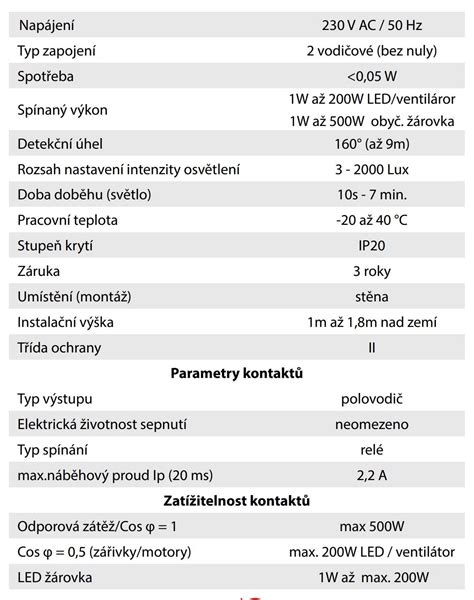

Malé relé a spínacie prvky
Okrem klasických trojfázových vypínačov existujú aj ďalšie spínacie prvky určené do inštalačných krabíc, ktoré rozširujú možnosti automatizácie. Tieto malé relé (impulzné, pamäťové, časové) umožňujú "automatizovať" funkcie v elektroinštalácii, čím zvyšujú komfort a efektivitu.
- Super-multifunkčné časové relé SMR-H/230 a SMR-T/230: Tieto relé sú určené na montáž do inštalačnej krabice pod tlačidlo alebo vypínač, pričom SMR-T/230 je špeciálne navrhnuté pre staršie elektroinštalácie. Umožňujú automatizovať rôzne funkcie.
- Univerzálne časové relé: Taktiež určené na montáž do inštalačnej krabice pod vypínač.
- Elektronické bistabilné (impulzné) relé: Tieto relé sa inštalujú do inštalačnej krabice a sú vhodné pre impulzné ovládanie.
- Pomocné relé VS116B/230: V prevedení BOX od ELKO EP je ideálnym riešením pre diskrétnu automatizáciu a galvanické oddelenie obvodov priamo v mieste inštalácie.
Inteligentné zásuvky a vypínače pre modernú domácnosť
Ultimátny sprievodca pre založenie a rozvoj inteligentnej domácnosti!
Pre modernú inteligentnú domácnosť sú určené Smart zásuvky a vypínače, ktoré nahradia vaše existujúce prístroje. Inteligentné zásuvky a vypínače (Smart) sú kompletné prístroje, ktoré sú navrhnuté na priamu montáž do inštalačnej krabice a poskytujú okamžité ovládanie cez mobilnú aplikáciu (Smart Hub, Tuya).
Tu nájdete hotové dotykové vypínače, Smart zásuvky do steny a zásuvky do zásuvky ("plug-in"). Sú ideálne pre inštalácie, kde sa "mení aj dizajn prístroja", napríklad zvončekovým vypínačom. Moderný jednokanálový smart vypínač s bielym skleneným panelom pre ovládanie osvetlenia cez WiFi (2,4 GHz) podporuje aplikáciu Tuya, hlasové povely a časové plány. Zásuvka s integrovaným Wi-Fi modulom prináša dodatočný komfort.
Ovládanie spínačov je možné cez aplikáciu Tuya alebo Smart Life. Spínač Sonoff MINIR2 premení váš domov na inteligentnú domácnosť. Je kompatibilný aj so štandardnou spínacou skrinkou EÚ. Inovovaný 2-kanálový spínací prvok pre nezávislé ovládanie dvoch okruhov (svetlá, spotrebiče) disponuje vstupmi pre externé káblové tlačidlá. Zapínanie a vypínanie jednotlivých zariadení, čím ušetrí veľa energie.
Využívajú sa aj bezdrôtové riešenia, ako je modulárny rádiový vysielač na DIN lištu (1-modul) s napájaním 230 V AC. Inovatívny bezdrôtový spínací prvok RFSAI-11B-SL od iNELS RF Control je priamou náhradou za model RFSA-11B. Diaľkovo ovládaná zásuvka je praktickým doplnkom. Kompletný set pre bezdrôtový prenos HDO signálu alebo iných spínacích povelov na vzdialenosť až 160 m. Štvortlačidlový bezdrôtový ovládač RF Key-40/W od iNELS v elegantnom bielom prevedení je ideálnym riešením pre pohodlné ovládanie vašej domácnosti. Externá anténa AN-E je nevyhnutným doplnkom pre prvky bezdrôtového systému iNELS RF Control inštalované v kovových rozvádzačoch.
