Komplexný sprievodca výberom a upevnením elektromerového rozvádzača, vrátane montáže do plota

Výber správneho elektromerového rozvádzača je kľúčovým krokom pri realizácii elektrickej prípojky k vášmu domu, chate alebo inému objektu. Tento komponent slúži nielen ako "meracie miesto" pre váš elektromer, ale zároveň predstavuje aj hlavný istič a centrálny bod pre pripojenie celej vašej elektroinštalácie. Vzhľadom na jeho dôležitosť a zodpovednosť, ktorú so sebou nesie, je nevyhnutné pristupovať k jeho výberu s náležitou starostlivosťou a informovanosťou. Proces výberu nie je len o estetike či cene, ale predovšetkým o dodržaní prísnych technických noriem, pripájacích podmienok konkrétnej distribučnej spoločnosti a zabezpečení bezpečnej a spoľahlivej prevádzky vašej elektrickej siete. Elektromerové rozvádzače slúžia na uloženie elektromera, hlavného ističa a ďalšieho príslušenstva. Elektromerový rozvádzač je kľúčovým prvkom elektrickej prípojky. Slúži ako ''meracie miesto'' a ''hlavný istiaci bod''. Musí spĺňať prísne technické normy a pripájacie podmienky konkrétnej distribučnej spoločnosti - tej, ktorá prevádzkuje elektrické vedenie vo Vašej lokalite.

Pochopenie základov: Čo je elektromerový rozvádzač a prečo je dôležitý?

Elektromerový rozvádzač, často označovaný aj ako "skriňa na elektromer" alebo "meracia skrinka", je špecializovaná elektrická skriňa navrhnutá na bezpečné a funkčné umiestnenie elektromera, hlavného ističa a ďalšieho potrebného elektroinštalačného materiálu. Jeho hlavnou úlohou je zabezpečiť presné meranie spotreby elektrickej energie a zároveň poskytnúť prvotnú ochranu celej inštalácie pred prepätím a preťažením pomocou hlavného ističa.

Základné funkcie elektromerového rozvádzača zahŕňajú:

• Meranie spotreby: Umožňuje inštaláciu elektromera, ktorý zaznamenáva množstvo spotrebovanej elektrickej energie.
• Hlavné istenie: Obsahuje hlavný istič, ktorý slúži ako prvá a najdôležitejšia úroveň ochrany celej elektroinštalácie. V prípade poruchy alebo preťaženia siete istič automaticky preruší dodávku elektriny.
• Pripojovací bod: Slúži ako rozhranie medzi verejnou distribučnou sieťou a vnútornou elektroinštaláciou objektu.
• Ochrana: Chráni citlivé meracie a spínacie prvky pred poveternostnými vplyvmi, mechanickým poškodením a neoprávneným zásahom.

Vzhľadom na tieto funkcie je zrejmé, že elektromerový rozvádzač nie je možné vyrobiť "na kolene" alebo improvizovať. Musí spĺňať prísne technické normy a spĺňať špecifické požiadavky distribučnej spoločnosti, ktorá prevádzkuje elektrickú sieť vo vašej lokalite.

Výber podľa distribučnej oblasti: Kľúč k súladu s normami

Jedným z najdôležitejších kritérií pri výbere elektromerového rozvádzača je jeho kompatibilita s distribučnou spoločnosťou vo vašej lokalite. Na Slovensku pôsobí niekoľko distribučných spoločností, pričom každá z nich má svoje vlastné technické pripájacie podmienky a špecifické požiadavky na usporiadanie a zapojenie elektromerových rozvádzačov. Pre Západoslovenskú distribučnú (ZSD) a Východoslovenskú distribučnú (VSD) sú k dispozícii modely, ktoré spĺňajú tzv. "spoločné technické pripájacie podmienky". Pre oblasť Stredoslovenskej distribučnej (SSD) sú tiež dostupné špecifické certifikované rozvádzače. Ako si vybrať podľa distribučnej oblasti? Toto je najdôležitejší parameter.

Je dôležité si uvedomiť, že distribučné spoločnosti sa starajú o prevádzku rozvodnej siete, zatiaľ čo dodávateľom elektriny, ktorý vám posiela faktúry, môže byť iná spoločnosť (napríklad Západoslovenská energetika, SPP, Magna, Elgas a iné). Požiadavky na elektromerový rozvádzač sa však viažu práve na distribučnú spoločnosť.

Pri výbere sa preto riaďte nasledujúcimi odporúčaniami:

• Identifikujte svoju distribučnú oblasť: Zistite, aká distribučná spoločnosť u vás (tj. vo vašej lokalite) pôsobí.
• Vyberte rozvádzač certifikovaný pre danú oblasť: Na trhu nájdete rozvádzače označené ako "pre ZSD", "pre VSD" alebo "pre SSD".
• Preštudujte si technické pripájacie podmienky: V niektorých prípadoch môže byť potrebné poznať špecifické požiadavky distribučnej spoločnosti na vnútorné usporiadanie a zapojenie rozvádzača.

Niektorí výrobcovia, ako napríklad HASMA, ponúkajú elektromerové rozvádzače certifikované priamo pre konkrétne distribučné oblasti, čo vám uľahčí výber a zabezpečí súlad s predpismi.

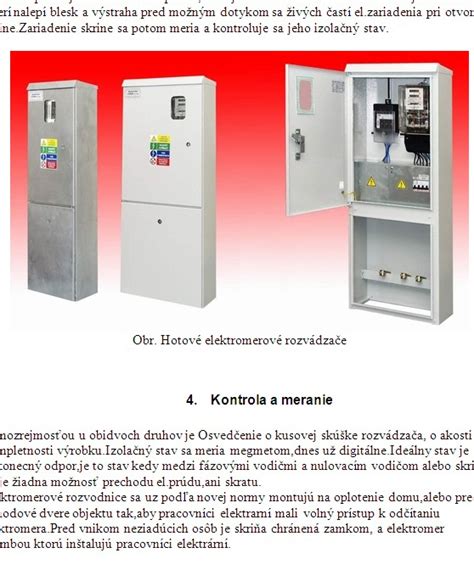

Typy montáže: Kde bude váš rozvádzač umiestnený a ako ho upevniť na plot?

Umiestnenie elektromerového rozvádzača je rovnako dôležité ako jeho typ a musí byť odsúhlasené distribučnou spoločnosťou, zvyčajne v rámci schváleného projektu elektrickej prípojky. Skrinka na elektromer musí byť umiestnená na hranici pozemku, na verejne prístupnom mieste. Elektromerové rozvádzače sa umiestňujú na hranicu pozemku, podľa typu montáže ich máme rozdelené na zapustenie (vhodné do steny), pilierové (určené pre montáž do zeme), nástenné a s montážou na múrik. Elektromerový rozvádzač do plota, do steny či na stenu je v podstate väčšia „kocka“ s rozmermi od cca 30 × 30 cm, samozrejme, existuje mnoho vyhotovení. Spôsob montáže vám distribučná spoločnosť neprikáže, ten je na vás.

Nástenné elektromerové rozvádzače

Tieto rozvádzače sú určené na montáž na povrch steny. Sú vhodné tam, kde je možnosť pripevnenia na pevnú konštrukciu v súlade s požiadavkami distribučnej spoločnosti. Certifikovaný nástenný rozvádzač pre ZSD a VSD (norma 2025) je príkladom takéhoto riešenia.

Zapustené (pod omietku) elektromerové rozvádzače a montáž do plota/múrika

Tieto rozvádzače sa montujú priamo do steny alebo do múrika. Vyžadujú stavebné úpravy, ale poskytujú elegantnejší vzhľad a lepšiu ochranu. Sú ideálne pre moderné stavby alebo rekonštrukcie. Často sa pre ne využíva zamurovanie do steny objektu, pričom stena musí byť na hranici pozemku, napríklad plotový múrik. Elektromerový rozvádzač trojfázový jednotarif E1R pre 1 elektromer je vhodný aj pre uchytenie na omietku, na plot, zamurovanie do plota alebo pod omietku. Tento typ môžete upevniť do plota, na stenu alebo zamurovať do steny či do plota. Certifikovaný zapustený rozvádzač (Z L) pre oblasť Stredoslovenská distribučná (SSD) je určený na zamurovanie. Certifikovaný elektromerový rozvádzač (skriňa) pre oblasť Stredoslovenská distribučná (SSD) je určený pre montáž do výklenku (murovaného plota) alebo na stenu. Ak nebude skrinka na elektromer do steny či do plotu zamurovaná, musíte ju pripevniť na nejaký podstavec či konštrukciu, nemôže voľne visieť.

Pilierové a do zeme zahrabávané elektromerové rozvádzače

Pilierové elektromerové rozvádzače sú špeciálne navrhnuté na montáž do zeme. Zvyčajne majú v spodnej časti tzv. "zemný diel" v tvare písmena U, ktorý zabezpečuje ich stabilitu. Sú vhodné pre miesta, kde nie je možné použiť iné typy montáže, alebo kde sa plánuje osadenie priamo do terénu. Pilierový elektromerový rozvádzač do zeme má v spodnej časti osadený tzv. zemný diel v tvare hranatého písmena U. Vďaka tomu bude držať na mieste dostatočne pevne. Elektromerové rozvádzače so spodným dielom sú určené na zahrabanie priamo do zeme - bez betónovania. Pilierový elektromerový rozvádzač, ktorý môžete zahrabať do zeme bez betónovania (nie je teda určený na zamurovanie či pripevnenie na stenu). Je vybavený podstavcom s otvormi, takže ho môžete ukotviť do betónu. Ak budete neskôr chcieť zabudovať elektromerový rozvádzač do plota či do steny, nekupujte pilierový. Vyberte si variant so zabudovaním do steny a kým nepostavíte plot, uchytíte ho dočasne na kovové podpery.

Počet fáz a taríf: Prispôsobenie vašim potrebám

Ďalším kľúčovým faktorom pri výbere elektromerového rozvádzača je počet fáz a potreba dvojtarifného merania.

Jednofázové vs. trojfázové pripojenie:

• Jednofázové elektromerové rozvádzače sa obvykle inštalujú do malých objektov s nízkou spotrebou elektriny alebo tam, kde je prístupné iba jednofázové pripojenie. Môže to byť garáž, predajný stánok, chatka, chata, malý rodinný dom a pod.
• Trojfázové elektromerové rozvádzače sú štandardom pre väčšinu rodinných domov, komerčných a priemyselných budov s vyššou spotrebou elektrickej energie. 3 fázy nájdete vo väčšine rodinných domov, komerčných či priemyselných budov.

Jednotarifné vs. dvojtarifné meranie:

• Jednotarifné meranie znamená, že cena za elektrickú energiu je počas celého dňa rovnaká. Tento typ je vhodný pre objekty, kde sa elektrina nevyužíva na intenzívne vykurovanie alebo nabíjanie elektromobilov. Trojfázový jednotarifný elektromerový rozvádzač sa používa v rodinných domoch a iných objektoch, kde nepotrebujete využívať elektrinu v nízkej sadzbe - napríklad vykurujete plynom či pevným palivom.
• Dvojtarifné meranie umožňuje využívať nízku (lacnejšiu) sadzbu elektriny počas denných hodín (tzv. "nočný prúd") a počas víkendov. Tú budete mať k dispozícii v noci, prípadne cez víkendy aj v nejakých časových oknách počas dňa. Na využitie dvojtarifného merania je potrebný dvojtarifný elektromerový rozvádzač, ktorý má priestor na osadenie modulu hromadného diaľkového ovládania (HDO) a na príslušné svorky. Toto riešenie je ideálne pre domácnosti, ktoré využívajú elektrické vykurovanie (elektrické kotly, tepelné čerpadlá, podlahové vykurovanie), nabíjajú elektromobily, alebo majú iné vysoké energetické nároky počas nízkej tarify. Pomocou neho dodávateľ elektriny prepína meranie medzi vysokou a nízkou sadzbou. Pri ňom môžete využívať nízku (lacnejšiu) sadzbu elektriny v noci či počas rôznych časových okien a cez víkendy - hovorí sa tomu aj nočný prúd. Prípadné využitie nočného prúdu odporúčame konzultovať s projektantom elektroinštalácie alebo elektrikárom.

Elektromerový rozvádzač pre viacero elektromerov: Riešenie pre dvojdomy a iné

Existuje totiž aj elektromerový rozvádzač pre 2 elektromery, pre 3 elektromery či dokonca pre 4 aj viac elektromerov. Elektromerový rozvádzač pre 2 elektromery či viac elektromerov sa hodí pre dvojdomy, trojdomy, malé bytovky, skupiny garáží, záhradných chatiek, budov s viacerými nájomcami a pod. Veľkou výhodou je, že ušetríte na samotnom rozvádzači, ktorý je lacnejší ako samostatné elektromerové skrine. Do dvojelektromerových rozvádzačov štandardne robíme prípravu na 1 spoločný prívodný kábel od prípojky.

Materiál elektromerového rozvádzača

Väčšina moderných elektromerových rozvádzačov je vyrobená z plastu plneného sklenenými vláknami (napríklad tvrdený polyester so sklolaminátom). Tento materiál je obľúbený pre svoju dobrú elektrickú izoláciu, samozhášavosť a odolnosť voči poveternostným vplyvom, ako je intenzívny dážď či krupobitie. Jednou z nevýhod plastových skriniek môže byť, že po niekoľkých rokoch vystavenia priamemu slnečnému žiareniu sa na ich povrchu môžu objaviť tmavšie škvrny. Dôležité však je, že tieto zmeny vzhľadu nemajú vplyv na pevnosť a funkčnosť materiálu. V SFOS berieme spätnú väzbu od zákazníkov vážne, preto v tomto smere chystáme novinku, ktorá problém odstráni.

Bezpečnosť na prvom mieste: Hlavný istič a plombovanie

Hlavný istič musíte dokúpiť zvlášť… a pozor na max. prúd. Je nevyhnutné zdôrazniť, že hlavný istič nie je štandardnou súčasťou väčšiny dodávaných elektromerových rozvádzačov a musíte si ho dokúpiť samostatne. Pri výbere hlavného ističa sa musíte riadiť hodnotou, ktorú vám schválila distribučná spoločnosť elektriny. Táto hodnota závisí od typu vašej prípojky a predpokladaného maximálneho odberu elektriny. Pre domy či malé objekty bez vykurovania elektrinou sa používa najčastejšie trojfázový 25 A istič s charakteristikou B. Ak má dom väčší odber, môže byť istič väčší. Hlavný istič musí byť plombovateľný vo vypnutom stave. Pri hlavnom ističi sa riaďte hodnotou, ktorú vám schváli distribučná spoločnosť elektriny. Ak budete mať hlavný istič silnejší než 25 A, dajte si pozor na max. prúd, aký znesú vodiče.

Dôležité upozornenie: Elektromer a hlavný istič sú plombované komponenty. Akékoľvek neoprávnené zásahy do plombovanej časti vám môžu spôsobiť sankcie od distribútora elektriny. Preto je absolútne nevyhnutné, aby montáž elektromerového rozvádzača, pripojenie elektromera a hlavného ističa vykonával len kvalifikovaný elektrotechnik. Sami do elektromera a hlavného ističa nezasahujte, pretože vás to môže nepríjemne kopnúť a dokonca zabiť.

Praktické porovnanie a výber

Na trhu existuje široká ponuka elektromerových rozvádzačov od rôznych výrobcov, ako sú SFOS, SEZ Krompachy, HASMA, ETI, Eaton a ďalší. Pri porovnávaní konkrétnych modelov sa zamerajte na nasledujúce parametre:

• Výrobca a oblasť pôsobnosti: Uistite sa, že rozvádzač je určený pre vašu distribučnú oblasť.
• Typ montáže: Zvoľte vhodný typ podľa vašich podmienok.
• Počet fáz a taríf: Vyberte konfiguráciu, ktorá zodpovedá vašim potrebám.
• Maximálny počet elektromerov: Ak potrebujete viacero meracích bodov.
• Maximálny prúd ističa: Skontrolujte kompatibilitu s vaším hlavným ističom.
• Rozmery: Zohľadnite priestorové možnosti.
• Materiál a odolnosť: Plastové rozvádzače sú bežné a odolné.
• Cena: Porovnajte ponuky, ale nezabúdajte na kvalitu a súlad s normami.

Napríklad, pre malé objekty bez elektrického vykurovania môže byť ideálny jednofázový jednotarifný rozvádzač od SEZ Krompachy alebo SFOS. Pre domy s elektrickým vykurovaním a potrebou využívať lacnejší nočný prúd je vhodnejší trojfázový dvojtarifný rozvádzač, napríklad od SEZ Krompachy. Ak potrebujete riešenie pre dvojdom, zvážte dvojelektromerový rozvádzač od SEZ Krompachy.

V tabuľkách nižšie nájdete prehľad niektorých populárnych typov elektromerových rozvádzačov na slovenskom trhu, ktoré vám môžu pomôcť pri rozhodovaní. Tieto prehľady sú orientačné a vždy je potrebné si overiť aktuálne parametre a dostupnosť u konkrétneho predajcu.

Tabuľka 1: Porovnanie vybraných elektromerových rozvádzačov pre montáž na stenu, do steny alebo do plota

Tabuľka 2: Porovnanie vybraných elektromerových rozvádzačov pre montáž do zeme
