Kompletný Sprievodca Výmenou a Inštaláciou Pripojovacieho Potrubia WC

Málokto z nás si dnes dokáže predstaviť život bez splachovacieho WC, tekúcej teplej vody, automatickej práčky apod. Tento komfort zaisťuje nielen prísun vody do domu, ale i odvod odpadov. Výmenu starej či pokazenej záchodovej misy môže zvládnuť každý, ak má správne náradie a postupuje podľa návodu. Dôležité je uvedomiť si, že toaletný systém má niekoľko častí a komponentov. Toaleta je vizitkou nielen v reštauráciách, ale aj vo vašej domácnosti. Ak tá vaša nie je zrovna "na pochvalu", zrenovujte ju. Podľa tohto návodu to zvládnete aj úplne sami.

Základy vnútornej kanalizácie a kľúčová terminológia

Pri realizácii kanalizácie začíname vždy od kanalizačnej prípojky a pokračujeme hlavným svodom, vedľajšími svodmi a po nich zvislými odpadmi. Na ne napojíme pripojovacie potrubie k zariaďovacím predmetom. Pre ľahšie porozumenie by sme sa mali zoznámiť so zažitým názvoslovím:

• Zariaďovací predmet - napr. WC, umývadlo, automatická práčka…
• Pripojovacie potrubie - potrubie medzi zariaďovacím predmetom alebo podlahovou vpustou (zápachovou uzávierkou) a splaškovým odpadným alebo zvodným potrubím.
• Odpadové potrubie - malo by byť priame, pred každým zalomením by mala byť osadená čistiaca tvarovka (v prípade jednopodlažnej budovy teda iba pred napojením na zvodné potrubie 1 m nad podlahou). Dimenze sú zhodné ako pre pripojovacie potrubie. Dimenze sa volí tak vysoká, aby odpadová voda stekala po stenách potrubia a nie v celom priereze - v tom prípade by stekanie nedovolil pretlak vzduchu pod kvapalinou!
• Vetracia potrubie - vyvádza sa 0,5 m nad úroveň strechy, pokiaľ strecha nie je obytná. Pri pohybe osôb na streche (napr. strešná záhrada) sa vyvádza 3 m nad úroveň strechy, pokiaľ je nad strechou ďalšia konštrukcia (ďalšie poschodie), umiestňuje sa vetracia potrubie najmenej 3 m od nej. Variantou vetracieho potrubia je takzvaný kanalizačný prívzdušňovací ventil.
• Zvodné potrubie - je vedené pod stropom podzemných miestností alebo v zemine pod objektom v základoch.

Všetky tieto zásady vychádzajú však z jedného požiadavku, ktorým je umožniť dostatočný odtok odpadových vôd zo zariaďovacích predmetov bez odsávania zápachových uzávierok a spätného zatekania. Pri stavbe domu musíme dodržať minimálny sklon ležatého potrubia - 3 % (3 cm na 1 m).

Dôležité aspekty pripojovacieho potrubia WC

Pripojovacie potrubie sa vedie ako nevetrané, vo sklone minimálne 3 %. Malo by byť čo najkratšie a najpriamejšie. Minimálnu dimenziu pripojovacieho potrubia určuje norma, respektíve výpočet. V praxi platí, že pripojovacie potrubie WC a výleviek volíme DN100, van, umývadiel a kuchýň DN70. Pre vedenie by sme mali kalkulovať s výškou osadenia zariaďovacích predmetov a faktom, že odbočky a napojenia sa vyrábajú iba v určitých uhloch (15°, 30°, 45°, 60°). Napojenie pripojovacieho potrubia na odpadové potrubie je možné vykonať nad stropom aj pod ním.

Typy pripojovacích potrubí: vetrané a nevetrané

U nás sa väčšinou inštalujú pripojovacie potrubia nevetrané (bez vetracieho potrubia alebo prívzdušňovacieho ventilu), u nichž je nutné dodržať správne priemery a ďalšie zásady, aby odpadové vody dobre odtekali a podtlak nedosahoval nadmerných hodnôt. Spádová výška súvisí u nevetraných pripojovacích potrubí s prietokom a môže teda byť pri rôzne veľkých prietokoch u pripojovacích potrubí rovnakého priemeru rozdielna. Dĺžka nevetraných pripojovacích potrubí nemá prekročiť 4 m.

Kolena s veľkým uhlom môžu spôsobovať upchávanie a zahlcovanie pripojovacieho potrubia, ktorého následkom je podtlak a možné odsávanie zápachových uzávierok. Pokiaľ je na pripojovacie potrubie napojená záchodová misa alebo výlevka s odtokom DN 100 je počet kolien s uhlom nad 67,5° obmedzený na najviac jedno. Sklon pripojovacích potrubí nemá byť menší ako 3 %.

Ako už bolo uvedené, je u vetraných pripojovacích potrubí možné prisatie vzduchu pri podtlaku buď vetracím potrubím z vonkajšieho prostredia, alebo prívzdušňovacím ventilom z miestnosti. Preto nie sú medzné hodnoty pre použitie vetraných pripojovacích potrubí tak prísne ako u pripojovacích potrubí nevetraných. Ich spádová výška môže činiť až 3 m, dĺžka až 10 m (pokiaľ je možnosť čistenia), počet kolien s uhlom nad 67,5° je obmedzený iba u pripojovacích potrubí od záchodov a výleviek (najviac jedno). Pokiaľ teda nie je možné dodržať medzné hodnoty pre nevetrané pripojovacie potrubia, je vhodné navrhnúť pripojovacie potrubie vetrané opatrené prívzdušňovacím ventilom, ktorý však musí byť dimenzovaný výpočtom.

Aby bolo zabránené spätnému zatekaniu, smie sa na ležatých častiach pripojovacích potrubí používať len šikmé odbočky s uhlom do 60° (obvykle s uhlom 45°). Pri napojovaní pripojovacích potrubí od záchodových mís alebo výleviek s napojením DN 100 na odpadové potrubie pomocou dvojitej odbočky s uhlom väčším ako 67,5° nesmie byť jednotlivé pripojovacie potrubia napojené proti sebe, ale musia v pôdorysnej rovine zvierať uhol najviac 135° (lepšie len 90° - rohová odbočka). U záchodových mís nesmie pripojovacie potrubie spomaľovať odtok vody pri ich splachovaní.

Rovněž problematické je zasekávání připojovacího a svodného potrubí do stěny. Dimenze je natolik velká, že naruší vlastnosti jak akustické, tak tepelně technické, občas i statické. Ak vedieme zvodné potrubie DN100 priečkou hrúbky 150 mm, vedzme, že potom priečka prestane plniť svoj účel akustickej deliacej konštrukcie. Odporúčajú sa teda vrelé inštalačné predsteny na pripojovacie potrubie (zvislé aj podhľady pod stropom) a inštalačné šachty pre zvodné potrubie.

Zásady pre riešenie pripojovacích potrubí uvedené v ČSN 75 6760 sa môžu zdať na prvý pohľad zložité.

Výber novej toalety

Chystáte-li sa na rekonštrukciu kúpeľne, neminie vás ani výmena a výber novej toalety. Možno bude dobré sa v jej rámci zamyslieť nad jej súčasným umiestnením, veľkosťou misy a funkčnosťou. Výber novej toalety by mal predchádzať jej starostlivý výber. Budete iste váhať nad tým, či siahnuť po klasickej stojacej toalete, alebo po závesnom WC.

Stojace vs. Závesné WC

Pre závesnú toaletu hovorí úspornosť, uľahčený upratovanie vďaka voľnému priestoru pod ňou, naproti tomu je jej inštalácia náročnejšia a rozhodne nemožno umiestniť tam, kde je stále umakartové jadro, alebo sa ešte len chystá výmena stúpačiek. Závesné toalety sú elegantné a čoraz viac obľúbené. Je to aj vďaka vizuálnemu skrytiu vodovodných častí toalety. Ak vymieňate stojace WC za závesné, budete musieť v prvom rade vybudovať predstenový prvok. Výhodou závesného WC je možnosť nastaviť výšku misy podľa potreby.

Typy splachovania

• Otvorený splachovací okruh - voda tečie z jedného otvoru záchodovej misy po celom jej obvode.
• Uzavretý splachovací okruh - voda vyteká z niekoľkých otvorov naraz.
• Ploché splachovanie - misa má vyvýšené miesto bez vody, nájdeme ho väčšinou u starých typov a v nemocniciach.
• Hlboké splachovanie - je celkom zaplnené vodou.

Zároveň je z ekologického hľadiska vhodné siahnuť po dvojitom systéme splachovania, kedy je tlačidlo rozdelené na dve časti, pričom pri stlačení malej pretečú toaletou asi 3 litre vody, u veľkej je to potom zhruba dvakrát viac. Použiť sa taky dá štart/stop systém, ktorý pri správnom používaní vie byť taky veľmi šetrný.

Demontáž starej toalety

Prvým krokom je, samozrejme, demontáž starej záchodovej misy. Pri demontáži postupujte nasledovne. Najskôr uzavrite rohový ventil a vypustite splachovaciu nádrž. Následne uvoľnite skrutky a rozrežte silikón. Pri stojacom WC odmontujte splachovaciu trubicu a misu odpojte od pripojovacieho hrdla. Závesné WC stačí po uvoľnení skrutiek iba vytiahnuť. Po odstránení skrutiek misu opatrne vytiahnite, a to tak, aby sa nepoškodila manžeta odtokovej rúry. Najlepšie je misu nakloniť dopredu a vytiahnuť nahor. Zvyšok vody vypustite do vedra. Nezabúdajte na dôkladné odstránenie zvyškov silikónu a odmastenie povrchov.

Montáž novej stojacej toalety (Kombi WC)

Montáž novej kombi toalety: Výmeny starej toalety za novú sa nemusíte obávať, zvládnete ju sami. Stačí sa držať jednoduchého návodu.

1. Na zadnú stranu misy pripevnite novú prípojku splachovacej trubice.
2. Zmerajte výšku splachovacej rúrky. Výšku merajte od podlahy až do miesta napojenia na splachovaciu nádrž.
3. WC misu dobre vycentrujte a na podlahe spravte ceruzkou vonkajší obrys. Pokiaľ má nová misa otvory k pripevneniu inak, než tá pôvodná, a dlažba zostane rovnaká, zatmelte či zasadrujte staré diery. Pokiaľ nemožno využiť otvorov po pôvodnej toalete, vyvŕtajte tu nové v danej rozteči, nasaďte do nich hmoždinky.
4. Na zem položte tesnenie s vytvorenými otvormi na skrutky, možno k tomu využiť napríklad kus lina alebo môžete zúbkovanú rýchlomontážnu pásku nalepiť na spodnú stranu misy.
5. Prepojte misu pružnou manžetou s odpadovou rúrou. Spojiť sa musí čo najtesnejšie.
6. Misu je teraz možné čiastočne priskrutkovať, potom pripojiť splachovacie potrubie a skrutky teraz dotiahnuť. Nasaďte WC na upevňovacie uholníky a pripojovacie hrdlo nasaďte na prípoj WC.
7. Okolo toalety je ešte potrebné silikónom utěsnit spoj so zemou.
8. Napojte splachovaciu nádrž k prívodu vody a overte si tesnosť. Pozor na niektoré nádržky - mávajú otvory pre prívod vody na oboch stranách a je potrebné záslepkou uzavrieť ten, ktorý nebudete používať.
9. Teraz nezostáva, než opäť vodu pustiť a je hotovo. Nasleduje kontrola. Sú spojenia dobre utesnené? Nedochádza k úniku vody?

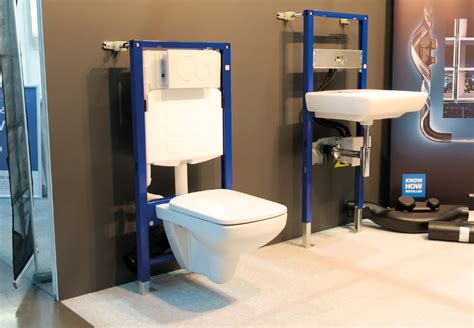

Montáž nového závesného WC

Vymeniť staršiu toaletu za závesnú je o niečo zložitejšie, ale výsledný komfort i vzhľad za to stojí. Demontáž prebieha rovnako, ako teda postupovať pri montáži?

1. Predstenový systém nastavte do požadovanej výšky pomocou spodného skrutkovania.
2. Zmerajte potrebnú dĺžku pripojovacieho hrdla a splachovacej rúrky. Prepojte odpadovú trubku pomocou kolien s montážnym prvkom.
3. Je nutné veľmi pečlivo spojiť prívod vody so splachovacou nádržkou, aby boli dokonale tesne uzavreté.
4. Pred pripevnením WC na stenu je potrebné aplikovať protihlukovú izoláciu. Teraz je potrebné obložiť predstenový systém sadrokartónom, ideálne je kvôli pevnosti použiť dve vrstvy dosiek. Vymerajú a vyrežú sa do nich otvor pre ovládanie splachovača a otvory pre tyče a odtok.
5. Stenu teraz môžete obložiť dlaždicami.
6. Pomocou skrutiek pripevnite závitové tyče, pripojte tesnenie na pripojovacie hrdlo a nasaďte do odpadu v stene.
7. Na misu nalepte zúbkovanú rýchlomontážnu pásku či protihlukovú dosku, ktorá bude plniť funkciu protihlukovej izolácie a tiež vyrovná nerovnosti medzi stenou a toaletou.

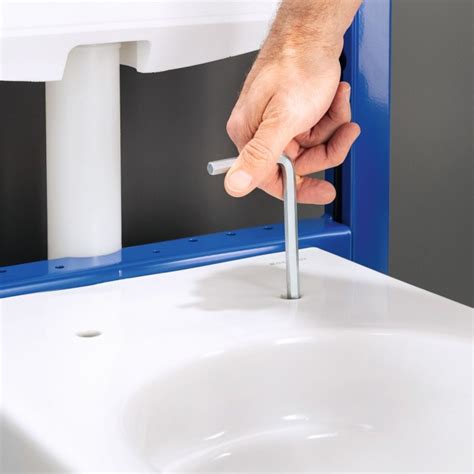

8. Misu nasaďte na závitové tyče v stene, pridajte matice a dotiahnite. Tiež nezabudnite skontrolovať vodováhou pozíciu.
9. Zostáva pripevniť sedátko a vyspárkovať silikónom miesto medzi stenou a misou.

Materiály pre kanalizačné potrubia a ich správna inštalácia

Pri vedení odpadov svojpomocne oceníme predovšetkým materiály, ktoré sú lacné, dostupné a ľahko sa s nimi manipuluje. Asi najpoužívanejším materiálom na našom trhu je KG systém. Jedná sa odolné trubky z PVC s hladkým vnútorným i vonkajším povrchom. Jednotlivé diely sa do seba zasúvajú a spoje sa následne poisťujú tesniacimi krúžkami. Potrubie sa dá ľahko rezať, odporúča sa pílkou na to určená. Rez musí byť v pravom uhle. Ďalšou variantou je HT systém, na rozdiel od KG systému nie je materiálom PVC, ale polypropylén.

Správna pokládka a spájanie KG kanalizačného potrubia je kľúčová pre dlhodobú funkčnosť kanalizácie. Väčšina problémov nevzniká kvôli materiálu, ale kvôli chybám pri montáži.

Príprava a kontrola materiálu

Ešte pred zahájením prác je nutné skontrolovať stav KG trubiek i tvaroviek. Zamerajte sa predovšetkým na hrdlá, ktoré nesmú byť prasknuté alebo deformované, a na pryžové tesnenia, ktoré musia byť správne usadené v drážke. Pri teplotách pod 0 °C je PVC krehšie, preto je nutná zvýšená opatrnosť. Podsyp je zásadný pre rovnomerné rozloženie zaťaženia. Vytvára sa z jemného piesku alebo triedenej zeminy bez ostrých kameňov a musí mať minimálnu hrúbku 100 mm. Dôležité je, aby lôžko nebolo vodorovné, ale presne sledovalo spád potrubia.

Spájanie a úprava potrubia

KG potrubie sa spája hrdlovými spojmi s pryžovým tesnením. Po očistení spájaných častí sa nanesie montážne mazivo a trubka sa zasunie do hrdla. Následné mierne povytiahnutie o 5-10 mm zaistí dilatačnú rezervu. Pri skracovaní trubiek musí byť rez kolmo a hladký. Po reze je nutné odstrániť otrepy a ľahko zraziť hranu, aby pri zasunutí nedošlo k poškodeniu tesnenia.

Spád a tvarovky

Správne navrhnutý spád zaisťuje samočistiacu schopnosť kanalizácie. Kanalizácia sa skladá z rovných úsekov i tvaroviek. Pre zmeny smeru, napojenie vetiev alebo prechody medzi priemermi používajte vždy kompatibilné KG tvarovky.

Obsyp a kontrola

Obsyp stabilizuje potrubie a prenáša zaťaženie do okolitej zeminy. Vykonáva sa rovnomerne po oboch stranách a nad potrubím. V blízkosti trubky sa hutní ušľapaním. Po kompletácii rozvodov potrubí sa vykonáva kontrola nepropustnosti. Pred definitívnym zasypaním je nutné skontrolovať správne vedenie potrubia, spád a tesnosť spojov. Až potom je možné výkop uzavrieť.

Na záver je dôležité si zapamätať: kvalitné lôžko a obsyp sú rovnako dôležité ako potrubie, spoje musia mať dilatačnú rezervu, spád rozhoduje o funkčnosti, pečlivá montáž = dlhá životnosť.
