Výber a výpočet optimálneho výkonu plynového kotla pre rodinný dom s rozlohou 140 m²

Plynový kotol je vykurovacie zariadenie, ktoré zabezpečuje teplo v našej domácnosti. Niektoré kotly zabezpečujú aj teplú vodu pre naše vodovodné kohútiky a sprchy. V súčasnosti sú poplatky za energie významnou súčasťou rodinných rozpočtov. Pri výstavbe nového domu alebo pri rekonštrukcii existujúceho objektu je preto kľúčové zvoliť správny typ vykurovania, ktorý bude spoľahlivo fungovať dlhodobo a zároveň minimalizuje prevádzkové náklady.

Prečo je výkon kotla kľúčový?

Pre výber kotla a jeho optimálne fungovanie je dôležité vopred určiť potrebný výkon. Výkon kotla patrí k základným parametrom, ktoré je potrebné zvažovať pri kúpe nového tepelného zdroja. Dozviete sa, čo je to modulácia výkonu kotla, prečo je dôležitá, ako vypočítať výkon kotla a aké spôsoby výpočtu výkonu kotla existujú a čo k tomu potrebujete poznať. Na základe toho sa potom môžete lepšie rozhodnúť, aký kotol do rodinného domu, bytovky, kancelárskej budovy či obchodu je najlepší.

Výkon kotla na vykurovanie je jednou z najdôležitejších vlastností vykurovacieho zariadenia. Výkon kotla závisí predovšetkým od toho, aké množstvo tepla je potrebné dodať do daného priestoru (bytu, domu, kancelárie, obchodu, či iného typu priestoru), aby bola vytvorená tepelná pohoda pre obyvateľov, nájomcov, zákazníkov. Ak má vybraný kotol na vykurovanie plniť úlohu zabezpečenia optimálnej tepelnej pohody a zároveň fungovať pri čo najmenších prevádzkových nákladoch, je dôležité poznať aj tepelnú stratu domu alebo budovy.

Dôležité parametre pri výbere plynového kotla

Z odborného hľadiska by mal výber kotla závisieť od podrobných konštrukčných výpočtov. Prax však ukazuje, že to nie je vždy možné. Mnohé budovy nemajú projektovú dokumentáciu alebo boli zateplené neskôr. V tomto prípade je dôležité zamerať sa na špičkové hodnoty potreby tepla, ktoré nám umožnia odhadnúť približný potrebný vykurovací výkon. K tomu, aby sme mohli aspoň orientačne určiť požadovaný výkon kotla, musíme poznať niekoľko dôležitých údajov:

• Obytná plocha domu: Ústredný parameter pre určenie rozsahu.
• Celkový súčet objemu vykurovaných miestností: Spolu s plochou tvorí základ pre výpočet.
• Vek budovy: Staršie domy majú spravidla vyššie tepelné straty.
• Prípadné zateplenie: Kvalita izolácie má zásadný vplyv na potrebu tepla.
• Typ inštalovaného vykurovacieho systému: Či je systém novší alebo starší, radiátory alebo podlahové kúrenie.
• Klimatické pásmo: V ktorom sa dom nachádza.
• Typ vetrania: Ovplyvňuje tepelné straty.
• Požiadavky na teplú úžitkovú vodu (TÚV): Počet členov domácnosti a kúpeľní ovplyvňuje potrebu vyššieho výkonu kotla pre ohrev TÚV.

Od týchto vlastností totiž závisí maximálny výkon kotla, ktorý je potrebné vypočítať ešte pred samotnou kúpou. Získaný výsledok vyjadrený v kWh/m2/rok by sa mal porovnať s výpočtom ukazovateľa maximálnej potreby tepla. Ďalším krokom bude porovnanie výkonu konkrétnych spotrebičov - nezabudnite, že nové plynové kotly majú vysokú účinnosť, ktorú môžu kompenzovať nižším tepelným výkonom.

Ako vypočítať potrebný výkon plynového kotla?

Správny výkon je nutné vždy vybrať na základe projektového výpočtu, kde sú určené tepelné straty budovy. Správne naprojektovaný kotol zabezpečí dostatok tepla aj v chladných aj prechodných obdobiach v roku a dovoľuje znížiť výkon na optimálnu hodnotu.

Orientačné metódy výpočtu

Orientačný výkon kotla, potrebný na vykúrenie priestorov, si môžete vypočítať aj sami. Následne zúžiť výber na zariadenia spĺňajúce kritériá a na záver sa rozhodnúť pre konkrétny kotol. Samozrejme, ide iba o orientačný výpočet výkonu kotla a odporúčame konzultovať túto problematiku s odborníkmi. Rovnako tak je potrebné sa pri výbere konkrétneho kotla poradiť s projektantom budovy alebo vykurovacieho systému.

Všeobecné pravidlá pre orientačný výpočet

• Niekedy sa uvádza, že na jeden meter štvorcový je potrebný výkon zhruba 70 až 80 Wattov tepelného výkonu (35-40 Wattov na meter kubický) pri novšej budove s modernou inštaláciou vykurovania.
• Pri starších domoch bez tepelnej izolácie a teda väčšími tepelnými stratami domu a s tradičnou inštaláciou vykurovania sa jedná o hodnotu približne 150 až 160 Wattov na meter štvorcový (70 - 80 Wattov na m³).
• Štandardný predpoklad je, že pre každý 10 m² podlahovej plochy by malo byť 0,6 kW výkonu. Pri ploche 100 m² je to 6 kW, pri ploche 200 m² je to už 12 kW. Ide však o veľké zjednodušenie, ktorého cieľom je poskytnúť akýsi referenčný bod.

Výpočet podľa vzorca

Na odhad môžete použiť vzorec pre potrebu tepla budovy:

plocha rodinného domu (m²) x výška miestností (m) x 30 (koeficient W/m³) / 1000

Treba podotknúť, že tieto hodnoty sú iba orientačné a neberú do úvahy možné rezervy a špecifické podmienky odlišné pre každý objekt. Teda napríklad koľko členov domácnosti žije v dome, od čoho následne závisí potreba vykurovania jednotlivých miestností alebo požiadavky na množstvo teplej vody. Orientačný potrebný výkon zdroja tepla ako aj ročnej spotreby zemného plynu v závislosti od plochy vykurovania, kvality domu a iných faktorov, si môžete sami vypočítať aj na stránke SPP.

Tabuľka orientačného výkonu kotla podľa plochy a objemu

Jednou z možností, ako vypočítať orientačný výkon kotla, je na základe nasledovnej tabuľky:

Pre dom s rozlohou 140 m² by podľa tejto tabuľky bol potrebný výkon niekde medzi 9 kW (pre 112 m²) a 15 kW (pre 187 m²), v závislosti od konkrétnych parametrov domu.

Výkon plynového kotla pre dom s rozlohou 140 m²

Keďže v predložených materiáloch sa spomína dom s rozlohou 150 m², môžeme tieto údaje aplikovať aj na dom s rozlohou 140 m², pretože ide o veľmi podobné metráže a rozdiely v potrebnom výkone budú minimálne. Pre relatívne nové domy s vykurovacím systémom nového typu sa odporúča dvojfunkčný plynový kotol.

Podľa našich odporúčaní pre dom s rozlohou 150 m² treba vybrať plynový kotol s výkonom 12-15 kW, v závislosti od stupňa izolácie. Moderný dom s potrebou 60 W/m² teoreticky potrebuje plynový kotol s výkonom len 9 kW, pokiaľ ho nechcete používať aj na ohrev úžitkovej vody. Rodinný dom postavený v rokoch 1980 až 2000 s potrebou 90 W/m² vyžaduje kotol s výkonom 12 kW. K tomu je však potrebné pridať určitú časť výkonu kvôli zabezpečeniu teplej úžitkovej vody pre obyvateľov.

Veľmi často sa stane, že montážny tím odporučí inštaláciu populárneho rozmeru, napríklad 24 kW, čo bude dobrým riešením. Plynové kotly totiž majú schopnosť modulácie, teda prispôsobenia práce reálnym potrebám. Netreba sa obávať naddimenzovania plynového kotla, nebude spotrebovávať viac plynu. Je to veľmi jednoduché na vysvetlenie - dnešné plynové kotly sú totiž veľmi moderné zariadenia, plné teplotných čidiel, ktoré sa automaticky vypnú, keď dosiahneme požadovanú teplotu. Prúd plynu a jeho spotreba budú okamžite odpojené a nebudeme platiť viac za účty.

Modulácia výkonu kotla

Ovládanie výkonu kotla zabezpečuje takzvaná výkonová modulácia. Moduláciu možno zjednodušene prirovnať k regulácii plameňa klasického plynového sporáka. Keď potrebujeme, aby sa voda v hrnci zohriala rýchlo a na vysokú teplotu, tak nastavíme čo najväčší plameň. Naopak, ak potrebujeme zohriať vodu v hrnci pomaly na nižšiu teplotu a udržiavať ju, tak nastavíme malý plameň. Kotol mení svoj výkon automaticky podľa monitorovaných a vyhodnocovaných vstupných parametrov. Podľa nich potom nastavuje optimálny výkon na prevádzku.

Široká lineárna modulácia výkonu kotla umožňuje rovnomerné vykurovanie priestoru bez zbytočného cyklovania kotla. Cyklovanie kotla predstavuje vlastne časté vypínanie a zapínanie, čo prináša zvýšené opotrebovávanie jednotlivých častí kotla a nehospodárnu prevádzku. Každý kvalitný kotol je vyrobený spôsobom, aby vedel plynule regulovať svoj výkon v čo najväčšom rozsahu. Napríklad od 10 % nominálneho výkonu až po samotný nominálny výkon. Pre veľkú časť vykurovacieho obdobia (zhruba až tri štvrtiny sezóny) pre kúrenie v domoch stačí 15 až 50 % nominálneho výkonu kotla. Pri súčasných novostavbách sa táto okamžitá tepelná strata pohybuje okolo 2 až 4 kW. Práve z tohto dôvodu je dôležité pri kúpe vybrať kotol s takými parametrami, aby dokázal optimálne fungovať a zabezpečiť tepelný komfort aj pri teplotách okolo 0 °C.

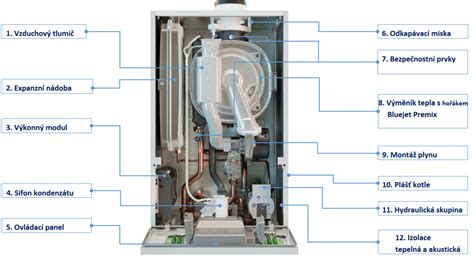

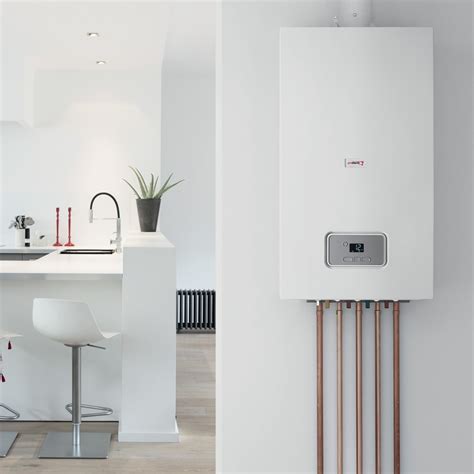

Plynové kondenzačné kotly

Vykurovanie zemným plynom je jedným z najrozšírenejších typov vykurovania. Moderné kondenzačné kotly využívajú teplo zo spalín na zvýšenie svojej účinnosti. Sú vhodné pre rodinné domy a dosahujú účinnosť až okolo 94 %. Kondenzačný kotol pracuje pri nízkej teplote vody s veľmi vysokou účinnosťou, keďže získava dodatočné teplo aj zo spalín. To súvisí s kondenzáciou, teda s javom produkcie tepla energeticky úspornejším spôsobom, ktorý je však dosiahnuteľný len pri relatívne nízkych teplotách - čo bohužiaľ radiátory často neumožňujú. Prirodzene, kondenzačný kotol môže slúžiť aj v starom, menej energeticky úspornom stavebníctve, avšak jeho potenciál sa naplno prejaví v kombinácii s nízkoteplotnými vykurovacími systémami.

Výhody plynového kondenzačného kotla

• Osvedčená technológia s vysokou účinnosťou.
• Bezúdržbová prevádzka.
• Možnosť ohrevu úžitkovej vody.
• Malé rozmery a estetický vzhľad, vhodné aj do kúpeľne, zvyčajne určené na zavesenie na stenu.
• Možnosť kombinácie s modernou ekvitermickou reguláciou, solárnym či fotovoltickým systémom pre ešte vyššie úspory.

Nevýhody plynového kondenzačného kotla

• Vysoké investičné náklady.
• Možné obmedzenia v dostupnosti plynu a rastúce ceny.
• Náročné formality spojené s pripojením do siete.
• Potreba nájsť technickú miestnosť.
• Dlhá doba montáže a náklady na servis a kontrolu.

Tepelné straty a izolácia - staršie vs. novšie domy

Spotreba tepla v starom dome je výrazne vyššia ako v novom, to je samozrejmé. Staršie stavebníctvo sa vyznačuje o niekoľko desiatok percent vyššími tepelnými stratami (v extrémnych prípadoch až o 80% viac). Preto je pre optimálnu a úspornú prevádzku vykurovania zemným plynom dôležitá kvalita tepelnej izolácie rodinného domu.

Čím lepšia je tepelná izolácia, tým menej tepla uniká, tým účinnejšie je plynové vykurovanie. Orientačné hodnoty tepelných strát sú prispôsobené roku výstavby rodinných domov s použitím podobných technológií:

• 120 až 200 W/m²: Nezateplené rodinné domy postavené pred rokom 1980.
• Od 90 do 120 W/m²: Zateplené domy z 80. rokov.
• Od 60 do 90 W/m²: Rodinné domy postavené pred rokom 2000 vybavené modernými oknami a dobrou izoláciou.
• 40 až 60 W/m²: High-tech budovy.
• 15 až 40 W/m²: Moderné energeticky účinné budovy.

V slovenských podmienkach je maximálna tepelná strata platná len pri najnižších vonkajších teplotách, zvyčajne pod -12 alebo -15 °C. Takéto obdobie však trvá zvyčajne maximálne pár týždňov. Bežne sa teploty v zimnej sezóne pohybujú okolo nuly. V takých prípadoch teda postačuje výkon kotla menší ako 25 % tepelnej straty domu alebo budovy.

Pripojenie plynového kotla v starom dome

Plynový kotol moderného typu nemôže pracovať v otvorenom systéme, čo je typ systému charakteristický pre staré inštalácie. Otvorený systém sa vyznačuje tým, že voda v ňom cirkulujúca má stály prístup k vzduchu v otvorenej expanznej nádobe (systém je doslova otvorený). Prístup vzduchu spôsobuje odparovanie vody, čo vyvoláva potrebu jej dopĺňania. Prítok novej vody obsahujúcej minerály neustále obnovuje potenciál na tvorbu vodného kameňa a usadenín vápna v inštalácii, najmä ak máme tvrdú vodu, čo je bežný problém.

Ak inštalujeme plynový kotol v starom dome s nezmodernizovanou inštaláciou, je potrebné rozdeliť inštaláciu ústredného kúrenia na 2 časti, z ktorých jedna bude krátky obeh uzavretého systému - v nej musí byť kotol. Zvyšok systému zostane v otvorenom systéme. Spojenie oboch systémov sa uskutoční prostredníctvom doskového výmenníka tepla pre plynový kotol. Výmenník, za predpokladu správneho výberu, prenesie teplo z uzavretého systému na otvorený systém, teda na radiátory. Na to je potrebné pamätať, aj keď ideálom by bolo prepracovanie celého systému na uzavretý, čo sa v zásade rovná vytvoreniu systému ústredného kúrenia v starom dome odznova.

Ak nemôžeme zmodernizovať celú inštaláciu, stojí za to postarať sa aspoň o zníženie deštruktívneho vplyvu tvrdej vody v otvorenom systéme na radiátory a pod. - montážou zmäkčovačov vody.

Jednofunkčný alebo dvojfunkčný plynový kotol?

Výber kotla by mal závisieť od našich individuálnych potrieb, očakávaní a skutočnej potreby tepla. Prietokový kondenzačný kotol funguje na princípe okamžitého ohrevu vody. Spúšťa sa len vtedy, keď pustíte vodu alebo keď zásobuje ústredné kúrenie. Aby dokázal obe tieto úlohy vykonávať naraz, nutne potrebuje vyšší výkon.

• Dvojfunkčný plynový kotol (prietokový): Odporúča sa pre relatívne nové domy s vykurovacím systémom nového typu. Je malý, nevyžaduje veľkú kotolňu a má pomerne estetický vzhľad - ak ho budeme musieť inštalovať napríklad v kúpeľni. Zvyčajne je taký kotol určený na zavesenie na stenu. Dvojfunkčné prietokové kotly by mali mať vyšší výkon vzhľadom na špecifický charakter ich prevádzky.
• Kondenzačný kotol so zásobníkom teplej vody: Ak vlastníte stredne veľký dom s vyšším odberom teplej vody a viacerými kúpeľňami, poobzerajte sa radšej po tomto type. Pri sprchovaní čerpáte už zohriatu vodu zo zásobníka a kotol sústredí svoj výkon najmä na vykurovanie. Máte tak už predstavu o type nového kotla, no stále neviete, aký výkon zvoliť? V prípade, že má vaša domácnosť napríklad tri spálne a dve kúpeľne s vaňou a sprchou, radšej sa poobzerajte po kotle do 26 kW. Pre potreby členov rodiny bývajúcich v podobnom dome väčšinou postačí zabudovaný zásobník s objemom okolo 50 litrov. Máte veľkú rodinu a veľký dom s viac ako štyrmi spálňami a tromi kúpeľňami? Potom je namieste hľadať kotol s výkonom do 35 kW.

Vo všeobecnosti tak platí, že čím viac radiátorov máte v domácnosti, tým výkonnejší kotol na ich zásobovanie potrebujete, najmä ak ide o staršie radiátory vyžadujúce vyššiu teplotu vody.

Praktické rady pre výber plynového kotla

Ak ste sa rozhodli kúpiť nový kotol, mali by ste si najskôr ujasniť, čo vlastne od vášho vykurovacieho zariadenia očakávate a akú veľkú sumu ste ochotní investovať do kúpy. Dôležitým faktorom je aj použité palivo a veľkosť objektu alebo miestností, ktoré chcete prostredníctvom kotla vykurovať.

• Konzultujte s odborníkmi: Tento výber by ste mali za každých okolností prediskutovať s odborníkmi. Každá budova je iná, preto sa pri kúpe plynového kotla odporúča poradiť s odborníkom.
• Zohľadnite rezervu: Stavte si na plynový kotol, ktorého výkon bude o 20 % vyšší, než uvádzajú vaše výpočty, aby ste mali rezervu pre špičkové požiadavky alebo ohrev TÚV.
• Termomodernizácia: Pred investíciou do plynového kotla odporúčame zatepliť nezateplený dom postavený pred rokom 1980. Ak nie je možné vymeniť celú inštaláciu za novú - stojí za to začať s radiátormi a vymeniť ich za radiátory nového typu, ktoré majú v sebe 3x menej vody. Ďalej je potrebné rozhodne zatepliť budovu.

Náklady na vykurovanie a úspory

Vedeli ste, že náklady na vykurovanie tvoria vyše 60 % energií spotrebovaných v domácnosti? Aj tieto náklady však môžete znížiť, ak si dáte pozor na výber vykurovacieho systému, stavebných materiálov a na to, ako používate vykurovanie. Účinný vykurovací systém je charakterizovaný nízkou spotrebou energie pri zachovaní maximálneho tepelného komfortu. Tento cieľ má nielen ekonomický, ale aj ekologický význam, keďže nižšia spotreba energie znamená nižšie platby a zároveň menšie emisie škodlivín do ovzdušia.

Faktory ovplyvňujúce spotrebu

• Tepelná izolácia: Investícia do zateplenia domu či do moderného kondenzačného kotla môže výrazne znížiť spotrebu plynu. Pri súčasných novostavbách sa okamžitá tepelná strata pohybuje okolo 2 až 4 kW.
• Regulácia teploty: Každé zvýšenie teploty o 1 °C môže zbytočne odľahčiť vašu peňaženku. Správne nastavenie teploty vzduchu môže viesť k značným úsporám, kde zníženie teploty o 1 °C redukuje potrebu tepla približne o 6 %.
• Zmena návykov: Spotrebu plynu v rodinnom dome môžete ovplyvniť veľmi jednoducho - zmenou návykov. Už malé zníženie teploty v miestnostiach, teploty vody na sprchovanie a umývanie či výmena starých okien môžu urobiť na vašom účte za plyn viditeľný rozdiel.

Modelový príklad nákladov

Pre nezateplený rodinný dom s plochou 150 m², kde žije štvorčlenná rodina a potreba tepla je 28 327 kWh ročne, môžu byť náklady na vykurovanie zemným plynom pomocou kondenzačného kotla približne 1 783 € ročne. Je dôležité zohľadniť, že na výšku spotreby plynu v rodinnom dome vplýva aj to, ako vykurovanie využívate.

Pri porovnávaní rôznych vykurovacích systémov je dôležité zohľadniť nielen prevádzkové náklady, ale aj investičné náklady a náklady na servis počas celej životnosti zariadenia (TCO - Total Cost of Ownership).

Z ekonomického hľadiska je najvýhodnejšie vykurovanie zemným plynom, nasledované peletkami a drevom. Tepelné čerpadlá a elektrické vykurovanie sú zvyčajne drahšie na prevádzku, najmä pri vyšších výstupných teplotách do radiátorov, hoci v chladnejších regiónoch a pri rozumných cenách elektriny môžu byť tepelné čerpadlá úspornejšie. Napríklad pri bežnom rodinnom dome na Orave (chladnejší región) vychádza tepelné čerpadlo pri rozumných sadzbách elektriny spravidla lacnejšie ako plyn. Úspora sa v našom modeli pohybuje okolo 400 - 500 € ročne, pri napojení na fotovoltiku ešte viac. Porovnávali sme vykurovanie plynom vs. tepelným čerpadlom v jednom z chladnejších regiónov Slovenska, na Orave.

Alternatívy a kombinované systémy

Aj keď sa primárne zameriavame na plynové vykurovanie, je dôležité spomenúť aj iné systémy, ktoré môžu byť v kombinácii s plynovým kotlom alebo ako alternatíva. Cieľom je využívať rôzne možnosti vykurovania na zníženie celkovej potreby tepla a minimalizáciu spotreby energie.

Tepelné čerpadlá

Tepelné čerpadlá využívajú teplo z okolitého prostredia - zo vzduchu, zeme, povrchovej alebo podzemnej vody. Pracujú najefektívnejšie v nízkoteplotnom režime (35 - 45 °C), rovnako ako kondenzačné kotly. Pre dosiahnutie vysokej úspory energie je nevyhnutné, aby aj systém odovzdávania tepla pracoval v nízkoteplotnom režime a tvoril tak nízkoteplotnú vykurovaciu zostavu.

Nevýhodou tepelných čerpadiel sú vyššie počiatočné investičné náklady v porovnaní s inými zdrojmi tepla. Ročné prevádzkové náklady sú však porovnateľné alebo nižšie ako pri kvalitných kondenzačných kotloch. Je paradoxné, že pri domoch s veľmi nízkou potrebou tepla sa návratnosť investície do tepelného čerpadla predlžuje. Tepelné čerpadlá na vykurovanie objektov je možné rozdeliť podľa prostredia, z ktorého sa získava energia, na tepelné čerpadlá zem - voda, voda - voda a vzduch - voda. Každé z týchto čerpadiel má iné vlastnosti a vyžaduje iný prístup do vykurovacej sústavy.

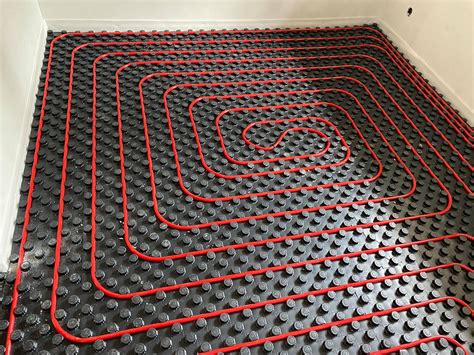

Podlahové vykurovanie

Podlahové kúrenie je určite výhodnejším faktorom, pretože plynové kotly (podobne ako tepelné čerpadlá) sa oveľa lepšie osvedčujú v nízkoteplotných inštaláciách, kde sú najviac energeticky úsporné. Kondenzačný kotol pracuje pri nízkej teplote vody s veľmi vysokou účinnosťou, keďže získava dodatočné teplo aj zo spalín. Takéto vykurovanie totiž potrebuje omnoho nižšiu teplotu vody ako klasické radiátory, vďaka čomu má nižšie tepelné straty. Podlahové vykurovanie je moderné a efektívne riešenie, ktoré zabezpečuje rovnomerné rozloženie tepla po celej ploche miestnosti. Teplo sa prenáša sálaním, čím vzniká príjemná klíma bez studených zón. Tento systém je esteticky nenápadný a šetrí priestor.

Pri rekonštrukcii starších domov je dôležité zvážiť technické požiadavky na inštaláciu a dostupný priestor. Elektrické podlahové vykurovanie pomocou infra fólií je obzvlášť vhodné pre staršie domy, pretože vyžaduje minimálnu stavebnú výšku (cca 7 mm) a nevyžaduje búracie práce. Výhody elektrického podlahového vykurovania infra fóliou zahŕňajú minimálnu stavebnú výšku a jednoduchú inštaláciu, nižšie investičné náklady v porovnaní s inými riešeniami, možnosť postupné inštalácie po miestnostiach, rýchlu montáž, absenciu mechanických komponentov (bez rizika poruchy) a nezávislú zónovú reguláciu každej miestnosti pomocou vlastného termostatu.

Solárne systémy

Solárne systémy môžu byť integrované s inými vykurovacími systémami, napríklad s plynovým kotlom, na ohrev úžitkovej vody alebo na podporu vykurovania.
