Akumulačná nádrž je kľúčové zariadenie, ktoré slúži na efektívnu akumuláciu tepla a jeho následné riadené uvoľňovanie v systémoch vykurovania alebo ohrevu teplej vody. Jej princíp je pomerne jednoduchý. Keď je zariadenie zapnuté a aktívne, vykurovacie médium, ako napríklad voda alebo špeciálny tepelný roztok, je ohrievané a teplá látka sa ukladá do nádrže. Počas obdobia, keď nie je okamžite potrebné vykurovanie priestorov alebo ohrev vody, sa teplá látka uchováva v akumulačnej nádrži, pripravená na použitie, keď to bude potrebné.
Akumulačné nádrže sú často používané v systémoch vykurovania s nízkou teplotou, ako je podlahové vykurovanie alebo pri spolupráci s tepelnými čerpadlami. Sú taktiež dôležitou súčasťou kotolní, kde je hlavným zdrojom tepla kotol s typickým kolísavým výkonom a striedaním nízkych a vysokých teplôt, ako je napríklad kotol na biomasu, tepelné čerpadlo či solárne panely. Ich primárnym účelom je uskladňovanie technickej vody určenej do vykurovania, ktorá následne smeruje do systému podlahového alebo radiátorového kúrenia.
Integrácia akumulačnej nádrže so solárnym systémom
Pre systémy solárneho vykurovania predstavujú akumulačné nádrže nezastupiteľný komponent. Akumulačná nádrž s jedným integrovaným výmenníkom je ideálnym riešením pre kombinované vykurovacie systémy, ktoré okrem tradičného kotla alebo tepelného čerpadla využívajú aj solárne kolektory na ohrev teplej vody. Nádrž v takomto usporiadaní slúži ako zásobník tepla - ukladá teplú vodu z hlavného zdroja tepla, ako je kotol alebo tepelné čerpadlo, a zároveň umožňuje pripojenie solárneho systému práve cez tento výmenník.
Princíp fungovania v kombinovanom systéme je nasledovný: solárne kolektory efektívne ohrievajú nemrznúcu kvapalinu, ktorá následne cirkuluje cez spomínaný výmenník umiestnený v akumulačnej nádrži. Týmto spôsobom sa teplo účinne prenáša do vody v nádrži, čím sa zabezpečuje jej ohrev. Akumulačná nádrž s jedným výmenníkom tak umožňuje nielen ukladanie tepla z primárnych zdrojov, ako sú kotol alebo tepelné čerpadlo, ale aj plné využitie externého obnoviteľného zdroja, akým sú práve solárne kolektory.
Solárna energia plus batériové úložisko: Ako fungujú hybridné systémy
Typy akumulačných nádob a ich konštrukcia
Na trhu sú dostupné rôzne verzie akumulačných nádob, ktoré sú prispôsobené pre rozličné potreby vykurovacích systémov, vrátane tých, ktoré využívajú solárnu energiu. Príkladom môžu byť akumulačné nádoby Cordivari, ktoré sa vyrábajú vo viacerých verziách:
- Akumulačná nádoba bez výmenníka (Puffer): Tento typ slúži primárne len na uskladnenie technickej vody pre vykurovanie. Neposkytuje možnosť priameho pripojenia externého zdroja tepla s vlastným okruhom, ako sú solárne kolektory.

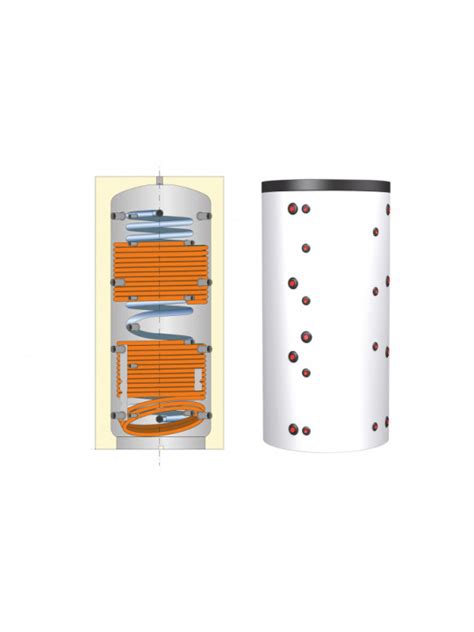

- Akumulačná nádoba s jedným alebo dvoma tepelnými výmenníkmi: Tieto výmenníky sú určené na ohrev vody cez ďalšie zdroje tepla. Jeden výmenník je často využívaný práve pre solárne kolektory, pričom druhý môže byť pripojený napríklad ku kotlu na tuhé palivo alebo k tepelnému čerpadlu.
- „Nádoba v nádobe“: Ide o špecifický typ akumulačnej nádoby na technickú vodu, ktorá má v sebe vnorený zásobník na teplú úžitkovú vodu (TÚV). Tento model je vhodný pre systémy, kde je potrebné integrovať ohrev teplej úžitkovej vody priamo v akumulačnej nádobe.
- Akumulačná nádoba na technickú vodu s prietokovým ohrevom úžitkovej vody: Ohrev úžitkovej vody sa v tomto prípade deje prostredníctvom špirálovitého tepelného výmenníka z nerezovej ocele 316L, ktorý prechádza stredom nádoby. Tento model je dostupný taktiež vo verzii s jedným alebo dvoma prídavnými tepelnými výmenníkmi, čo výrazne rozširuje možnosti pripojenia externých zdrojov tepla, ako sú práve solárne kolektory.
Nádoby tohto typu sa zvyčajne vyrábajú z uhlíkovej ocele, ktorá je povrchovo ošetrená len z vonkajšej strany. Dôvodom je, že nádoba sa zapája do uzavretých vykurovacích systémov bez prístupu vzduchu, čo eliminuje potrebu vnútornej antikoróznej úpravy a zabezpečuje dlhú životnosť.
Prehľad typov akumulačných nádob a ich využitie
| Typ akumulačnej nádoby | Hlavné využitie | Vhodnosť pre solárny systém |
|---|---|---|
| Bez výmenníka (Puffer) | Uskladnenie technickej vody pre vykurovanie | Nie (len s externým ohrevom cez iný zdroj mimo nádrže) |
| S jedným alebo dvoma tepelnými výmenníkmi | Uskladnenie technickej vody, ohrev z viacerých zdrojov | Áno (výmenník špeciálne pre solárne kolektory) |
| „Nádoba v nádobe“ | Uskladnenie technickej vody s vnoreným zásobníkom TÚV | Áno (ak má prídavný výmenník pre solárny okruh) |
| S prietokovým ohrevom úžitkovej vody | Uskladnenie technickej vody, prietokový ohrev TÚV | Áno (ak má prídavný výmenník pre solárny okruh) |
Odporúčané veľkosti a inštalácia
Správna veľkosť akumulačnej nádrže je kľúčová pre efektívne a ekonomické fungovanie celého vykurovacieho systému, vrátane tých solárnych. Hoci sa presné čísla líšia v závislosti od konkrétneho zdroja tepla, výkonu systému a individuálnych potrieb domácnosti, existujú všeobecné odporúčania.
Napríklad pri vykurovaní drevom je odporúčaná veľkosť nádrže minimálne 50 litrov na 1 kW výkonu kotla (najmä pri pyrolýznych kotloch). Pri bežnom vykurovaní drevom je to minimálne 20-30 litrov na 1 kW výkonu kotla. Pri vykurovaní peletami sa taktiež odporúča minimálne 50 litrov na 1 kW výkonu kotla, aby sa zabezpečila optimálna prevádzka a akumulácia prebytkového tepla.

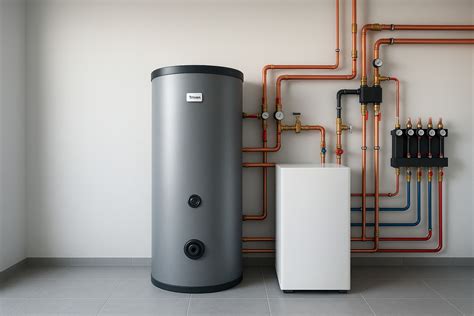

Je dôležité poznamenať, že pre ľahšiu prepravu a umiestnenie do kotlovej miestnosti akumulačné nádrže, napríklad typ CAS, nie sú dodávané so vstavanou tepelnou izoláciou. Izolácia je dodávaná oddelene, a to nasledovne: telo akumulačnej nádrže a tepelná izolácia balená v ochrannej PVC fólii, pričom ružice sú tiež zabalené v PVC obale. Podrobný návod na montáž izolácie nájdete v priložených dokumentoch k produktu, čo uľahčuje inštaláciu priamo na mieste.
