Komplexný prehľad systémových skladieb izolácií Isover pre šikmé strechy

Mať strechu nad hlavou je jednou zo základných životných istôt. Ako ale vieme, že je strecha naozaj kvalitná a bezpečná? Ak plánujete výstavbu domu alebo svoju strechu nad hlavou rekonštruujete, určite sa vám bude hodiť získať prehľad v systémových skladbách šikmých striech. Správne navrhnutá tepelná izolácia má budovu spoľahlivo chrániť nielen pred chladom v zimnom období, ale aj pred nadmerným prehrievaním v lete. ISOVER ponúka tri druhy systémových skladieb izolácií - BASIC, ECONOMY a PROFI, ktoré sú navrhnuté pre rôzne požiadavky a špecifikácie. Všetky uvedené systémové skladby spĺňajú vysoké nároky na tepelnoizolačné vlastnosti. Majú tiež vysokú mechanickú pevnosť, pomerne nízku hmotnosť a jednoducho sa s nimi manipuluje. Prax potvrdila aj dlhodobú životnosť a spoľahlivú funkčnosť.

Systémová skladba BASIC: Tradičné a ekonomické riešenie

Skladba BASIC predstavuje tradičné riešenie tepelnej izolácie dvojplášťovej šikmej strechy, bez záklopu, so skladanou strešnou krytinou. Vyznačuje sa veľmi dobrými tepelnoizolačnými vlastnosťami a vynikajúcimi zvukovoizolačnými vlastnosťami - index vzduchovej nepriezvučnosti strechy Rw > 52dB. Hoci si vyžaduje najväčšiu potrebu vnútorného priestoru a pomerne náročnú podkonštrukciu pod krokvami, jej obstarávacia cena izolácie je najnižšia spomedzi všetkých uvedených skladieb.

Materiály a vrstvy izolácie v skladbe BASIC

Základom tepelnej izolácie je Isover DOMO PLUS, ktorá sa vkladá medzi krokvy a pod krokvy v potrebnej hrúbke. V závislosti od výšky krokvy je tepelná izolácia uložená v 2 alebo viacerých vrstvách. Hrúbka vrstvy tepelnej izolácie pod krokvami sa bežne pohybuje v rozmedzí 160 až 220 mm. Isover DOMO PLUS disponuje súčiniteľom tepelnej vodivosti λD = 0,038W/m.K, triedou tolerancie hrúbky T1 a veľmi dobrým merným odporom proti prúdeniu vzduchu Afr≥5 kPa.s/m2, ktorý účinne zamedzuje prúdeniu vzduchu v izolácii a tým zlepšuje tepelnoizolačné vlastnosti. Ochranu izolácie pred jemným naviatym snehom a vodou z exteriéru vytvára kontaktná difúzne otvorená poistná hydroizolácia Isover. Viacvrstvová systémová parozábrana Isover STOPVAP 90 zabezpečuje ochranu tepelnej izolácie pred vlhkosťou z interiéru a zároveň slúži na uvoľnenie zabudovanej vlhkosti v konštrukcii strechy. Odporúčame rozdeliť izoláciu pod krokvami do dvoch vrstiev a vytvoriť inštalačnú rovinu, ktorá umožňuje osadenie napr. bodových svietidiel, bez poškodenia klímamembrány. Pod krokvami odporúčame vytvoriť podkonštrukciu s inštalačnou medzerou hrúbky 6 cm, ktorá chráni klímamembránu (často nazývaná aj parobrzda alebo parozábrana) Isover STOPVAP 90 pred poškodením.

Tepelnotechnické vlastnosti a ochrana proti kondenzácii

Skladba šikmej strechy vo variante BASIC dosahuje veľmi dobrú vzduchovú nepriezvučnosť Rw > 52dB. Vylúčenie kondenzácie v konštrukcii je overené výpočtom podľa STN 730540. Difúzna schéma skladby strechy BASIC zobrazuje krivku čiastkového a nasýteného čiastkového tlaku vodnej pary v konštrukcii strechy, pričom obe krivky sa nepretínajú, t.j. v konštrukcii nedochádza ku kondenzácii vodnej pary. Minimálna vnútorná povrchová teplota pre teplotu interiéru 21 °C a exteriérovú teplotu -13 °C je 19,5 °C. Podľa normy STN 730540:3 nadobúda kritická povrchová teplota na vznik plesní pri relatívnej vlhkosti vzduchu 50 % hodnotu 13,56 °C, čo je výrazne menej ako 19,5 °C. Z toho vyplýva, že konštrukčný detail je veľmi dobre zaizolovaný a nehrozí vznik plesní na vnútornom povrchu strechy.

Ochrana pred letným prehrievaním a odporúčania

Z hľadiska ochrany pred prehrievaním sa musí čas medzi maximálnou teplotou na vonkajšom povrchu strechy a maximálnou teplotou na vnútornom povrchu pohybovať v rozmedzí min. 8 až 10 hodín. Pri skladbe BASIC predstavuje spomínaný čas tzv. fázový posun hodnotu 8,19 hodiny. Tento čas bol stanovený výpočtom pre samotnú tepelnú izoláciu bez vplyvu ostatných vrstiev skladby strešného plášťa. Pri návrhu odvetranej medzery pod krytinou odporúčame zohľadniť triedu tolerancie hrúbky tepelnej izolácie T1, aby nemohlo dôjsť k vytlačeniu poistnej hydroizolácie do priestoru odvetranej vzduchovej medzery. Účinným opatrením je napríklad vytvorenie neodvetranej vzduchovej dutiny pod poistnou hydroizoláciou hrubej 2 cm. Riešenie systémových detailov zateplenia medzi a pod krokvami je uvedené v katalógu Tepelných väzieb II.

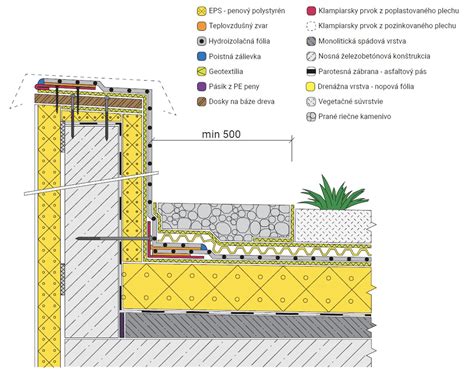

Detailné zloženie skladby strechy BASIC

Nižšie uvedená tabuľka sumarizuje typické vrstvy a materiály pre skladbu BASIC.

Výsledky výpočtov pre skladbu BASIC

Pre skladbu BASIC boli vykonané výpočty s nasledujúcimi výsledkami:

* Tepelnotechnické charakteristiky materiálov sú podľa normy STN 73 0540/3. Do výpočtu sme nezahrnuli prevetrávanú vzduchovú dutinu a strešnú krytinu.

Systémová skladba ECONOMY: Efektívne riešenie s úsporou priestoru

Skladba ECONOMY predstavuje veľmi dobré riešenie tepelnej izolácie dvojplášťovej šikmej strechy, bez záklopu, so skladanou strešnou krytinou. Vyznačuje sa menšou vrstvou tepelnej izolácie Isover UNIROL PLUS vďaka vylepšeným parametrom súčiniteľa tepelnej vodivosti. Ponúka veľmi dobré tepelnoizolačné vlastnosti, úsporu vnútorného obytného priestoru vďaka lepším tepelnoizolačným vlastnostiam materiálu Isover UNIROL PLUS, úsporu na podkonštrukcii a vynikajúci pomer kvalita/cena.

Materiály a vrstvy izolácie v skladbe ECONOMY

Tepelná izolácia Isover UNIROL PLUS sa vkladá v potrebnej hrúbke medzi krokvy a pod krokvy. V závislosti od výšky krokvy je tepelná izolácia uložená v 2 alebo viacerých vrstvách. Hrúbka vrstvy tepelnej izolácie pod krokvami sa bežne pohybuje v rozmedzí 140 až 200 mm. Isover UNIROL PLUS je vhodná ako tepelná a akustická izolácia striech, obvodových stien, v systémoch odvetraných fasád pri zateplení domov, s λd = 0,035W/m.K, triedou tolerancie hrúbky T2 a veľmi dobrým merným odporom proti prúdeniu vzduchu Afr.=5 kPa.s/m2, ktorý účinne zamedzuje prúdeniu vzduchu v izolácii a tým zlepšuje jej tepelnoizolačné vlastnosti. Ochranu izolácie pred jemným naviatym snehom a vodou z exteriéru vytvára kontaktná, difúzne otvorená poistná hydroizolácia Isover. Klímamembrána (často nazývaná aj parozábrana alebo parobrzda) Isover VARIO® KM DUPLEX UV alebo Isover VARIO® XtraSafe zabezpečuje ochranu tepelnej izolácie pred vlhkosťou z interiéru a zároveň slúži na uvoľnenie zabudovanej vlhkosti v konštrukcii strechy. Pri skladbe ECONOMY sa odporúča použitie inteligentnej klímamembrány ISOVER VARIO® KM DUPLEX UV. Klímamembrána umožňuje v letnom období presúšanie strešnej konštrukcie tým, že prepustí prípadnú nahromadenú vlhkosť v streche do interiéru, naopak v zimnom období bráni prieniku vodných pár do strešnej konštrukcie. Odporúčame rozdeliť izoláciu pod krokvami do dvoch vrstiev a vytvoriť inštalačnú rovinu, ktorá umožňuje osadenie napr. bodových svietidiel, bez poškodenia klímamembrány.

Tepelnotechnické vlastnosti a kondenzácia v skladbe ECONOMY

Pri návrhu odvetranej vzduchovej strechy je nutné zohľadniť triedu tolerancie hrúbky tepelnej izolácie. Skladba šikmej strechy vo vyhotovení ECONOMY dosahuje veľmi dobrú vzduchovú nepriezvučnosť Rw > 52dB. Vylúčenie kondenzácie v konštrukcii sme overili výpočtom podľa STN 730540. Minimálna vnútorná povrchová teplota pre teplotu interiéru 21 °C a exteriérovú teplotu -13 °C je 19,0 °C. Podľa normy STN 730540:3 nadobúda kritická povrchová teplota na vznik plesní pri relatívnej vlhkosti vzduchu 50 % hodnotu 13,56 °C, čo je výrazne menej ako 19,0 °C. Z toho vyplýva, že konštrukčný detail je veľmi dobre zaizolovaný a nehrozí vznik plesní na vnútornom povrchu strechy. Ak sa v konštrukcii nachádza veľký počet husto uložených nosníkov, ktoré majú výrazne horší súčiniteľ tepelnej vodivosti (napr. drevo so súčiniteľom tepelnej vodivosti λd = 0,18W/m.K izoluje 5-krát horšie ako Isover UNIROL PLUS), je nutné hrúbku izolácie upraviť smerom nahor podľa detailného prepočtu.

Ochrana pred letným prehrievaním a úspora priestoru

Z hľadiska ochrany pred prehrievaním sa musí čas medzi maximálnou teplotou na vonkajšom povrchu strechy a maximálnou teplotou na vnútornom povrchu pohybovať v rozmedzí min. 8 až 10 hodín. Pri skladbe ECONOMY predstavuje spomínaný čas tzv. fázový posun hodnotu 8,70 hodiny. Tento čas bol stanovený výpočtom pre samotnú tepelnú izoláciu bez vplyvu ostatných vrstiev skladby strešného plášťa. Skladba ECONOMY pri dodržaní predpísaných teplotechnických parametrov umožňuje úsporu vnútorného priestoru v porovnaní so skladbou BASIC o 2 cm na samotnej hrúbke izolácie, čo pri podkroví s rozmerom 10 x 16 m predstavuje plus 0,5 m2.

Detailné zloženie skladby strechy ECONOMY

Nižšie uvedená tabuľka sumarizuje typické vrstvy a materiály pre skladbu ECONOMY.

Výsledky výpočtov pre skladbu ECONOMY

Pre skladbu ECONOMY boli vykonané výpočty s nasledujúcimi výsledkami:

* Tepelnotechnické charakteristiky materiálov sú podľa STN 730540/3. Do výpočtu sme nezahrnuli prevetrávanú vzduchovú dutinu a strešnú krytinu.

Systémová skladba PROFI: Vysoký výkon a maximálna úspora priestoru

Skladba PROFI predstavuje vynikajúce riešenie tepelnej izolácie dvojplášťovej šikmej strechy, bez záklopu, so skladanou krytinou. V porovnaní s BASIC a ECONOMY sa vyznačuje ešte menšou potrebnou vrstvou tepelnej izolácie Isover UNIROL PROFI vďaka vylepšeným parametrom, najmä čo sa týka súčiniteľa tepelnej vodivosti. Ponúka výborné tepelnoizolačné vlastnosti aj pri menšej hrúbke izolácie, úsporu vnútorného priestoru, vynikajúce zvukovoizolačné vlastnosti - index vzduchovej nepriezvučnosti strechy Rw > 52dB, vyššiu úsporu na podkonštrukciu a vysokú ochranu pred letným prehrievaním.

Materiály a vrstvy izolácie v skladbe PROFI

V skladbe PROFI sa využíva tepelná izolácia zo sklenej vaty Isover UNIROL PROFI, ktorá sa vkladá medzi krokvy a pod krokvy v potrebnej hrúbke. V závislosti od výšky krokvy je tepelná izolácia uložená v 2 alebo viacerých vrstvách. Hrúbka vrstvy tepelnej izolácie pod krokvami sa bežne pohybuje v rozmedzí 110 až 170 mm. Isover UNIROL PROFI má λD = 0,033W/m.K, triedu tolerancie hrúbky T2 a veľmi dobrý merný odpor proti prúdeniu vzduchu Afr.5 kPa.s/m2, ktorý účinne zamedzuje prúdeniu vzduchu v izolácii a tým zlepšuje jej tepelnoizolačné vlastnosti. Ochranu izolácie pred jemným naviatym snehom a vodou z exteriéru vytvára kontaktná difúzne otvorená poistná hydroizolácia Isover. Inteligentná klímamembrána (často nazývaná aj parozábrana alebo parobrzda) Isover VARIO® KM DUPLEX UV alebo Isover VARIO® XtraSafe zabezpečuje ochranu tepelnej izolácie pred vlhkosťou z interiéru a zároveň slúži na uvoľnenie zabudovanej vlhkosti v konštrukcii strechy. Odporúčame rozdeliť izoláciu pod krokvami do dvoch vrstiev a vytvoriť inštalačnú rovinu, ktorá umožňuje osadenie napr. bodových svietidiel, bez poškodenia klímamembrány.

Výhody a výkon izolácie skladbou PROFI

Izolácia je v skladbe strechy navrhnutá v troch vrstvách. Prvá vrstva je uložená medzi krokvami, druhá vrstva je pod krokvami a tretia vrstva je v inštalačnej medzere pod klímamembránou. V závislosti od statického návrhu krokiev sa môže hrúbka jednotlivých vrstiev podľa potreby meniť. Tepelné mosty v miestach krokiev sú veľmi dobre zaizolované dvomi vrstvami tepelnej izolácie. Tepelnú izoláciu z vonkajšej strany chráni pred naviatym snehom alebo naviatou vodou kontaktná poistná hydroizolácia Isover, pričom jednotlivé vrstvy fólie sa musia navzájom prekrývať aspoň s 10 cm presahom a odporúčame ich prelepiť páskou Isover VARIO® MULTITAPE. Na splnenie požiadavky tepelnotechnickej normy na cieľovú hodnotu tepelného odporu je potrebných minimálne 33 cm tepelnej izolácie.

Tepelnotechnické vlastnosti a kondenzácia v skladbe PROFI

Pri návrhu odvetranej vzduchovej je nutné zohľadniť triedu tolerancie hrúbky tepelnej izolácie. Skladba šikmej strechy vo vyhotovení PROFI dosahuje veľmi dobrú vzduchovú nepriezvučnosť Rw > 52 dB. Vylúčenie kondenzácie v konštrukcii sme overili výpočtom podľa STN 730540. Minimálna vnútorná povrchová teplota pre teplotu interiéru 21 °C a exteriérovú teplotu -13 °C je 20,1 °C. Podľa normy STN 730540:3 nadobúda kritická povrchová teplota na vznik plesní pri relatívnej vlhkosti vzduchu 50 % hodnotu 13,56 °C, čo je výrazne menej ako 20,1 °C. Z toho vyplýva, že konštrukčný detail je veľmi dobre zaizolovaný a nehrozí vznik plesní na vnútornom povrchu strechy. Je dôležité poznamenať, že drevo izoluje 5,45-krát horšie ako Isover UNIROL PROFI. Ak sa v konštrukcii nachádza veľký počet husto uložených nosníkov, je potrebné zväčšiť hrúbku izolácie.

Ochrana pred letným prehrievaním a úspora priestoru

Z hľadiska ochrany pred prehrievaním sa musí čas medzi maximálnou teplotou na vonkajšom povrchu strechy a maximálnou teplotou na vnútornom povrchu pohybovať v rozmedzí min. 8 až 10 hodín. Pri skladbe PROFI predstavuje spomínaný čas tzv. fázový posun hodnotu 9,64 hodiny. Tento čas bol stanovený výpočtom pre samotnú tepelnú izoláciu bez vplyvu ostatných vrstiev skladby strešného plášťa. Skladba PROFI pri dodržaní predpísaných teplotechnických parametrov umožňuje úsporu vnútorného priestoru v porovnaní so skladbou BASIC o 5 cm na hrúbke izolácie, čo pri podkroví s rozmerom 10 x 16 m predstavuje plus 1,3 m2.

Detailné zloženie skladby strechy PROFI

Nižšie uvedená tabuľka sumarizuje typické vrstvy a materiály pre skladbu PROFI.

Výsledky výpočtov pre skladbu PROFI

Pre skladbu PROFI boli vykonané výpočty s nasledujúcimi výsledkami:

* Tepelnotechnické charakteristiky materiálov sú podľa STN 730540/3. Do výpočtu sme nezahrnuli prevetrávanú vzduchovú dutinu a strešnú krytinu.

Všeobecné princípy a dôležité aspekty izolácie šikmých striech

Pri návrhu odvetranej vzduchovej medzery pod krytinou odporúčame zohľadniť triedu tolerancie hrúbky tepelnej izolácie. Napríklad pri triede T2 môže byť izolácia o 5 mm tenšia alebo o 15 mm hrubšia v zmysle normy STN EN 13162. V zmysle normy STN 730540 je potrebné v prípade tepelných mostov posúdiť konštrukciu z hľadiska 2-rozmerného alebo 3-rozmerného tepelného poľa. Za ideálne sa považujú konštrukcie s fázovým posunom min. päť až desať hodín. Vlastnosti jednotlivých systémových skladieb sa pochopiteľne líšia, čo poskytuje flexibilitu pri výbere optimálneho riešenia pre každý projekt.
