Komplexný sprievodca väznicovými krovmi a modernými strešnými systémami

Strechy, predovšetkým tie šikmé, zohrávajú rozhodujúcu úlohu pri formovaní celkového vzhľadu každej nehnuteľnosti. Ich nosný základ predstavuje krov, ktorý je esenciálnym prvkom strešnej konštrukcie. V minulosti sa na konštrukcie zastrešenia používali takmer výhradne drevené konštrukcie krovov. V súčasnosti je nosnou konštrukciou strechy obvykle klasický drevený krov alebo na materiál úspornejšie priehradové väzníky.

Krov je hlavnou nosnou konštrukciou rovinnej šikmej strechy. Strecha zvyčajne ukončuje stavebné dielo a chráni ho pred nepriaznivými poveternostnými vplyvmi, najmä proti dažďu, snehu, vetru a tiež proti ohňu. V každom prípade krov nesie celé zaťaženie vlastnou hmotnosťou, ale aj hmotnosť krytiny, pričom nemožno opomenúť ani zaťaženie spôsobené snehom a vetrom.

Význam tesárskeho remesla pri stavbe krovov

Výroba krovov sa zaraďuje medzi tesárske práce, ktoré patria k historicky najstarším remeslám. Tesár má vedomosti a zručnosti týkajúce sa ručného aj strojového opracovania dreva, vrátane práce na strojoch určených na presné spracovanie materiálov. Podieľa sa aj na rekonštrukciách pamiatkových objektov. Okrem toho vyhotovuje štandardné a atypické tvarové debnenia a konštrukcie aj šalovacie prvky z dreva na základové a nosné vodorovné a zvislé konštrukcie v súčinnosti s betonármi, murármi a so železiarmi na stavbách.

Patrónom tesárov je svätý Jozef, manžel Panny Márie. V mnohých krajinách sveta je 19. marec dňom osláv tohto svätca, ale aj tesárskeho remesla. Pápež Pius XII. vyhlásil na jeho počesť Sviatok sv. Jozefa robotníka, ktorý sa oslavuje 1. mája.

Tradičné konštrukčné systémy krovov

V minulosti sa stretávame s niekoľkými základnými typmi krovových konštrukcií, ktoré sa vyvinuli na základe potrieb a dostupných technológií. Každý z nich má svoje špecifické vlastnosti a využitie.

Krokvové a nožnicové konštrukcie

1. Sochová konštrukcia: Prvou historickou konštrukciou bola tzv. sochová konštrukcia, ktorej základ tvorili stĺpy - sochy zapustené v zemi pred predným a zadným priečelím stavby domu. Stĺpy mali na konci rázsochy, v ktorých bola položená vrcholová väznica. Na nej viseli páry krokiev, ktoré sa spodnou časťou opierali o hornú časť obvodových múrov domu. Vrcholová väznica a stĺpy (sochy) teda prenášali väčšinu zaťaženia z konštrukcie strechy.
2. Nožnicová konštrukcia: Druhým typom nosnej konštrukcie strechy bola nožnicová konštrukcia, ktorú tvorili páry brvien osadené na prednom a zadnom priečelí, prípadne aj nad priečnymi stenami domu. Páry brvien boli v hornej časti prekrížené, čím tvorili lôžko na uloženie vrcholovej väznice. Páry krokiev boli opäť v hornej časti zavesené na vrcholovej väznici a spodným koncom boli opreté o hradu na hornom okraji pozdĺžnych stien. Zaťaženie od strechy teda prenášali priečne steny domu.

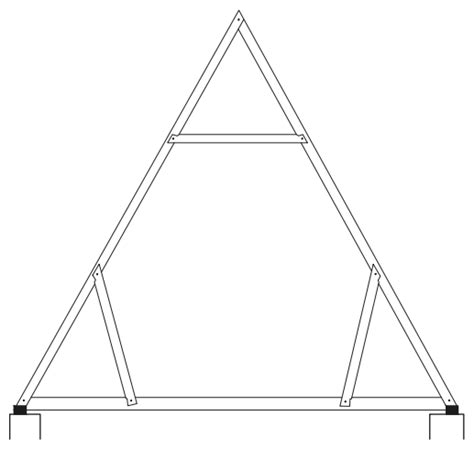

3. Krokvová nosná konštrukcia: Táto konštrukcia dostala názov podľa nosného prvku - krokiev. Dvojice krokiev boli v hornej časti spojené (najčastejšie tzv. preplátovaním) a spevnené vloženým priečnym trámikom. V dolnej časti boli zakotvené v priečne uložených stropných hradách alebo v hrade položenej a upevnenej na hornom okraji pozdĺžnych stien budovy - pomúrnice. Takto prenášali zaťaženie priamo do obvodových stien domu. Pozdĺžne stuženie konštrukcie zabezpečujú tzv. ondrejské kríže, ktoré sa na krokvy montujú z vnútornej strany, ale aj samotné latovanie. Optimálny sklon strechy s touto konštrukciou je 45° a rozpon do 6 metrov.

Hambálkový krov

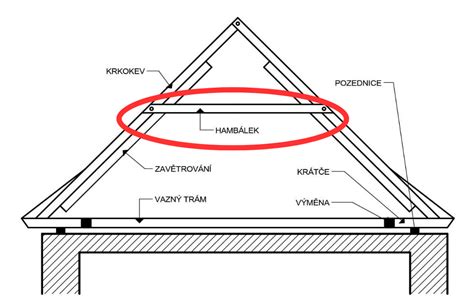

Hambálková nosná sústava krovu vznikne vložením hambálka alebo klieštiny medzi dve krokvy v hornej tretine jej dĺžky. Vznikne trojuholníková sústava pozostávajúca z hambálka a krokiev, ktorá je schopná preklenúť vzdialenosť obvodových stien 6 až 8 metrov. Hambálok sa vkladá medzi každú dvojicu krokiev v konštrukcii. Na rozdiel od väznicovej sústavy je pri hambálkovej sústave každá väzba väzbou plnou. Väzby sú vzdialené 0,9 až 1,2 m. Hambálkový krov pozostáva z krokiev pridaním vodorovného hambálka, ktorý horizontálne spája dve oproti sebe stojace krokvy. Pri symetrickom zaťažení pôsobí na krokvy ako vodorovná stredná podpera. Spoj hambálkov s krokvami by nemal oslabiť prierez krokvy, pretože krokvy sú na tomto mieste namáhané ohybovým momentom. Vhodným riešením je vytvorenie hambálkov v podobe klieštin. V hambálkovej sústave je dôležité zachytenie horizontálnych síl v mieste osedlania krokvy na stenu, a to buď prostredníctvom kovových kotiev, alebo úplnej sústavy so stropnicou prostredníctvom spoľahlivého tesárskeho spoja (napríklad šikmé zapustenie). Jednostranné alebo obojstranné klieštiny, ktoré sú súčasťou hambálkového krovu, sa ku krokvám upevňujú svorníkmi a závitovými tyčami.

Väznicový krov - Klasická, ale efektívna voľba

Väznicová nosná sústava sa používa na preklenutie väčších rozponov (6 až 16 metrov), kde by sa dlhšie krokvy bez podopretia prehýbali. Krokvy sa v takomto krove podopierajú väznicami - vodorovne uloženými hranolmi slúžiacimi na podopretie krokiev. Podľa umiestnenia sa väznice delia na vrcholové, resp. hrebeňové, stredové a okrajové. Vrcholové a stredové väznice sú podopreté stĺpikmi. Počet stredových väzníc je priamoúmerný rozponu strechy. Vzdialenosť medzi väznicami by nemala presiahnuť 4,5 metra a vzdialenosť medzi väznicou a hrebeňom 2,5 metra. Na väznice sa v smere spádu strechy kladú krokvy. Stĺpiky pod väznicami sú kotvené do väzného trámu alebo do stropu, ktorý však musí byť na tomto mieste dostatočne staticky únosný.

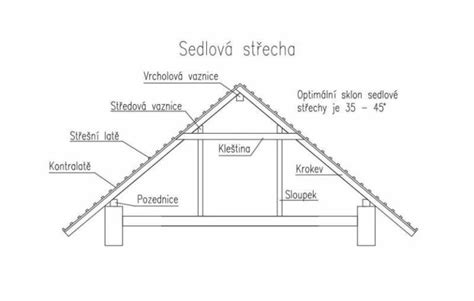

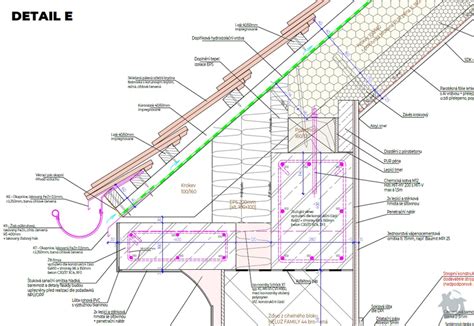

Väznicový krov je vhodný na komplikované pôdorysy striech. Pri použití viacerých väzníc môžu vzniknúť strešné konštrukcie na veľké rozpätia. Základným nosným prvkom väznicových sústav je vodorovne uložený hranol - väznica. Ak je väznica uložená na obvodovú nosnú stenu, nazýva sa pomúrnica. Plocha pomúrnice, ktorá leží na murive, musí byť impregnovaná.

Krokvy, ktoré podopierajú latovanie, sú vzdialené od seba 0,9 až 1,2 m. Kladú sa kolmo na odkvap a sú osadené na väzniciach. Väznica je podopretá stĺpmi vzdialenými 3 až 4,5 m, t. j. pod každou treťou až štvrtou krokvou. Stĺpiky bývajú väčšinou štvorcového prierezu a do väzníc, väzných trámov sa čapujú alebo zapúšťajú. Sústava krokví so stĺpmi, väznicami a s väzným trámom sa nazýva plná väzba. Plné väzby striedajú tri až štyri prázdne väzby. Klieštiny a vzpery v plných väzbách stužujú krov v priečnom smere. Pásiky bývajú 1,1 až 1,4 m dlhé a sú začapované do stĺpov a väzníc. Prerušenie krokvy v mieste komínového otvoru, strešného okna alebo vikierov sa realizuje pomocou výmen.

Zvislé stĺpiky stojatej stolice sú ukotvené vo väzných trámoch, prípadne v nosnej stene. Ak to konštrukcia stavby dovolí a umiestnenie stĺpika je priamo nad nosnou stenou, stĺpiky je možné kotviť aj do tzv. prahu. Využitie podopretia väzníc šikmými stĺpikmi pri ležatej stolici umožňuje zníženie namáhania väzného trámu, pretože stĺpiky sú kotvené bližšie k podperám, čo vedie aj k úspore reziva pri takomto krove. Plná väzba je doplnená o dvojicu klieštin, umiestnených nad pomúrnicou a pod väznicou. Spoje jednotlivých prvkov väznicovej sústavy sa vyhotovujú klasickým tesárskym spôsobom čapovaním, kampovaním, preplátovaním atď.

Špecifické typy väznicových sústav

• Vlašská sústava: Vďačí za svoje meno Taliansku, kde sa tento typ krovu v hojnom počte používal. Základom sú plné väzby, spravidla vešadlá, vzdialené od seba 4 až 5 m, na ktoré sa kladú rovnobežne so žľabom hranoly asi 120 × 160 mm, tzv. väzničky. Rozstup medzi väzničkami je 0,9 až 1,2 m.
• Ardantova sústava: Sústava sa menuje po autorovi, ktorému sa v konštrukcii krovu podarilo vylúčiť väzné trámy. Ardantova sústava umožňuje zastrešenie veľkých rozponov do 20 a viac metrov. V sústave sa využíva princíp vzpery a vešadla. Šikmé vzpery sa kotvia do stĺpov umiestnených v obvodovej stene.
• Rámová sústava: Vzniká doplnením väzníkov o stojky, ktoré sa kotvia do základu a tvoria zároveň oporu pre obvodové steny. Vzdialenosť rámu je najčastejšie 4 m.
• Skružové oblúky a lamelové klenby: Tieto konštrukcie pochádzajú z Francúzska, z dielne tesárskeho majstra de l’Orme. Skružový oblúk môže byť polkruhový, úsečkový (segmentový), eliptický, parabolický alebo vlnite prehnutý. Priebežne sa zabezpečujú oceľovými objímkami. Skruž sa pomocou stĺpov, klieštin a vzperiek dopĺňa o horný pás v tvare strechy. Vzdialenosť väzieb je 3 až 4 m. Najstaršou sústavou tohto typu je lamelová klenba, v ktorej je jediným nosným a stužujúcim prvkom súčasne veľká lamela prirezaná do požadovaného tvaru. Takto sa vytvorí jednoduchý spoj a kosoštvorcová sieť. V mieste spoja sú súčastne tri lamely.

Moderné konštrukcie krovov: Priehradové väzníky

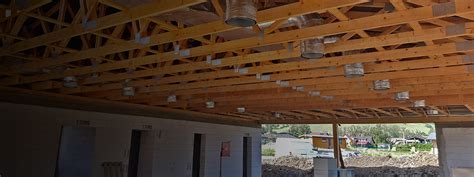

Dnes sa stále vo väčšej miere využívajú väzníkové krovy, ktoré sú vhodným riešením pre malé bungalovy, ale aj väčšie haly. Priehradové väzníky k nám prišli z USA, kde takáto technológia má dlhú tradíciu. Tieto sú ako celok dovezené na stavbu a následne kotvené do venca. Konštrukcia je tvorená dreveným výpletom spájaných pomocou styčníkových platničiek gang-nail.

Pri výrobe sa využívajú pomerne subtílne drevené hranoly predpísanej kvality, spájané oceľovými styčníkmi v špecializovaných firmách. Tieto firmy jednotlivé väzníky aj navrhnú, následne dopravia na stavbu a pomocou žeriava i zmontujú. Pre návrh väzníkového krovu, vo väčšine prípadov, nie je potrebná žiadna vnútorná nosná stena. Otvorený dizajn krovu vyzerá zaujímavo a môže sa stať dominantným estetickým prvkom v interiéri. Interiér je vzdušnejší a priestrannejší a vysoký strop odvádza teplý vzduch a zabraňuje prehrievaniu. Tento typ krovu neovplyvňuje vnútornú dispozíciu, keďže vo väčšine prípadov nepotrebuje nosné steny, či stĺpy. Získame tak veľkú variabilitu vnútorného priestoru.

Výroba a montáž priehradových väzníkov

1. Návrh: Každý krov je individuálne navrhnutý pomocou špeciálnych výpočtových programov, ako je napríklad profesionálny softvér Truss4. Tým sú jednotlivé prierezy optimalizované podľa predpokladaných zaťažení. Projektant odborne navrhne a postupne určí presnú polohu každého jedného väzníka.
2. Materiál: Fošňové rezivo na výrobu väzníkov je prevažne čerstvé, a preto je ho potrebné impregnovať máčaním proti drevokazným hubám a hmyzu. Pred samotným použitím sa musí ešte vizuálne roztriediť, aby neobsahovalo veľké hrče a chyby. Používa sa certifikované rezivo C24.
3. Výroba: Uhlová píla pripraví drevené prírezy, ktoré sa osadia na montážny stôl, kde sa zalisujú špeciálnym lisom. Takto sa dajú vyrobiť strešné konštrukcie s rozponom aj 20 m bez stredovej podpory.
4. Montáž: Veľká výhoda pri danej konštrukcii strechy spočíva aj v rýchlosti montáže, nakoľko sa počíta na hodiny. Montáž väzníkového krovu môže byť rýchlejšia v porovnaní s inými typmi krovových konštrukcií, čo môže viesť k úspore času a nákladov pri výstavbe budovy.

Výhody a nevýhody rôznych typov krovov

Pri výbere vhodného riešenia krovu je dôležité zvážiť všetky jeho plusy a mínusy. Pozornosť treba upriamiť najmä na sklon a tvar strechy, ako aj na zamýšľané využitie podstrešného priestoru.

Väznicový krov

• Výhody:
  • Vysoká pevnosť a stabilita.
  • Schopnosť podpory rôznych typov strešných materiálov.
  • Flexibilita vo forme a dizajne, prispôsobenie rôznym architektonickým štýlom.
  • Dlhá životnosť pri správnej starostlivosti.
  • Vhodný na komplikované pôdorysy striech a veľké rozpätia.
• Nevýhody:
  • Časovo a materiálovo náročnejšia výstavba oproti priehradovým väzníkom.
  • Vyžaduje si vnútorné nosné steny alebo staticky únosný strop pre podpery.

Priehradový väzníkový krov

• Výhody:
  • Relatívne rýchla a presná konštrukcia vďaka prefabrikácii.
  • Nižšia hmotnosť, čo znamená jednoduchšie vyhotovenie nosnej konštrukcie.
  • Možnosť preklenutia veľkých rozpätí (až 20 m) bez stredovej podpory.
  • Úspora nákladov na montáž stropnej dosky (stropnú konštrukciu možno zavesiť priamo na spodnú stranu väzníkov).
  • Neovplyvňuje vnútornú dispozíciu, keďže nepotrebuje vnútorné nosné steny, čím získava veľkú variabilitu vnútorného priestoru.
  • Poskytuje dostatok priestoru pre izolačné materiály, zlepšuje energetickú účinnosť.
• Nevýhody:
  • Limitované využitie podstrešného priestoru na uskladnenie sezónnych vecí, ktoré je závislé od výšky a sklonu strechy.
  • Nie je vhodný pre obytné podkrovie bez dodatočných úprav.

Porovnanie krovov: Väznicový vs. Priehradový väzník

Pre lepšiu orientáciu v kľúčových rozdieloch medzi väznicovým a priehradovým väzníkom si pozrite nasledujúcu tabuľku:

Špeciálne typy striech a krovov

Niektoré typy striech si vyžadujú špecifické konštrukčné riešenia krovov.

• Stanové strechy a veže: Špeciálnym prípadom stojatej stolice je krov stanovej strechy. Väznica prebieha po obvode do štvorca a v rohoch je uložená na stĺpy. Na zastrešenie veží sa používajú krovy odvodené z väznicovej sústavy. Charakterizuje ju tvar strechy s veľkým pomerom výšky ku šírke, zostrojený na pomerne malom pôdoryse. Keďže vnútorný priestor má byť priechodný, vyžaduje dôkladné priestorové stuženie vzhľadom na veľké zaťaženie vetrom. Zavetriť sa musia všetky strešné roviny.
• Manzardové krovy: Na lepšie využitie podkrovných priestorov majú manzardové krovy lomené strešné plochy. Tieto sústavy krovov sa používajú na zastrešenie šikmých striech, najmä menších stavieb, rodinných domov a rekreačných objektov.
• Pílové strechy: Konštrukcia pílových striech zabezpečuje dobré osvetlenie a odvetranie vnútorných priestorov; pílové strechy sa preto v minulosti s obľubou používali na zastrešenie priemyselných budov. Každá väzba je plná, podopretá stĺpom v mieste styku strešných rovín. Vzdialenosť väzieb je 4 až 5 m.
• Vešadlové konštrukcie: Niekedy dispozícia podlažia s veľkým rozponom neumožňuje, aby sa dlhý väzný trám vhodne podoprel. V takom prípade sa dá použiť konštrukcia vešadla. Podľa počtu väzníc delíme vešadlá na jednoduché, dvojité alebo trojité.

Príprava stavby a projektovanie

Príprava stavby na väzníkový krov je kľúčovým krokom, ktorý zabezpečuje úspešnú montáž a dlhú životnosť strešnej konštrukcie. Aby sa predišlo komplikáciám, je dôležité odsúhlasiť nosný systém, ktorý bude podporovať váhu krovu. Pri návrhu krovu, či už tesárskeho alebo väzníkového, hrá dôležitú úlohu dispozícia nosného systému stien (obvodové a vnútorné nosné steny). Každý krov navrhujeme vždy na konkrétny nosný systém.

Projektanti sa v prvej fáze návrhu väzníkového krovu riadia projektovou dokumentáciou poskytnutou investorom. Skôr ako začneme krov vyrábať, projektanti si overujú a potvrdzujú skutočné rozmery stavby, polohu komína a iných telies zasahujúcich do strešného priestoru. Skutočné rozmery stavby musia byť presne overené pred zadaním do výroby, aby sa zabezpečila správna funkcia a stabilita. Navrhnutý krov upravujeme vždy podľa skutočných rozmerov stavby. Výsledný väzníkový krov dodávame na skutočnú stavbu a nie na projektovanú.

Väzníkový krov sa ukladá priamo na železo-betónový (ž.b.) veniec bez použitia pomúrnic, a teda spodná hrana väzníkov klesá na výšku ž.b. Investor by mal dohliadnuť pri zalievaní ž.b. vencov na ich dokonalú rovinu. Pri návrhu krovu, vo väčšine prípadov, nie je potrebná žiadna vnútorná nosná stena. Pokiaľ podoprieme väzníky o podperu, o ktorej sme v návrhu neuvažovali, zmení sa jeho statická schéma. Jednotlivé dimenzie reziva a spôn budú odlišné a nemusia vyhovovať povoleným hodnotám využiteľnosti.

Väzníky majú určité vypočítané priehyby, ktoré musia byť v budúcnosti umožnené. Z toho dôvodu musia byť nenosné steny min. o 50mm nižšie ako je horná hrana ž.b. venca. Pri návrhu väzníkového krovu je potrebné zohľadniť aj prístup k elektrike a komunikáciu medzi projektantom a zákazníkom. Týmto spôsobom sa vyhneme možným problémom počas montáže. Prístup kamiónu na stavenisko je tiež nevyhnutný, aby sa materiály dostali na správne miesto.

Tesárske spoje a materiály

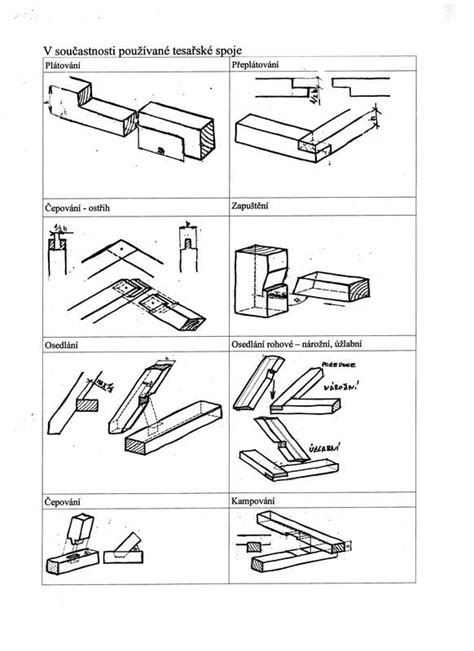

V minulosti sa jednotlivé konštrukčné prvky krovov spájali výhradne klasickými tvarovými tesárskymi spojmi, dokonca neraz bez použitia kovových klincov. S klasickými tvarovými tesárskymi spojmi sa môžeme stretnúť pri obnove národných kultúrnych pamiatok. V súčasnosti sa na stavebné konštrukcie upevňujú buď kotvením na vopred osadené závitové tyče, alebo sa kotvia pomocou kotiev, ktoré sa aplikujú nezávisle od tzv. mokrých procesov.

Pozdĺžne spoje plne podoprených pomúrnic sa robia na tupo - jednoduchým priložením zarezaných koncových častí trámov k sebe, pričom čelá „zrazov“ môžu byť zrezané kolmo, šikmo, prípadne sú opatrené klinom, čapom alebo plátovaním (hlavne v prípadoch, keď spoj nie je dostatočne podopretý). Plátovanie môže byť rovné, šikmé alebo napríklad s ozubom. V hrebeni sa zvyknú spájať preplátovaním, teda tvarovým spojením, pričom každý spoj musí byť zaistený mechanickým spojovacím prostriedkom. V spodnej časti sa krokva pripevňuje na spodnú okrajovú väznicu - pomúrnicu -, ale aj na prípadné ďalšie väznice pomocou tzv. osedlania. Osedlanie je tesársky spoj, pri ktorom sa do krokvy vyhotoví zárez, čo tvarovo presne dosadne na pomúrnicu. Aby nedošlo k oslabeniu prierezu krokvy, čo by mohlo viesť k zlyhaniu konštrukcie strechy, osedlanie by nemalo siahať hlbšie ako do tretiny výšky krokvy.

Na konštrukciu krovov sa najčastejšie používa rezivo ihličnatých drevín. V našich končinách je to z ekonomického dôvodu predovšetkým smrek, borovica, jedľa a z listnatých drevín dub a agát. Drevo, resp. jeho mechanické a fyzikálne vlastnosti, predpisuje projekt krovu na základe statického prepočtu vykonaného odborne spôsobilým projektantom.
