Betón je jedným z najdôležitejších a najuniverzálnejších stavebných materiálov používaných na celom svete. Jeho schopnosť formovať sa do rôznych tvarov a jeho výnimočná odolnosť prispievajú k jeho obľúbenosti pri stavbe všetkého, od komplexných infraštruktúr ako mosty a mrakodrapy až po jednoduché chodníky v obytných zónach. Betón sa skladá hlavne z cementu, vody a kameniva (ako sú piesok a štrk), ale môže obsahovať aj rôzne prísady na zmenu jeho vlastností podľa špecifických potrieb.

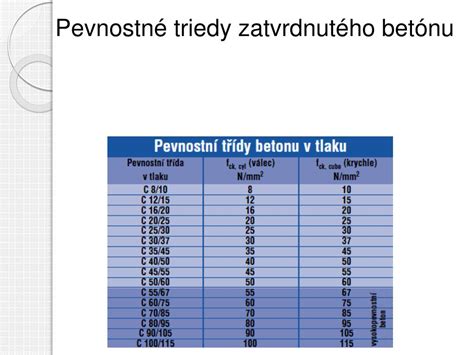

Pri navrhovaní konštrukcií je však potrebné zohľadniť špecifické fyzikálno-mechanické vlastnosti betónu. Na jednej strane má betón pomerne vysokú pevnosť v tlaku, ale na druhej strane nízku a málo spoľahlivú pevnosť v ťahu, ktorá predstavuje len približne desať percent tlakovej pevnosti. Na odstránenie tohto nedostatku sa nosný betón vystužuje, pričom najpoužívanejším materiálom na vystužovanie je stále oceľ.
Typy vystuženia betónu

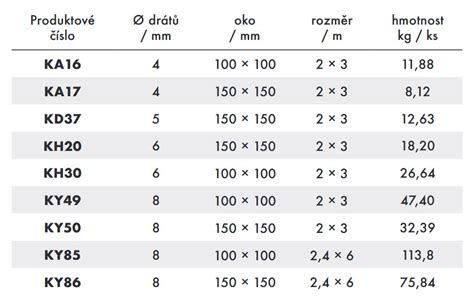

Výstuž ukladaná do betónu môže byť pasívna, čo znamená, že napätie sa v nej rozvinie až po zaťažení prvku. Ak je takáto výstuž z ocele, označuje sa ako betonárska a výsledným produktom je železobetón. Okrem toho sa okrajovo používa výstuž na báze sklenených, uhlíkových alebo aramidových vláken, ktorá tvorí vláknobetón, kde sú betónové zmesi obohatené o časti posilujúce ich pevnosť v podobe vlákien alebo oceľových drôtov.
Výstuž môže byť aj aktívna, do ktorej sa pomocou hydraulických lisov vnáša ťahová sila a tá sa potom súdržnosťou alebo prostredníctvom kotiev vnesie do nosného prvku vo forme tlakovej predpínacej sily. Označuje sa ako predpínacia výstuž. Podľa momentu, kedy sa výstuž napína vo vzťahu k betonáži, rozlišujeme dva hlavné typy predpätého betónu:
Vopred predpätý betón
Ak sa výstuž napína pred betonážou nosného prvku, ide o vopred predpätý betón a vnesenie predpínacej sily sa realizuje súdržnosťou. Tento typ betónu je vďaka svojej technológii výroby mimoriadne efektívny pre prvky sériovej výroby, ako sú nosníky, panely či prefabrikované mostné diely.
Dodatočne predpätý betón
Ak sa výstuž osadzuje do prvku a napína po jeho betonáži, ide o dodatočne predpätý betón. Výstuž sa pritom vedie vo vopred pripravených dráhach, tzv. káblových kanálikoch, ktoré sa po napnutí výstuže a následnom zakotvení preinjektujú cementovou maltou. Po utuhnutí malty sa vytvárajú podmienky na rozvinutie súdržnosti medzi predpínacou výstužou a betónom. Malta s okolitým betónom zároveň chránia predpínaciu výstuž proti korózií. Technológia dodatočne predpätého betónu prešla počas svojej existencie veľkým vývojom a okrem typickej súdržnej predpínacej výstuže sa rozvinuli technológie nesúdržného predpätia, pri ktorých sa spolupôsobenie betónu a výstuže realizuje len v mieste kotiev a v mieste deviácie (zmeny smeru) predpínacej jednotky. Ide o technológiu monostrand, kde je výstuž odseparovaná od betónu ochranným obalom obyčajne z polyetylénu a vďaka mazivu sa dá ľahko napnúť. PE obal a mazivo súčasne vytvárajú protikoróznu ochranu pre predpínaciu oceľ. Druhý typ nesúdržného predpätia predstavujú tzv. voľné káble, ktoré sa vedú mimo betónového prierezu, avšak v rámci jeho obrysu. Ochranu predpínacej ocele proti korózií tvorí obyčajne rúra z HDPE, ktorá sa injektuje cementovou maltou. Na zvýšenie protikoróznej ochrany sa voľné káble často vytvárajú z monostrandov.
Pre Tensioning VS Post Tensioning
Princípy pôsobenia predpätého betónu
Pôsobenie železobetónu a predpätého betónu so súdržnosťou umožňujú tri faktory. Prvým je súdržnosť medzi oceľovou výstužou a betónom, ktorá má tri zložky: najúčinnejšie je zaklinenie rebierok betonárskej výstuže do betónu, druhú časť predstavuje adhézia, t. j. spolupôsobenie betónu a ocele na molekulárnej úrovni a tretiu trenie, ktoré vzniká zovretím výstuže betónom vďaka zmrašťovaniu. Druhým významným faktorom je zaistenie trvalo alkalického prostredia pre oceľ v betóne, vďaka ktorému dochádza k pasivácii ocele. Táto bráni naštartovaniu korózie.
Výhody a aplikácie vopred predpätého betónu

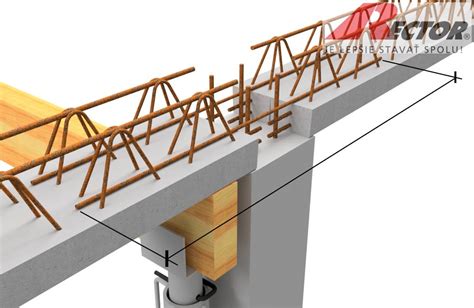

Predpätý betón má v porovnaní so železobetónom rad výhod, ku ktorým patrí napríklad zaistenie vyššej tuhosti prvku vďaka obmedzeniu trhlín v konštrukcii, čo umožňuje navrhovať pri rovnakom rozpätí oveľa štíhlejšie prvky. Preto je vhodným konštrukčným materiálom najmä pre stavbu mostov. Predpätý betón sa čoraz častejšie používa aj v oblasti pozemného staviteľstva na Slovensku, napríklad pri realizácii priemyselných objektov, výrobných a skladovacích hál. Maximálna dĺžka nosníkov pri realizácii stropným systémom RECTOBETON je 10 m, pri realizácii stropným systémom RECTOLIGHT je 8 m. Hrúbka stropnej konštrukcie RECTOR závisí od rozpätia a zaťaženia stropnej konštrukcie a začína už od 16 cm vrátane nadbetonávky.
Návrhové kritériá a trvanlivosť predpätých konštrukcií

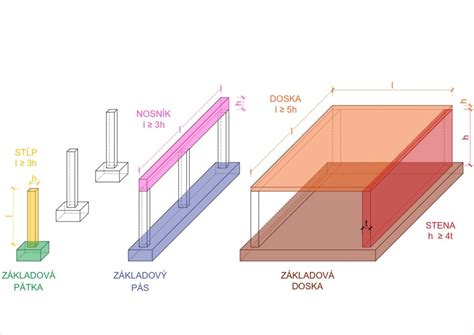

Návrhové kritériá aplikované pri projektovaní akejkoľvek nosnej stavebnej konštrukcie vyplývajú z najvšeobecnejších požiadaviek kladených na stavebné konštrukcie. Definícia skrýva tri základné aspekty navrhovania, ktoré musí projektant sledovať: bezpečnosť, používateľnosť a trvanlivosť. Bez ohľadu na to, akú teóriu navrhovania projektant použije, vždy najprísnejšie sú kritéria bezpečnosti. Pravdepodobnosť, že nosná stavebná konštrukcia zlyhá, sa musí blížiť k nule. Bezpečnosť konštrukcie sa v teórií stupňa bezpečnosti overuje preukázaním, že stupeň bezpečnosti proti zlyhaniu je väčší ako predpísaná hodnota. V teórii medzných stavov sa bezpečnosť konštrukcie kontroluje na úrovni medzných stavov únosnosti.
Druhá skupina návrhových požiadaviek sa označuje ako používateľnosť, pričom sem patrí aj oblasť týkajúca sa trvanlivosti. Používateľnosť sa kontroluje pri bežných prevádzkových podmienkach, nakoľko prekročenie návrhového kritéria nemá fatálne konzekvencie, napríklad vo vzťahu k ohrozeniu ľudských životov. Kritéria používateľnosti sa týkajú funkčnosti konštrukcie, jej vzhľadu, zaistenia pohodlia ľudí a už spomínanej trvanlivosti.
Dôležitosť obmedzenia trhlín a napätí
Jedným zo základných kritérií zaistenia trvanlivosti je obmedzenie tlakových napätí v betóne. Je známe, že pri dosiahnutí napätia v betóne na úrovni 0,6 . fc až 0,7 . fc dochádza k rozširovaniu mikrotrhlín v cementovom tmele, a to z povrchu kameniva do vnútra tmelu (fc je pevnosť betónu). Tento proces znižuje schopnosť betónu chrániť výstuž proti korózií, čo najmä v prípade predpínacej výstuže môže spôsobiť iniciáciu korozívnych procesov.
Druhým potenciálnym zdrojom ohrozenia trvanlivosti betónovej konštrukcie sú trhliny. Ako už bolo spomínané, betón vytvára pre oceľ vysoko alkalické prostredie, ktoré chráni oceľovú výstuž proti korózií a práve trhliny sú miestom, kde je táto ochrana narušená. Oceľ predpínacej výstuže je podstatne citlivejšia na koróziu ako betonárska oceľ. Pre návrh predpätých konštrukcií so súdržnou predpínacou výstužou bolo preto potrebné definovať aj prísnejšie požiadavky z hľadiska vzniku a šírky trhliny ako pre železobetónové konštrukcie.
Úrovne predpätia betónu
Základnou minimálnou požiadavkou je zaistenie, aby sa pri pôsobení stálych a dlhodobých premenných zaťažení predpínacia výstuž nachádzala trvalo v tlačenom betóne. Zároveň aby pri pôsobení stálych, dlhodobých a krátkodobých premenných zaťažení šírka trhliny neprekročila limitnú hodnotu, ktorá bola všeobecne akceptovaná veľkosťou 0,2 mm.
Tieto dve kritériá definujú čiastočne predpätý betón. Kritériá čiastočne predpätého betónu sú akceptovateľné pri konštrukciách budov, kde je obyčajne vplyv prostredia na nosnú konštrukciu oveľa priaznivejší ako pri mostoch. Pri mostoch to môže predstavovať riziko, napríklad pre neistoty v stanovení predpínacej sily, čo bol aj dôvod, prečo Zmena 3 STN 73 1251 neakceptovala čiastočne predpätý betón pri návrhu betónových mostov. V prípade čiastočne predpätého betónu je obyčajne potrebné doplniť do konštrukcie aj betonársku výstuž, aby sa splnili kritéria bezpečnosti.
Bol zavedený pojem obmedzene predpätý betón. Tu sa predpokladá, že pri pôsobení stálych, dlhodobých a časti krátkodobých premenných zaťažení v konštrukcii nenastane dekompresia, predpínacia výstuž ostáva v tlačenom betóne. Zároveň sa požaduje, aby pri pôsobení stálych, dlhodobých a krátkodobých premenných zaťažení v konštrukcii nevznikla trhlina, t. j. aby maximálne napätia v ťahu neprekročili ťahovú pevnosť betónu.
Posledný najspoľahlivejší návrh predpätej konštrukcie je založený na kritériách plne predpätého betónu, kde sa vyžaduje, aby pri pôsobení stálych, dlhodobých a krátkodobých premenných zaťažení v konštrukcii nenastala dekompresia.
Pojmy čiastočne, obmedzene alebo plne predpätý betón sú dôležité najmä z pohľadu dlhodobého pôsobenia nosnej konštrukcie. Ak v montážnych štádiách pôsobí krátkodobo (menej ako 21 dní) veľmi intenzívne montážne zaťaženie, projektant nemusí aplikovať napríklad kritériá plne predpätého betónu, aj keď konštrukcia je z hľadiska prevádzky navrhnutá ako plne predpätá. V týchto štádiách je kritérium čiastočne predpätého betónu plne akceptovateľné. Tu je však potrebné venovať náležitú pozornosť najmä stanoveniu tlakových napätí v betóne, pretože po prekročení limitných hodnôt môžu v betóne vzniknúť trvalé poškodenia, t. j. po odznení veľkého montážneho zaťaženia sa konštrukcia nevráti do pôvodného stavu.
Pre Tensioning VS Post Tensioning
Hodnotenie existujúcich predpätých konštrukcií
Hodnotenie spoľahlivosti a zostatkovej životnosti predpätých konštrukcií a mostov sa, hlavne vo svetle niektorých nedávnych mimoriadnych udalostí, stávajú čoraz dôležitejšími. Problematické predpäté mostné konštrukcie prvej generácie sú v prevádzke už viac ako šesťdesiat rokov, a teda znalosť aktuálneho stavu ich predpätia je základným vstupom pre každý statický prepočet. Skúsenosti s havarijnými stavmi niekoľkých mostov z nedávnej minulosti ukazujú, že viaceré mosty, hlavne predpäté, sa blížia k hranici svojej životnosti už po približne šesťdesiatich rokoch prevádzky. V prípade týchto mostov má predpätie rozhodujúci vplyv na ich celkovú statickú funkčnosť a spoľahlivosť, ktorá ako sa ukazuje, v čase významne klesá. Nie je to len dôsledok reologických vplyvov betónu, ale aj už od počiatku nevhodný stav ochrany kotvenia, ako aj predpínacích jednotiek, ktoré následne korodujú v kombinácii so značným preťažovaním mostov a ich nedostatočnou údržbou.
V súčasnosti je k dispozícii niekoľko technicky akceptovateľných metód pre stanovenie aktuálnej úrovne predpätia. Tieto metódy možno rozdeliť do dvoch hlavných skupín - priame a nepriame metódy. Priame metódy vedú k stanoveniu predpínacej sily priamo z merania pomerných pretvorení alebo napätosti predpínacej jednotky. Aplikácia týchto metód v existujúcich konštrukciách je však veľmi obmedzená presnosťou a technickými možnosťami merania. Preto sa ako najvhodnejšia alternatíva javí aplikácia semi-deštruktívnych nepriamych metód.
Nepriame metódy zahŕňajú napríklad metódy založené na systéme uvoľnenia napätia v betónovom prvku, ako je rezová metóda (Saw-cut Method). Táto metóda bola testovaná na sérii meraní na vopred predpätých železničných podvaloch. Rezová metóda funguje na princípe aplikácie zvyčajne dvojice rezov, ktoré vyvodia uvoľnenie normálového napätia v priereze bez trhlín. Týmto spôsobom vytvoríme „izolovaný betónový blok“. Zmenu pomerných pretvorení zaznamenáme v priľahlých miestach použitím tenzometrických snímačov. Rozhodujúcim faktorom pri posudzovaní existujúcich predpätých betónových konštrukcií je stanovenie hodnoty predpínacej sily v danom čase. Objektívne určenie tejto hodnoty je vo všeobecnosti veľmi náročná úloha a vyžaduje si často len experimentálno-teoretický prístup. Predpätie je kľúčovou informáciou pri určovaní únosnosti existujúcich predpätých betónových konštrukcií.
